隨著可再充電電池領域的不斷發展，科學家們逐漸將目光投向了可替代鋰離子電池的可能性。在這一領域中，地球豐富元素構成的可再充電二價金屬電池備受關注，因其被認為具有比鋰離子電池更為廉價和安全的潛力。其中，鈣（Ca）作為地球上最豐富的二價金屬之一，引起了科學家們的極大興趣。相對于鎂和鋅等其他二價金屬，鈣不僅在地殼中含量最為豐富，而且其含量超過鋰的2500倍。鈣金屬具有較大的陽極容量和較低的還原電位，使得鈣電池的電壓和能量密度潛力理論上可與鋰離子電池相媲美。然而，鈣金屬電池在實際應用中面臨一系列挑戰。其主要問題之一是鈣金屬與電解質發生反應，形成阻礙鈣沉積和溶出的離子絕緣層。此外，Ca2+的較大有效離子半徑和在電極-電解質界面的緩慢傳輸導致了低效的嵌入/脫嵌過程。因此，研究者將研究重點轉向了鈣-氧（Ca-O2）電池，認為這種電池具有理論上最高的能量密度，因?yàn)槠溲踉词强諝庵械难鯕狻Ｈ欢捎陔姌O和電解質界面的不穩定性，導致CaO2的形成和分解反應在室溫下難以逆轉，所以傳統的Ca-O2電池在高溫下表現出有限的可充電性，且在實際應用中難以穩定運行。
為解決這一問題，近日，復旦大學纖維電子材料與器件研究院彭慧勝和王兵杰團隊，聯合王永剛、周豪慎等教授聯合在Nature頂刊發題為“A rechargeable calcium–oxygen battery that operates at room temperature”的最新發現。他們提出并采用了一種新型的離子液體電解質，旨在促使鈣金屬的可逆沉積和溶出，并提高Ca2+的傳輸速率。通過在電解質中引入0.5 M的三氟甲磺酰胺鈣（Ca(TFSI)2）和離子液體1-乙基-3-甲基咪唑四氟硼酸鹽（EMIM-BF4）與二甲基亞砜（DMSO）的1:1體積混合物，研究團隊成功創造了具有良好電化學性能的Ca-O2電池。此外，他們通過多種表征手段詳細研究了電池的放電和充電機理，揭示了鈣-氧電池中可逆的兩電子氧化還原化學反應路徑。通過對電解質的進一步優化，研究團隊還成功地將這種新型Ca-O2電池應用于柔性纖維電池，并將其制成了能夠穿戴的電池紡織品，為可穿戴電子設備提供了全新的能源解決方案。
研究?jī)?nèi)容
圖1展示了可在室溫下實現可逆操作的鈣-氧（Ca-O2）電池，并以CaO2為主要放電產物。圖a為電池示意圖，其中電池由鈣金屬陽極、排列整齊的碳納米管（CNT）陰極和離子液體基電解質構成。在放電過程中，氧氣在陰極還原，并與電解質中的Ca2+結合形成CaO2，而在充電過程中則發生反向反應。圖b呈現了電池的深度放電-充電曲線，表明電池具有穩定性。圖c展示了電池在500 mAh g?1的特定容量下，1 A g?1電流密度下的放電平臺穩定超過700個循環。圖d通過X射線衍射（XRD）分析顯示，經過50個循環后，放電-充電電池的陰極材料保持了結晶結構。圖e通過時間飛行次級離子質譜（TOF-SIMS）深度剖面分析顯示了CaO2在放電時的三維分布，進一步證明了CaO2的存在。而圖f則展示了在充電過程中CaO2的完全分解。這些結果表明，采用優化的電解質，電池可以在室溫下穩定運行，并以CaO2為主要放電產物。
圖1. 在室溫下使用CaO2作為主要放電產物的可充電Ca–O2電池。
在圖2中，通過DEMS實驗，作者展示了鈣-氧電池在1 A g?1的電流密度下的放電和充電過程中氧氣的消耗和產生情況（圖2a）。結果顯示，在放電過程中，氧氣的消耗與在充電過程中的氧氣產生相對應，表明電池的陰極反應是可逆的。此外，通過DEMS實驗，作者還觀察到在放電和充電過程中，電解質分解產物（CO?、CO和CH?）的產生量都在0.05 nmol s?1以下（圖2b）。這表明電池的穩定性與陰極反應的可逆性相一致，不存在嚴重的副反應。在圖2c中，通過計算電荷密度分布，作者展示了CaO?和CaO兩種反應在CNT陰極上的電子轉移情況。結果顯示，CaO?的形成涉及密集的電子轉移，而CaO的形成則相對較弱。這進一步支持了陰極反應主要通過雙電子轉移的CaO?/O?化學反應進行。最后，在圖2d中，作者通過密度泛函理論計算比較了雙電子和四電子轉移途徑的氧氣還原機制。結果表明，雙電子機制在室溫下具有更低的吉布斯自由能差異，主要?dú)w因于CaO?的形成中不涉及O-O鍵的斷裂。這種低能壘的特性有助于實現可逆的Ca-O?電池反應。
圖2. Ca–O2電池的陰極反應涉及可逆的雙電子O2/CaO2化學。
在圖3中，作者展示了優化電解質的穩定性以實現鈣-氧（Ca-O2）電池的穩定運行。通過能量色散X射線光譜（EDX）分析，圖3a顯示了在充電過程中從電解質中沉積的鈣，該沉積包含富含氟的化合物。圖3b中的CRYO-TEM圖像顯示了從電解質中重新沉積的微米級Ca顆粒，并通過XPS深度剖析（圖3e）進一步證實了沉積物由金屬鈣和CaF2豐富的固體電解質界面（SEI）組成。圖3f中的拉曼光譜表明，優化電解質中的DMSO共溶劑可以減少鈣離子與BF4-或TFSI-之間的接觸離子對，減小Ca2+去溶解的能壘。圖3g中的核磁共振（NMR）譜圖顯示，經過100個循環后，電解質的主要組分仍然完好，表明電池穩定循環不會導致電解質的顯著分解。因此，圖3的結果揭示了通過優化電解質，特別是通過使用DMSO等共溶劑，可以提高鈣-氧電池的陰極反應穩定性，實現了電池的持續穩定運行。
圖3. 優化的電解質有助于Ca–O2電池的穩定運行。

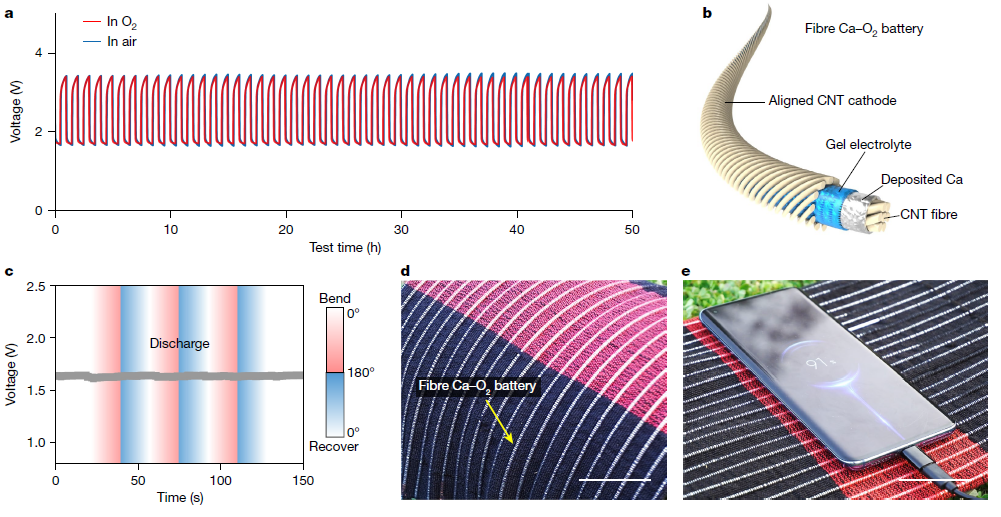

在圖4中，作者展示了鈣-氧（Ca-O2）電池在實際應用中的可行性。在圖4a中，通過電池在空氣中和純氧氣中的恒流放電-充電曲線的重疊，作者證明了該電池在空氣中的穩定和持久性。在圖4b中作者構建了一種柔性的鈣-氧纖維電池。通過圖4c中的動態彎曲測試，作者展示了纖維電池在彎曲狀態下保持穩定的放電平臺。在圖4d中作者通過將這些纖維電池編織成透氣柔性的電池紡織品，為可穿戴電子設備提供了電源。在圖4e中作者展示了這種電池紡織品正在給智能手機充電。這些實驗結果證明了鈣-氧電池在實際應用中的可行性，特別是在可穿戴電子設備方面，為這一領域的發展提供了新的可能性。
圖4. Ca–O2電池適用于實際應用。
總結展望
本文設計實現了一種在室溫下可重復充放電的鈣-氧電池，通過優化電解質和陰極材料，采用雙電子氧氣/過氧化鈣化學過程，為發展高效、可持續的能量存儲技術提供了新的路徑。此外，作者成功將鈣-氧電池應用于柔性電池紡織品，展示了該技術在實際應用中的潛力。這一研究推動了可再充電鈣-氧電池領域的發展，為穩定性、能量密度和柔性等關鍵方面提供了新的思路。
總體而言，這一研究為發展更為安全、經濟且性能優越的電池技術提供了新的思路，有望推動未來可再充電電池領域的發展，為可穿戴電子設備和其他移動設備提供更加可持續和高效的能源解決方案。
原文詳情：
Ye, L., Liao, M., Zhang, K. et al. A rechargeable calcium–oxygen battery that operates at room temperature. Nature 626, 313–318 (2024).
https://doi.org/10.1038/s41586-023-06949-x
