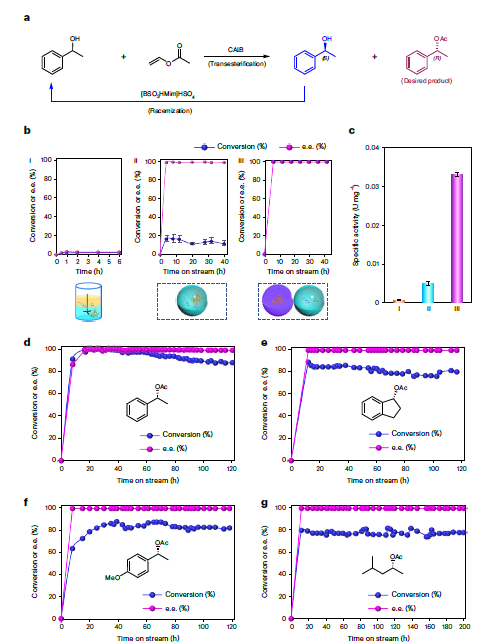

特別說明：本文由米測技術中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。原創丨Andy（米測 技術中心）隨著綠色合成化學的發展，科學家們開始意識到在連續流動反應系統中集成多種不相容的催化劑對于實現高效合成具有重要意義。其中，Pickering乳液滴（PED）的概念引起了研究者的注意。PED是一種由固體微球穩定的乳液，其具有高度的穩定性和對不同類型催化劑的良好容納性。然而，將多種異相、均相和生物催化劑高效集成到連續流系統中仍然是一個挑戰，因?yàn)檫@些催化劑通常需要不同的反應介質，并且其特性可能相互沖突。為了解決這一問題，研究者展開了一系列的研究工作。首先，他們通過在PED中容納均相催化劑或酶，開發了PED-based連續流反應系統，該系統利用PED的高穩定性和催化劑的包容性進一步實現了催化反應的連續進行。然而，這些系統還不能很好地適用于涉及到不同催化劑類型的耦合系統，因?yàn)椴煌呋瘎┩ǔＰ枰煌姆磻?yīng)介質。為了進一步解決這一問題，山西大學楊恒權教授團隊等在Nature Catalysis頂刊發題為“Pickering emulsion droplets and solid microspheres acting synergistically for continuous-flow cascade reactions”的研究論文。研究者嘗試將PEDs與固體微球（SMs）共填充到反應器中并使其協同工作。他們發現，在SMs的存在下，PEDs的穩定性得到了顯著提高，從而為異相、均相和生物催化劑的有效集成提供了可能。通過在連續流系統中采用這種共填充策略，研究者成功地實現了化學酶耦合反應的高效進行。例如，在進行手性酯的合成時，他們通過使用IL液滴PEDs和SMs的共填充系統，在流動反應中實現了7到77倍的催化效率增強，99%的對映選擇性以及良好的耐久性。他們的研究成果不僅解決了多催化劑集成的難題，還為實現連續流系統中的高效耦合系統提供了重要的參考和借鑒。這些工作為未來開發更加環保、高效的合成化學方法提供了重要的理論基礎和技術支持。
研究?jī)?nèi)容

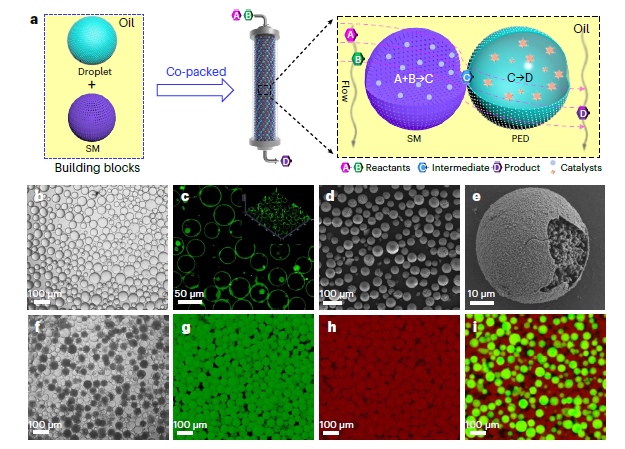

圖1展示了一個典型的Pickering乳液滴（PED）和固體微球（SM）共填充的連續流耦合催化系統的概念。首先選擇了一種離子液體（IL）來制備PEDs，因?yàn)镮Ls可以分子設計，不僅可以溶解/分散均相催化劑或生物催化劑，而且在某些情況下還可以從周圍富集有機物。通過在1-丁基-3-甲基咪唑六氟磷酸鹽（[BMIM]PF6）和正辛烷的兩相混合物中，在二甲基二氯硅烷修飾的二氧化硅納米顆粒存在下乳化，制備了IL基液滴。這種PED系統呈現出球形形態，平均直徑為46 ± 10 μm（圖1b）。通過共聚焦激光掃描顯微鏡（CLSM）確認了乳化劑顆粒在液滴表面的位置，這種不可逆的吸附使得PEDs具有極高的穩定性，抵抗結合。SEM展示了SMs的球形形態，直徑分布集中在48 ± 10 μm，且內部結構呈均勻小球和一些空隙（圖1d和e）。為了進一步驗證PEDs和SMs是否能夠在流動和壓力下同時存在于同一系統中，進行了一系列實驗證明PEDs在SMs存在下保持其初始球形形態，甚至在48小時后仍保持穩定。共填充系統在模擬工業條件下連續流動48小時后，PEDs仍保持其球形形態和大小分布。這些結果證明了共填充系統在流動液體和壓力下的機械穩健性，并表明SMs的存在有助于穩定PEDs。這種共填充系統的穩定性為實際應用提供了基礎，特別是在需要連續流反應且高壓力的條件下。 圖1. Pickering和固體微球共填充連續流動體系及其表征。為了探究液滴和固體微球之間的相互作用，研究者首先，他們通過調控固體微球的表面親水性，發現了固體微球表面親水性與Pickering液滴的穩定性之間的關聯。未經改性的固體微球表面親水性較高，導致其與液滴接觸時會迅速破碎。然而，當固體微球的表面親水性增強時，液滴開始與固體微球共存，并在一定程度上維持其形態。當固體微球表面親水性超過一定閾值后，共填充系統的穩定性得到保證，乳液滴的形態得到良好維持。通過對界面能量的分析，研究者們進一步揭示了固體微球在共填充系統中的作用機制。他們發現，固體微球的親水性影響了其在液滴表面的吸附情況，進而影響了共填充系統的穩定性。當固體微球表面親水性較低時，液滴傾向于與固體微球相互接觸并發生融合，導致共填充系統的不穩定。而當固體微球表面親水性較高時，固體微球傾向于吸附在液滴表面，形成三維剛性網絡，從而實現了液滴的空間分離和穩定共存。最后，研究者們通過改變固體微球的體積分?jǐn)?shù)，進一步驗證了共填充系統的穩定性。實驗結果表明，隨著固體微球體積分?jǐn)?shù)的增加，共填充系統的穩定性得到了顯著提高。固體微球在共填充系統中的作用類似于剛性支柱，能夠抵抗流動過程中施加的液體壓力，從而確保了共填充系統的機械穩定性。這些發現揭示了固體微球在共填充系統中的重要作用，并為進一步優化連續流反應系統提供了重要參考。 圖2. 固體微球表面親疏水性影響共填充體系穩定性。為了提高一鍋法合成手性O(shè)-酰化氰醇的效率和選擇性，研究者選擇了Ti(Salen)和CALB作為催化劑。圖3展示了Ti(Salen)催化對醛縮酰氰進行不對稱加成，生成手性O(shè)-酰化氰醇。然而，Ti(Salen)的選擇性較低，因此CALB被引入體系以提高選擇性。通過將Ti(Salen)負載到SMs上，并將CALB溶解在PEDs中，形成了Ti(Salen)/SMs和CALB@PEDs。實驗結果表明，在共填充連續流系統中，Ti(Salen)/SMs和CALB@PEDs相互不干擾，并且催化效率明顯提高。共填充系統的CE和CALB活性分別為0.69 mol/mol^-1 h^-1和0.27 U mg^-1，分別是傳統兩相批處理系統的11.5倍和67.8倍。此外，共填充系統的轉化率顯著高于雙床排列的系統，這歸因于催化物種之間的近距離接觸。此外，實驗結果還表明，共填充系統具有較廣的底物范圍，可實現高效的連續流反應，維持SMs和PEDs的穩定性。 圖3. 化學-酶串聯合成手性氰醇。為了探究共填充系統的工作原理，圖4中研究人員首先通過構建不同Ti（Salen）和CALB在PEDs或SMs中/上的位置的共填充系統，發現Ti（Salen）/SM和CALB@PED共填充系統在轉化率和e.e.方面表現出色。進一步的熒光追蹤實驗揭示了從SMs到PEDs的方向性分子轉運，解釋了共填充系統的高效性。其次，研究人員調查了SMs和PEDs的比例及其尺寸對耦合反應的影響。實驗結果表明，SMs或PEDs的分?jǐn)?shù)顯著影響每個步驟的動力學，即使其中一個的濃度不變。這種協同作用通過及時將中間體從SMs傳遞到PEDs實現，提高了反應效率。最后，發現PEDs和SMs的尺寸也影響催化效率，可以通過改變它們的數量和尺寸來定制共填充系統，實現對宏觀耦合反應的控制。這些結果揭示了共填充系統的工作原理和可調節性，為設計高效的微反應器提供了新思路。 圖4. 中間產物“定向”傳輸及串聯反應動力學調控。為了擴展耦合反應的適用范圍，作者進一步將共填充方案應用于另一個化酶耦合反應，包括兩個步驟（圖5）：CALB促進的手性動態動力學分辨以及酸催化的1-苯乙醇拆分反應。在傳統的批量反應中，將[BSO3HMim]HSO4和CALB直接混合在IL-油兩相系統中，1-苯乙醇的轉化率僅為6 h后的2%。當這種批量系統轉化為連續流系統時，將[BSO3HMim]HSO4和CALB溶解在同一PEDs中，穩定狀態下仍然只有14.5%的轉化率。然而，當利用[BSO3HMim]HSO4@PEDs和CALB/SMs共填充系統時，1-苯乙醇的轉化率迅速提高至99%，酯的e.e.高達99%。CALB的特異活性為0.033 U mg?1，比在連續流系統中共定位的[BSO3HMim]HSO4和CALB的特異活性高6.7倍，在批量系統中直接混合的[BSO3HMim]HSO4和CALB的特異活性高47.1倍。將運行時間延長至120 h后，1-苯乙醇的轉化率保持在88-99%，酯的e.e.保持在99%以上，其產率可達到4105 mg mg?1（基于CALB）。與以前文獻的系統相比，作者的共包裝系統在酶方面效率更高（增加了2.5倍），同時具有簡單的操作方法。此外，對于其他手性化合物，如1-吲哚甲醇、1-(4-甲氧基苯基)乙醇和4-甲基-2-戊醇，120-200小時內可獲得75-88%的轉化率和99%以上的酯的e.e.。作者隨后將共包裝系統應用于另一個化酶耦合反應，結合了酸催化的羥基縮酮水解和醛酮還原酶催化的酮醇選擇性還原。結果顯示，手性產物的e.e.在180小時內仍然保持在99%以上，轉化率始終大于80%。這些結果進一步證實了作者共填充系統的廣泛適用性。
總結展望
本研究展示了一種創新的共填充系統，利用微反應器將不相容的催化劑（如金屬配合物和酶）有效地集成在一起，促進了化學合成中的耦合反應。這一系統不僅提高了催化效率和選擇性，還解決了傳統反應中催化劑不相容性和操作困難的問題。通過合理設計微反應器的構型和參數，實現了分子的定向傳輸和反應中間體的有效轉移，從而最大限度地提高了反應效率。Zhang, M., Ettelaie, R., Li, T. et al. Pickering emulsion droplets and solid microspheres acting synergistically for continuous-flow cascade reactions. Nat Catal (2024). https://doi.org/10.1038/s41929-024-01110-x
