研究背景

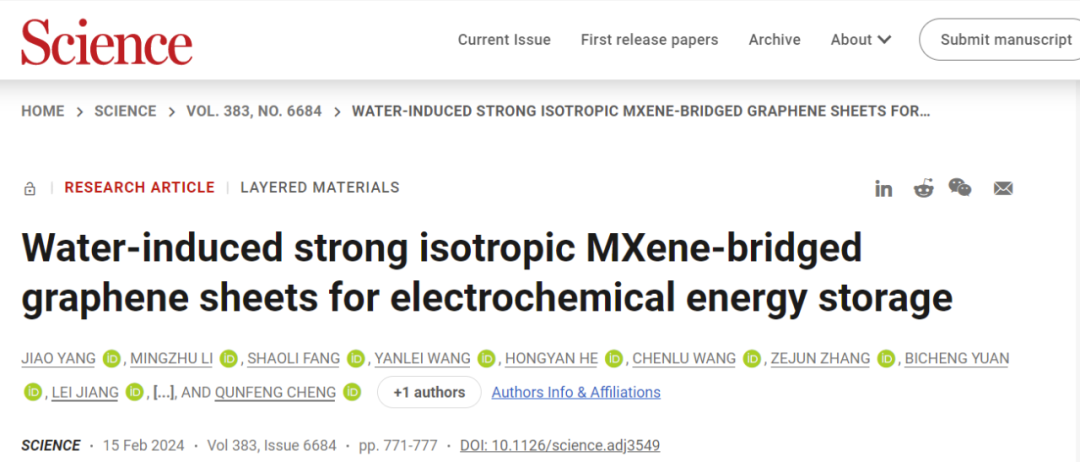

隨著二維納米材料（如石墨烯和過渡金屬碳化物/氮化物MXene）在柔性能量儲存設備領域的不斷應用，這些材料的電學和機械性能變得尤為重要。二維納米材料的力學性能受到排列、層間相互作用和緊密度等因素的影響。在這方面，有序組裝、層間交聯和孔隙填充等策略已經被提出用于改善這些材料的力學性能。然而，濕化學方法組裝的二維納米材料在干燥過程中容易發生毛細收縮，導致結構的急劇收縮，形成皺褶，從而降低了材料的力學性能。傳統方法中，超臨界干燥和凍結干燥可以防止毛細收縮，但卻帶來了片密度的小幅增加，導致非最優化的力學性能。此外，盡管一些方法已經成功制備了自由懸浮的二維納米材料薄片，但很難同時實現高度排列和緊密度。為解決以上問題，北京航空航天大學程群峰教授和美國德克薩斯大學達拉斯分校Ray H. Baughman教授等科學家在研究中探索了利用水分子在真空過濾過程中形成有序、延伸的平面氫鍵網絡，以實現高度排列和防止毛細收縮的可能性。通過使用類似尺寸的氧化石墨烯和Ti3C2Tx MXene納米片，科學家進行了研究，并采用了氫碘酸和π-π橋接等技術，制備了高度排列、平面各向同性的MXene橋接石墨烯片（πBMG）。通過在真空過濾過程中引入水分子，形成有序、延伸的平面氫鍵網絡，科學家成功地防止了納米片的毛細收縮，并實現了高度排列。在經過氫碘酸和π-π橋接等處理后，他們獲得了強度各向同性的πBMG片。這項研究的成果為制備高性能二維納米材料提供了新的方法，解決了濕化學方法中常見的結構缺陷和力學性能下降的問題。相關成果在Science頂刊發題為“Water-induced strong isotropic MXene-bridged graπhene sheets for electrochemical energy storage.”的研究論文，引起了不小的關注。
研究內容

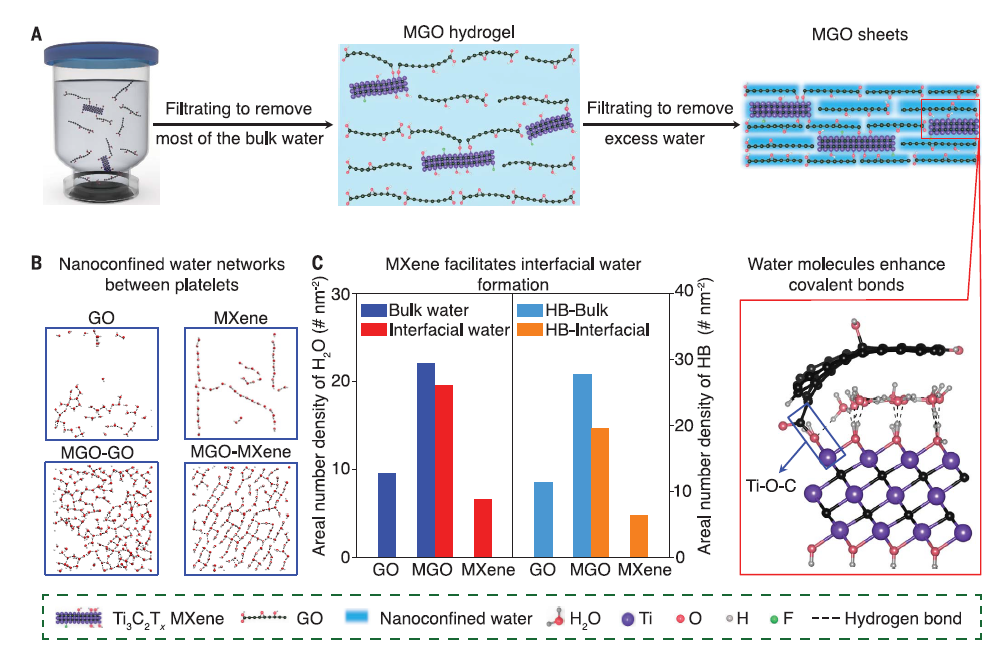

為了解決二維納米材料在制備過程中的排列和緊密度問題，研究者在圖1展示了利用納米限域水制備排列一致的MXene橋接氧化石墨烯（MGO）片的過程和結構。首先，圖1A是MGO水凝膠和MGO片的制備過程。研究者將MXene和氧化石墨烯納米片混合在室溫水中，形成MXene橋接的GO（MGO）納米片，通過Ti-O-C共價鍵連接。DFT計算顯示MGO片中MXene和GO的原子結構，表明它們通過共價鍵橋接（見圖a）。在連續真空過濾過程中，MXene和GO納米片之間形成了被限制在納米通道中的水分子層，使得MGO片具有高度排列一致的結構。其次，圖1B展示了GO、MXene和MGO片中水和氫鍵的配置，通過分子動力學模擬得到。結果顯示，MGO片中的界面水密度要遠高于GO片，表明MXene的存在促使了水分子在MGO片中的高密度排列（見圖b）。最后，圖1C顯示了GO、MXene和MGO片中水分子和氫鍵的面積數密度。結果表明，在MGO片中，界面水的形成要求不僅需要納米限域通道，還需要MXene的存在，而且MGO片中的水含量比毛細干燥的CMGO片要高（見圖c）。所以，通過利用納米限域水，研究者成功地制備了排列一致、具有高密度的MXene橋接氧化石墨烯片，解決了二維納米材料在制備過程中常見的排列和緊密度問題。 圖1. 用納米受限水獲得的MXene和氧化石墨烯納米片的制備和結構示意圖。為了深入了解氧化石墨烯（GO）、MXene和MXene橋接氧化石墨烯（MGO）片的結構，研究者在圖2展示了這些片的AFM-IR化學圖像、紅外吸收光譜和WAXS數據。首先，通過AFM-IR技術，研究者獲得了GO、MXene和MGO片的化學分布的空間模式。在圖2A至圖2C中，分別展示了GO、MXene和MGO片在不同紅外頻率下的化學分布。這些圖像揭示了水在不同片中的聚集和分布狀態。通過分子動力學模擬，研究者成功地確定了體相水和界面水的位置，為后續研究提供了基礎（見圖a）。其次，圖2D顯示了GO、MXene和MGO片的紅外吸收光譜。在光譜中，研究者觀察到在3244、3492和3596 cm^?1處的峰分別對應于體相水、弱氫鍵相互作用的界面水和界面水的懸掛氫氧基。這些峰的出現表明不同水狀態在片中的存在，進一步支持了AFM-IR圖像的觀察結果。最后，通過WAXS數據，研究者研究了GO和MGO片的晶體結構。圖2E至圖2G展示了入射Cu-KαX射線束平行于片平面的WAXS數據。通過方位掃描輪廓，研究者記錄了GO和MGO片中（001）和MXene片中（002）峰的信息。這些數據進一步證明了MGO片中水的連續分布，以及MXene和GO納米片的有序排列。 圖2. GO、MXene和MXene橋接氧化石墨烯（MGO）薄片的結構表征。研究者通過圖3詳細展示了制備和結構表征過程，旨在實現高強度和低孔隙率的平面各向同性MXene橋接石墨烯（πBMG）片。首先，圖3A呈現了從MXene-橋接氧化石墨烯（MGO）片制備πBMG片的步驟。該過程采用氫碘酸還原和PSE-AP交聯，通過在溶液中進行還原和交聯，保持了納米片間的層間空間充滿溶劑分子，有效地防止了由于水分去除而引起的結構坍塌。PSE-AP分子作為π-π橋梁，促進了納米片的交聯，形成了高度排列一致的πBMG片結構。其次，圖3B的掃描電子顯微鏡（SEM）圖像展示了πBMG片相較于還原氧化石墨烯（rGO）片的優勢。rGO片顯示出大量大尺寸的空隙，而πBMG片則不顯示明顯的空隙或缺陷，這歸因于納米限域水的高度排列和ΠSE-AΠ分子的有效π-π交聯。最后，圖3C的高分辨透射電子顯微鏡（HR-TEM）圖像證實了πBMG片中MXene納米片的單層嵌入，而且在rGO層狀結構中沒有明顯的空隙。寬角X射線散射（WAXS）數據顯示，πBMG片具有更高的排列水平（f = 0.90），比rGO片（f = 0.74）更具排列性。因此，πBMG片表現出顯著提高的拉伸強度（1.87 GPa）和大幅降低的孔隙率（3.87%），相較于rGO片的0.31 GΠa和18.80%。這一系列結構性分析和比較揭示了πBMG片在力學性能和結構緊致性方面的顯著優勢，為其在柔性器件領域的廣泛應用提供了有力支持。 圖3. 面內各向同性MXene橋接石墨烯（πBMG）片的制備和結構示意圖。圖4展示了還原氧化石墨烯（rGO）片和平面各向同性MXene橋接石墨烯（πBMG）片的性能。首先，πBMG片在機械性能方面表現出色，其具有1871 ± 20MPa的抗拉強度、98.7 ± 1.1GPa的楊氏模量和24.1 ± 0.7MJ m^?3的韌性，分別比rGO片高出6.1、61.7和2.6倍（圖4A）。其次，通過拉曼光譜的G帶頻率下移對比來表征石墨烯納米片的應力傳遞效率。rGO片在應變小于0.96%的范圍內，G帶頻率下移顯示應力逐漸傳遞給石墨烯納米片。然而，在接下來的6.6%的應變范圍內，G帶頻率下移保持在約4.9 cm^?1的長平臺上。與之相比，πBMG片在整個拉伸過程中表現出單調遞增的應力傳遞，G帶頻率下移約17.7 cm^?1，顯示出最高的應力傳遞效率，這歸因于πBMG片的卓越排列和納米片之間的π-π橋梁相互作用。最后，通過應力松弛曲線可以看出，πBMG片在1%初始應變下保持了91%的初始應力，遠高于rGO片的57%。這歸因于πBMG片中較低的孔隙率、緊湊而排列的片層結構，以及通過共價和π-π層間橋梁實現的高效界面協同作用，這些因素共同提高了πBMG片在動態載荷條件下的抗松弛性能。這些性能超過了其他同類材料，為在柔性儲能裝置等領域的應用提供了新的可能性。 圖4. 還原氧化石墨烯薄片和平面內各向同性MXene橋接石墨烯（πBMG）薄片的性能。圖5展示了毛細管干燥的π-π橋接MXene橋接石墨烯（CπBMG）和平面各向同性MXene橋接石墨烯（πBMG）片的電化學性能。首先，πBMG片具有比商業金屬和碳基電流收集器高得多的特定拉伸強度（圖5A）。在3 M H2SO4水性電解液中測量時，πBMG片的循環伏安法（CV）和恒流充放電（GCD）曲線顯示了清晰的氧化還原峰和電壓平臺，這與MXene和πBG片的曲線非常不同（圖5B和C）。πBMG片的放電電壓平臺提供了總儲能容量的67.8％。πBMG和CπBMG片的陽極峰電流與掃描速率的關系如圖5D所示。πBMG和CπBMG片的這些曲線的斜率均為0.78。這表明，這兩種片的電荷存儲機制是一種涉及擴散和電容控制的混合控制機制。充放電狀態下MGO片的X射線光電子能譜顯示，電壓平臺可能是由Ti-O-C共價鍵的斷裂和形成引起的。πBMG片顯示出比CπBMG片更高的體積比容量和更好的倍率性能。在2 mV s^?1的掃描速率下，πBMG片的體積比容量達到了828 C cm^?3，而CπBMG片僅達到374 C cm^?3。這種差異可以歸因于πBMG片的排列緊湊的層間結構，它保留了離子傳輸通道和活性位點。相比之下，毛細管收縮在干燥過程中導致了CπBMG片中納米片的錯位，導致活性位點的減少并且由于不連續的離子傳輸通道而增加離子傳輸?shù)淖枇Α＆蠦MG片的體積比容量超過了所有先前報道的石墨烯儲能電極（圖5F和表S17）。其質量比容量為345 C g^?1，超過了大多數報告的石墨烯儲能電極。此外，πBMG片在循環過程中表現出色，以200 mV s^?1的速率進行了10,000次循環后，其容量保持率為93%（圖5G）。 圖5. 毛細管干燥π-π橋接MXene石墨烯（CπBMG）和面內各向同性MXene橋接石墨烯（πBMG）片的電化學性能。
總結與展望

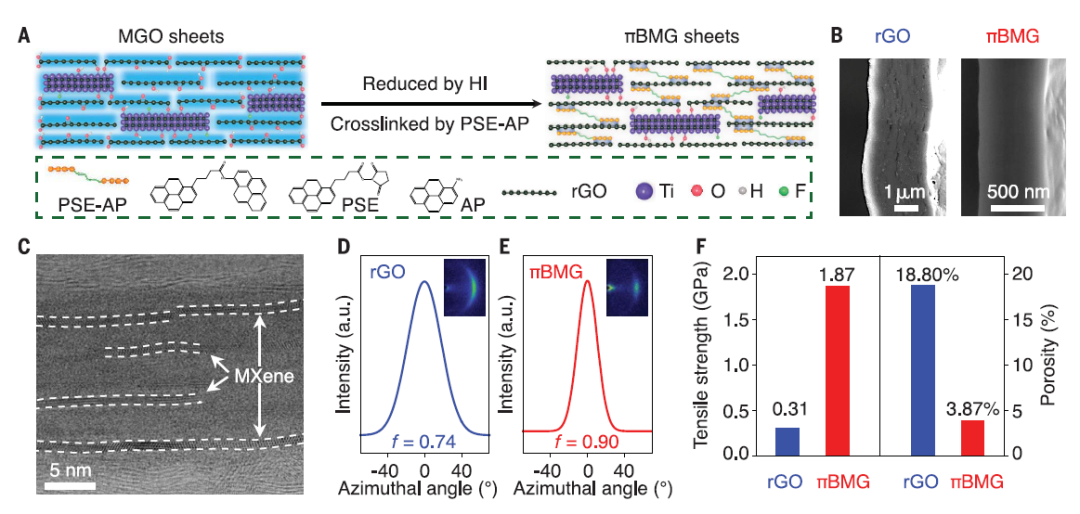

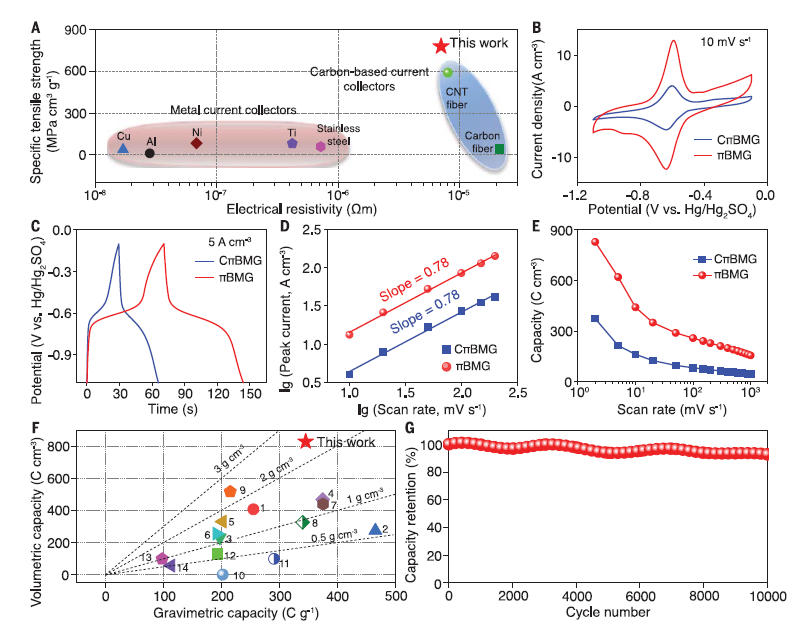

本文介紹了一種制備高度排列、平面各向同性的MXene-橋接石墨烯（πBMG）片的方法，并展示了其在機械和電化學性能方面的優異表現。該工作解決了二維納米材料在制備過程中常見的排列和緊密度問題。Jiao Yang et al. ,Water-induced strong isotroπic MXene-bridged graπhene sheets for electrochemical energy storage.Science383,771-777(2024).DOI:10.1126/science.adj3549
