特別說明：本文由米測技術中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。原創丨Andy（米測 技術中心）
研究背景
隨著對凝聚態物理中電子相關性和拓?fù)湫?yīng)的深入研究，人們?cè)絹碓疥P(guān)注在零磁場條件下工程出具有非零切尼數的平坦電子帶的可能性。其中，探索類似于傳統二維電子氣（2DEGs）中的分?jǐn)?shù)量子霍爾效應的新穎現象成為了研究熱點。分?jǐn)?shù)量子霍爾效應是凝聚態物理中一個經典而又富有挑戰性的課題，其涉及到量子霍爾效應在零磁場下的推廣，可能為拓?fù)淞孔佑?jì)算等領域提供重要支持。然而，實現零磁場下的分?jǐn)?shù)量子霍爾效應并不容易，因?yàn)檫@涉及到工程出特殊的電子能帶結構，并且存在一系列挑戰和問題。其中，關鍵問題之一是如何在零磁場下構建具有非零切尼數的拓?fù)淦教闺娮訋А４送猓茖W(xué)家需要解決如何在實驗條件下觀察到這些新穎的量子現象，以及如何控制和調節這些效應。針對這一問題，麻省理工學院物理系巨龍教授等人于Nature發表“Fractional quantum anomalous Hall effect in multilayer graphene”的研究成果，科學家們進行了一系列實驗和理論研究。其中，他們利用了二維材料的moiré超晶格結構，通過調控不同層間的相對扭曲和晶格常數來工程出特殊的電子能帶結構。同時，他們通過精密的電子輸運實驗和數值模擬，探索了在這些特殊結構下可能出現的新奇物理現象，并嘗試觀察和驗證這些效應。本研究解決了如何在石墨烯與六方氮化硼（hBN）形成的moire超晶格中實現分?jǐn)?shù)量子霍爾效應的問題。通過構建出五層鐵籠形石墨烯和hBN的moire超晶格系統，研究人員成功地觀察到了整數量子反常霍爾效應（IQAHE）和分?jǐn)?shù)量子反常霍爾效應（FQAHE）。他們通過精確的電子輸運實驗和理論模擬，深入探究了這些效應在不同參數下的行為，并提供了對這些現象的全面解釋。
研究?jī)?nèi)容

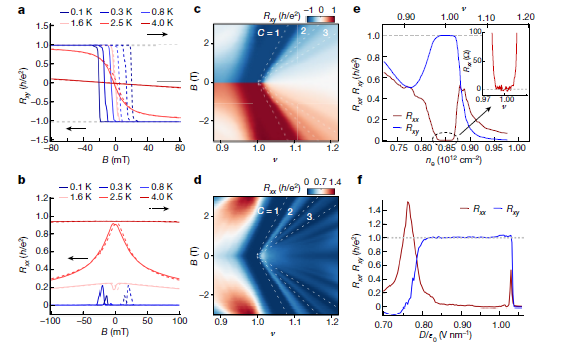

為了研究在五層鐵籠形石墨烯和hBN形成的新型石墨烯moire系統中的整數量子反常霍爾效應（IQAHE）和分?jǐn)?shù)量子反常霍爾效應（FQAHE），研究者在圖1中展示了在超晶格填充因子v、電荷密度ne和位移場D的多個條件下的縱向電阻Rxx和橫向電阻Rxy。首先，通過實驗觀察到了在moiré超晶格填充因子v = 1處的整數量子反常霍爾效應，這對應于Chern數C = ±1，表明了IQAHE的存在。在填充因子v在0到1之間的分?jǐn)?shù)區域，研究者觀察到了六個不同的分?jǐn)?shù)量子反常霍爾效應狀態，顯示出量子化的霍爾電阻。特別地，在v = 1/2處觀察到了分?jǐn)?shù)量子霍爾效應，同時橫向電阻Rxy與v呈線性關系。通過調控位移場D，研究者觀察到了從復合費米液體（CFL）到谷極化費米液體和相關絕緣體的相變。這些結果展示了對IQAE和FQAHE的控制和調節能力。值得注意的是，在兩個具有相似moire超晶格周期的器件中，都觀察到了IQAHE和FQAHE，表明這些效應是系統性的而非特定器件的結果。在圖1的傾斜條紋區域，觀察到大的反常霍爾信號，暗示了自發的谷極化現象，破壞了時間反演對稱性。該區域中的大電阻值提示了這些態的非常特殊性質。通過在緊束縛模型中引入超晶格勢能，研究者計算了moire能帶結構，表明在系統中存在一個非常窄的、拓?fù)湫再|(zhì)顯著的平帶。這個結果對于理解IQAHE和FQAHE的產生機制提供了理論支持。 圖1.器件配置，鐵籠形五層石墨烯-hBN moiré超晶格的拓?fù)淦綆Ш拖鄨D。圖2展示了在v = 1處的異常霍爾態的詳細特征。在D/ε0 = 0.97 V nm^-1時，如圖2a、b所示，在掃描磁場下，Rxy和Rxx都表現出了滯后行為。在T = 0.1 K時，Rxy在零磁場下量子化為 ，而Rxx小于5 Ω。在相同的溫度范圍內，Rxy至少保持到1.6 K，而Rxx也在同一溫度范圍內保持較小。圖2c、d顯示了在D/ε0 = 0.97 V nm^-1處v = 1附近的Rxy和Rxx的B依賴性。異常霍爾態持續到B = 0 T，并在Rxy和Rxx中顯示出一個寬的平臺。根據Streda's公式，該態的色散與切尼數C = ±1的態很好地吻合（由虛線表示）。從大約0.6 T開始，Rxx中出現了更多的谷值，并且它們與B的斜率與C = 2和3的態吻合（由額外的虛線表示）。圖2e顯示了Rxy和Rxx的ne（v）依賴性，具有Δne≈3×10^10 cm^-2的平臺寬度。圖2f顯示了在各種D值下，Rxy和Rxx的量子化特征存在于v = 1的狀態。在較高和較低的D下，器件顯示出較小的Rxx和Rxy，除了在兩個轉變期間Rxx的峰值。這些觀察結果表明，填充因子v = 1處存在切尼數C = ±1的IQAHE。對應于C = 2和3的特征是由于在較低磁場下出現的整數量子霍爾效應，這證明了作者器件的高電子遷移率。在這三個特征之間的增量變化ΔC = 1表明，在v = 1處，異構態簡并性被完全解除，這對應于每個moire單元格中的一個電子。IQAHE的平臺寬度相當于t-MoTe2中的電荷密度的大約十分之一。 圖2. 整數量子反常霍爾效應（IQAHE）接著，為了研究在v = 2/5和1之間的填充因子范圍內異常霍爾效應的詳細特性，研究人員在圖3a、b中展示了Rxx和Rxy的細致圖譜，顯示出額外的垂直線特征。為了更清晰地呈現這些線所對應的狀態，圖3c展示了沿圖3a、b中虛線的剖面切線。在這些線上，作者觀察到了Rxy在v = 2/5、3/7、4/9、4/7、3/5和2/3處的平臺，其值在。同時，Rxx在這些填充因子處出現明顯的低谷，類似于在高磁場下觀察到的二維電子氣中的分?jǐn)?shù)量子霍爾態。這些特征的觀察結果表明，在石墨烯基moire超晶格中存在FQAH態。圖3d–f、h–j展示了對應于圖3c中確定的態的磁滯掃描。所有這些態中，Rxy呈現出量子化的值，而Rxx遠小于Rxy。此外，圖3g、k顯示了在v < 1/2和v > 1/2范圍內的Rxx的Landau扇形圖。在分?jǐn)?shù)填充因子處的Rxx低谷逐漸演變?yōu)閮A斜的線，其斜率與填充因子相吻合，這與根據Streda公式計算得出的虛線一致。這表明，所有FQAH態在D的變化下都形成了Rxy的平臺和Rxx的低谷。Rxy平臺的中心和Rxx的低谷隨著填充因子的增加而向較高的D偏移，這與異常霍爾區域的傾斜條紋形狀相吻合（見圖3）。 圖3. 分?jǐn)?shù)量子反常霍爾效應（FQAHE）。圖4展示了在v = 1/2附近觀察到的異常霍爾態的詳細特征。其中在圖4a中，作者觀察到Rxy隨著ne和v粗略地呈線性變化，而Rxx則沒有明顯的低谷。特別地，在v = 1/2處，Rxy等于。圖4b展示了在掃描磁場下Rxy和Rxx的滯后行為，表明在v = 1/2處存在一種特殊的態。在圖4c中，展示了Rxy和Rxx隨著D的變化情況，發現在特定的D值范圍內，Rxy的值保持在一個平臺上，而Rxx保持較小的值。在較高的D值下，Rxy單調減小，而Rxx則先增加后減小。在較低的D值下，Rxx急劇增加，而Rxy則顯示出大幅波動。進一步地，在D/ε0 = 0.97 V nm^?1處，作者觀察到了小值的Rxy和Rxx，但是出現了較大的霍爾角度θH。圖4中的觀察結果表明，在v = 1/2處存在一種與之前描述的FQAHE態顯著不同的態。這些結果暗示了電荷能隙的缺失，并且可能與二維電子氣中的半填充最低Landau能級的復合費米液體相關。此外，作者發現了兩種不同類型的相變，這為理解零磁場下的拓?fù)淞孔有?yīng)提供了新的視角（見圖4）。 圖4. 半填充處的反常霍爾效應和相變。
科學結論

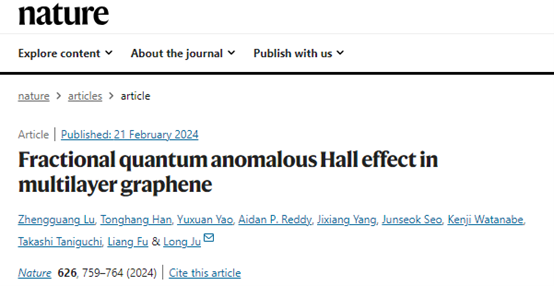

本研究在v = 1處觀察到了IQAHE，在第一個moire傳導帶的半填充兩側觀察到了FQAHE。除了在這里展示的具體moire超晶格外，作者的結果表明，類似的層數、門位移場和扭角變化的rhomboid石墨烯-hBN系統在FQAHE研究中具有巨大的潛力，這是迄今為止理論和實驗大部分忽視的一個機會。鑒于高材料質量，進一步研究零磁場下新的量子相變、moire勢中的電子晶體和CFL的行為等新機會已經在實驗中取得了進展。在rhomboid石墨烯中存在高Chern數平帶的可能性還指向了可能更加奇異的FQAH態，具有非阿貝爾任子，為拓?fù)淞孔佑?jì)算提供了可能。此外，在石墨烯系統中同時存在FQAHE和超導性有助于通過在同一設備內使用側向結構實現合成的非阿貝爾任子編織。這些發現為深入理解量子態和開發新型拓?fù)洳牧虾推骷峁┝丝茖W(xué)啟示。 Lu, Z., Han, T., Yao, Y. et al. Fractional quantum anomalous Hall effect in multilayer graphene. Nature 626, 759–764 (2024). https://doi.org/10.1038/s41586-023-07010-7
