?一臺STEM，發一篇Science！

米測MeLab 納米人 2024-03-08

特別說明：本文由米測技術中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。

原創丨彤心未泯（米測技術中心）

編輯丨風云

電子顯微鏡的空間分辨率一直受到磁透鏡固有的像差的限制，亞埃分辨率長期以來僅限于像差校正電子顯微鏡，然而，像差校正顯微鏡是昂貴且復雜的儀器，需要高水平的專業知識來操作和維護，限制了亞埃尺度顯微鏡的廣泛應用。

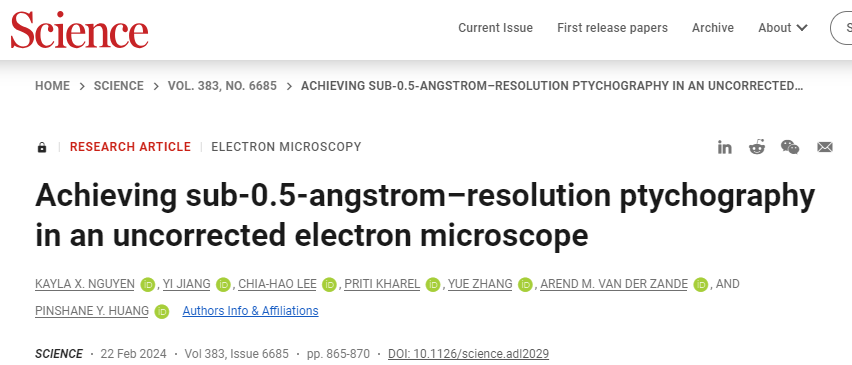

有鑒于此，伊利諾伊大學厄巴納-香檳分校Pinshane Y. Huang等人在未校正的掃描透射電子顯微鏡 (STEM) 中演示了電子層疊成像，其空間分辨率低至 0.44 埃，超過了像差校正工具的傳統分辨率，可與它們的最高層疊成像分辨率相媲美。作者將該方法在廣泛使用的商用顯微鏡中在扭曲的二維材料上進行了演示，遠遠超過了之前未經校正的STEM的層疊記錄分辨率（1至5埃）。作者進一步展示了幾何像差如何為劑量高效的電子層疊成像術創建優化的結構化光束。本工作表明即使沒有昂貴的像差校正器，也能實現深亞埃分辨率。

<0.5-? 分辨率的實驗演示

作者在未校正的STEM中演示了深亞埃分辨率，在相同的探針形成條件下獲得的疊相相圖解析了單個W原子和Se柱，層疊記錄的信息傳輸極限為0.44 ?空間分辨率提高了近四倍。在未校正的 STEM 中使用電子層疊記錄實現的分辨率(0.44 ?)幾乎與像差校正顯微鏡中的層疊記錄分辨率(0.41 ?)相同，且超過像差校正的ADF-STEM的分辨率 (0.95 ?)。作者解析了達到了深亞埃分辨率的關鍵因素：1、使用高動態范圍電子顯微鏡像素陣列探測器(EMPAD)進行全場層疊成像，收集并使用散射到深亞埃重建所需的大k向量的電子；2、發現混合狀態層疊記錄解釋了探針的部分相干性。

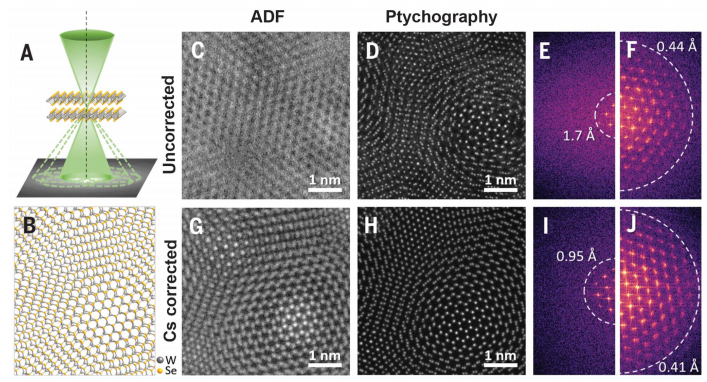

圖未校正和像差校正STEM中扭曲雙層WSe₂的ADF-STEM和層疊成像

會聚角的影響

作者通過證明亞埃電子層疊法可以在較寬的會聚角范圍內實現，證明了它對幾何像差的穩定性。使用三種不同的會聚角在未校正的STEM中收集了扭曲雙層WSe₂的4D-STEM數據，然后重建了層疊相位物體和探針，層疊相位圖像在所有三個會聚角上都實現了亞埃分辨率。

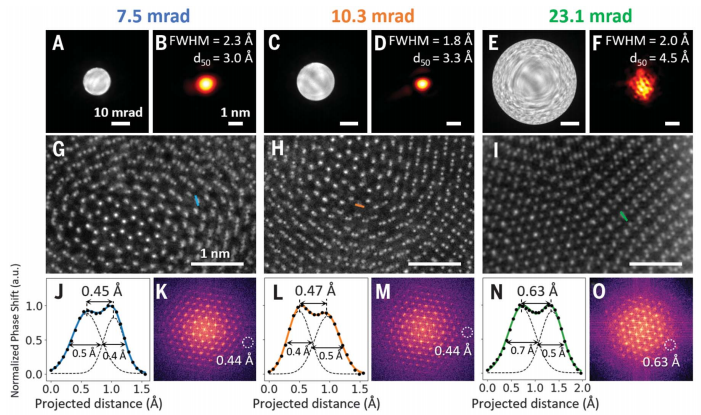

圖未校正顯微鏡中具有不同會聚角的扭曲雙層WSe₂的電子層疊成像

未校正STEM中層疊描記法的關鍵參數

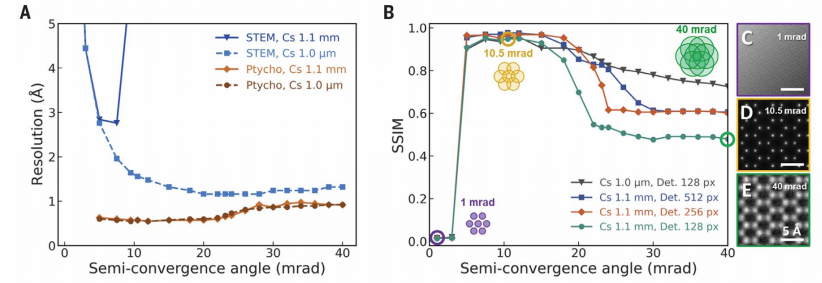

作者進一步詳細探討了相差、會聚角和探頭尺寸對分辨率的影響，還進行了廣泛的模擬，探索聲子、探測器模糊、探測器尺寸和部分相干性的影響。數據表明，STEM中的會聚角可以廣泛調整，同時實現亞埃空間分辨率。使用128像素探測器，在各種會聚角（5 mrad<a< 20 mrad）內，未校正和校正顯微鏡都獲得了SSIM>0.8 的高質量原子分辨率圖像。在高會聚角下，未校正STEM中層疊成像的限制是由4D-STEM探測器中有限數量的像素決定的。增加探測器尺寸可以擴展顯微鏡的類型和探測條件，從而產生高質量、高分辨率層疊重建。

圖跨會聚角的亞埃分辨率的電子層疊術模擬

利用結構化探針的像差

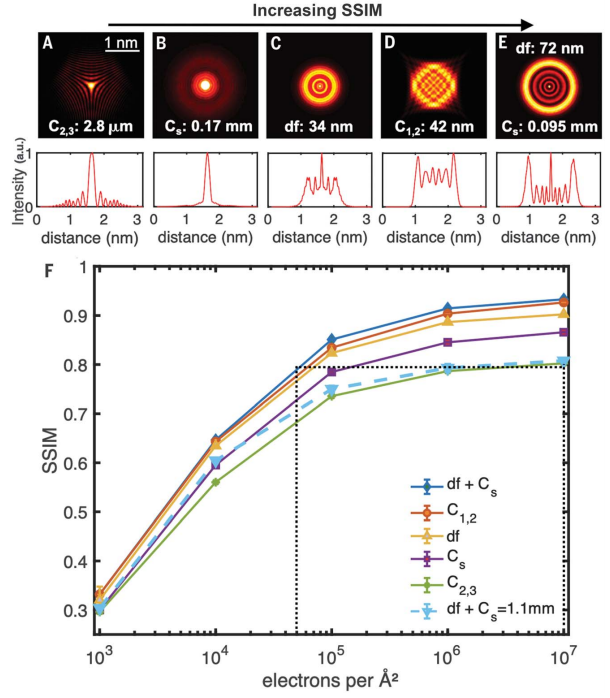

最后，作者研究了如何利用像差來創建用于電子疊層成像的結構化STEM探針。作者確定了在扭曲雙層MoSe₂的模擬4D-STEM數據集中哪些像差產生了最高質量的疊層重建。通過高斯過程的貝葉斯優化找到了產生具有最高SSIM的疊層圖像的最佳探頭像差。結果表明高重建質量需要真實空間中每個方向上足夠的探針重疊，探頭的結構也影響重建質量。
