研究背景

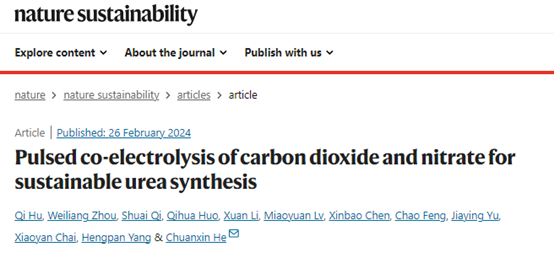

隨著全球糧食短缺問題的逐漸突顯，尿素作為一種重要的氮肥，對提高農作物產量起著至關重要的作用。然而，傳統的工業尿素合成過程依賴于二氧化碳（CO2）和液氨（NH3）的偶聯反應，該反應需要惡劣條件下進行并消耗大量能量，同時還需要大量的液氨。這導致了尿素生產的能耗高和成本昂貴的問題。科學家們開始關注電化學尿素合成作為一種替代方案。在眾多電化學合成尿素的途徑中，CO2和硝酸鹽（NO3-）的電催化共還原合成尿素引起了研究者的興趣。這一方法有著豐富的NO3-資源和較低N=O鍵解離能的優勢，同時避免了NH3生產和運輸?shù)闹虚g步驟，因此更為經濟和能源節約。然而，CO2和NO3-的共還原涉及復雜的反應途徑，導致了副產物的共存，限制了尿素的產量和效率。因此，科學家們開始探索如何優化催化劑設計，以提高CO2和NO3-的轉化效率，減少能耗，并提高尿素的產率。為了解決這個問題，深圳大學何傳新教授在Nature Sustainability在線發表“Pulsed co-electrolysis of carbon dioxide and nitrate for sustainable urea synthesis”的研究成果。研究團隊通過采用鐵四苯基卟啉（Fe-TPP）分子催化劑，并引入脈沖電解的方法，旨在提高CO2和NO3-的局部濃度，優化反應環境，從而促進CO2和NO3-的共還原合成尿素。通過脈沖電解，局部CO2/NO3-的濃度得到增強，同時局部pH降低，有利于豐富C=O和NH2中間體，從而在催化劑表面創造了有利于關鍵C–N偶聯的局部環境。這一方法有助于提高尿素的選擇性，減少副產物的生成。通過實驗證明，脈沖電解不僅提高了尿素的產率，還降低了尿素生產的能耗，相比靜態電解減少了41%的能量消耗。此外，研究者通過在Fe-TPP以外采用其他兩種電催化劑（ZnO和PdCu），驗證了脈沖電解方法對于實現高效、節能尿素生產的普適性。
研究?jī)?nèi)容

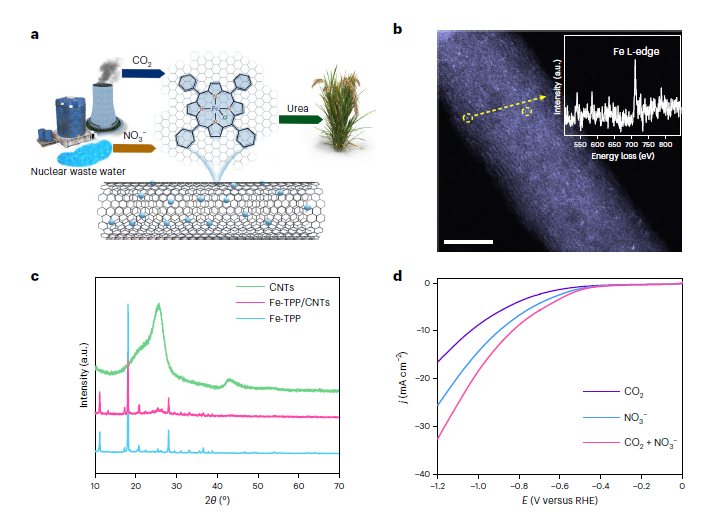

為了研究CO2和NO3-的共還原合成尿素過程中的電催化劑結構及其性能，研究者制備了Fe-TPP/CNTs電催化劑并在圖1中進行了表征。研究者首先給出了尿素電合成的示意圖（圖1a），隨后展示了Fe-TPP/CNTs的HAADF-STEM圖像（圖1b），插圖顯示了邊緣亮點的鐵Fe L邊的EELS譜。結果表明，在CNTs表面成功形成了良好分散的單個Fe位點，這有助于催化反應進行。接著，通過XRD圖譜（圖1c）進一步驗證了Fe-TPP/CNTs的成功合成。最后，LSV曲線（圖1d）顯示了Fe-TPP/CNTs對于CO2RR、NO3-RR和CO2/NO3-共還原的高活性，其中CO2/NO3-共還原產生的額外電流密度反映了C–N偶聯的發生。這些結果揭示了Fe-TPP/CNTs作為電催化劑在CO2和NO3-共還原合成尿素中的潛在應用，為進一步研究和優化這一過程提供了重要參考。 為了進一步探究脈沖電解對CO2/NO3-共還原過程的影響，研究者在圖2中顯示了不同脈沖電位下Fe-TPP/CNT催化的CO2/NO3-共還原產尿素的法拉第效率（FEurea）、產率和能耗（圖2a-d）。結果表明，當電位在?0.2和?0.8?V之間交替時，F(xiàn)Eurea最高，達到27.70%，顯著高于靜態電解條件下在?0.8?V時的FEurea（19.15%），表明脈沖電解有助于提高尿素的生成效率。此外，研究者還分析了不同電位下其他副產物（如CO、NO2?、NH3和H2）的法拉第效率，結果顯示脈沖電解能夠抑制副產物的生成，有助于提高尿素的產率。此外，通過成本和穩定性分析發現，脈沖電解下尿素的生產率更高，能耗更低，并且Fe-TPP/CNT催化劑表現出良好的穩定性。

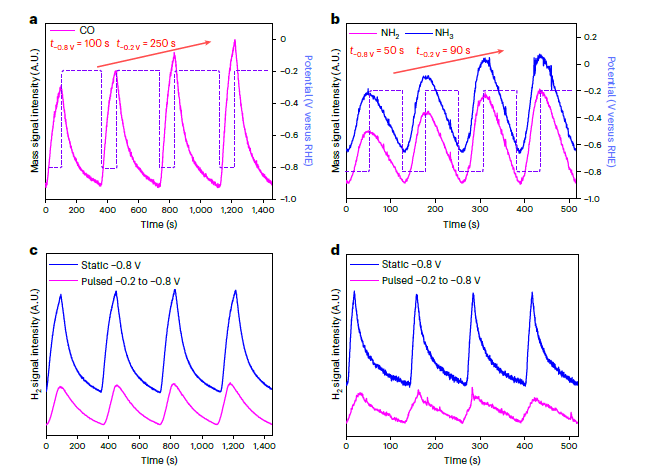

在圖3中研究者分別監測了Fe-TPP/CNT催化的CO2RR和NO3-RR的DEMS圖譜。圖3a顯示了在交替電位（在?0.8和?0.2?V相對于RHE之間）下進行的脈沖電解期間CO2RR的DEMS圖譜。結果顯示，在第一個脈沖周期中，CO信號在?0.8?V相對于RHE時迅速增加，當電位切換到?0.2?V相對于RHE時開始減少。當電位在第二個脈沖周期開始時再次交替到?0.8?V時，CO信號再次增加，而且在電位范圍末端的強度超過了第一個脈沖周期。此外，隨著脈沖周期的進行，CO信號的強度持續增加，第四個周期的增幅達到18％。這表明脈沖電解有效地增加了在-0.8?V相對于RHE時電催化劑表面的CO覆蓋率。類似地，圖3b顯示了在-0.8?V相對于RHE電位范圍末端進行NO3-RR時NH2和NH3信號的強度也隨著脈沖電解的進行而增加，與第一個周期相比，第四個周期的增幅達到37.45％。總的來說，脈沖電解有效地增加了CO2和NO3-的局部濃度，從而促進了尿素的生成。與此同時，圖3c和圖3d顯示，脈沖電解抑制了競爭性HER，其H2信號分別減少到靜態電解的0.40倍和0.37倍。實驗結果表明脈沖電解在調節局部反應環境中發揮了重要作用，有望提高CO2和NO3-共還原合成尿素的效率。
研究者通過操作態衰減全反射表面增強紅外吸收光譜（ATR-SEIRAS）在Fe-TPP/CNTs上進行了實驗，以追蹤尿素生成過程中反應中間體的演變。圖4展示了在0到-1.2 V相對于RHE的不同電位下所得的三維紅外信號。通過觀察不同波數范圍的紅外信號，研究者成功追蹤了關鍵的反應中間體。首先，在1,329和1,538 cm-1處觀察到了N–H的彎曲和搖擺模式，這表明NH2中間體來自于NO3-RR。同時，在1,690和1,638 cm-1處觀察到了來自CO2RR的C=O和O–H氫鍵的拉伸，以及COOH（1,396 cm-1）和*CO（2,057 cm-1）的紅外帶。特別值得注意的是，在1,455 cm-1處觀察到的C–N鍵的峰，其強度隨著電位的負移而增加，與尿素生成的FEurea最大值相一致，暗示C–N鍵的形成是尿素生成的關鍵步驟。此外，*NH2峰的強度隨著電位的負移而減小，表明NH2參與了C–N偶聯的過程。在3,615 cm-1處觀察到的峰被歸因于界面水，其強度持續增加，進一步確認了該峰主要來自界面水。這些實驗結果提供了尿素生成過程中關鍵反應中間體的直接證據，強化了尿素電合成的機制理解。通過操作態ATR-SEIRAS的研究，揭示了Fe-TPP/CNTs上NO3-/CO2共還原反應的細節，為優化催化劑設計提供了實驗基礎。 圖4. CO2/NO3-在Fe-TPP/CNT上共還原的原位ATR-SEIRAS光譜測量在OCP到-1.2V versus RHE下的各種電位。為了進一步理解脈沖電解對局部環境的影響，研究者進行了系統模擬，通過調節局部CO2/NO3-濃度和降低局部pH，以促進尿素生成并抑制競爭反應。在圖5中展示了局部pH、OH?和CO2濃度的理論計算結果。首先，圖5a和b展示了在不同距離下的脈沖pH剖面，顯示了在-0.8和-0.2 V相對于RHE時局部pH的變化。結果表明，脈沖電解導致局部pH從一個相對較低的值迅速上升到另一個較高的值，從而在不同的pH條件下促進了CO2/NO3-共還原反應的進行。此外，圖5c和d顯示了脈沖CO2濃度的模擬結果。在脈沖電解期間，局部CO2濃度在兩個電位之間波動，從而提供了更多的CO2反應物來促進尿素的生成。此外，圖5e和f展示了局部NO3-濃度的理論計算和實驗檢測結果，顯示了在更負的電位下局部NO3-濃度較低，而脈沖電解有助于提高其濃度。 圖5：電極表面局部pH、CO2和NO3-濃度的理論計算。
總結展望
本文通過多種表征技術和實驗手段，深入研究了Fe-TPP/CNTs催化劑在CO2和NO3-共還原過程中的催化機理和反應動力學。利用電化學方法結合不同的譜學技術，如DEMS和ATR-SEIRAS，系統地揭示了反應過程中產生的中間體和反應機理，從而為深入理解CO2和NO3-共還原反應提供了重要線索。特別是通過DEMS技術，研究者探究了CO2/NO3-共還原反應的動力學過程，并通過ATR-SEIRAS技術直接觀察了關鍵中間體的形成和轉化。這些實驗結果不僅為深入理解該催化體系的工作原理提供了重要信息，而且為設計和優化類似體系的高效CO2轉化催化劑提供了啟示。此外，通過理論計算和模擬，研究者還揭示了脈沖電解對反應局部環境的調控效應，特別是在增加CO2/NO3-濃度和降低pH值方面的作用。這為未來開發更有效的CO2轉化催化劑和電化學系統提供了有益的指導和啟發。 Hu, Q., Zhou, W., Qi, S. et al. Pulsed co-electrolysis of carbon dioxide and nitrate for sustainable urea synthesis. Nat Sustain (2024). https://doi.org/10.1038/s41893-024-01302-0
