自古以來，電催化和電池之間就難舍難分。一方面，燃料電池、金屬空氣電池中的電化學反應，需要設計優(yōu)異的電催化劑；另一方面，鋰電池中的化學策略也被用來調(diào)控各種電催化性能。作為新一代高能電池，鋰硫電池的研究幾乎全部集中于提高導電性、減少硫流失、抑制穿梭效應以及鋰枝晶、體積膨脹等問題。然而，鋰硫電池中的電催化行為，則鮮為人知！
而現(xiàn)在，電催化也開始全面攜（ru）手（qin）鋰硫/鈉硫電池了。近期多項重要成果表明，電催化可以有效提高鋰硫/鈉硫電池性能。電催化和電池這對CP，更加親上加親了。

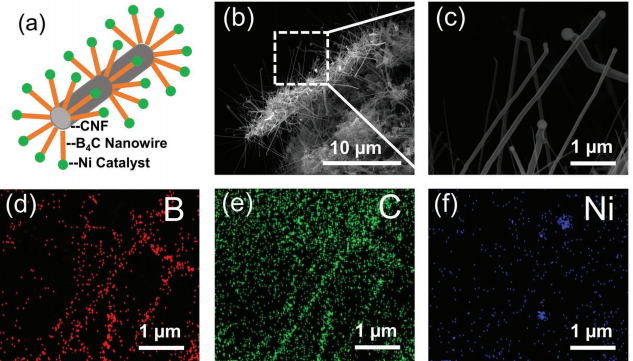

鋰硫電池中的電催化現(xiàn)象，早有報道，但是罕有研究。2018年8月12日，Arumugam Manthiram課題組報道，通過簡單的催化劑輔助工藝，在碳納米纖維上原位生長了碳化硼納米線（B4C@CNF）制得鋰硫電池正極材料。作為化學錨定中心的B4C納米線不僅增強了多硫化物吸附性，還通過催化作用增強了多硫化物轉(zhuǎn)化的氧化還原動力學，極大地提高倍率性能。

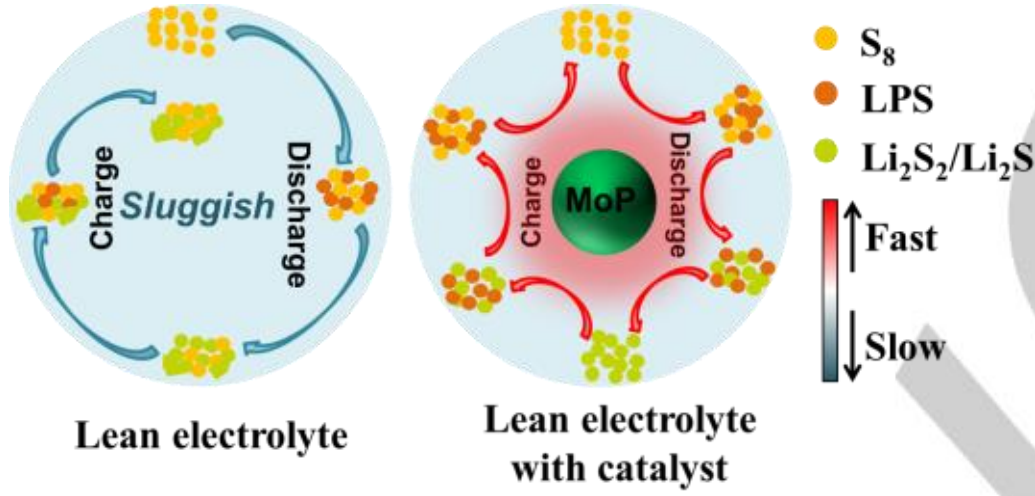

2018年9月25日，耶魯大學王海良團隊報道，在貧電解質(zhì)（低的電解質(zhì)/硫比率：E/S）條件下，MoP納米顆粒對鋰硫電池表現(xiàn)出顯著的電催化作用，加速硫的電化學轉(zhuǎn)化反應，提高反應的可逆性，使LPS動態(tài)溶解，并通過“死”硫形成來抑制活性物質(zhì)的損失，致使充放電過電位明顯降低，可逆容量更高，循環(huán)壽命更長。
在0.8 mA cm-2電流密度下，E/S降為6時，常規(guī)鋰硫電池平均充放電電壓滯后增加到0.43 V，而含有MoP納米顆粒的硫電極電壓滯后降低至0.18 V，其比容量為850 mAh g-1（硫負載=4.0 mg cm-2），當E/S=4時，面積比容量仍可達到5.0 mAh cm-2（比容量為826 mAh g-1)。

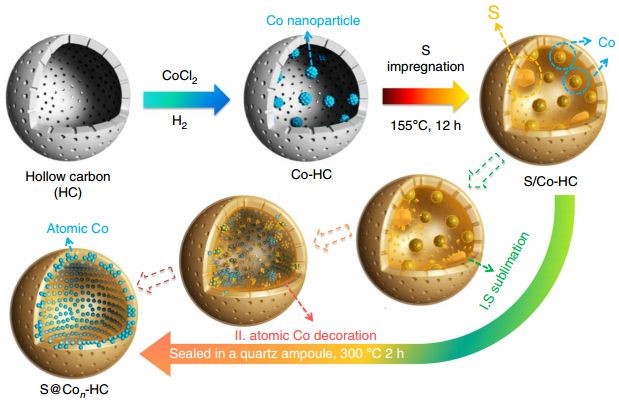

隨后，澳大利亞臥龍崗大學Yun-Xiao Wang和侴術雷團隊于2018年10月4日報道，負載原子級Co的空心碳納米球可作為高效的硫載體材料。原子級Co可以快速電催化Na2S4還原為最終產(chǎn)物Na2S，這種電催化反應可有效減緩循環(huán)過程中Na2S4的溶解，抑制鈉硫電池中的穿梭效應。

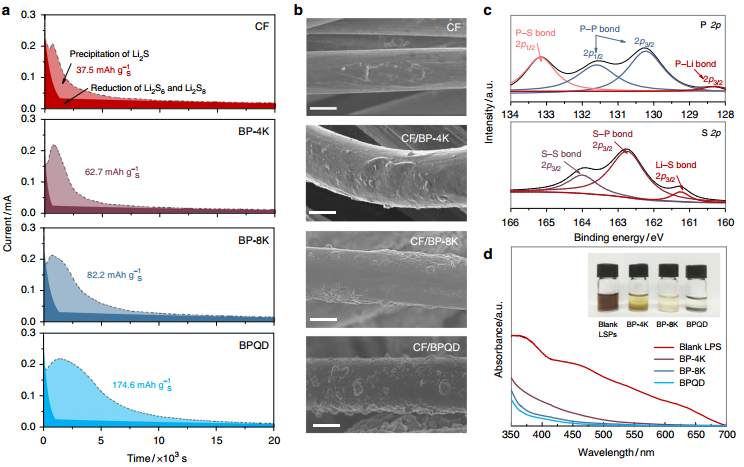

接著，清華大學張強和香港理工大學劉樹平團隊于2018年10月9日報道，黑磷量子點電催化可以有效抑制鋰硫電池穿梭效應。研究發(fā)現(xiàn)，BP量子點催化活性位點對LiPS的強吸附和快速轉(zhuǎn)化促進了Li2S的3D沉積，強大的力量讓它無法選擇生長方向。與常規(guī)2D沉積相比，這種3D結構使得LiPS在正極中的使用率更高，因此更有效地抑制LiPS向電解質(zhì)的擴散。
鋰硫電池中的電催化潛力，正在不斷被挖掘。
你，是否要開始行動了！
參考文獻：
1. Y. Yang, Y. Zhong, Q. Shi, Z. Wang, K. Sun, H. Wang, Electrocatalysis in LithiumSulfur Batteries under Lean Electrolyte Conditions[J], Angew. Chem. Int. Ed.2018
https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.201808311
2. L. Luo, S.H. Chung, H.Y. Asl, A. Manthiram, Long‐Life Lithium–Sulfur Batteries with a Bifunctional Cathode Substrate Configuredwith Boron Carbide Nanowires[J]. Adv. Mater. 2018
https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.201804149
3. B.W. Zhang, T. Sheng, Y.D. Liu, Y.X. Wang, L. Zhang, W.H. Lai, L. Wang, J. Yang, Q.F. Gu, S.L. Chou, H.K. Liu, S.X. Dou, Atomiccobalt as an efficient electrocatalyst in sulfur cathodes for superiorroom-temperature sodium-sulfurbatteries[J], Nature Communications, 2018.
https://www.nature.com/articles/s41467-018-06144-x
4. Z.L. Xu, S. Lin, N. Onofrio, L. Zhou, F. Shi, W. Lu, K. Kang, Q. Zhang, S.P. Lau, Exceptional catalytic effects of blackphosphorus quantum dots in shuttling-free lithium sulfur batteries[J], Nature Communications, 2018.
https://www.nature.com/articles/s41467-018-06629-9
