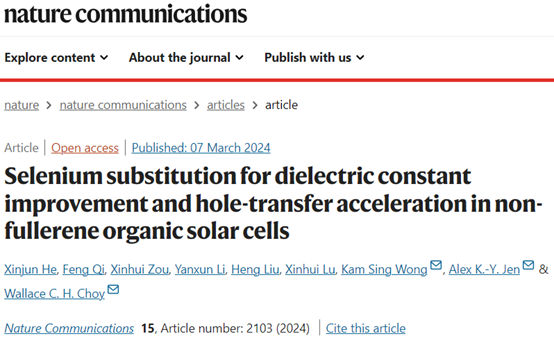

非富勒烯有機太陽能電池中的硒取代提升介電常數和加速空穴轉移
通訊作者：Wallace C.H. Choy (蔡植豪)*，Alex K.-Y. Jen (任廣禹)*，Kam Sing Wong (黃錦圣)*通訊單位：香港大學，香港城市大學，香港科技大學DOI: 10.1038/s41467-024-46352-2在有機太陽能電池中，非富勒烯受體的介電常數對于激子的解離和電荷的復合起著關鍵作用。高介電常數可以降低電子-空穴的結合能從而使其具備更高的動能，同時也能減少分離的電子空穴重新復合。然而目前主流的非富勒烯受體的介電常數一般都在3-4，相對的電荷復合損失也較大。本研究揭示了對非富勒烯受體中心富電子噻吩環進行硒取代可以有效提升受體的介電常數而不顯著改變其分子構型。相應的給受體共混膜表現出顯著加快的空穴轉移（~5 ps），而對照組的空穴轉移時間為10 ps。意外的是，硒取代的薄膜在光激發一百皮秒后表現出比對照組更快的電荷復合。這是由于硒取代受體表現出更混亂的分子堆疊，從而使得已經分離的電子和空穴有更多重新復合的機會。令人振奮的是，研究者發現將硒受體均勻分散在其它有機太陽能電池體系中也能提升相應薄膜的介電常數，而且能夠使給受體保持比較好的纖維狀形貌。從而使其能夠同時加速電荷轉移和減少非輻射能量損失（0.221 eV)，相應的器件表現出19%的光電轉換效率。

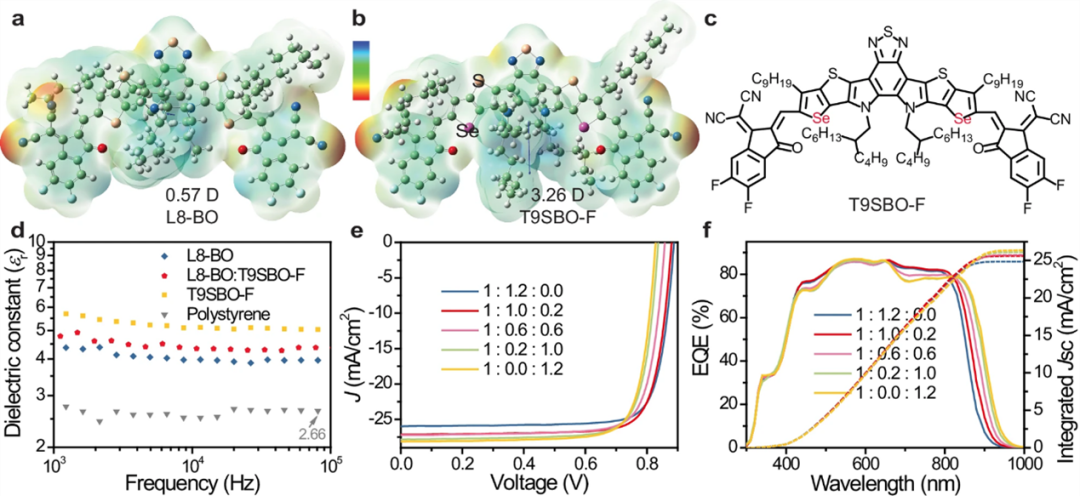

圖1. 非富勒烯受體化學結構，介電常數和光電特性1. 如圖1a和1b所示，對非富勒烯受體中心富電子噻吩環進行雙硒取代，可以顯著提升分子偶極矩。相應非富勒烯受體的介電常數也從3.96（L8-BO）提升到5.04（T9SBO-F）。將二者共混也能使介電常數提升至4.37。器件的光電轉換效率在L8-BO:T9SBO-F比例為1：0.2時達到最高（19%）。

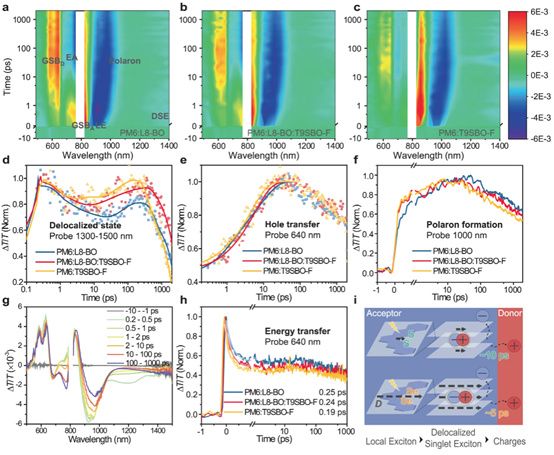

1. 為了揭示了從光激發到電荷產生的過程，圖2a-c展示了三種薄膜在只激發受體情況下（800 nm）不同延遲時間的瞬態吸收特性。均表現出從局部激子（電子空穴對，LE, 900-950 nm），到過渡態的離域單線態激子（DSE, 1300-1500 nm），然后到電荷分離信號（EA, 750-800 nm），整個過程在幾十皮秒以內。
2. 因?yàn)榻o受體之間存在電荷轉移，在只激發受體的情況下，研究給體的基態漂白信號（GSB）則可以探究電荷轉移的快慢。圖2e為給體GSB圖譜，雙指數擬合可以得出硒取代薄膜具備最快的空穴轉移時間(~5 ps)，不含硒的時間為~10 ps。在雙指數中，更快的t1代表了在給受體界面處的激子分離時間，而跟慢的t2則代表了遠離界面處的激子或者空穴擴散時間。硒取代薄膜的t1為0.49 ps也是顯著快于對照組的1.18 ps。
3. 令人意外的是，硒取代的薄膜在100 ps后的譜圖表現出信號衰減，這在圖2d和2f中均有體現。考慮到此時電荷分離已經發生了，導致衰減主要原因?yàn)榉蛛x的電子空穴再次復合，預示著硒取代薄膜有更快的復合損失。

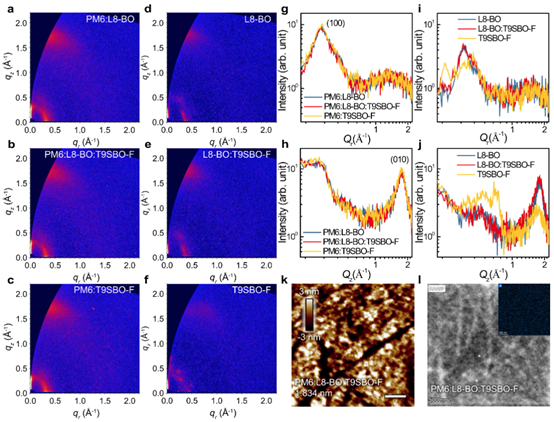

圖3. 薄膜的體相和表面形貌
1. 為了找到前述復合更快的原因，研究者們表征了薄膜的形貌，因?yàn)樵诒∧ぶ薪o受體團簇的尺寸和堆疊方式會顯著影響激子和載流子的擴散。如圖3a-j所示，相對于其他兩組薄膜表現出明顯的面內堆疊（100）和π-π堆疊（010）峰，純T9SBO-F膜則表征出更多不規則堆疊的面內和面外的小峰，顯著增加電子和空穴重逢的幾率。
2. 幸運的是，將T9SBO-F與給體混合或者將其分散在PM6:L8-BO中都能改善其堆疊情況，有利于電荷的縱向傳輸。從原子力顯微鏡和高角度環形暗場TEM（圖3k-l）可以看出受體分子分散在纖維狀的給體PM6聚合物框架中。優化后的薄膜同時具備更高的介電常數來促使激子的擴散解離，和更優的形貌防止快速產生的電子空穴重新復合，從而顯著提高器件效率。https://www.nature.com/articles/s41467-024-46352-2

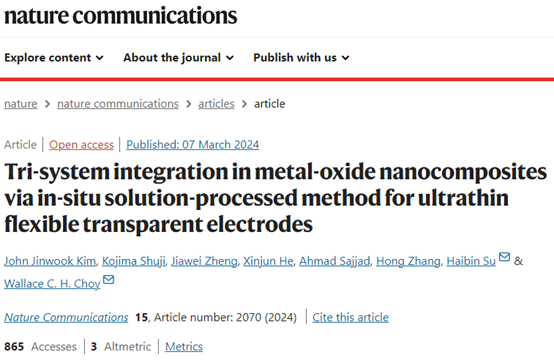

通過原位溶液處理法實現金屬-氧化物三元集成的超薄柔性透明電極
通訊作者：Wallace C.H. Choy (蔡植豪)*，Haibin Su*通訊單位：香港大學，香港科技大學DOI: 10.1038/s41467-024-46243-6對于超薄柔性透明電極（uFTEs）來說，其在偏壓，機械力和高濕度環境等多重負載下的穩定運行能力對于相應光電器件的穩定性至關重要。盡管已經有大量廉價和高通量溶液法制備uFTEs的報道，但是在異質金屬和氧化物復合物中實現原位的納米附著力仍然是很大的挑戰。本研究通過原位溶液處理法（iSPM）發現了氧化鋅半導體納米顆粒可以像液體一樣附著在銀納米顆粒上，能解決兩種不同納米材料的界面接觸問題，使其在多種負載情況下穩定性顯著提升。基于優化后的三元集成系統（銀納米線-銀納米線，氧化鋅納米顆粒-氧化鋅納米顆粒，銀納米線-氧化鋅納米顆粒），研究者實現了厚度小于0.5微米的平滑的柔性透明電極。

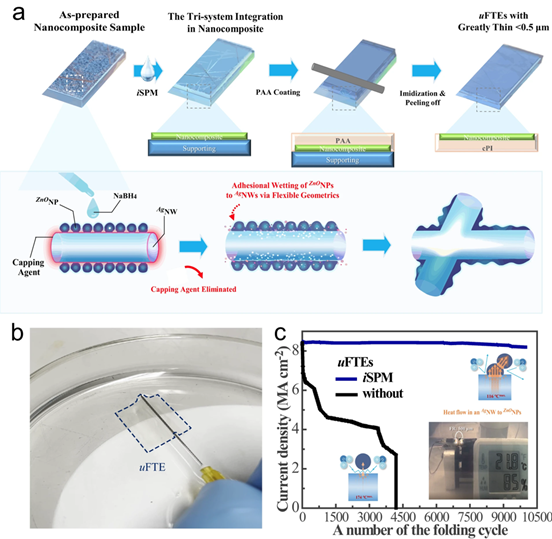

圖1. 高穩定性三元集成系統
1.圖1a展示了該uFTEs的溶液制備方法，包括 AgNW-AgNW, (ii) ZnONP-ZnONP, and (iii) AgNW-ZnONP三重界面。
2.圖2b和2c則為制備好的超薄柔性透明電極及其在多重負載下的穩定性。制備的uFTEs可以在8.4 mA/cm2偏壓和85%相對空氣濕度下彎曲10000次（彎曲半徑僅為500 μm）而幾乎保持初始狀態。未經過處理的電極則在4000次之后短路。

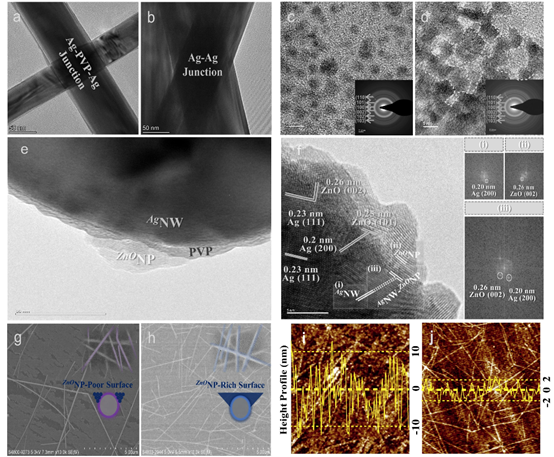

圖2. 三元集成系統晶體及其表面分析
1.圖2a，c，e和圖2b，d，f分別為沒有和通過iSPM處理的電極。處理后的電極能夠?qū)崿F(xiàn)三元集成，即AgNW-AgNW, ZnONP-ZnONP, and AgNW-ZnONP。
2.圖2g-j則顯示通過iSPM處理后的三元集成電極具有極為優越的表面平滑性能，其均方根粗糙度能夠低至1 nm，而未經處理的則超過4 nm。

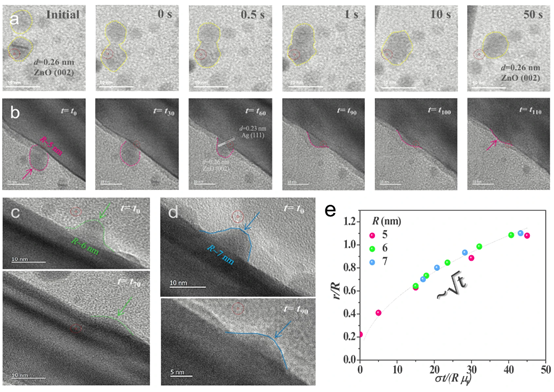

圖3. 氧化鋅和銀納米線動態原位分析
1.為了探究為何該方法能實現優越的電極性能，作者研究了ZnO納米顆粒和ZnO-AgNWs的原位動態演變。圖3a-d清晰地展示了ZnO顆粒之間的碰撞融合過程，以及ZnO從粘附到平鋪在AgNWs表面上的過程。
2.圖3e則概括了ZnO粘附在AgNWs表面的潤濕過程。通過r/R ~ σt/Ruf擬合，這種潤濕過程符合de Gennes描述的粘性液體行為。這也解釋了為何iSPM處理后，電極能具備優越的多重負載穩定性和表面平滑特征。這非常有利于各種微納器件的制備，研究者們也在補充材料中展示了電極應用在光伏器件中的場景。https://www.nature.com/articles/s41467-024-46243-6
