第一作者：Ke Zhang、Ang Cao
通訊作者：Jens K. N?rskov、Ib Chorkendorff
特別說明：本文由米測技術中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。
原創丨納米技術（米測 技術中心）
編輯丨風云
在過去的二十年，人們對于開發能夠在溫和條件進行Haber-Bosch催化合成氨的催化劑進行廣泛深入的研究。設計更加合理的催化劑需要理論指導和機理的認識。最近，人們提出了通過調控自旋將Co等磁性金屬用于合成氨催化劑，這種調節自旋是通過向催化位點引入雜原子的方式實現。

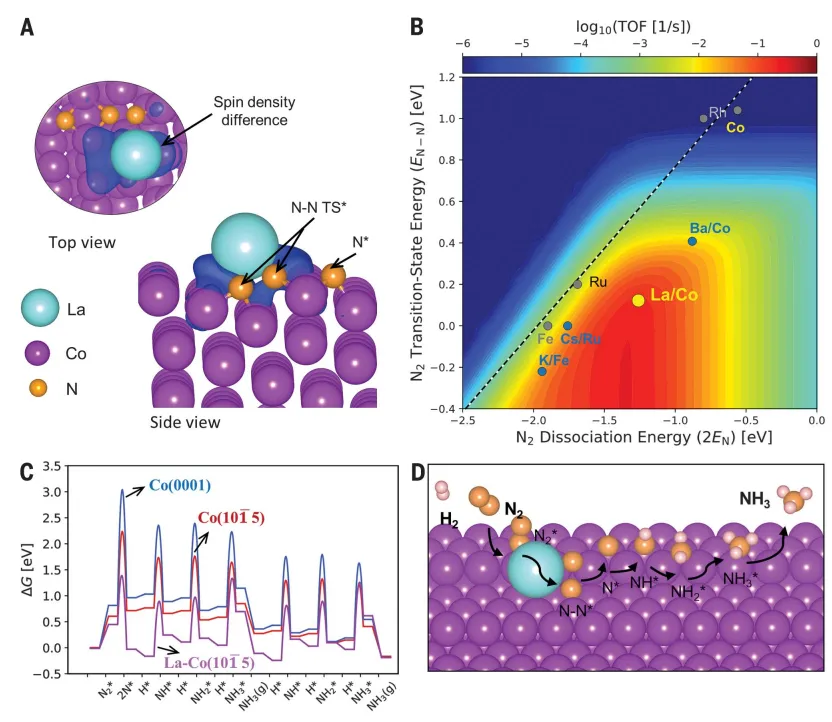

有鑒于此，丹麥技術大學Jens K. N?rskov、Ib Chorkendorff等報道通過理論研究和實驗驗證的方法研究La/Co催化劑體系的合成氨催化。作者研究了Co單晶和Co納米粒子模型在溫和條件下的合成氨催化活性，發現吸附La原子的Co臺階的B5位點是合成氨的催化活性位點。在350 ℃和1 bar 進行合成氨催化反應，La/Co催化劑的TOF達到0.47±0.03 s-1，這個性能比其他催化劑在相同條件下的催化活性更加優異。

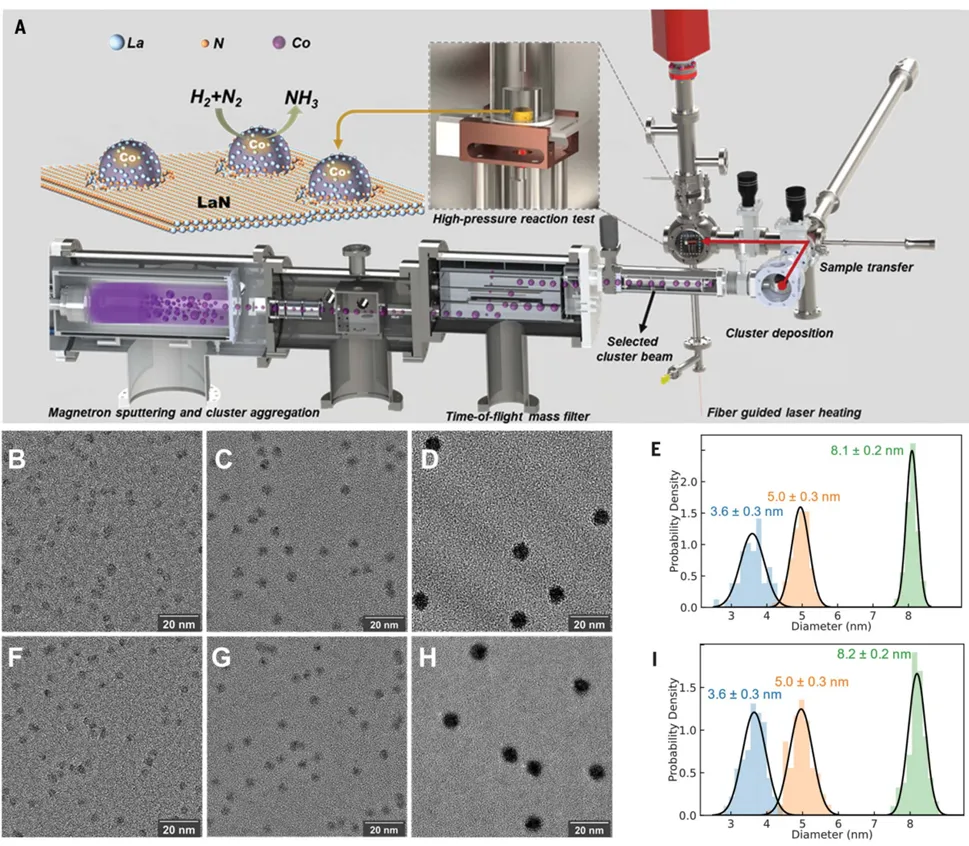

作者通過磁控濺射沉積法在LaN基底上沉積2.5~8 nm不同尺寸的Co納米粒子，并且考察不同尺寸Co納米粒子的合成氨催化活性。催化活性研究結果顯示，隨著Co納米粒子尺寸的減少，催化活性的變化趨勢單調增加。
制備尺寸明確的Co納米粒子催化劑
作者考察了La/Co B5催化活性位點與催化活性之間的關系，對不同尺寸Co納米粒子的B5原子位點數目進行計算，從而將實驗測試的合成氨催化反應性能與每個B5原子對應，結果顯示不同尺寸的Co金屬納米粒子計算后的每個B5原子的TOF數值一直在0.3 s-1附近。Co/LaN催化劑的La-Co在催化反應過程的穩定性

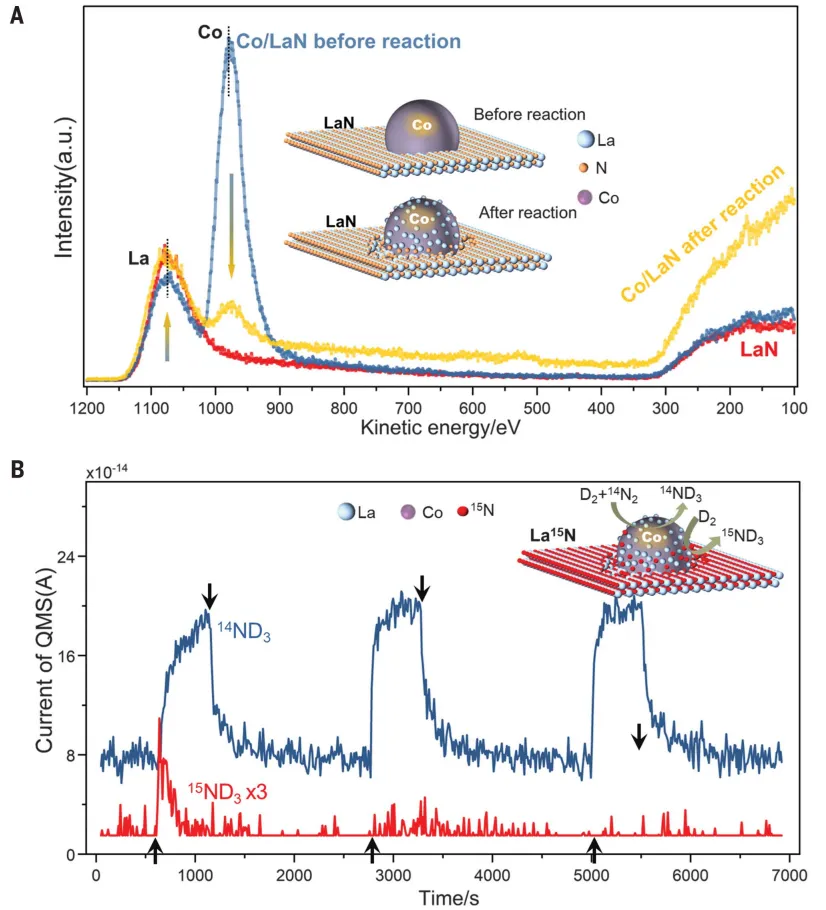

作者使用XPS和He+低能離子散射表征技術（LEIS, low-energy ion scattering）研究催化劑的動態變化。表征結果顯示，催化反應前后，La和N的價態沒有發生改變。此外，LEIS表征發現催化反應后，催化劑表面吸附許多H，N，NHx物種。Co納米粒子在催化反應過程中保持比較好的穩定性，未曾發生明顯的燒結。
考察催化劑的穩定性

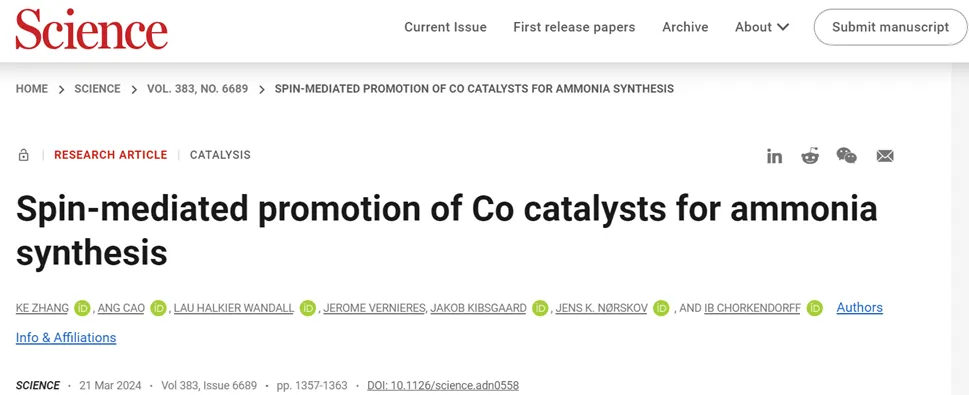

Ke Zhang?, Ang Cao?, Lau Halkier Wandall, Jerome Vernieres, Jakob Kibsgaard, Jens K. N?rskov*, Ib Chorkendorff*, Spin-mediated promotion of Co catalysts for ammonia synthesis, Science 2024, 383(6689), 1357-1363DOI: 10.1126/science.adn0558https://www.science.org/doi/10.1126/science.adn0558
第一作者：Shaofeng Li, Yuanyuan Zhou
通訊作者：Jens K. N?rskov、Ib Chorkendorff
通訊作者單位：丹麥技術大學
圖1. 優化溶劑對Li-NRR電催化過程的影響氨對于化肥和化工領域具有非常重要的意義，而且還有可能成為一種不含碳的能源。電催化合成氨能夠在溫和條件將氮氣轉化為氨，從而有機會替代高耗能的Haber-Bosch過程。Li介導的氮氣還原反應（Li-NRR）是一種具有前景的連續相電催化合成氨技術，這種技術將氮氣還原和氫氣氧化的反應耦合。Li-NRR反應過程通常使用四氫呋喃（THF）溶劑，這種溶劑可能發生聚合，而且容易揮發，因此難以應用于長期電催化合成氨。有鑒于此，丹麥技術大學Jens K. N?rskov、Ib Chorkendorff等發現一種鏈?zhǔn)接袡C醚溶劑，這種有機醚不會發生聚合，而且具有非常高的沸點（162 ℃），能夠在氣體擴散電極表面形成致密的固體電解質界面SEI（solid-electrolyte interphase），改善生成氨的電催化反應以及電解質的穩定。 在1 bar和室溫下進行流動相電催化，面積為25 cm2的電極穩定工作的時間達到300 h，電能轉化為氨的效率達到64±1 %，產生的氣態NH3濃度高達~98 %。這項研究說明選擇合適的溶劑對于合成氨技術的重要作用。考察了兩種環醚溶劑（THF、1,3-二氧戊環烷DOL）和兩種鏈?zhǔn)矫讶軇ǘ籽趸彝镈ME、二乙二醇二甲醚DG），通過電極面積為25 cm2的流動相電解槽考察幾種醚溶劑對Li-NRR電催化反應的影響。在流動相電催化反應過程中，作者發現DME和DG表現比THF更低的電阻。在優化的反應條件下，使用DME和DG能夠獲得的法拉第效率分別達到81±1 %和76±1 %，性能都優于THF所能達到的法拉第效率（63±1 %）。而且作者通過D2同位素標記表征實驗，說明DME和DG能夠與EtOH溶劑適配。圖3. 溶劑的穩定性以及形成的電解質界面
考察DOL對電解液穩定性發現，液態LiBF4-DOL電解液甚至在非電催化反應條件下2 h后轉變?yōu)槟z態。而且通過NMR表征驗證說明DOL溶劑發生聚合。THF溶劑在14 h Li-NRR電催化反應后發生聚合。
相比而言，LiBF4-DG在300 h的連續Li-NRR電催化反應過程中未曾發現明顯的變化。考察溶劑電化學氧化反應的結果顯示，DG和DME具有優異的穩定性。
以上結果說明DG溶劑在Li-NRR電催化反應中具有優異的穩定性。
作者通過XPS、XRD、SEM等表征手段驗證溶劑在形成SEI過程中的作用。使用DG溶劑時，SEI形成顆粒結構沉積，形成均勻的薄層SEI。THF作為溶劑時，SEI形成不僅覆蓋了氣體擴散電極，而且相互連接并堵塞孔結構。
冷凍透射電子顯微鏡表征結果驗證了DG溶劑所生成尺寸為13±2 nm的納米顆粒。在100 h和300 h的電催化反應后，納米顆粒的尺寸分別為16±3 nm和22±3 nm。在300 h電催化反應后，沉積的SEI層厚度為~240 nm，由13-22 nm的納米粒子組成。相比而言，當使用THF溶劑時，2.4 h后沉積的顆粒尺寸就高達433±78 nm。
長時間電催化性能
通過控制循環電催化實驗研究流動相電催化反應的性能。當使用THF溶劑，在10 h工作后陽極電位開始增加，在14.4 h后增至1.68 V，隨后由于發生驗證的THF溶劑揮發和聚合現象作者停止實驗。當使用DME溶劑，雖然DME比THF表現更好的穩定性，但是同樣在26 h后發生類似的陽極電位增加和揮發（DME沸點85 ℃）。
當使用DG作為溶劑時，在300 h連續電催化反應過程中，陽極平均電位保持低于1 V。當使用DG溶劑時，300 h電催化反應后的合成氨法拉第效率為64 %。但是使用THF溶劑時，14 h后合成氨的法拉第效率降低至28 %；使用DME溶劑時，27 h后合成氨的法拉第效率降至48 %。研究結果顯示，THF溶劑的法拉第效率的衰減是因為THF蒸發、聚合、溶劑氧化所導致。 氨在氣相和電解液中的分布情況與溶劑密切相關。當使用DG溶劑時，在300 h電催化反應后，98 %的氨分布于氣相。在300 h電催化反應過程中，總共生成4.6 克NH3，其中氣相NH3達到4.5 克。這個實驗首次將Li-NRR電催化的NH3產量達到克級，而且95 %的NH3是氣相產物。
這項研究說明發展穩定的溶劑對于Li-NRR電催化反應的重要意義，通過穩定的溶劑成功的實現了長期穩定的Li-NRR電催化制備氨，而且通過選擇合適的溶劑優化產物的分布。此外，這項工作使用高比表面積的氣體擴散電極和流動相電催化反應器，將電流密度從6 mA cm-2提高至60 mA cm-2。
雖然這項工作取得顯著的進步，但是仍然無法滿足Li-NRR的工業化需求。進一步的人們需要從改善氣體擴散電極、電解液、循環過程、設計反應器等方面進行創新。Li, S., Zhou, Y., Fu, X. et al. Long-term continuous ammonia electrosynthesis. Nature (2024)DOI: 10.1038/s41586-024-07276-5https://www.nature.com/articles/s41586-024-07276-5NH3是合成化肥和各種氮化合物的關鍵，目前人們將Li介導氮還原反應發展為一種具有前景的溫和條件合成氨技術。質子傳輸在Li介導氮還原制氨反應的質子轉移過程起到關鍵作用。但是目前人們對于Li介導氮還原制氨電催化反應的質子傳輸分子的結構-性能關系以及質子傳輸分子的設計理念并不清楚。 有鑒于此，丹麥技術大學Jens K. N?rskov、Ib Chorkendorff等發展了一種驗證質子傳輸分子的方法，而且建立了質子傳輸分子的設計理念，發現苯酚是一種性能優異的質子傳輸分子。（1）作者在連續相反應器對幾種類型的質子傳輸分子的性能進行系統的評價，在各種測試的質子傳輸分子中，發現苯酚具有最好的法拉第效率（72±3 %），比乙醇（目前常用的傳輸質子分子）的效率更好。（2）通過原位同位素標記質譜表征技術實驗驗證苯酚具有質子傳輸能力，并且通過進一步的傳質模型說明反應機理。Fu, X., Xu, A., Pedersen, J.B. et al. Phenol as proton shuttle and buffer for lithium-mediated ammonia electrosynthesis. Nat Commun 15, 2417 (2024)DOI: 10.1038/s41467-024-46803-whttps://www.nature.com/articles/s41467-024-46803-w
