1. 美國國家癌癥研究所Nature Nanotech.：克服輸液反應的經典策略

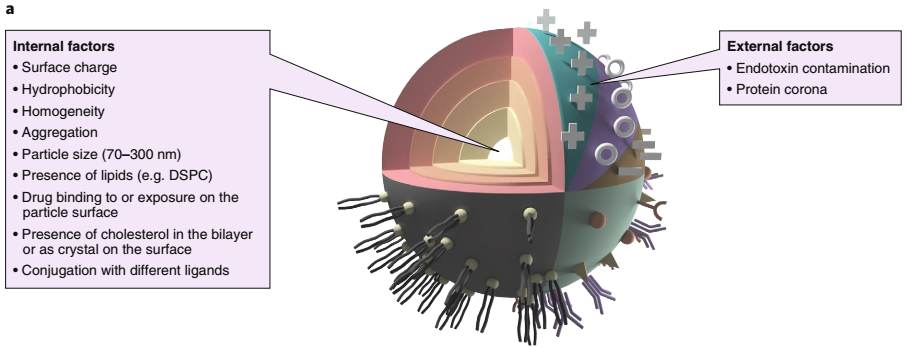

輸液反應(IRs)一種是復雜的，免疫介導的反應，主要是指患者在接受靜脈注射藥物后的幾分鐘到幾個小時內所產生的副作用結果。包括傳統(tǒng)藥物(例如生物制劑和小分子)和新藥物(例如基于納米技術的產品)在內都有可能產生輸液反應。雖然IRs并不是納米藥物所獨有的，但它也是影響納米技術藥物產品走向臨床轉化的重要障礙之一。Szebeni等人對納米藥物產生IRs的機制的進行了描述，對現(xiàn)有的實驗結果進行了總結；同時也回顧了在體外和在體內研究納米藥物的IRs的各自優(yōu)點和局限性；最后也提出了改善和克服這一問題的策略與方法。
Szebeni J,Simberg D, et al. Roadmap and strategy for overcoming infusion reactions tonanomedicines[J]. Nature Nanotechnology, 2018.
DOI: 10.1038/s41565-018-0273-1
https://doi.org/10.1038/s41565-018-0273-1
2. 哈佛醫(yī)學院ACS Nano：納米制劑提高靜脈局部麻醉的持續(xù)時間和安全性

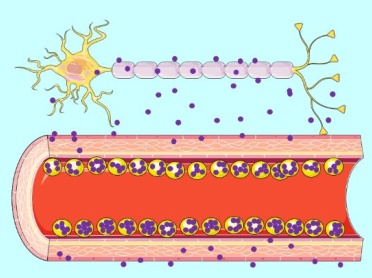

靜脈局部麻醉(IVRA)通常被用來麻醉肢體，而麻醉藥物釋放可能產生的毒性以及術后的疼痛等問題也是IVRA所面臨的挑戰(zhàn)。Weldon等人開發(fā)了一種15 nm的布比卡因制劑 M-Bup并測試了它在鼠尾靜脈IVRA模型中的效果。實驗用止血帶將活性物質在尾巴中限制了15分鐘，去除止血帶后, 發(fā)現(xiàn)M-Bup可以提供4.5 h的局部麻醉時間，這比更大劑量的自由布比卡因的效果高出兩倍。實驗也發(fā)現(xiàn)與M-Bup相同藥物劑量的100 nm脂質體布比卡因(L-Bup)則不會引起麻醉。同時，在接受M-Bup治療的動物中，布比卡因的血液濃度要低于L-Bup和自由的布比卡因，這表明其具有更高的安全性。
Weldon C,Ji T J, et al. Nanoscale Bupivacaine Formulations to Enhance the Duration and Safety of Intravenous Regional Anesthesia[J]. ACS Nano, 2018.
DOI:10.1021/acsnano.8b05408
https://pubs.acs.org/doi/10.1021/acsnano.8b05408
3. 李玉良&酒同鋼Nano Lett.：21.01%效率，石墨炔提高鈣鈦礦太陽能電池性能

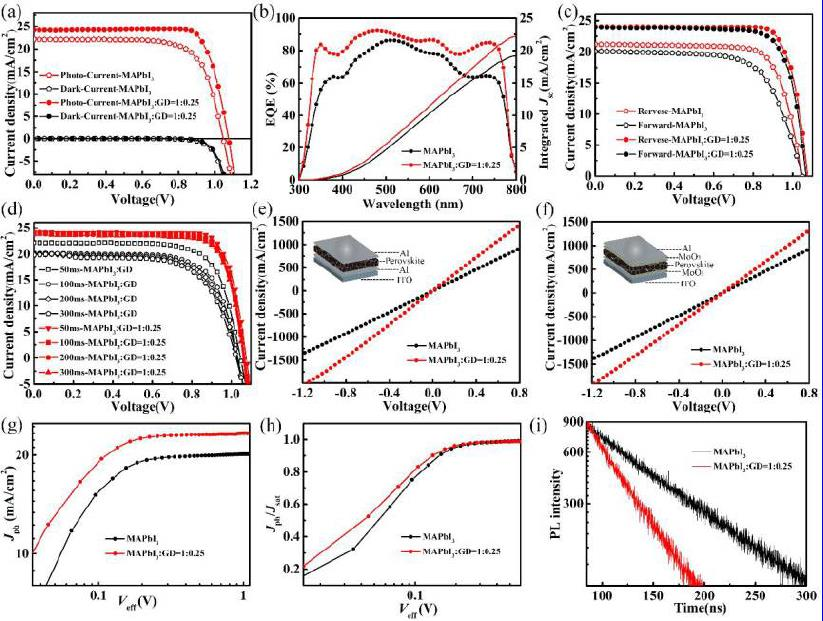

李玉良聯(lián)合酒同鋼課題組首次采用石墨炔（GD）作為鈣鈦礦活性層中的主體材料。在電池中制備時，GD活性材料占比為25%時，效率最高為21.01％，并無回滯現(xiàn)象。研究發(fā)現(xiàn)GD作為主體材料，對鈣鈦礦活性層的形貌和結晶產生顯著影響，進而提高光電性能。通過引入GD，MAPbI3薄膜具有高度結晶、大尺寸晶疇和較少的晶界。器件穩(wěn)定性也得到顯著改善。該研究表明，石墨炔作為主體活性物質提高鈣鈦礦太陽能電池的性能具有很大的潛力。
Li J, etal. Graphdyine as Host Active Material for Perovskite Solar Cell Application[J]. Nano Letters, 2018.
DOI: 10.1021/acs.nanolett.8b02863
https://doi.org/10.1021/acs.nanolett.8b02863
4. Goodenough 新作：Li3N修飾的Garnet 電解質用于高溫全固態(tài)鋰電池

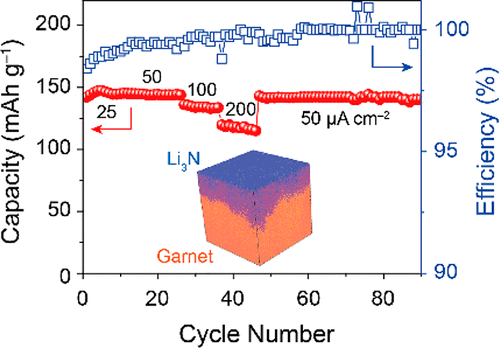

石榴石型固態(tài)電解質表面的Li2CO3不僅會阻塞表面的離子傳導，而且會使電極-電解質界面阻抗增大。Goodenough 等利用具有Li+電導性的Li3N替代了Li2CO3有效降低了界面阻抗。和原有Li2CO3表面相比，Li3N不僅能夠提供界面處的離子電導，而且還可以為電極-電解質界面提供良好的潤濕性。此外，Li3N的引入強化了金屬鋰負極與石榴石型固態(tài)電解質的界面接觸，而且抑制了長期循環(huán)過程中界面上的氧化還原反應。因此，使用Li3N修飾的電解質的對稱電池具有超低的電化學極化和長期穩(wěn)定的鋰沉積/剝離行為。他們還首次裝配了40 ℃高溫條件下能夠穩(wěn)定循環(huán)的全固態(tài)Li/LiFePO4電池。
Xu H, Li Y, et al. Li3N-Modified Garnet Electrolyte for All-Solid-State Lithium Metal Batteries Operated at 40°C[J]. Nano Letters, 2018.
DOI: 10.1021/acs.nanolett.8b03902
https://pubs.acs.org/doi/10.1021/acs.nanolett.8b03902
5. AEM：雙面“納米磚墻”同時抑制多硫化物穿梭和枝晶生長

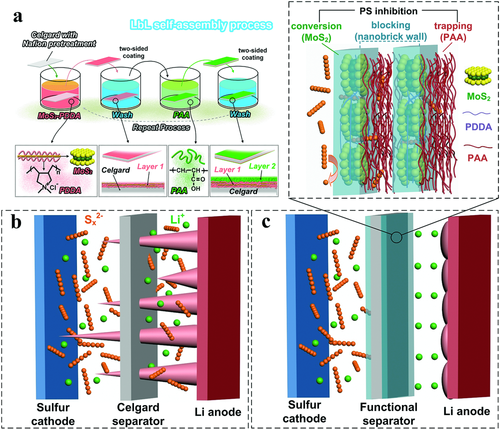

多硫化物的擴散效應和鋰枝晶的生長嚴重限制了Li-S 電池的實際應用。盡管有很多材料被用來解決這兩項障礙，但是從Li-S電池實際應用的角度來說，我們仍然需要簡單、可大規(guī)模拓展的方法。在本文中，研究人員首次報道了層層自組裝的二維材料可以修飾隔膜使其具備抑制多硫化物穿梭和鋰枝晶的生長。由MoS2/聚（二烯丙基二甲基氯化銨）雜化材料與聚丙烯酸共同構成的雙面“納米磚墻”結構成功地實現(xiàn)了對多硫化物的物理阻隔和化學吸附。同時，堅固的MoS2離子電導層增強了隔膜的機械性能，又對鋰沉積過程實現(xiàn)了調控，從而能夠抑制鋰枝晶的生長。因此，使用這種超輕隔膜的Li-S電池在長達2000周的循環(huán)后保持較高的容量保持率和高達2 mAh/cm2的超高面容量。
Wu J, ZengH, et al. Ultralight Layer‐by‐Layer Self‐Assembled MoS2‐Polymer Modified Separator for Simultaneously Trapping Polysulfides and Suppressing Lithium Dendrites[J]. Advanced EnergyMaterials, 2018.
DOI: 10.1002/aenm.201802430
https://onlinelibrary.wiley.com/doi/full/10.1002/aenm.201802430
6. Energy Storage Materials綜述：用于安全鋰電池的LATP固態(tài)電解質研究進展
鋰電池是電子器件和電動汽車等儲能器件不可或缺的關鍵部件。然而，高可燃性/反應活性/揮發(fā)性液態(tài)電解質的使用不僅會造成電池燃燒甚至爆炸的安全風險，而且還會電解質與電極之間持續(xù)的副反應。具有高離子電導率、低離子擴散阻抗、良好化學相容性和穩(wěn)定的電化學性能的固態(tài)電解質是開發(fā)安全高比能鋰電池的關鍵部件。具有高離子電導和低生產成本的NASICON型LATP固態(tài)電解質是一種有前途的固態(tài)電解質體系。本文系統(tǒng)概括了LATP型固態(tài)電解質在近年來的研究成果，其中包括有關離子電導機理、合成手段的基礎研究。此外，本文還探討了影響其離子電導率的關鍵參數(shù)并給出了LATP在多種電化學體系中的應用實例。
Xiao W, Wang J, et al. Recent Advancesin Li1+xAlxTi2?x(PO4)3 Solid-State Electrolyte for Safe Lithium Batteries[J]. Energy Storage Materials, 2018.
DOI: 10.1016/j.ensm.2018.10.012
https://www.sciencedirect.com/science/article/pii/S2405829718309991?dgcid=rss_sd_all
7. 王中林/胡陳果Nano Energy：摩擦電傳感器讓機器人更靈活！

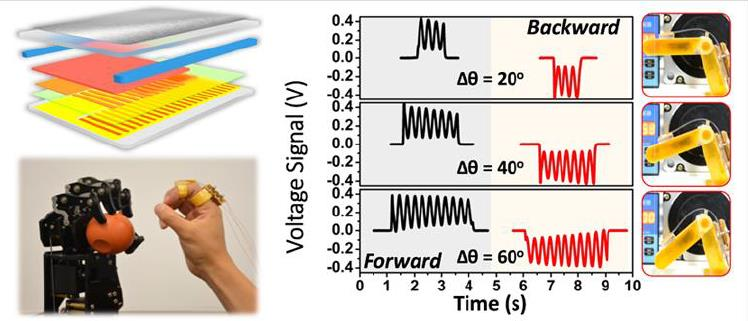

在人機交互中，機器人手應該像人的手一樣靈活。人類操作機器人通過更加自然和精確的手勢而不是手柄或按鈕。胡陳果和王中林團隊通過計算摩擦電傳感器的光柵滑動模式引起的脈沖，簽正/負脈沖以表示屈曲/伸展，手指關節(jié)的角度可以用絕對值確定位置。傳感器的特點是在鉸鏈模型上證明直接量化手指關節(jié)的屈曲-伸展度/速度，這有助于實現(xiàn)機器人手同步控制系統(tǒng)。
Pu X, etal. Rotation sensing and gesture control of a robot joint via triboelectricquantization sensor[J]. Nano Energy, 2018.
DOI: 10.1016/j.nanoen.2018.10.044
http://www.sciencedirect.com/science/article/pii/S2211285518307675
8. Nano Energy：厲害了！淀粉也能提高鈣鈦礦太陽能電池性能！

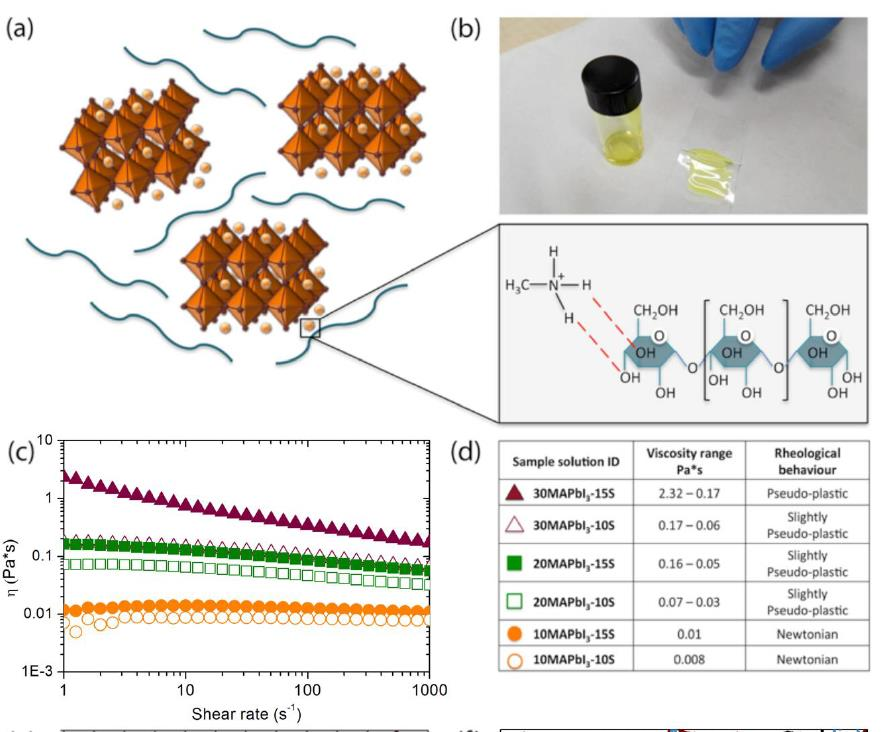

Giuri等人采用淀粉生物聚合物作為流變改性劑以調整鈣鈦礦前體溶液的粘度，并且不使用有毒溶劑，以獲得均勻的鈣鈦礦薄膜。重要的是，基于MAPbI3鈣鈦礦-淀粉復合薄膜的平面太陽能電池，效率為17.2％，這是聚合物-鈣鈦礦混合物報道的最高值。該聚合物也改善電池的水分穩(wěn)定性，在潮濕環(huán)境中儲存800小時以上（50％濕度）。
Giuri A,et al. Polymeric Rheology Modifier allows Single-Step Coating of Perovskite Ink for Highly Efficient and Stable Solar Cells[J]. Nano Energy, 2018.
DOI: 10.1016/j.nanoen.2018.10.039
http://www.sciencedirect.com/science/article/pii/S2211285518307651
