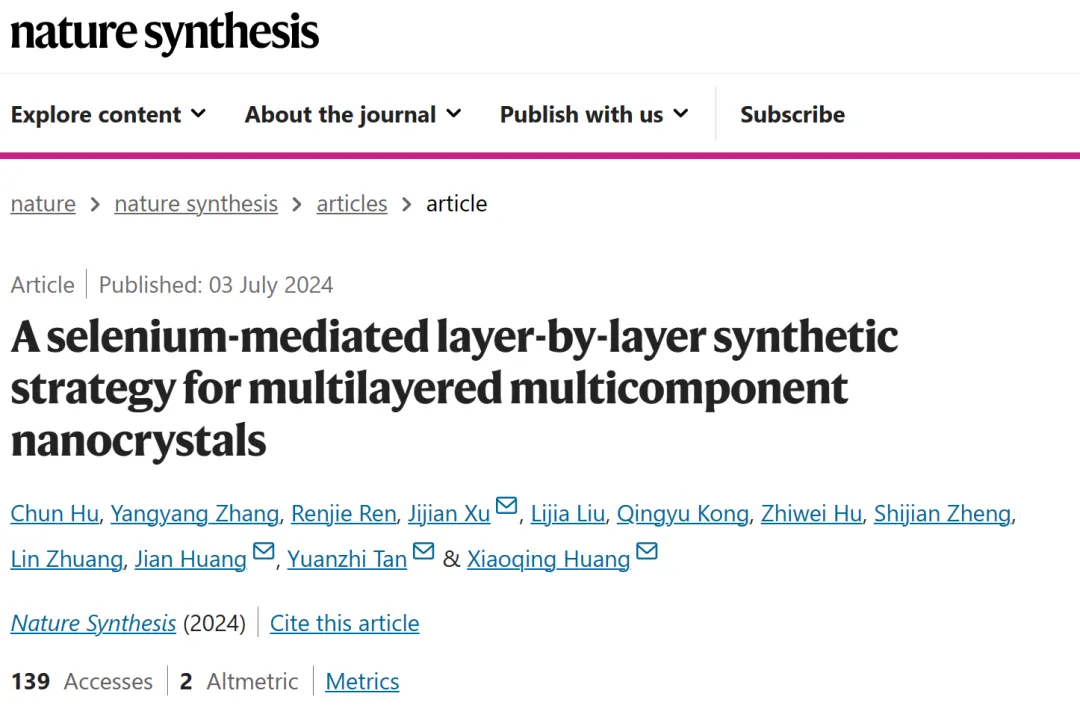

第一作者：Chun Hu, Yangyang Zhang, Renjie Ren通訊作者：黃小青教授，譚元植教授，黃健研究員，徐吉健教授通訊作者單位：廈門大學，上海大學，香港城市大學規則有序異質結納米晶具有許多應用領域，但是由于溶液相環境中的納米成核和生長過程難以調控，因此導致原子精度的多組分納米結構的設計與合成非常困難。有鑒于此，廈門大學黃小青教授、譚元植教授、上海大學黃健研究員、香港城市大學徐吉健教授等報道層層自主裝生長策略實現了模塊化合成規則多層結構異質結納米晶體。 作者使用Se封端劑防止納米結構的自組裝、團聚、晶相分離，根據金屬-Se化學鍵結合強度的不同，能夠?qū)Ц窠饘僭右苿?dòng)的順序進行排序，從而以層層生長的方式構筑規則納米結構。通過Se封蓋劑分子與Se介導的柯肯達爾效應，從而能夠合成規則多層（一層~5層）納米結構膠體納米晶。系統合成了32個Pt基納米晶（含有Pt, Ru, Cu, Co, Ni, Fe, Zn），合成的多金屬納米晶的內部由規則排列的Pt-M層組成，其中M=Zn, Cu, Ni, Co, Fe，內層排列的順序?yàn)?Pt–Zn), (Pt–Cu), (Pt–Ni), (Pt–Co), (Pt–Fe)，外層為Ru。合成的多層結構納米晶體PtRuZn-SKE（SKE，Se介導的柯肯達爾效應）在堿性聚合物電解液燃料電池中能夠作為氫氧化催化劑，H2-O2燃料電池的峰值功率密度達到1.52 W cm-2，H2-空氣燃料電池的峰值功率密度達到1.12 W cm-2，能夠在600 mA cm-2電流密度穩定工作100 h（電壓保留83.6 %）。這項合成技術為合成復雜納米晶體材料提供結構可預期的方法。
提出了硒封蓋劑和柯肯達爾效應合成多層多元金屬組分Pt納米材料的方法。作者使用Se試劑避免納米晶的自組裝或過度生長，避免相分離，通過這種方法實現了合成具有尺寸較小且組成豐富的多元金屬納米晶。作者使用H2SeO3分子作為封蓋劑，合成了單一金屬到五元金屬的規則結構納米晶，共合成了32個不同成分的含Pt納米粒子。通過Se試劑的幫助，納米晶內的原子實現了規律的層層分布，分布的規律為內層原子排列的順序?yàn)?Pt–Zn), (Pt–Cu), (Pt–Ni), (Pt–Co), (Pt–Fe)，外層為Ru。柯肯達爾效應通常基于缺陷介導原子擴散的機制，對于含有多種原子的體系，當原子在晶格內相互競爭進行擴散的時候，在局部產生偏析現象，而且能夠?qū)е聼o(wú)序的金屬間結構。當體系引入封蓋劑，Se與不同金屬之間產生強度不同的相互作用，因此能夠形成控制納米晶成核和生長。不同金屬與Se之間的相互作用的區別非常明顯，因?yàn)橐恍┙饘倥cSe具有非常強的相互作用。通過封端劑分子能夠?qū)⒃拥臄U(kuò)散從兩種途徑變成一種途徑。當M-Se的相互作用比較適中（>-0.9 eV/atom），從而能夠從外至內形成規則原子排序（Ru–Fe–Co–Ni–Pt–Cu–Zn）。
結構表征
圖3. PtRu-SKE的合成與結構表征首先合成Pt納米晶和二元PtM (M=Cu, Co, Ni, Zn, Fe, Ru)納米晶，單一元素納米晶和二元納米晶的合成過程使用硒試劑并且得到尺寸較小的納米晶。二元納米晶體中，PtRu、PtFe、PtZn發生組裝，PtCo、PtNi、PtCu生成尺寸更大的納米晶。通過硒試劑，能夠破壞自組裝，比如硒試劑能夠阻止PtRu形成納米花，轉而形成納米粒子，結構表征結果顯示PtRu-SKE具有核殼結構，Pt和Ru分別作為核、殼。XPS表征結果顯示，在PtRu-SKE和PtRu中（PtRu樣品是不加硒封蓋試劑得到的），Pt0占主要成分，而且存在少量Pt2+。比較Pt0和Pt2+的比例，發現PtRu-SKE的Pt價態偏高一些。通過XANES表征進一步說明合成樣品中Pt 的價態與Pt箔類似。Ru XANE表征結果顯示PtRu-SKE和PtRu樣品的Ru具有金屬性，但是稍微呈現為氧化態，尤其是PtRu-SKE樣品的氧化更加明顯。在PtRu-SKE樣品中，Ru更容易在Pt的表面生長。在使用硒封蓋劑的情況下發現三元納米晶（PtRuM1）、四元納米晶（PtRuM1M2）、五元納米晶（PtRuM1M2M3）都具有類似的層層生長現象。比如，PtRuM-SKE三元納米晶體系中，PtNi容易成核并且生成(Pt-Ni)@Ru核殼結構；在PtRuCoCu-SKE體系和PtRuCoNiCu-SKE體系中，分別能夠生成(Pt–Cu)@(Pt–Co)@Ru和(Pt–Cu)@(Pt–Ni)@(Pt–Co)@Ru結構。 圖4. 多層結構納米晶的形成機理這些研究現象說明硒作為封蓋試劑能夠控制納米晶的成核與生長過程。分別在合成的不同時間點研究PtRuCoCuZn-SKE和PtRuCoCuZn的生長情況。當體系加入硒封蓋試劑，94.03 %的Pt2+在5 min內被還原為Pt，未加入硒封蓋試劑時，只有77.93 %的Pt2+還原為Pt。但是，Ru3+的還原速率在120 min的生長過程中一直非常緩慢。這說明Pt與Ru之間的還原電勢具有顯著區別，而且硒封蓋試劑有助于不同元素之間分離。而且，當體系加入硒封蓋試劑，Cu2+和Co2+的還原反應速率加快，但是Zn2+的還原速率基本不變。此外，發現硒封蓋試劑能夠影響納米晶的相變。因此，硒封蓋試劑在合成Pt基納米晶的過程中起到控制成核和控制生長的作用，能夠影響納米粒子的尺寸、形貌、晶相。
理論計算研究擴散機理
圖5. DFT理論計算多層結構的形成機理作者首先研究M-Se的合成能量變化以及擴散的活化能。但是實際情況形成多層的過程中，硒封蓋實際不僅能夠與外層原子之間相互作用，而且對于形成層-層結構，內部原子的擴散作用起到更加重要的作用。因此，通過VASP進行DFT理論計算，進一步驗證生成多層納米結構的機理。首先硒原子接觸Pt晶格表面，能夠吸附在表面，隨后硒原子與Pt晶格發生原子交換，原子交換到Pt晶格內的過程導致體系的能量增加2.68 eV。當硒原子在Pt表面形成一層原子覆蓋層后，能夠發生兩個過程：(1) 硒封蓋原子層能夠起到篩選作用，使得與硒之間具有強相互作用的原子保留在最外層。(2) 進入Pt晶格內的原子能夠通過空位誘導的原子動力學，產生可控的逆向柯肯達爾效應。Ru和Fe原子能夠從Pt層拖出，從而導致金屬位點的電荷密度重排。對于Co和Ni原子，對于Pt晶格的結構和電荷密度影響低于Cu和Zn，基本上不會產生明顯影響。因此這種硒封蓋試劑分子對原子篩分的順序：Ru, Fe>Co, Ni>Cu, Zn。作者計算了M-Se的電荷密度差情況。通常強化學鍵導致更大的電荷密度波動變化。在M-Se納米晶中，Ru和Fe具有強化學鍵并且導致電荷密度發生顯著的重排。而且，在實驗中觀測發現硒能夠?qū)⒍喾N元素引入同一個納米晶，并且阻礙晶相偏析，說明M-Se的化學鍵起到非常重要的作用。這個現象說明M-Se的形成能對于控制層狀結構非常關鍵。此外，硒封蓋試劑能夠顯著降低納米粒子的表面能，說明封蓋試劑在形貌控制中的作用。對表面能的計算結果顯示，使用硒封蓋試劑的表面能降低至24-31 %，因此使得小尺寸納米顆粒的熱穩定性更強。測試合成樣品的堿性HOR催化活性，并且說明這種樣品的優異性能。研究PtRuZn-SKE、PtRu-SKE、PtRu催化劑的性能，并且以商業PtRu/C催化劑、Pt/C催化劑對比。在H2飽和0.1 M KOH電解液使用三電極體系，測試得到催化劑的交換電流密度（jO, disk）、動力學電流密度（jk, disk）。催化劑的jo, disk順序遵循PtRu < C-Pt/C < C-PtRu/C < PtRu-SKE < PtRuZn-SKE。PtRuZn-SKE催化劑具有最高的交換電流密度jo, disk（3.54 mA cmECSA-2），而且PtRuZn-SKE的電化學表面積（3.27 mA cmECSA-2）比PtRu-SKE（1.65 mA cmECSA-2）、PtRu（0.66 mA cmECSA-2）、C-PtRu/C（0.71 mA cmECSA-2）、C-Pt/C（0.18 mA cmECSA-2）更好。 PtRuZn-SKE催化劑的表觀質量活性達到4.85 A mgPt+Ru-1，這比PtRu-SKE（1.24 A mgPt+Ru-1）、PtRu（0.1 A mgPt+Ru-1）、C-PtRu/C（0.67 A mgPt+Ru-1）、C-Pt/C（0.23 A mgPt+Ru-1）更好。進一步的組裝了堿性聚合物電解質燃料電池（APEFC）器件并且研究電催化性能，使用PtRuZn-SKE作為陽極，60 wt % Pt/C作為陰極，H2/O2/空氣（無CO2）作為反應氣體。PtRuZn-SKE的性能達到1.52 W cm-2（3.8 A cm-2），性能優于C-Pt/C（0.77 W cm-2，2.0 A cm-2），優于C-PtRu/C（0.96 W cm-2，2.0 A cm-2）。在電池的電壓為0.65 V，PtRuZn-SKE催化劑的電流密度能夠達到0.97 A cm-2，性能優于C-Pt/C（0.74 A cm-2）或C-PtRu/C（0.47 A cm-2）。PtRuZn-SKE催化劑具有非常好的穩定性，在600 mA cm-2電流密度工作100 h后，PtRuZn-SKE催化劑的電壓仍保留83.6 %。Hu, C., Zhang, Y., Ren, R. et al. A selenium-mediated layer-by-layer synthetic strategy for multilayered multicomponent nanocrystals. Nat. Synth (2024).DOI: 10.1038/s44160-024-00598-2https://www.nature.com/articles/s44160-024-00598-2
