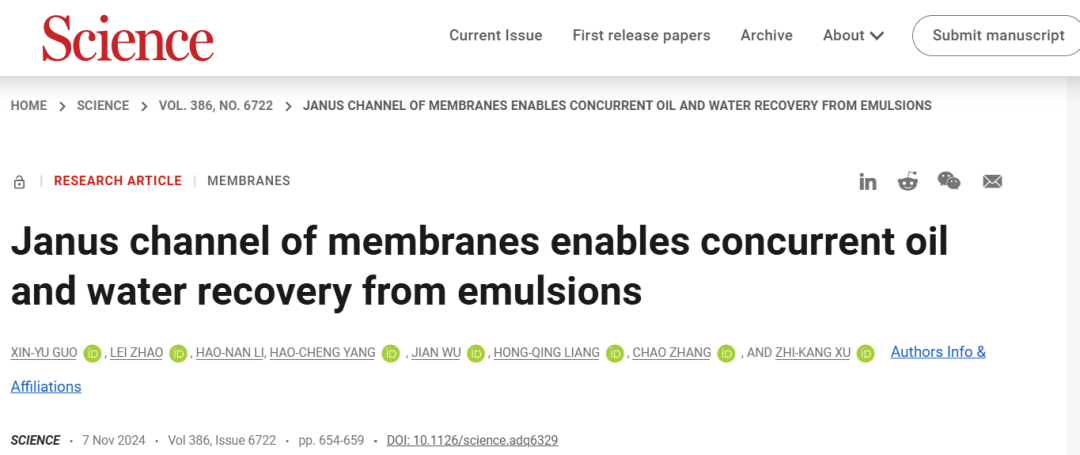

現有的分離技術難以從含有表面活性劑的穩定乳液中同時回收油相和水相，達到接近零液體排放的目標。有鑒于此，浙江大學徐志康教授、張超研究員、楊皓程研究員等提出一種Janus膜（Janus channel of membranes）概念(JCM)，通過特征性的一對親水膜和疏水膜構成的封閉結構，實現了高效地從表面活性劑穩定的乳液中同時回收油相和水相。受限設計的Janus通道能夠通過濃度富集和破乳化的反饋回路放大膜對的相互作用。這種JCM膜在回收測試過程對油和水的回收分別達到97%和75%，而且回收得到的油和水的純度高達99.9%。此外，JCM膜能夠分離處理許多乳液，并且實現接近0的液體排放。
JCM雙面膜的設計
JCM膜的關鍵結構是由親水膜和疏水膜之間形成的狹窄通道，當乳液通過蠕動泵輸送到通道中，清水從親水膜側流出，而油相收集在疏水膜側，這種JCM膜能夠安裝在許多商業微濾膜裝置內。圖2. JCM膜的寬度對分離的影響，JCM膜分離機理這個JCM雙面膜的設計中，通道的寬度起到非常關鍵的作用，通道寬度能夠顯著的影響分離過程和分離效率。當通道的寬度從125nm縮小至4nm，油相回收率從5%增加至97%，水相回收油19%增加至75%，而且回收的油和水的純度都超過99.9%。JCM分離油水的機理是對乳液的快速局部富集化，以及狹窄通道的限域效應使得碰撞增強。 作者通過公式解釋這種JCM膜增強分離的能力：其中，Co是起始濃度，J是水流量，t是保留時間，d是通道寬度，d能夠顯著影響富集的效率，因此對破乳效率和回收速率產生影響。
JCM中的親水膜-疏水膜作用
Janus膜的作用。通過對比Janus膜與疏水膜（UBC, unilateral hydrophilic channel）或者親水膜（UIC, unilateral hydrophilic channel），說明JCM雙面膜中的親水膜和疏水膜的作用。在狹窄的通道中，UBC和UIC能夠用于輸送單一種類的液體，因此能夠分別用于回收油相或者水相。JCM膜分離能夠?qū)崿F(xiàn)富集-聚結-破乳（enrichment-coalescence-demulsification）過程。JCM膜分離過程包括三個階段：（i）乳液進入通道，水能夠快速滲透通過親水性膜，發生局部乳液富集，（ii）濃縮的乳液液滴之間發生碰撞和聚結，加快破乳過程，（iii）疏水膜去除破乳化的油相，而且親水膜能夠持續的進行水滲透。與JCM膜不同，UBC和UIC膜只具有破乳或聚結的功能。因此，由于這種優勢，JCM不僅具有更高的水和油回收率，而且在處理更堅固的乳液時，回收率的損失也更低。圖4. JSM膜的反饋回路（Feedback loop）傳統的膜分離過程通常能夠?qū)е掠拖酀舛葐握{(diào)增加，這是因為只能去除其中的一個相。這種傳統膜分離過程產生濃度的極化，并且降低分離效率。但是，在JCM膜中，水滲透能夠促進液滴的富集和聚結，能夠連續的進行油去除。而且能夠消除油相減少產生的濃度極化，以及濃度極化對水滲透的負面影響。通過這種過程，構成了促進水和油持續分離的反饋回路。通過表征JCM系統中的油濃度的改變能夠驗證， UIC和UBC膜分別對油相產生單調增加或單調降低的現象，JCM膜在油含量包括濃度降低和濃度增加的過程。油滴的大小發生類似的變化規律，最初的增加歸因于水滲透引起的乳液富集。隨后富集的乳液聚結成更大的乳液，很容易被疏水膜捕獲，導致油含量的降低。通過油的含量隨著時間變化的曲線，發現JCM包括正和負區域，說明系統具有調節油濃度的能力。通過這種自我調節，能夠促進連續分離過程中的穩定運行。當體系是封閉的循環，油的含量最后發生降低。 由于這種反饋回路，JCM膜能夠快速分離油和水。通過熒光染料標記乳液在分離過程中的變化情況，測試結果顯示JCM膜的熒光強度在20min內基本上消失，UBC和UIC膜的熒光強度隨著時間基本上沒有改變，說明UBC和UIC膜的油分離性能較差。JCM膜的液滴變化情況顯示，液滴尺寸先從22.4±3.0μm增加為32.9±2.6μm，隨后減小為23.1±1.8μm，液滴的大小變化趨勢出與油的含量變化相似。最初的增加歸因于富集和聚結效應。大乳液液滴很容易被疏水膜破乳和去除，在系統中留下小液滴。值得注意的是，由于在油流出之前發生聚結和粘附，因此液滴尺寸和油含量的變化比油的流量變化更快。在這項研究中，當親水性膜帶負電荷，可以防止由陰離子表面活性劑（比如SDS）穩定的乳液液滴粘附，從而獲得相對較高的水回收率；陽離子表面活性劑（比如CTAB）會導致乳液液滴和表面活性劑在膜表面嚴重粘附，從而降低水和油的回收率，帶正電的膜對CTAB穩定的乳液實現了更高的回收率。因此，在JCM膜的親水膜部分最好使用與表面活性劑攜帶相同電荷的膜材料。 JCM不僅能夠分離水包油乳液，也可以分離油包水乳液，油的回收達到~71%，水的回收率達到~94%，回收得到的油和水純度都>99.9%。此外，相比于傳統親水膜只能處理含油量<10%的油包水乳液，JCM膜能夠處理含油量為40%的油包水乳液，并且水的回收仍達到>80%，回收的油和水純度都>99.9%。另外，由于JCM處理乳液的能力較強，能夠分離具有較小液滴尺寸和增強穩定性的乳液。此外，將JCM構筑多級裝置能夠提高分離效率，因此具有工業應用的前景。JCM能夠同時從含有表面活性劑的穩定乳液中回收油和水，為解決油水乳液回收提供了非常好的解決方案，并且取得比現有技術更好的效果。Xin-Yu Guo et al. ,Janus channel of membranes enables concurrent oil and water recovery from emulsions. Science 386,654-659(2024).DOI:10.1126/science.adq6329https://www.science.org/doi/10.1126/science.adq6329
