第一作者：Shogo Nakata, Mao Shiomi
通訊作者：Kuniharu Takei
通訊單位：大阪府立大學（日本）
研究亮點：
1. 提高柔性pH傳感器的檢測靈敏度到240 mV pH-1，這大約是能斯特理論極限的四倍。
2. 集成pH傳感器與溫度傳感器，可同時用于補償隨溫度變化的pH值和監測皮膚溫度，從而實現人體汗液中pH值和表皮溫度的實時、精確監控。
為什么要研究柔性傳感器？
柔性傳感器具有可機械彎曲和貼合任意物體表面的特性，顯著擴大了傳統剛性電子設備的應用范圍。其中，可穿戴的柔性傳感器可應用于未來的醫療保健和健康護理，提供實時、持續的健康監測。這種監測將提供關于佩戴者有價值的個性化生理信息，這將大大提高早期診斷健康狀況的可能性。
其中，用于汗液分析檢測的柔性傳感器在人體健康診斷分析中可發揮重要作用。盡管現有的一些柔性汗液檢測傳感器具有精度高、穩定好等優點，但是較低的靈敏度限制了其實際應用。例如，用于汗液監測的可穿戴pH傳感器在室溫下的pH檢測靈敏度大約為59mV pH-1，這主要受限于Nernst理論。
柔性傳感器靈敏度擬解決的問題
對于圖像和化學傳感設備，提高靈敏度的一種有效方法是使用電荷耦合器件(CCD)結構。基于CCD的化學傳感器比循環伏安法等電化學傳感方法具有更高的靈敏度，而循環伏安法的靈敏度是由Nernst理論定義的。Nernst理論也解釋了CCD結構的傳感機理：通過轉移電荷的多次積累循環，可以獲得超過理論極限的靈敏度。
然而，目前還沒有開發出一種可以取代傳統剛性圖像和化學傳感器的柔性CCD平臺。
成果簡介
有鑒于此，來自于日本大阪府立大學電子物理系的Kuniharu Takei研究團隊開發了一種基于柔性電荷耦合器件(CCD)的高靈敏度pH傳感器。

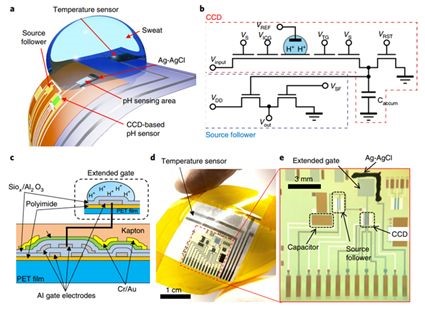

圖1. 基于CCD柔性pH傳感器
a. 基于CCD的pH傳感器與溫度傳感器集成的器件結構。
b. CCD結構的電路圖。
c. CCD結構的截面圖。
d & e. 器件全局圖。
基于CCD的pH傳感器可以通過電子電荷轉移的積累循環，達到每pH單位約240 mV的靈敏度，這大約是Nernst理論極限的四倍。此外，集成的柔性溫度傳感器可同時用于補償隨溫度變化的pH值和監測皮膚溫度，從而實現人體汗液中pH值和表皮溫度的實時監控。
這種基于CCD的柔性pH傳感器，與柔性溫度傳感器集成在一起，通過在電極上涂上離子敏感膜，為開發檢測其他化學物質的高靈敏度柔性探測器提供了借鑒。例如，這種傳感器可以通過開發能夠檢測皮膚中特定化學物質的化學膜，實現檢測汗液和皮膚氣體中的低濃度化學物質。
基于柔性CCD的pH傳感器工作原理
1. 一個正偏壓作用于輸入控制柵電壓（VICG），電子可以轉移到pH井中，其數量由pH井中的化學勢決定。
2. VICG恢復到初始柵極電壓，另一個正偏壓作用于轉移柵極電壓（VTG），pH井中的電子轉移到電容器。
3. 隨著正偏壓多次重復作用于VICG 和 VTG，電荷可以實現有效積累。在經過100次積累循環后，研究者將傳感器的靈敏度提高到240 mV pH-1。

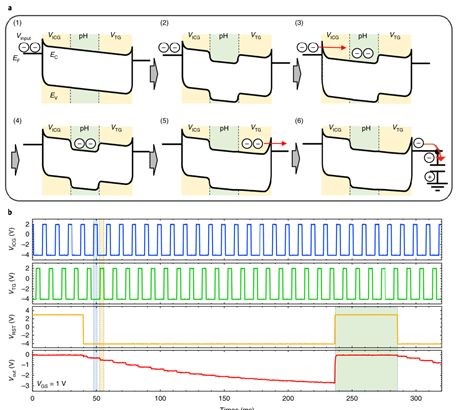

圖2. 基于CCD傳感器的基本工作機理及電學特性
a. CCD電子轉移過程的能帶圖。
b. 在VGS=1V時的輸出電壓Vout 隨電荷轉移（VICG、VTG和VRST）的變化，累積周期可達20次。

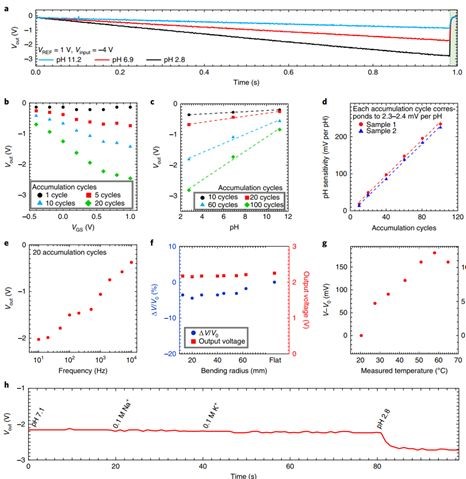

圖3. 基于CCD的柔性pH傳感器基本特性
a. 不同pH值溶液下的CCD型pH傳感器的響應。
b & c. 對于不同積累周期數，輸出電壓隨滴液的VGS(b)和pH值的變化。
d. pH靈敏度隨積累周期數的變化。
e. 輸出電壓隨工作頻率的變化。
f. 在機械彎曲過程中，輸出電壓和歸一化電壓變化率隨器件彎曲半徑的變化。
g. 不同測量溫度下的輸出電壓漂移和歸一化電壓變化率。
h. pH-溶液選擇性試驗。
柔性溫度傳感器和CCD pH傳感器系統集成
為了實現對人體健康信息的綜合檢測，研究者將柔性溫度傳感器和CCD pH傳感器有效結合，成功對人體的表皮溫度和汗液中的pH值進行實時監控。溫度傳感器的存在也同時補償了隨溫度變化的pH值。

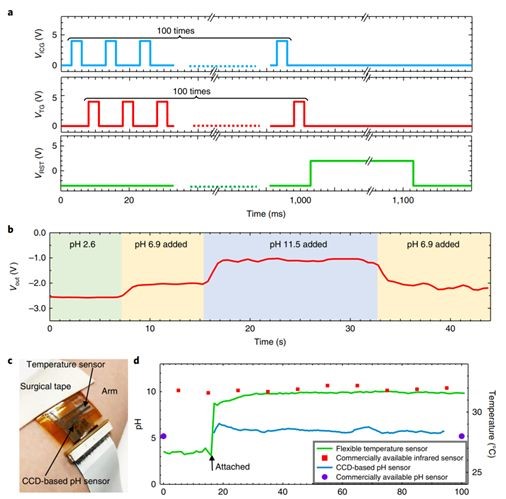

圖4. pH實時監測
a&b. (a) CCD操作序列, (b)平均輸出電壓隨CCD pH傳感器在不同pH值溶液下的變化。
c. 生理汗液和皮膚溫度測量。
d. 平均pH值和皮膚溫度監測結果。
小結
總之，該設備平臺有望在高靈敏度的多功能柔性傳感器的開發中發揮重要作用，并用于可穿戴醫療設備等多種應用中。
參考文獻
ShogoNakata, Mao Shiomi, Kuniharu Takei et al. A wearable pH sensor with high sensitivity based on aflexible charge-coupled device. Nature Electronics 2018, 1, 596–603.
https://www.nature.com/articles/s41928-018-0162-5
https://www.nature.com/articles/s41928-018-0166-1
作者簡介
Kuniharu Takei
Kuniharu Takei, 現為日本大阪府立大學副教授。2009年在豐橋技術科學大學的電子工程系獲得博士學位。2009至2013年，在加州大學伯克利分校任研究員。入選2013年度《麻省理工科技評論》“35歲以下世界排名前35位的創新者”(35 Top Young Innovators under 35)。Prof. Takei主要致力于高性能、多功能柔性可穿戴傳感器的開發應用。
