第一作者：M. Kühne, F. B?rrnert
通訊作者：Jurgen H. Smet, Ute Kaiser,
通訊單位：德國馬普固體研究所、德國烏爾姆大學
研究亮點：
1. 實現了低壓原位TEM對雙層石墨烯中鋰離子可逆插層和排列的實時觀測。
2. 發現了鋰原子在雙層石墨烯片層中間形成多層超致密的密堆積有序結構，有利于更大的鋰儲存容量。
為什么要研究這個課題？
碳材料是最常用的鋰離子可逆插層宿主材料之一，為為電化學儲能奠定了基礎。然而，工作狀態下鋰在這些碳宿主材料上的排列，鮮為人知，而這恰恰又是深入理解電化學儲能機理，提高電化學儲能性能的重要參考。
難點在哪里？
原位TEM特別不適合輕質元素，尤其是Li的表征。主要是因?yàn)長i元素的低散射橫截面不利于接收電子，而且鋰元素極易受到電子撞擊導致?lián)p傷。
成果簡介
有鑒于此，德國德國馬普固體研究所Jurgen H. Smet團隊和德國烏爾姆大學Ute Kaiser團隊發展了一種低壓原位TEM，實現了對雙層石墨烯中鋰離子可逆插層和排列的實時觀測。

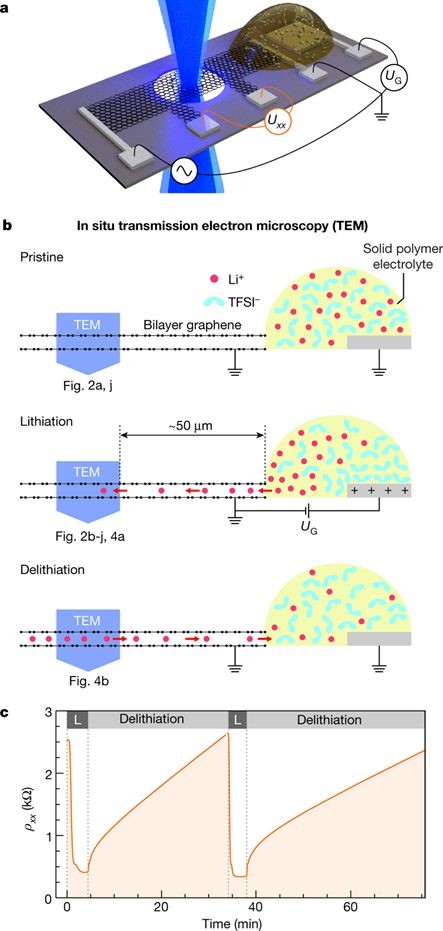

圖1. 器件示意圖和工作原理
研究人員以又長又窄的雙層石墨烯片層為研究對象，在電化學電池遠程插層中發現，鋰原子在雙層石墨烯片層中間形成多層超致密的密堆積有序結構。這表明，這種超致密有序結構使得鋰儲存容量遠超LiC6結構，而LiC6是目前為止在體相石墨中觀測到的最致密的結構。研究團隊利用球差和色差矯正實現對比度和分辨率的提高，顯微鏡測試結果與EELS和DFT計算保持一致。
總之，這項研究揭示了一種全新的鋰離子儲存機理，表明了二維材料在提高鋰電池容量方面的巨大優勢。

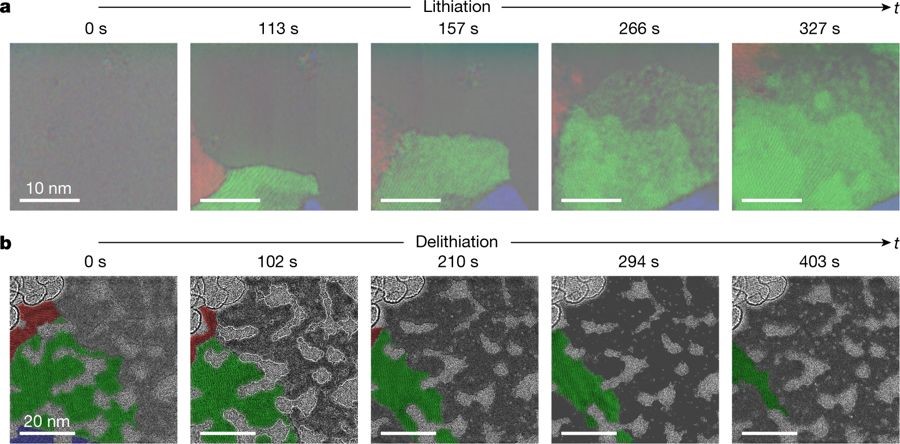

圖2. 原位TEM測試

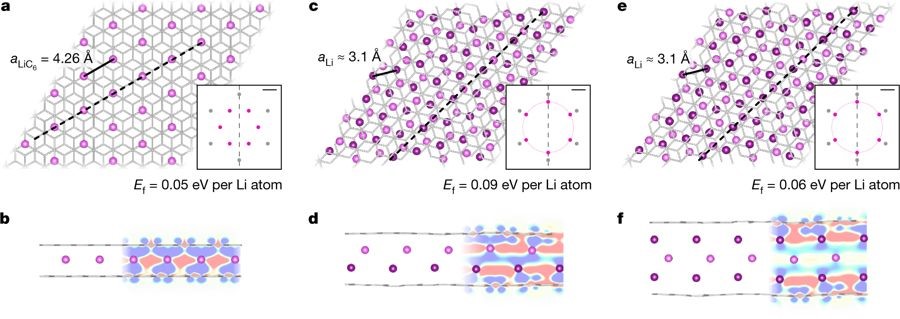

圖3. DFT計算
圖4. Li晶體生長
參考文獻：

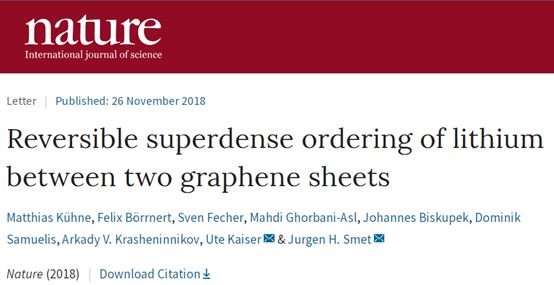

M. Kühne, F. B?rrnert, Ute Kaiser, JurgenH. Smet et al. Reversible superdense ordering of lithium between two graphenesheets. Nature 2018.
https://www.nature.com/articles/s41586-018-0754-2
