石墨烯是單層sp2雜化碳構成的同素異形體，除了氫之外的所有原子都無法透過石墨烯。
通過構筑缺陷位點能夠用于選擇性的氣體透過，目前人們通過控制缺陷的尺寸實現更到的選擇性透過。除了氣體之外，對離子的透過性具有科學意義，因為離子透過具有脫鹽、檢測、提純等應用場景。但是目前還沒有精確的實驗對鹵離子的透過過程進行檢測。
有鑒于此，維爾茨堡大學Frank Würthner教授、Kazutaka Shoyama研究員等報道納米石墨烯分子內的苯分子大小的缺陷位點透過鹵離子。
作者通過超分子的自聚集構筑了結構穩定的納米石墨烯雙層分子，由于雙層納米石墨烯的空腔只能允許2?大小的物種進入，因此任何被困在空腔內的鹵離子都必須穿透單個苯分子大小的孔。實驗測試表明F-、Cl-、Br-能夠透過單個苯分子孔，但是I-無法透過苯分子大小的孔。測試結果表明Cl具有較高的單層石墨烯透過能力，以及雙層納米石墨烯能夠選擇性結合鹵的現象為開發石墨烯的單個苯缺陷位點用于開發人工鹵受體、開發濾膜，以及構筑多層人工氯通道提供幫助。
單個苯分子孔的納米石墨烯的設計與合成
圖1. 設計納米石墨烯分子1
設計了具有單個苯分子孔的納米石墨烯1，納米石墨烯能夠形成動力學穩定的超分子二聚體。納米石墨烯1的單體具有D3h對稱結構，其中含有單個苯分子的孔。1的中心結構含有環狀菲三聚體，這個三聚體形成了單個苯的孔，周圍形成六個萘酰亞胺。兩個1的單體以30°的旋轉角度堆疊形成的雙層納米石墨烯具有1.4 ?的開放通道。通過叔丁基間三聯苯基團修飾酰亞胺的氮原子，納米石墨烯能夠形成動力學穩定的二聚體。設計的這種結構能夠最多形成12個C-H…X-氫鍵實現穩定鹵離子。

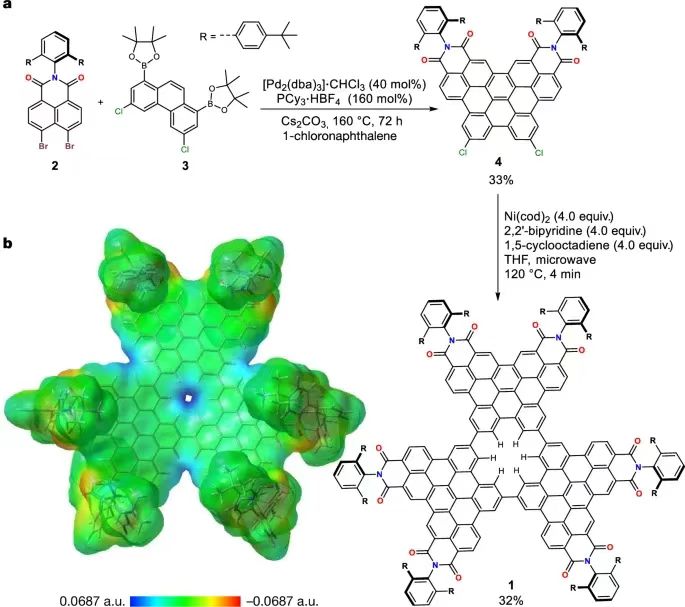

納米石墨烯1的合成。通過Pd催化串聯成環反應生成4，隨后通過微波條件Yamamoto偶聯反應，4發生環三聚反應生成完全π共軛的納米石墨烯，其中含有單個苯的孔結構。隨后通過1H NMR表征驗證，在較高的濃度（10-3 M-1）的CHCl3、CH2Cl2、甲苯溶劑中，1能夠以單分子態穩定存在超過2周。在DMSO、DMF、MeCN等內聚能密度更高的溶劑，納米石墨烯1的二聚體更加穩定。
圖2. 雙層納米石墨烯孔的晶體結構和溶液穩定性
由于二聚體以π-π堆疊方式，因此能夠形成單個苯窗口的?尺寸通道。使用絕對局域分子軌道計算的二聚體晶體結構的能量分解分析——能量分解分析（ALMO-EDA）表明，色散力是最穩定的相互作用，其次是靜電相互作用。
雙層納米石墨烯的動力學穩定性

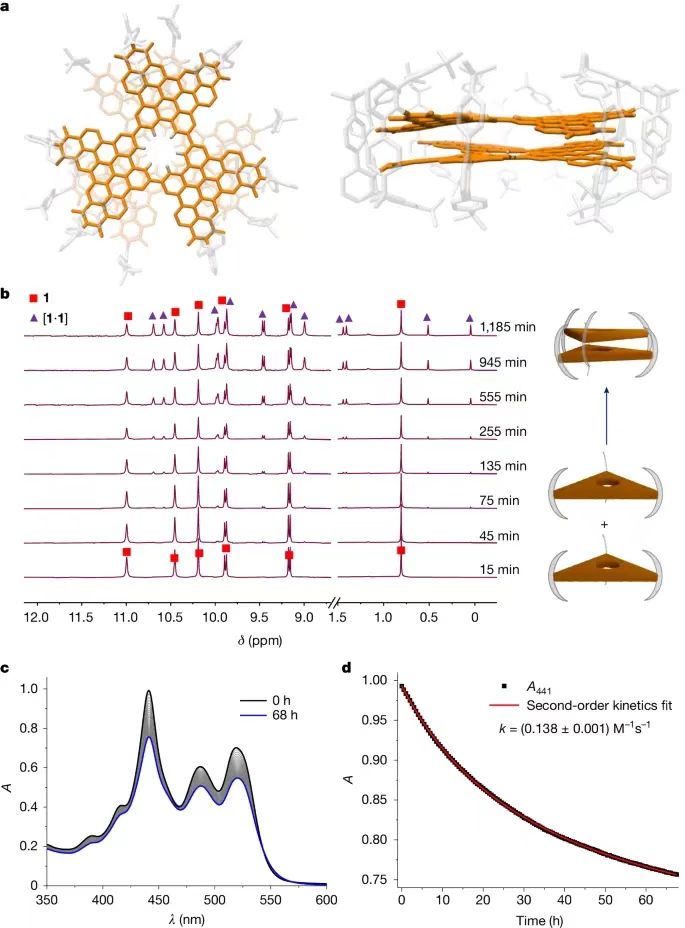

在295 K溫度使用UV-Vis吸收光譜和1H NMR譜表征溶液相形成二聚體的動力學。將1的甲苯溶液中加入乙腈，甲苯/乙腈混合溶液逐漸從1:0變為1:4的過程中，測試UV-Vis光譜發現在數個小時內具有隨時間改變。通過1H NMR表征發現，當時間過去了2 h，發現一組新信號，對應于形成互鎖的二聚體（圖2b）。通過MALDI質譜表征驗證溶劑中形成了二聚體。
通過時間分辨的二聚體表征測試，研究二聚反應的熱力學和動力學。計算結果表明，甲苯/乙腈（1/1）的混合溶劑中，二聚動力學常數Kd為(5.3?±?0.5)·103?M–1，對應于吉布斯自由能-21.1 kJ mol-1。二聚的二級速率常數kd為0.14 M-1 s-1（圖2c, d），擬合的活化能能壘為85 kJ mol-1。由于生成的動力學非常緩慢，而且二聚體具有很好的熱力學穩定性，因此二聚體足夠穩定，二聚體解離為單體的活化能為106 kJ mol-1。
鹵離子穿透苯孔
圖3. 鹵離子穿過分子雙層納米石墨烯的苯孔的分析

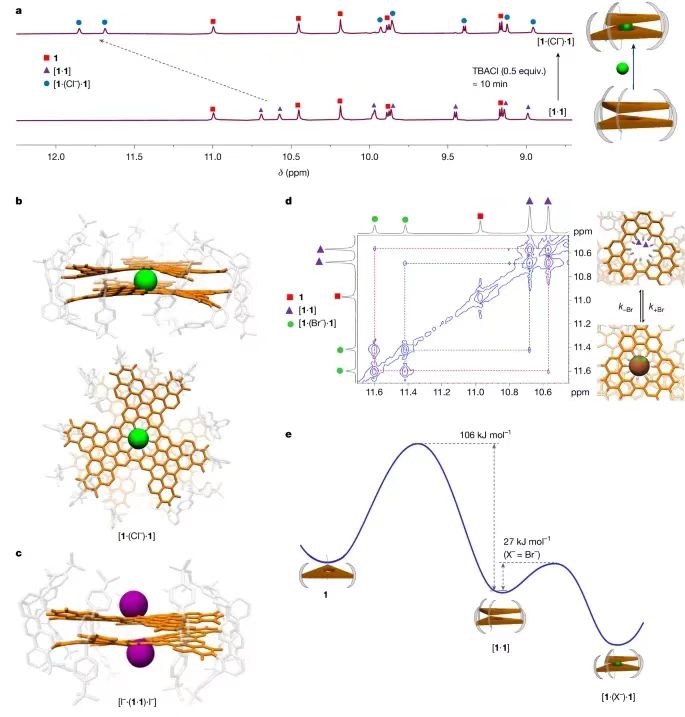

選擇Cl陰離子研究透過單層納米石墨烯膜的過程。使用TBACl(四正丁基氯化銨)加入[1·1]的甲苯/乙腈（1:1）溶液，通過1H NMR表征發現[1·1]快速轉變為[1·(Cl-)·1]（約10 min）（圖3a）。形成[1·(Cl-)·1]的速度比1二聚生成[1·1]更快，說明Cl直接穿過苯孔與二聚體結合。
測試Cl和[1·1]之間的結合常數，表明Cl離子和[1·1]之間具有超高的親和性，因此通過1H NMR滴定無法測試結合情況。這種Cl的超快的結合與Br離子與[1·1]結合的情況不同。測試[1·1]和Br的結合過程，得到Br的結合常數為1.2×103 M-1。
隨后通過Br和Cl的競爭性結合實驗，測定Cl的親和性，并且通過這種方式得到F的親和性，因此分別得到F-、Cl-、Br-的親和性分別為KF-=6.8×107 M-1、KBr-=1.0×107 M-1、KI-=1.2×103 M-1。
[1·(Cl-)·1]的X射線晶體學表征結果表明Cl位于空腔中心（圖3b），Cl-離子形成12個C-H…Cl-氫鍵。通過晶體結構分析驗證二聚體具有溶劑可接觸的空腔，這個空腔能夠被(TPP)+（三苯基膦）占據。
通過2D 1H-1H交換譜（EXSY）表征鹵離子（Br-）穿透雙層納米石墨烯的動態過程。在323 K溫度下，發現[1·1]和[1·(Br-)·1]的交換信號時間(τm)為200 ms（圖3d）。通過EXSYCALC軟件分析2D EXSY的弛豫，發現正向速率常數K+Br為101 M-1 s-1，逆向速率常數K-Br為0.055 s-1（在323 K測試）。溴結合反應([1·1]?+?Br–?→?[1·(Br–)·1])活化能為27.4 kJ mol-1（圖3e）。
因此，通過1H NMR、MALDI、X射線晶體學等表征技術和2D EXSY動力學實驗的結果表明鹵離子（F-、Cl-、Br-）能夠穿過納米石墨烯的苯孔，并且被苯孔的?通道捕獲。此外通過理論計算研究Cl-離子穿過的能壘和過渡態。模擬計算的結果表明F-離子穿過苯孔沒有能壘，Cl-和Br-穿過苯孔的能壘類似。計算結果表明，對于單層納米石墨烯，在過渡態下，鹵離子處于苯孔的中心；對于雙層納米石墨烯，過渡態的鹵離子位置發生畸變。
總結
總之，這項工作展示了鹵離子穿過納米石墨烯的?尺寸的苯孔結構。首先通過強色散作用構筑π-π堆疊二聚體，并且通過X射線晶體結構表征、1H NMR、MALDI、時間分辨UV-Vis等表征技術驗證雙層納米石墨烯具有熱力學穩定性和動力學穩定性，構成的苯孔周圍具有12個極性C-H氫原子。隨后，研究鹵離子穿過苯孔的現象。通過X射線晶體表征發現Cl離子位于孔的中心，通過2D EXSY表征直接驗證鹵離子結合的二聚體和沒有鹵離子結合二聚體之間的鹵原子交換。通過實驗測試對鹵離子的結合能，發現對F-和Cl-的結合達到μmol級別，但是體積更大的Br-結合為mmol級別。此外，發現I-無法穿透石墨烯的孔。理論計算研究透過的能壘，發現F-結合沒有能壘，Cl-和Br-的結合具有顯著的能壘。
由于目前的顯微鏡表征技術難以直接精確觀測離子穿過的過程，作者通過化學合成精確?尺寸缺陷的納米石墨烯觀測鹵離子穿過孔的過程。作者認為這種超分子研究策略有可能用于研究離子或者分子穿過石墨烯的次級結構缺陷的原子結構精確的孔，或者直接穿過石墨烯的過程。
