開發超大功率的太瓦（terawatt，1太瓦=10億千瓦）質子交換膜水電解槽（PEMWE）器件需要發展高效率和低成本長壽命的OER電催化劑，目前活性最好且最穩定的Ir催化劑通常伴隨Ir物種的溶解、再沉積、脫附、團聚等問題。
有鑒于此，復旦大學張波教授、徐一飛研究員、段賽研究員、徐昕教授等報道一種熟化誘導嵌入策略（ripening-induced embedding strategy），將Ir催化劑修飾在氧化鈰載體中。通過冷凍電子顯微鏡表征的電子斷層掃描、全原子動力學蒙特卡羅模擬研究，說明通過超聲的調控作用，載體和Ir的成核反應生長實現了同步，是這種合成技術的關鍵。將合成的催化劑構筑PEMWE電解槽，在Ir的量?jī)H為0.3 mg cm-2，實現了1.72 V的電壓和3 A cm-2電流密度，在6000 h加速老化測試過程中，催化劑的電壓衰減僅為1.33 mV h-1。
RIE合成策略設計
這項研究開發了熟化誘導嵌入（ripening-induced embedding）的合成策略，記作RIE。這種策略能夠在載體生長過程的同時同時生長Ir納米粒子，并且將工作催化劑Ir納米粒子直接嵌入載體之中。通過銥金屬鹽還原生成Ir納米粒子，在乙二醇溶液中加熱的過程中進行Ir納米粒子嵌入金屬氧化物載體。這種設計過程中，加熱導致未老化的載體能夠發生Ostwald熟化進一步生長，使得Ir納米粒子能夠嵌入金屬氧化物載體之中。
設計RIE策略合成催化劑
圖1. 催化劑嵌入載體的RIE設計示意圖

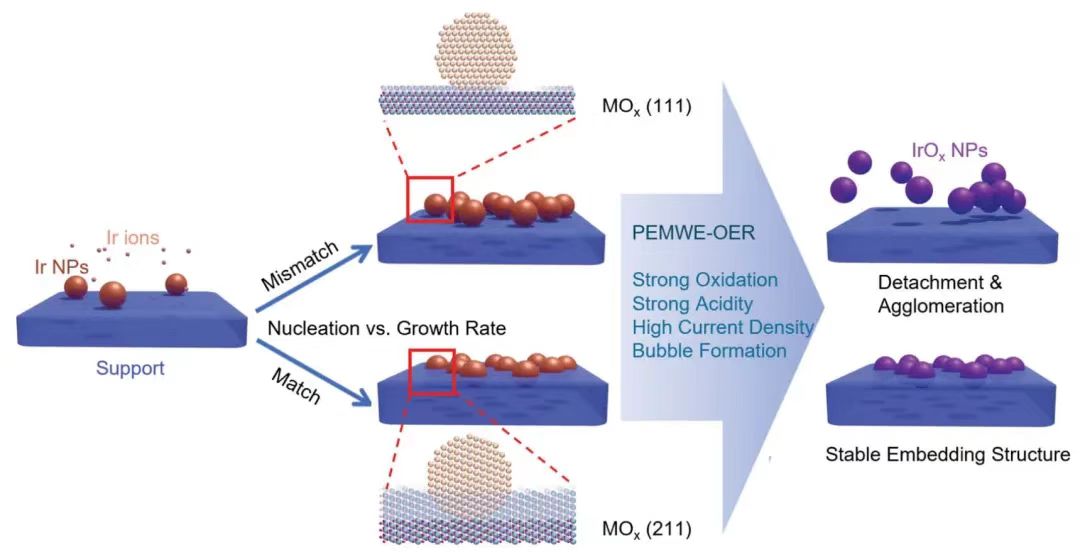

這種合成技術能夠?qū)⒐ぷ鞔呋瘎┣度胼d體的關鍵是載體的熟化速率非常快，能夠與Ir納米粒子的快速成核反應速率匹配。如圖1所示，根據DFT理論的蒙特卡洛動力學模擬（KMC, kinetic Monte Carlo）表明，具有更高表面能的載體有可能具有更快的生長速率。其中（111）作為穩定的晶面，生長一層所需的時間長達數個小時，這無法滿足Ir納米粒子嵌入載體的需求。高能量晶面（211）生長速率更加迅速，因此能夠達到Ir納米粒子嵌入的需求。
通過RIE策略合成嵌入載體的催化劑
圖2. RIE策略合成嵌入催化劑的過程
這項工作使用超聲輔助多元醇促進生長含有高能量晶面的<10nm CeOx納米粒子。超聲能夠?qū)е滦纬煽栈瘹馀荩淦屏褧r(shí)形成瞬態（<1ms）的局部高溫（5000-5500K）。這個過程的熱量、局部高壓、振蕩波等效應侵蝕CeOx表面，促進高能量晶面暴露。此外，使用碳載體促進CeOx的分散，最后在空氣煅燒處理去除這些碳載體。

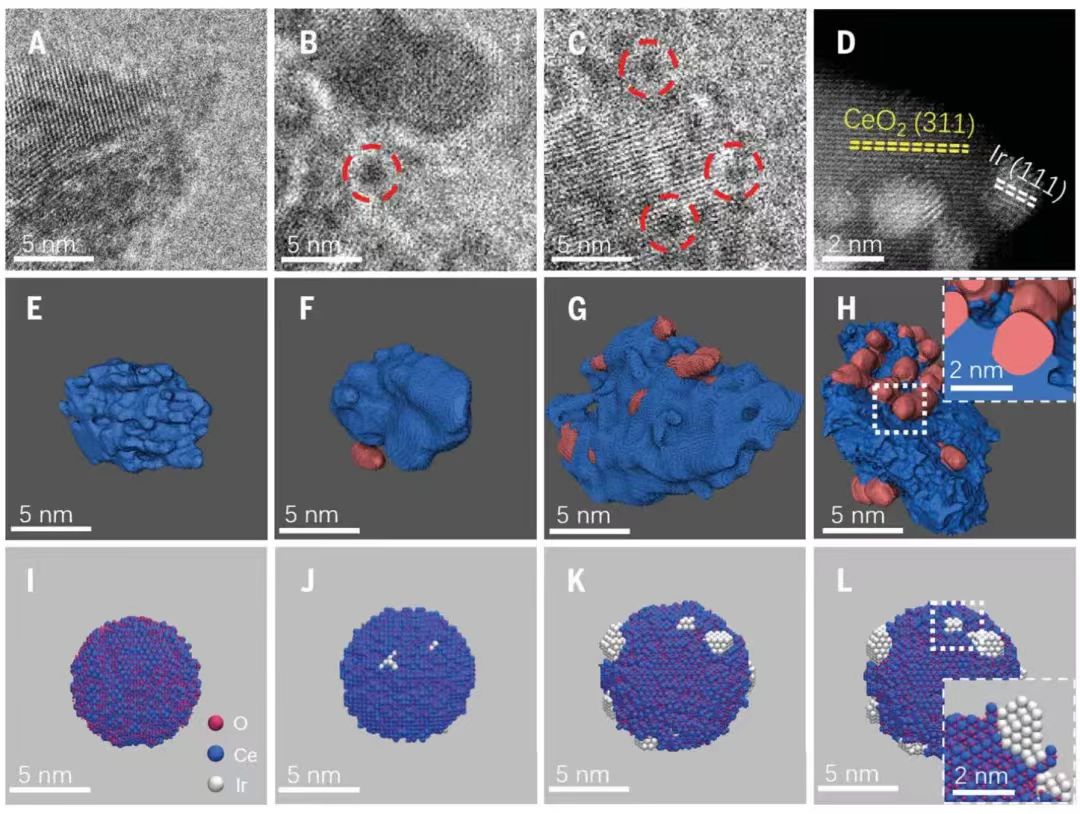

通過這種方法得到的CeOx納米粒子尺寸分布在4-10 nm，平均值未7.9±1.3 nm（圖2A）。通過有意的形成分布較寬的CeOx粒徑，放大熟化的驅動力。電子斷層掃描（圖2E）表征驗證合成得到的CeOx非常粗糙。
在Ir負載過程中，再次使用超聲處理，能夠加快小尺寸顆粒溶解和熟化速率。測試結果表明超聲處理導致熟化反應的速率加快3倍。
如圖2B所示，通過Cryo-TEM（冷凍透射電子顯微鏡）表征，發現5 min反應時，一些Ir納米粒子修飾到CeOx載體上。在這個起始的階段，Ir納米粒子并沒有嵌入CeOx載體內部（圖2F）。隨著生長時間延長，更多Ir納米粒子在CeOx表面成核（圖2C），同時CeOx的粒徑變成10.4±1.1 nm。通過cryo-TEM表征發現，在這個階段，Ir納米粒子嵌入CeOx載體之中（圖2G），嵌入CeOx的深度達到~1.0 nm，這與CeOx長大的尺寸基本相同。在1h內，熟化反應基本完成。為了優化形成嵌入結構，將反應時間設置為3h。得到的產物記作RIE-Ir/CeOx，通過HAADF表征表明Ir納米粒子嵌入CeOx內~1 nm的深度（圖2D）。此外，通過KMC理論計算模擬，研究RIE過程的機理。KMC理論計算模擬能夠很好的復現合成過程的生長和嵌入過程（圖2(I-L)）。
RIE-Ir/CeO2的PEMWE性能
圖3. RIE催化劑的PEWME性能
RIE-Ir/CeOx的電子導電性和質子導電性測試分別為0.893 S cm-1和0.010 S cm-1，因此能夠用于大電流密度下的PEMWE器件。使用RIE-Ir/CeOx作為催化劑，測試PEMWE的工況催化性能，陽極Ir用量為0.3 mg cm-2，陰極使用0.1 mg cm-2的Pt作為催化劑。

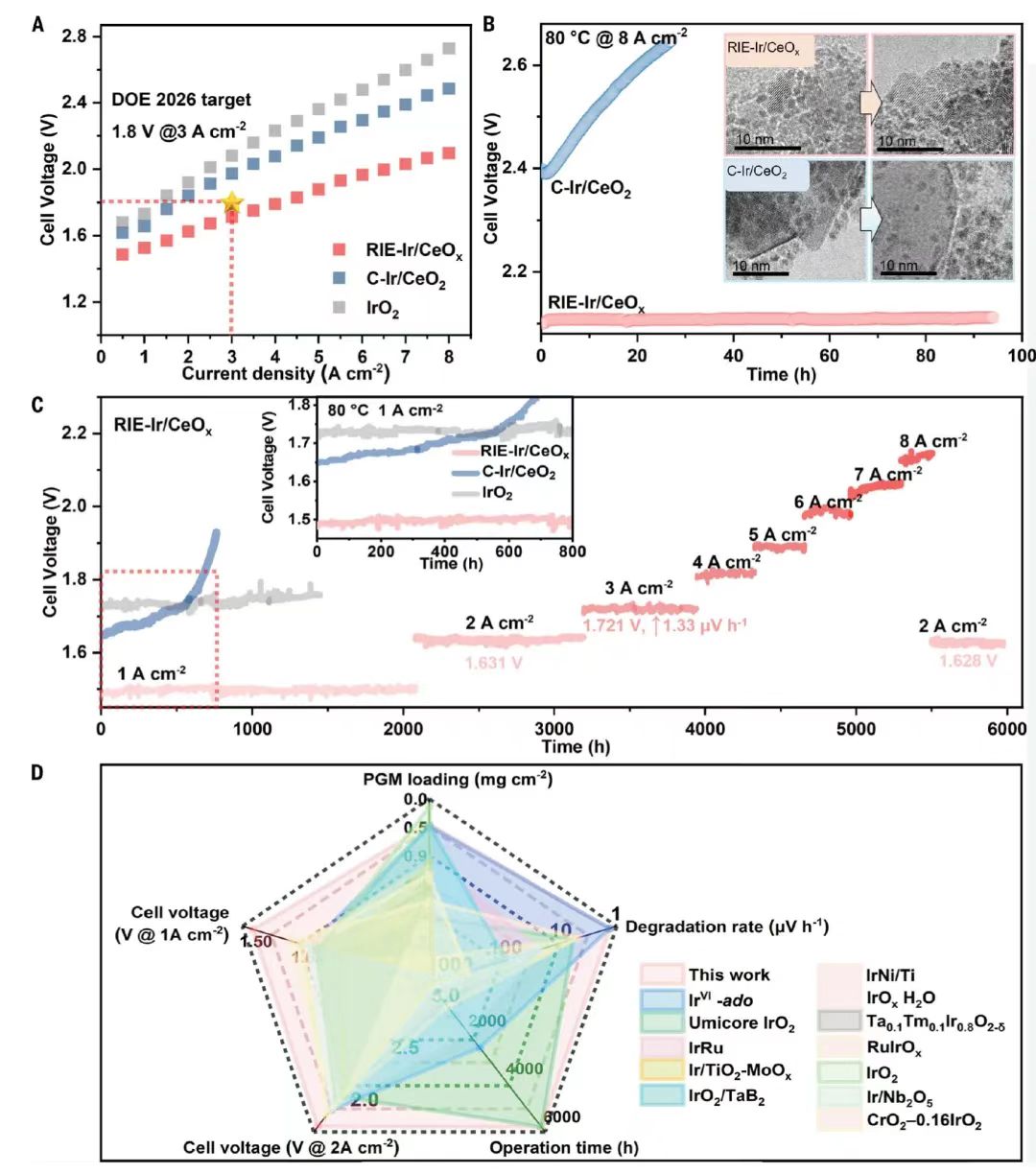

如圖3A所示為1.72V和3 A cm-2電流密度下的極化曲線，H2和O2的法拉第效率分別為~99%和~98%。這個性能不僅超過C-Ir/CeO2和商業化IrO2，而且超過了DOE 2026目標（1.8V, 3 A cm-2），這個結果表明RIE-Ir/CeOx具有更高的質量活性。
定量測試結果表明，RIE-Ir/CeOx催化劑的質量活性為777.4 A gIr-1，達到C-Ir/CeO2（122.9 A gIr-1）的6.32倍，達到商業化IrO2（45.6 A gIr-1）的17.04倍。
對RIE-Ir/CeOx測試>6000 h加速老化實驗（圖3C），其中電流密度從起始1 A cm-2逐漸階梯增至8 A cm-2，隨后保持2 A cm-2。催化劑在2 A cm-2電流密度基本上沒有性能衰減，在3 A cm-2電流密度的衰減速率計算值為1.33 μV h-1。對比催化劑C-Ir/CeO2的電壓衰減速率更嚴重，達到3.1 mV h-1。
測試結果表明，RIE-Ir/CeOx催化劑具有高活性（1.72 V, 3 A cm-2）、穩定性（性能衰減率1.33 μV h-1）、貴金屬用量少（0.4 mg cm-2）等優勢。這個性能達到了DOE 2026的目標（電池性能（1.8 V, 3 A cm-2），電壓衰減速率（2.3 μV h-1），貴金屬用量（0.5 mg cm-2））。RIE-Ir/CeOx催化劑的性能與其他先進的Ir基OER催化劑媲美（圖3D）。
RIE催化劑的可靠性、擴展性
圖4. RIE催化劑的可靠性和擴展性

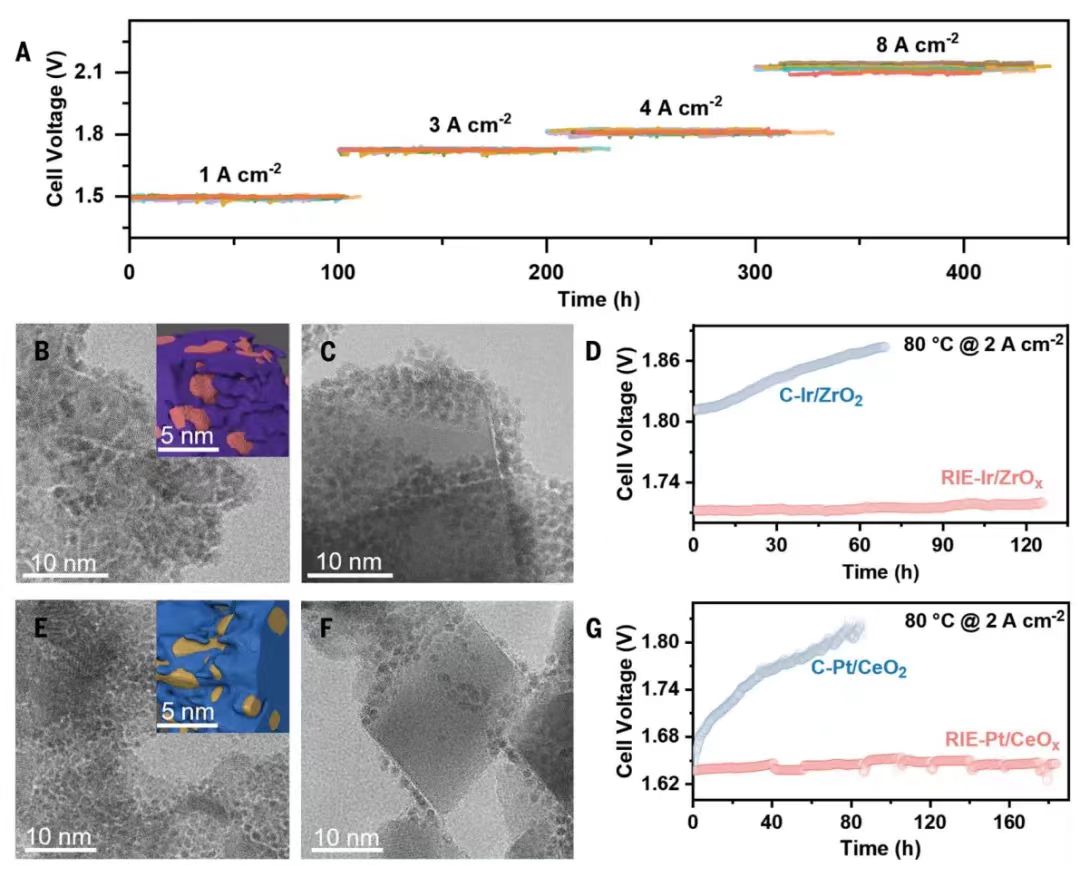

在10個不同PEWME器件中分別測試RIE-Ir/CeOx催化劑的可靠性（圖4A），驗證了其在不同電流密度下的催化劑活性和穩定性。RIE策略不依賴于特定元素或化合物，能夠拓展用于其他金屬或金屬氧化物。
此外，作者測試了RIE策略制備催化劑用于HER反應，使用ZrOx作為載體進行NaBH4水解制氫。如圖4B所示，RIE-Ir/ZrOx催化劑（圖4B）表現比未嵌入催化劑更加優異的穩定性（圖4C, 4D）。當RIE策略用于陰極HER催化劑時，制備的RIE-Pt/CeOx催化劑同樣表現更好的穩定性（圖4E-G）。
總結
這項工作開發了RIE催化劑合成策略，解決了PEMWE-OER的Ir催化劑面臨的穩定性挑戰。這種方法通過使用超聲能量，處理表面粗糙CeOx加快熟化，因此達到了載體熟化和Ir催化劑成核的同步，阻礙了Ir納米粒子的脫附或團聚問題。得到的RIE-Ir/CeOx催化劑不僅達到DOE 2026的活性和Ir用量目標，而且達到DOE對催化劑穩定性設定的目標。CeOx相對較低的成本（每噸CeO2的價格$1740）能夠用于大規模使用的需要。此外，RIE策略能夠拓展至其他催化劑體系，這為設計穩定性優異的下一代擔載催化劑提供可能。
參考文獻
Wenjuan Shi et al., Ultrastable supported oxygen evolution electrocatalyst formed by ripening-induced embedding.Science387,791-796(2025)
DOI:10.1126/science.adr3149
https://www.science.org/doi/10.1126/science.adr3149
