研究背景

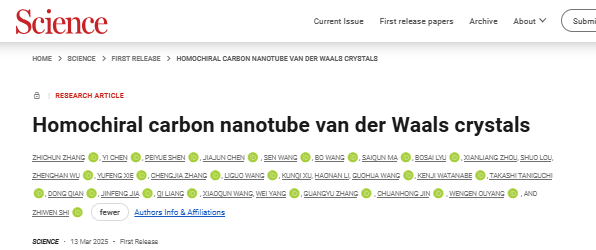

近日，上海交通大學史志文教授、武漢大學歐陽穩根教授、浙江大學金傳洪教授、中科院物理所張廣宇教授合作在Science期刊上發表了題為“Homochiral carbon nanotube van der Waals crystals”的研究論文，且該論文以First Release的形式提前在線發布。這項研究提出了一種全新的碳納米管陣列制備方法，成功實現了單一手性平行密排碳納米管陣列的直接生長，首次獲得了碳納米管范德華晶體結構，并展示了這些碳納米管陣列在制造高性能場效應晶體管（FET）器件中的應用潛力。碳納米管是碳材料家族中的重要成員之一，具有非常優異的電子性能。它可以看作是由石墨烯卷曲而成的一維管狀結構，直徑僅為1納米，是目前已知最細的材料。自1991年首次被發現以來，碳納米管憑借其極高的電子遷移率，比傳統的硅基材料要高得多，因此成為制造更快、更小、更節能晶體管的理想選擇，具有推動下一代計算機芯片革新的巨大潛力。 然而，碳納米管在集成電路中的應用面臨著諸多挑戰。為提高器件的一致性和功能性，實際應用中需要大量結構完全相同的半導體性碳納米管，以高度有序的方式排列。然而，傳統的碳納米管直接生長方法中，由于手性結構的隨機性，1/3的碳納米管表現為金屬性，2/3表現為半導體性，而且排列方向也常常雜亂無章，嚴重制約了其在集成電路中的應用。面對這一挑戰，上海交通大學史志文教授團隊與武漢大學歐陽穩根教授團隊、浙江大學金傳洪教授團隊以及中科院物理所張廣宇教授團隊合作，提出了一種新的滑移自組裝生長技術，成功實現了在原子級平整的六方氮化硼（hBN）基底上直接生長單一手性平行密排的碳納米管陣列，形成了碳納米管范德華晶體這一完美結構。通過納米顆粒催化的化學氣相沉積（CVD）生長技術，研究團隊獲得的碳納米管陣列全部由同一手性的碳納米管組成，且這些碳納米管相互平行、緊密排列，間距固定為0.33納米。理論分析表明，這一完美陣列結構的形成源自于碳納米管與六方氮化硼基底之間的超潤滑摩擦特性以及碳納米管之間的范德華相互作用。在生長過程中，碳納米管可以在基底上自由滑動，找到最低能量構型，最終通過自組裝形成范德華晶體結構。得益于碳納米管陣列的單一手性和平行密排結構特征，基于這些碳納米管陣列制造的場效應晶體管展現出了優異的電學性能。具體表現為載流子遷移率接近2000 cm2/V·s，電流承載能力大于6.5 mA/μm，開關比可達到107，這些性能指標不僅超越了以往的研究成果，也優于硅基電路發展路線圖中對未來數年的預期目標。特別是開態電流承載能力大幅超越了采用其他方法制備的碳納米管陣列晶體管。 這些卓越的器件性能展示了所制備的單一手性密排碳納米管陣列在未來高性能碳基納米電子芯片中的巨大應用潛力。
研究亮點
1.實驗首次實現單一手性平行密排碳納米管陣列的直接生長，成功獲得了碳納米管范德華晶體結構。研究團隊通過創新的滑移自組裝生長技術，在六方氮化硼基底上實現了具有單一手性的碳納米管陣列，這一結構具備了高度的排列一致性。2.實驗通過納米顆粒催化的化學氣相沉積（CVD）技術，成功生長了碳納米管陣列，所得到的碳納米管陣列完全由同一手性碳納米管組成，且這些碳納米管在基底上緊密排列，間距固定為0.33納米。研究通過理論分析揭示了該陣列的自組裝機制，碳納米管間的范德華相互作用和基底的超潤滑摩擦特性共同推動了這一結構的形成。3.實驗通過制造基于這些碳納米管陣列的場效應晶體管（FET）器件，展示了其優異的電學性能，包括載流子遷移率接近2000 cm2/V·s，電流承載能力大于6.5 mA/μm，開關比可達到107。這些指標不僅超越了以往的研究成果，也優于硅基電路發展路線圖中對未來數年的預期目標。
圖文解讀

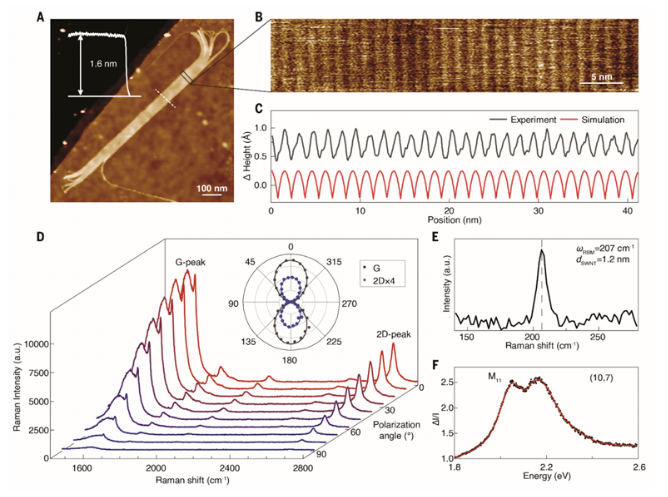

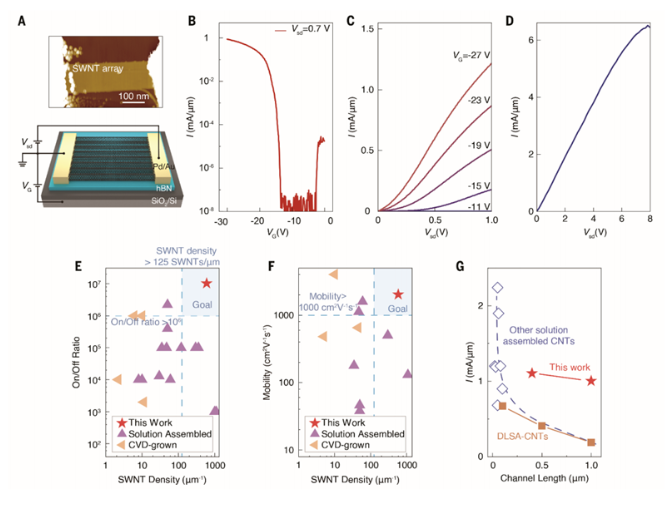

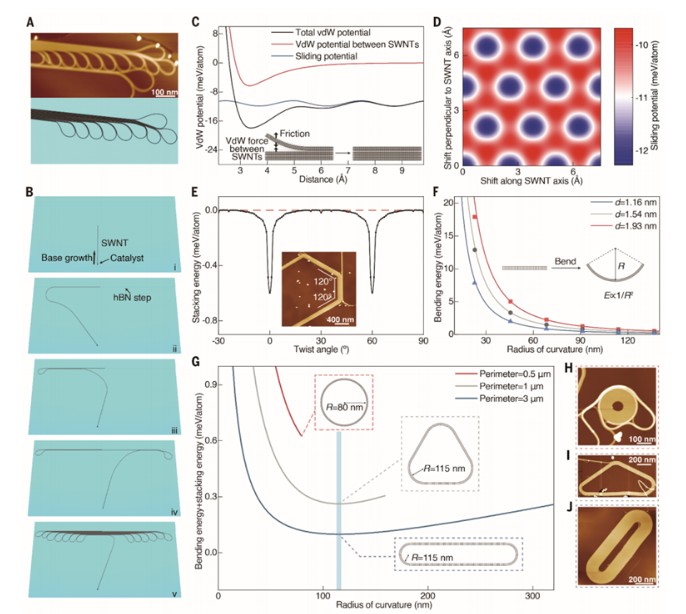

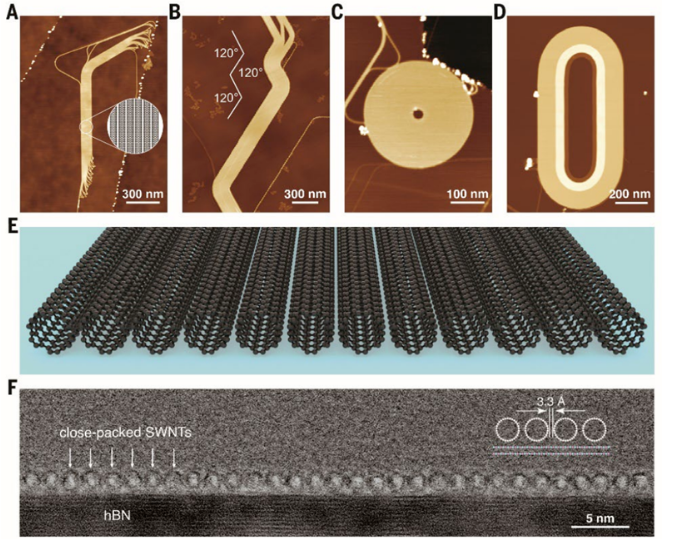

圖1：緊密排列的SWNT二維陣列結構。圖3：SWNT-vdW晶體的生長機理。圖4：同手性SWNT陣列FET的電學性能。
結論展望
本研究報告了均勻手性、高度對齊且具有卓越電學性能的緊密排列單壁碳納米管陣列的發現。這些結果標志著單壁碳納米管在納米電子器件和電路中的實際應用邁出了重要一步。本研究中提出的生長機制為制造復雜納米結構提供了一種方法，尤其是在開發新的范德華材料方面具有重要意義。Zhichun Zhang et al. ,Homochiral carbon nanotube van der Waals crystals.Science0,eadu1756DOI:10.1126/science.adu1756
