研究背景
可穿戴柔性電子技術在健康監測、娛樂、物聯網及智能機器人等領域存在廣闊的應用前景，受到學術界與產業界的廣泛關注。當前，可穿戴柔性電子技術前沿研究已邁過功能元器件研究階段，正朝著研發輕薄、柔軟、可拉伸、小型化、高集成度系統的方向發展。在此進程中，由于電路和功能復雜性的提升，可穿戴柔性電子系統的發熱量也隨之增加。對于高集成度或含有高發熱元件的復雜可穿戴柔性電子系統，若仍用低熱導率的傳統硅橡膠封裝材料進行制造，熱管理問題將成為未來的重大挑戰。同樣的，對于利用人體熱量進行自供電運行的可穿戴柔性電子系統，傳統硅橡膠封裝材料的低熱導率也會降低熱電發電機（TEG）的輸出功率。因此，開發替代傳統硅橡膠的軟彈性、高導熱且低機械剛度封裝材料，提出可穿戴柔性電子系統熱管理方案具有重要意義。
文章概述
近日，由浙江大學杭州國際科創中心傅棋琪研究員與浙江大學生物醫學工程與儀器科學學院劉清君教授團隊聯合報道了一種兼具軟彈性、導熱性和電絕緣性的h-BN@EGaIn/Ecoflex復合材料。通過將液態金屬EGaIn錨定在六方氮化硼h-BN表面，并可控填充到Ecoflex中，成功抑制了液態金屬/高分子復合材料中的液態金屬泄露行為，并實現了整體的高絕緣性，從而有效規避了液態金屬/高分子復合材料在可穿戴柔性電子封裝應用中存在的電路短路風險。在可穿戴照明應用演示中，將h-BN@EGaIn/Ecoflex復合材料與傳統硅橡膠材料PDMS進行對比，發現以前者為基底的LED燈珠的穩定工作溫度相較于后者大幅降低了20K。在可穿戴TEG應用演示中，采用h-BN@EGaIn/Ecoflex復合材料封裝的可穿戴TEG器件比Ecoflex封裝的同規格器件輸出功率提高了100%。這些結果都清楚地展示了h-BN@EGaIn/Ecoflex復合材料替代傳統硅橡膠封裝材料的可能性，以及在可穿戴電子封裝及熱界面材料應用中的優勢。
圖文導讀

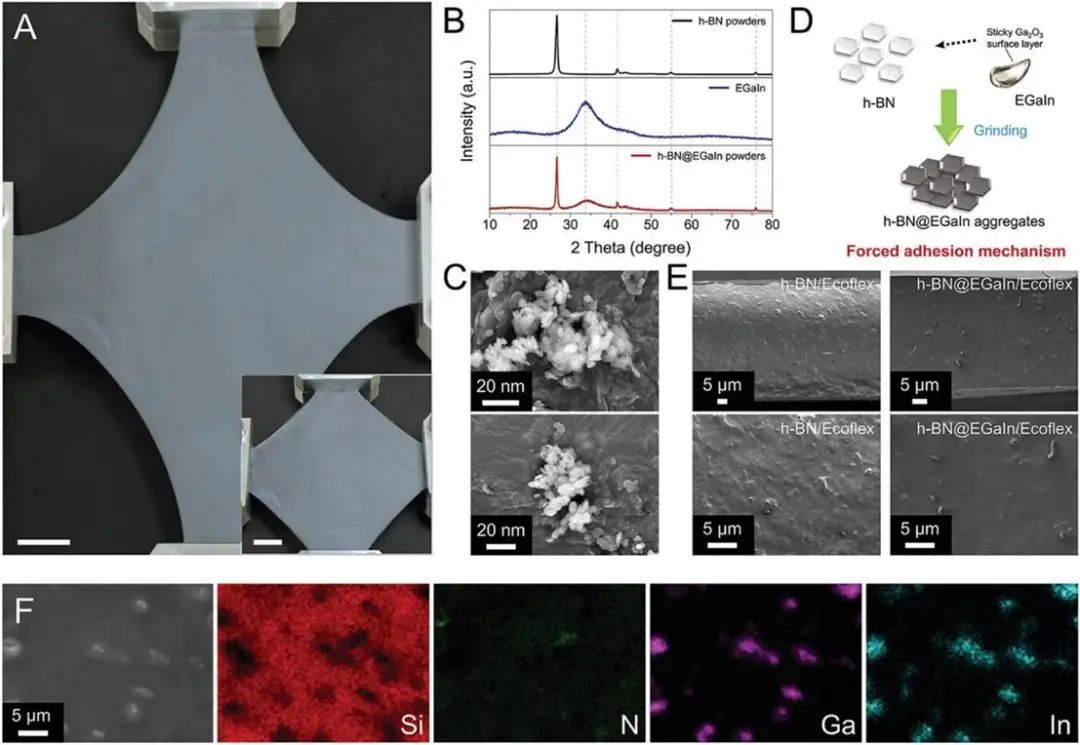

圖1 A. 可延展h-BN@EGaIn/Ecoflex復合材料。B. h-BN粉末、EGaIn以及h-BN@EGaIn復合物的XRD圖譜。C. h-BN@EGaIn復合物的SEM圖像。D. EGaIn在h-BN表面粘附機制示意圖。E. h-BN/Ecoflex復合材料和h-BN@EGaIn/Ecoflex復合材料橫截面的SEM圖像。F. h-BN@EGaIn/Ecoflex復合材料橫截面的元素面分布圖。
圖2 A. 具有相同體積分數的不同復合材料的熱導率和彈性模量。B. EGaIn浸潤對復合材料內部界面熱傳輸?shù)挠绊憽?/span>C. 不同填充率的h-BN@EGaIn(2:1)/Ecoflex復合材料（hBEE）的熱導率。D. Ecoflex和hBEE(43%)復合材料的熱導率比較。E. hBEE復合材料中h-BN@EGaIn (2:1)填料的體積分數與彈性模量、斷裂伸長率的關系。F. hBEE(40%)復合材料和EGaIn/Ecoflex(EE，40%)復合材料的擠壓結果對比圖。G. EE(40%)復合材料、hBEE(40%)復合材料和Ecoflex的擊穿強度測試。H. hBEE(40%)復合材料在10000次15%拉伸疲勞下的熱導率對比。

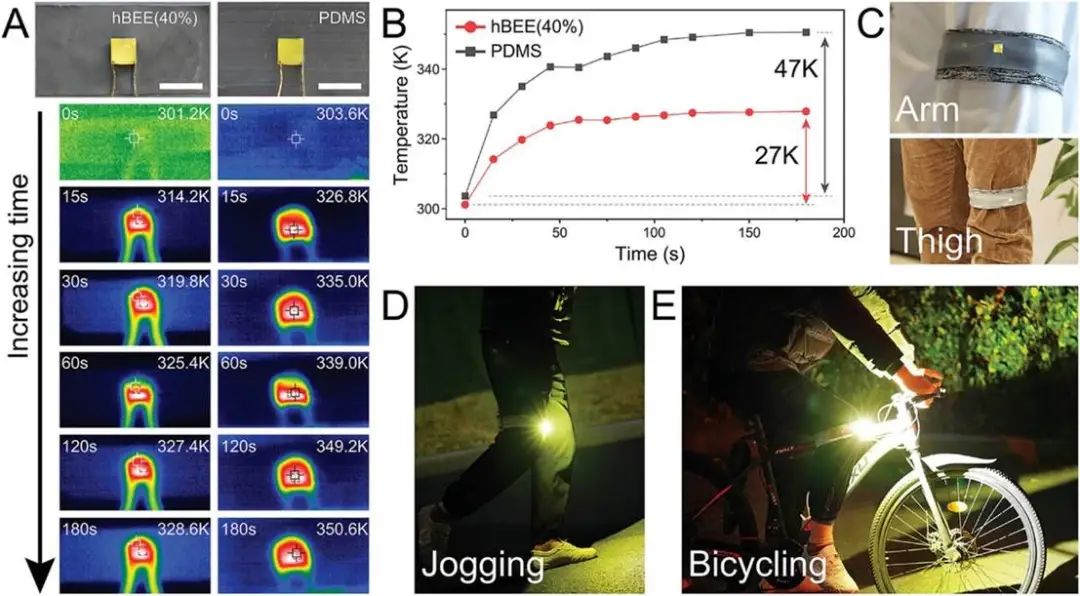

圖3 A. 6 V、200 mA供電下，3分鐘工作期間，以hBEE(40%)復合材料和PDMS為基底的極高功率LED燈珠的紅外圖像對比。B. LED燈珠相應的工作溫度變化曲線。C. 可穿戴照明場景的實際使用演示。D、E.夜間慢跑和騎自行車場景下可穿戴照明照片。

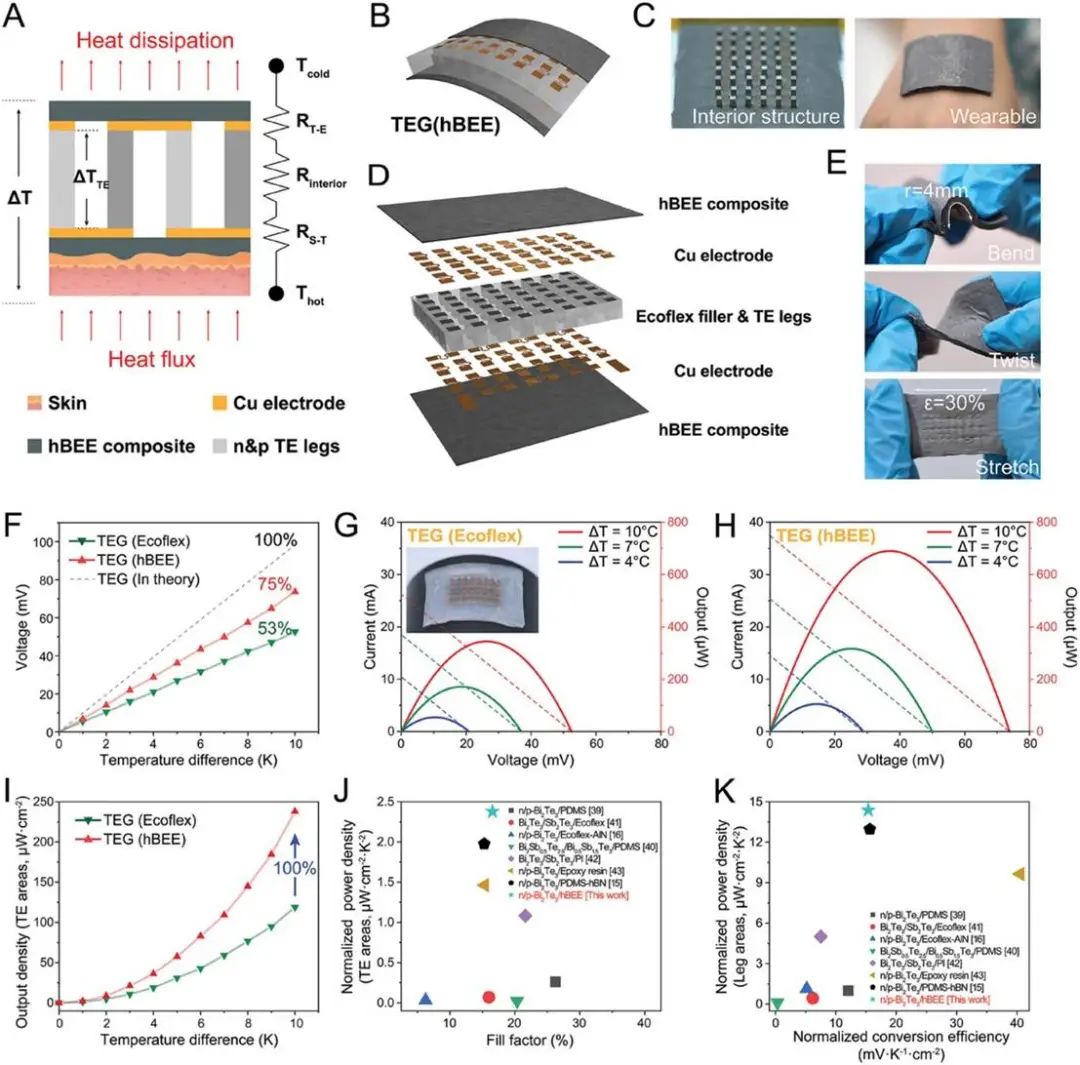

圖4 A. TEG器件的經典熱阻模型，用于分析所有對ΔTTE有影響的參數。B. 可穿戴TEG(hBEE)示意圖。C.可穿戴TEG(hBEE)內部結構及在手背的穿戴演示。D. 可穿戴TEG(hBEE)的爆炸圖。E. 可穿戴TEG(hBEE)的柔性和可延展性演示。F. 可穿戴TEG(hBEE)、可穿戴TEG (Ecoflex)、理想可穿戴TEG的開路電壓與溫度差的對比圖。G-I. 可穿戴TEG(hBEE)和可穿戴TEG(Ecoflex)的輸出性能對比。J、K. 可穿戴TEG(hBEE)與最近報道的先進可穿戴TEG的輸出性能對比。
