研究背景
隨著功能性電子器件的不斷發展，需要新型納米材料和電學調控策略，提高電子器件的工作性能和拓展電子器件的功能。金屬有機框架（MOFs）由金屬節點和有機配體構成，通過選擇特定的金屬節點和有機配體，可以靈活設計組成和結構多樣的MOFs，并被賦予多種功能。MOFs在功能性分子電子器件領域也有新興應用，除了構筑電阻之外，還可以構筑電容器、電感器和二極管等，已應用到存儲器，場效應晶體管和開關等方面。其中，整流器是分子電子學研究最廣泛的分子電子器件之一?？梢酝ㄟ^分子摻雜，得到p型和n型MOFs，將兩種MOFs結合形成p–n結，實現整流現象，這類p-n結需要精細設計MOFs的組成和結構，對MOF合成有較高需求。因此，探索建立一種通用且靈活的調控策略，改變已有MOFs的整流行為，能為發展基于MOFs的功能電子器件提供極具價值的參考策略。
文章概述
近日，由武漢大學化學與分子科學學院郭存蘭教授報道了一種靈活且通用的納米級分子異質結策略，用于調控卟啉2D MOFs納米片整流。研究發現，通過改變OPT分子的長度和2D MOFs中心的金屬原子，有效調節了2D MOFs//OPT異質結構的整流行為。借助導電探針原子力顯微鏡（CP-AFM）對卟啉2D MOF異質結的電荷傳輸行為進行了研究，觀察到了最低和最高整流比（在0.55和46.8）之間約85倍的整流比變化。進一步采用開爾文探針力顯微鏡（KPFM）測量和第一性原理計算，揭示了整流變化源于2D MOF//OPT SAMs界面能級對齊的調整，導致不同偏壓極性下的非對稱電荷傳輸。該策略針對無需特定設計和合成的MOFs，不僅減少了設計新結構和合成新配體所需的時間和成本，還為優化現有MOFs以實現增強的電學應用提供了一種高效便捷的方法。
圖文導讀
本工作的分子異質結結構由卟啉2D MOFs納米片和模板剝離金（AuTS）上的OPT SAM組成（圖1）。使用CP-AFM測量了通過分子結的電流-電壓（I-V）曲線。僅含2D MOFs納米片和OPT SAMs結的I–V曲線是對稱的，當2D MOFs納米片置于OPT SAMs上構成2D MOF/OPT SAM時，分子異質結顯示出顯著的不對稱性，OPT3//Zn-TCPP異質結的整流比（RR）達到1.67個數量級。

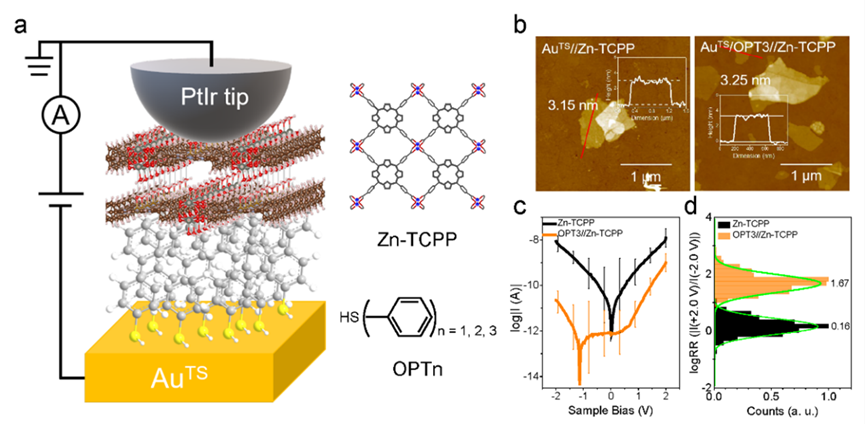

圖1.分子異質結結構與電學測量裝置。a. CP-AFM電學測量示意圖（左），2D Zn-TCPP和不同長度的OPT分子結構（右）。b. 2D Zn-TCPP納米片分別在AuTS襯底（左）和OPT3 SAMs（右）上的AFM形貌。c.AuTS//Zn-TCPP//PtIr和AuTS/OPT3//Zn-TCPP//PtIr結的log|I (A)|–V圖。d. AuTS//Zn-TCPP//PtIr結和AuTS/OPT3//Zn-TCPP//PtIr異質結在±2.0 V時 logRR的統計直方圖。
分子異質結的整流可以進一步通過OPT的分子長度和卟啉2D MOFs納米片的組成來調節。隨著OPT長度增加，通過OPTn//Zn-TCPP異質結的電流減弱（圖2a）。負偏壓下的電流衰減比正偏壓下的更多，這使得I–V曲線不對稱。正偏壓和負偏壓下電流的對數值均與OPT長度呈線性關系。正偏壓下電流與OPT長度的斜率為0.18n?1，小于負偏壓下的0.51n?1（圖2b）。這兩個斜率值均小于OPT分子結的0.71n?1，表明OPT與Zn-TCPP界面處可能存在的相互作用也參與了整流的調控。相應地，異質結的logRR值也強烈依賴于OPT分子長度（圖2c）。

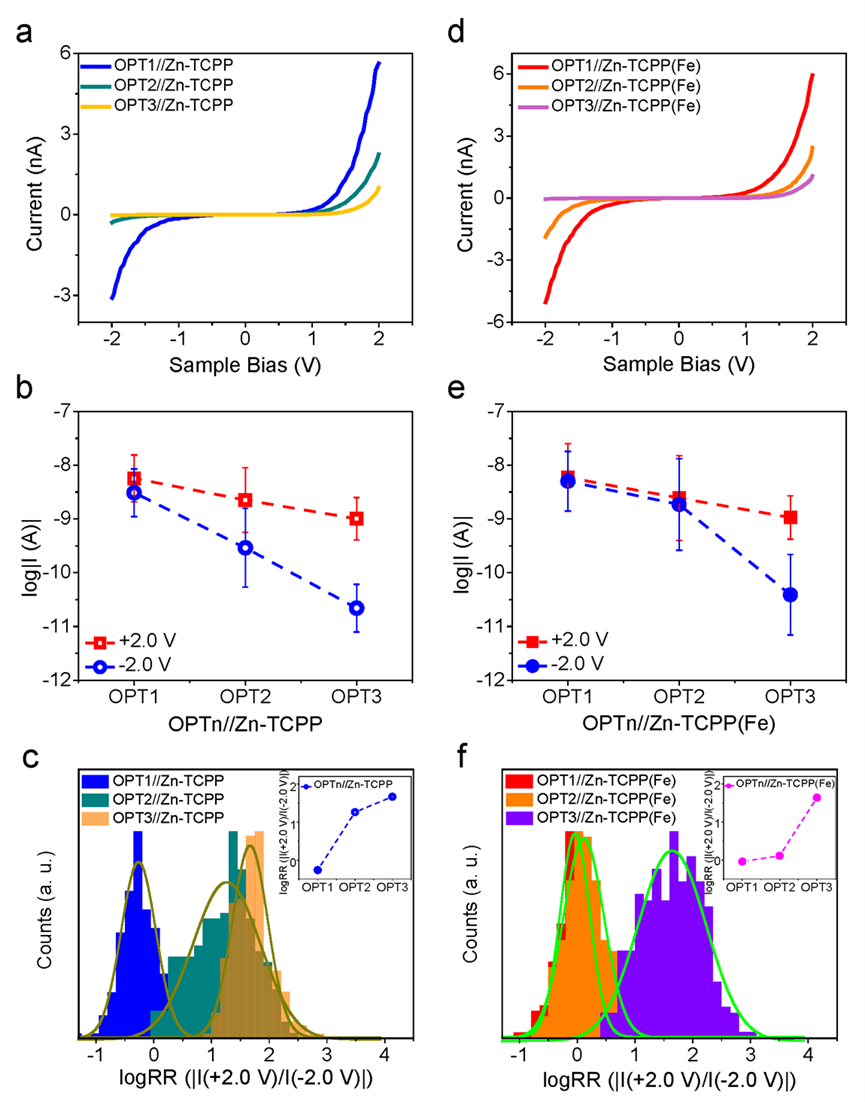

圖2.2D MOF//OPT分子異質結的整流行為。a.AuTS/OPTn//Zn-TCPP//PtIr異質結（n = 1, 2, 和 3）的I–V曲線。b. AuTS/OPTn//Zn-TCPP//PtIr異質結在±2.0 V下電流隨OPT分子長度的變化趨勢。c. AuTS/OPTn//Zn-TCPP//PtIr異質結的logRR (|I(+2.0 V)/I(?2.0 V)|)統計直方圖。d. AuTS/OPTn//Zn-TCPP(Fe)//PtIr異質結的I–V曲線。e. AuTS/OPTn//Zn-TCPP(Fe)//PtIr異質結在±2.0 V下電流隨OPT分子長度的變化趨勢。f. AuTS/OPTn//Zn-TCPP(Fe)//PtIr異質結的logRR (|I(+2.0 V)/I(?2.0 V)|)統計直方圖。c, f的插圖：logRR與OPT分子長度的關系。
TCPP中Fe配位也會影響卟啉2D MOFs異質結的電學特性。單獨2D Zn-TCPP(Fe)納米片的I–V曲線是對稱的，電流約為Zn-TCPP的4倍。在Zn-TCPP(Fe)下有OPT SAMs時，OPTn//Zn-TCPP(Fe)的電流值仍然大于OPTn//Zn-TCPP異質結。此外，在+2.0 V時電流隨OPT長度的變化趨勢與OPTn//Zn-TCPP異質結相似，但在-2.0 V時電流趨勢不同。僅當SAM為OPT3時，I–V曲線才不對稱。OPT3//Zn-TCPP(Fe)異質結在-2.0 V偏壓下測得的電流比在+2.0 V偏壓下小約1.6個數量級（圖2e）。OPT3//Zn-TCPP(Fe)異質結的logRR值達到1.64，與OPT3//Zn-TCPP異質結相似（圖2f）。總之，OPT分子長度和TCPP中的金屬離子配位都可以有效調控分子異質結的電學行為。

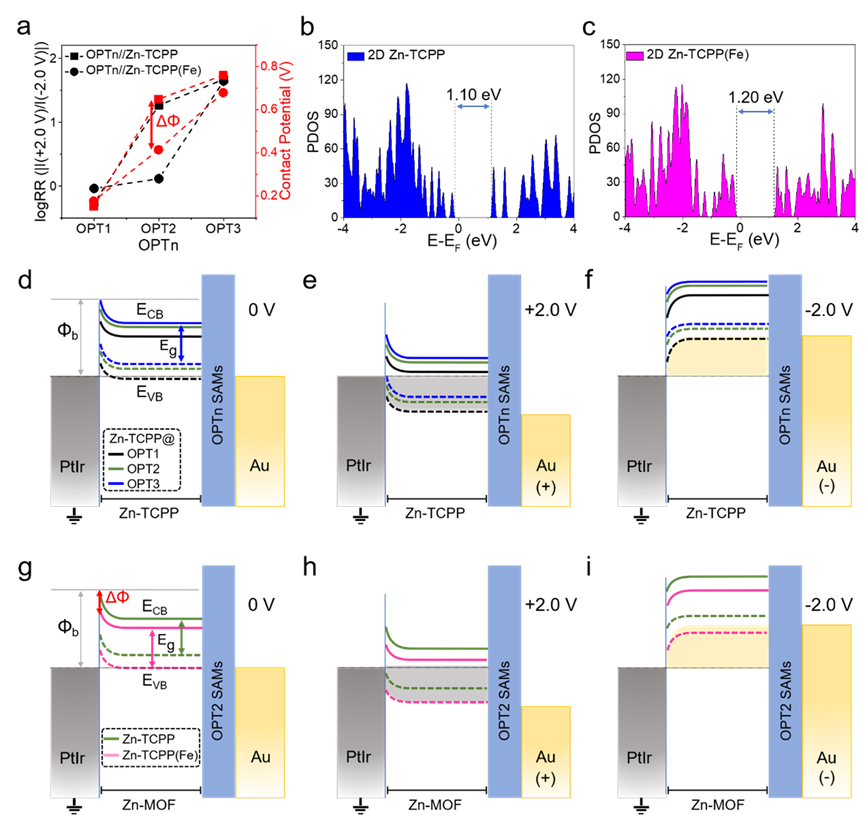

圖3.AuTS/OPTn//2D Zn-MOF//PtIr異質結的能級示意圖。a. OPTn//Zn-MOF異質結的logRR (|I(+2.0 V)/I(?2.0 V)|)與接觸電勢隨OPT分子長度變化關系。b, c. 分別為Zn-TCPP和Zn-TCPP(Fe)納米片的投影態密度（PDOS），金的費米能級設為零。d-f. 施加0 V、+2.0 V和?2.0 V偏壓下，AuTS/OPTn//Zn-TCPP//PtIr異質結能級變化示意圖。g-i. 施加0 V、+2.0 V和?2.0 V偏壓下，AuTS/OPT2//Zn-MOF//PtIr異質結能級變化示意圖。Zn-MOF = Zn-TCPP和Zn-TCPP(Fe)。
為了理解OPTn//Zn-TCPP和OPTn//Zn-TCPP(Fe)異質結之間的整流機制和logRR差異，研究者進一步使用KPFM測量了不同結構與PtIr針尖之間的接觸電勢。較大的接觸電勢對應較小的功函數（?b）。通過KPFM測量了PtIr針尖與AuTS襯底上的樣品之間的接觸電位，較大接觸電位對應于較小的功函數。不同長度的OPT SAMs的接觸電位從0.56到0.73 V不等。當Zn-TCPP納米片在OPT SAMs上時，與OPT1 SAM相比，AuTS/OPT1//Zn-TCPP異質結構的接觸電位從0.56 V顯著降低到0.15 V，而在OPT2和OPT3上的接觸電位則略微增加到0.65 V和0.76 V。異質結構的總體接觸電位隨著OPT中苯環數量的增加而增加（圖3a）。這些接觸電位的變化可能與OPT、Zn-TCPP和AuTS襯底之間的相互作用有關。
研究者對2D MOFs納米片進行了第一性原理計算。結果表明Zn-MOF納米片的能帶在Au費米能級附近，帶隙約為1.10 eV（圖3b）。計算得到的帶隙小于溶液中測量的光學帶隙，這可能是由于環境變化與計算方法條件設定之間差異造成的。Au和PtIr的費米能級分別約為5.1 eV和5.2 eV，Zn-MOF納米片的價帶（VB）更接近金屬的費米能級?；谏鲜鰷y(cè)量的功函數和計算的能級趨勢，在圖3d-f中描述了施加0 V、+2.0 V和-2.0 V偏壓下AuTS/OPT//Zn-TCPP//PtIr異質結的能級圖。在+2.0 V時，AuTS/OPT//Zn-TCPP//PtIr異質結中Zn-TCPP的VB向下移動，更接近AuTS電極的費米能級，有利于電荷傳輸（圖3e）。而在-2.0 V時，由于Zn-TCPP在不同長度OPT上的能帶偏差，OPT1上的Zn-TCPP的VB將處于電位窗口內，但在OPT2和OPT3上的Zn-TCPP的VB略超出電位窗口（圖3f）。這些能級變化導致了AuTS/OPT//Zn-TCPP//PtIr異質結中的整流及其對OPT分子長度的依賴性。
類似地，對AuTS/OPT//Zn-TCPP(Fe)異質結進行了能級分析。同樣繪制了不同偏壓下的能級圖（圖3g-3i）。OPT2 SAM上的Zn-TCPP(Fe)的VB和導帶（CB）低于Zn-TCPP（圖3g）。在正偏壓和負偏壓下，OPT2//Zn-TCPP(Fe)的VB都保持在電位窗口內且更接近電極的費米能級，有利于能級對齊和電荷傳輸（圖3h、3i中的粉色虛線）。這種能級分布產生對稱的I–V行為。總之，OPT//Zn-MOFs異質結的接觸電位隨著OPT分子長度的增加而增加，并隨著TCPP中心配位的金屬變化，導致了AuTS/OPT//Zn-MOF//PtIr異質結的不同整流行為。
結論
本研究成功實現了由卟啉2D MOFs納米片和OPT自組裝單層（SAMs）組成的分子異質結整流器。通過改變OPT分子長度和TCPP中心的配位金屬原子，可以實現最低和最高整流比之間約85倍的變化。進一步結合KPFM測量和第一性原理計算揭示了異質結的能量級分布，發現不對稱的電荷傳輸行為源于2D MOF、OPT SAMs和電極之間的能量級相對變化。該策略具有普適性，可以用于調控其它2D MOF異質結的整流行為。這項工作將2D MOF納米片的電學應用擴展到了整流領域。
