研究背景

在追求亞納秒(sub-1-ns)編程速度的非易失性存儲技術過程中,突破傳統非易失性閃存與高速易失性靜態隨機存取存儲器(SRAM)之間的性能限制,一直是存儲技術領域長期以來面臨的重要挑戰。


借助先進材料所帶來的基礎物理創新,一系列新型存儲器正在被開發,以突破非易失性存儲的速度瓶頸。作為應用最廣泛的非易失性存儲技術,閃存的編程速度受限于電場輔助注入機制的低效率,其報道的速度遠慢于亞納秒水平。


有鑒于此,復旦大學微電子學院周鵬教授、劉春森研究員等人報道了一種基于二維增強熱載流子注入機制、可實現電子和空穴雙向注入的二維狄拉克石墨烯通道閃存器件。該器件展現出400皮秒的編程速度、非易失性存儲特性,以及超過550萬次循環的穩定耐久性。相關研究成果以《Subnanosecond flash memory enabled by 2D-enhanced hot-carrier injection》為題發表在《Nature》雜志上。


研究表明,薄體通道結構可以優化水平電場(Ey)的分布,提高電場輔助編程效率,使得注入電流在|VDS|=3.7?V時達到60.4?pA?μm?1。此外,作者還發現,二維半導體材料二硒化鎢(WSe?)同樣具備二維增強熱空穴注入能力,但其注入行為與石墨烯不同。該研究表明,在相同通道長度下,非易失性閃存的編程速度可以超過最快的易失性靜態隨機存取存儲器。

研究亮點

(1)實驗首次提出并實現了基于二維材料通道的亞納秒非易失性閃存器件,構建了以石墨烯為通道材料的Dirac閃存結構,并利用二維增強熱載流子注入機制(2D-HCI)實現了400皮秒的超快編程速度,同時具備非易失存儲特性和超過550萬次的耐久性。


(2)實驗通過引入通道厚度調控的橫向電場分布效應(Ey分布),利用二維材料的原子級厚度優勢,顯著提升了Ey最大值,從而大幅增強了熱載流子注入效率。研究發現,與傳統硅材料系統相比,二維材料體系的注入電流提高了數個數量級。


(3)石墨烯實現了對電子和空穴的高效注入,而二維半導體WSe?則表現出不同的空穴注入行為。進一步通過縮短通道長度至0.2微米,器件在低編程電壓(5V)下實現了400皮秒的快速編程。該研究首次證明了二維材料通道可以突破傳統閃存的速度瓶頸,甚至超過了最快的易失性SRAM器件速度,為下一代高性能非易失存儲技術提供了新的方向和物理機制支持。



圖文解讀

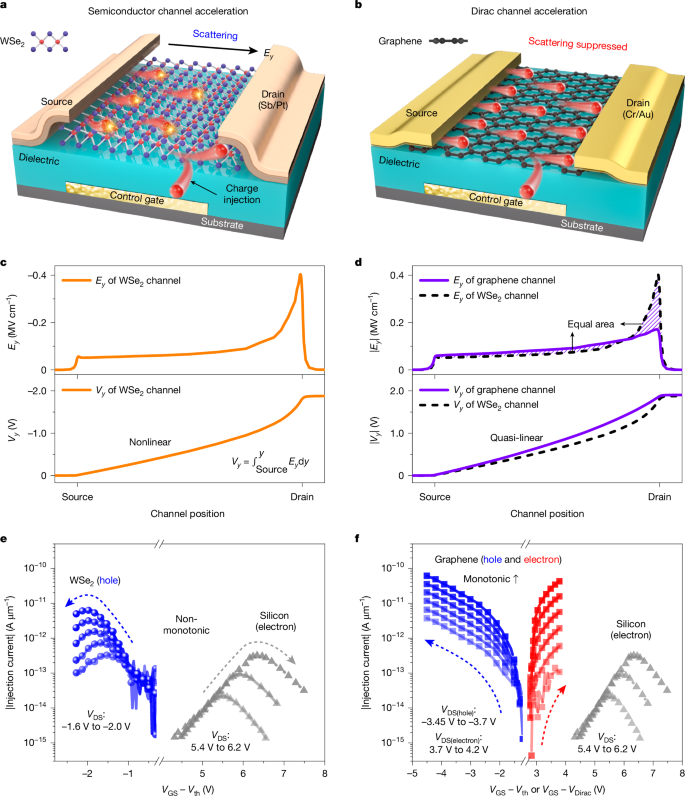

圖1: 熱載流子注入的材料依賴性行為。

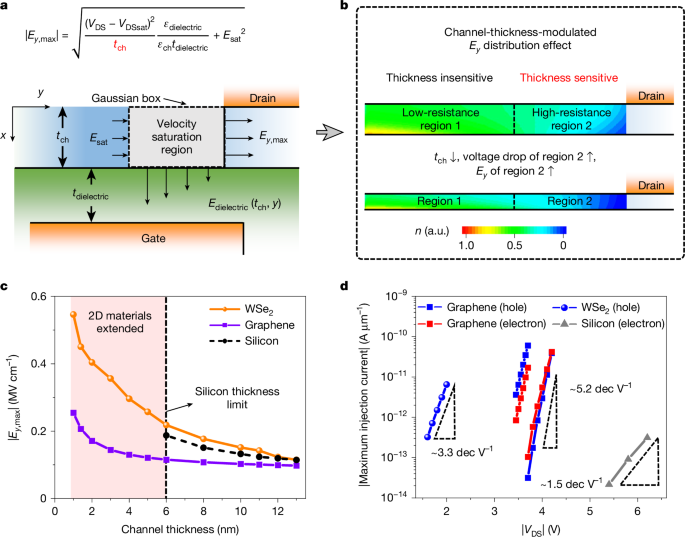

圖2: 由通道厚度調控的Ey分布效應所實現的二維增強熱載流子注入機制(2D-HCI)。

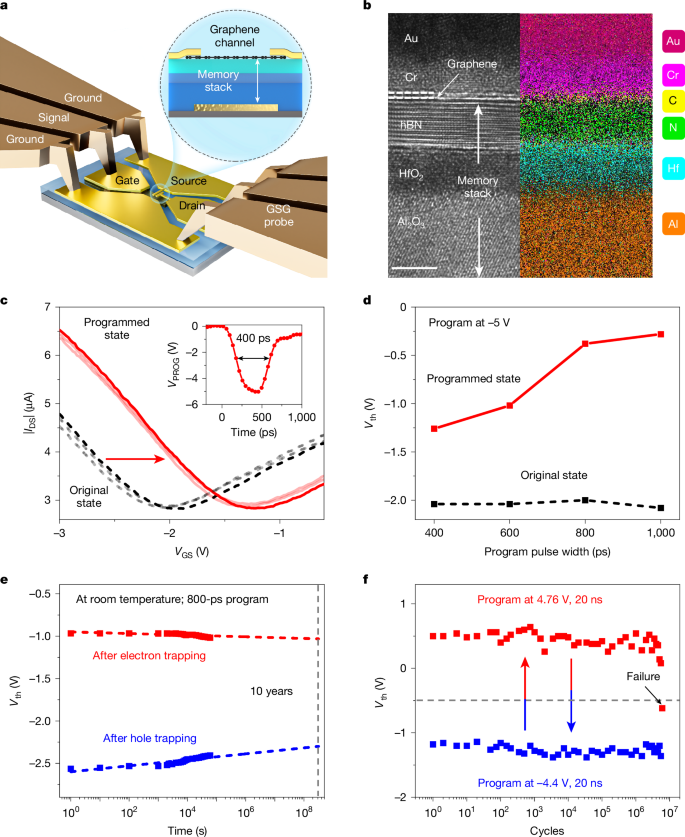

圖3: 亞納秒閃存器件的存儲性能。

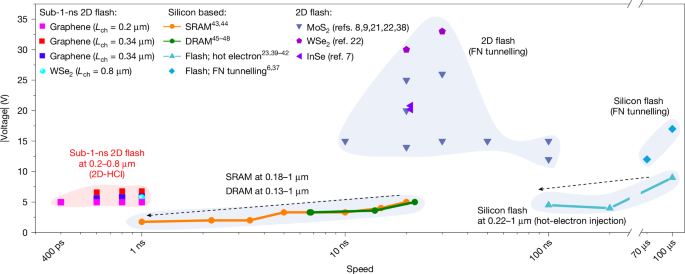

圖4: 基于電荷的存儲器在編程電壓與速度方面的性能基準比較。


結論展望

基于二維材料的原子級厚度,本文發現了一種由通道厚度調控的橫向電場(Ey)分布效應,可用于提升載流子加速效率,從而實現二維增強熱載流子注入(2D-HCI)機制。作者進一步構建了二維石墨烯閃存器件,并驗證該2D-HCI機制可實現400皮秒的編程速度,突破了非易失性存儲器亞納秒編程速度的瓶頸。該機制表現出良好的耐久性,且適用于二維狄拉克材料和二維半導體,表明其具有可靠性。


未來,隨著通道長度的進一步縮短,器件性能有望持續提升。作者的研究成果為在閃存中實現亞納秒編程速度提供了新的機制,為高速度非易失性存儲技術的發展開辟了新路徑。



原文詳情:

Xiang, Y., Wang, C., Liu, C. et al. Subnanosecond flash memory enabled by 2D-enhanced hot-carrier injection. Nature (2025).

https://doi.org/10.1038/s41586-025-08839-w
