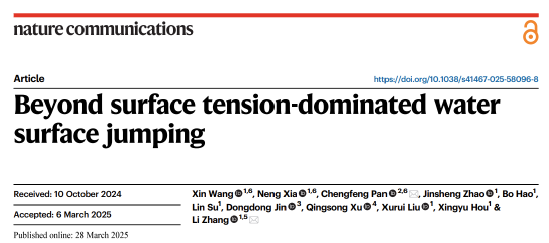

半水生昆蟲（例如水黽，彈尾蟲等）的水面跳躍運動主要依靠表面張力主導的跳躍機制來實現。通過對自然界中水面跳躍生物模型的建立和仿生學的發展，科學家們已經開發了各種基于表面張力主導的跳躍機制的水面跳躍微型機器人。然而，這種機制存在一個固有的物理限制：即驅動器釋放的推進力必須保持在打破水面所需的閾值（表面張力）之下以保持水面完整，因?yàn)樗嫫屏褧?huì)導致機器人無法脫離水面或者跳躍性能降低。這個物理限制的存在導致目前的水面跳躍機器人的跳躍性能遠低于自然界中的水面跳躍生物。針對這些挑戰，香港中文大學張立團隊在前期光驅動水凝膠彈射器研究的基礎上（Nature Materials，2024，23, 1428–1435），聯合浙江大學、哈爾濱工業大學和澳門大學開發了一種新的水面跳躍機制允許水面被打破以增加驅動器的功率輸出，突破了表面張力主導的跳躍機制的局限性，實現了具有破紀錄的跳躍性能（跳躍高度：63 cm (18 體長)，起跳速度：3.52 米/秒（100.6 體長/秒）的水面跳躍微型軟體機器人。該研究成果以“Beyond surface tension-dominated water surface jumping”為題發表在《Nature Communications》。文章鏈接：https://www.nature.com/articles/s41467-025-58096-8。

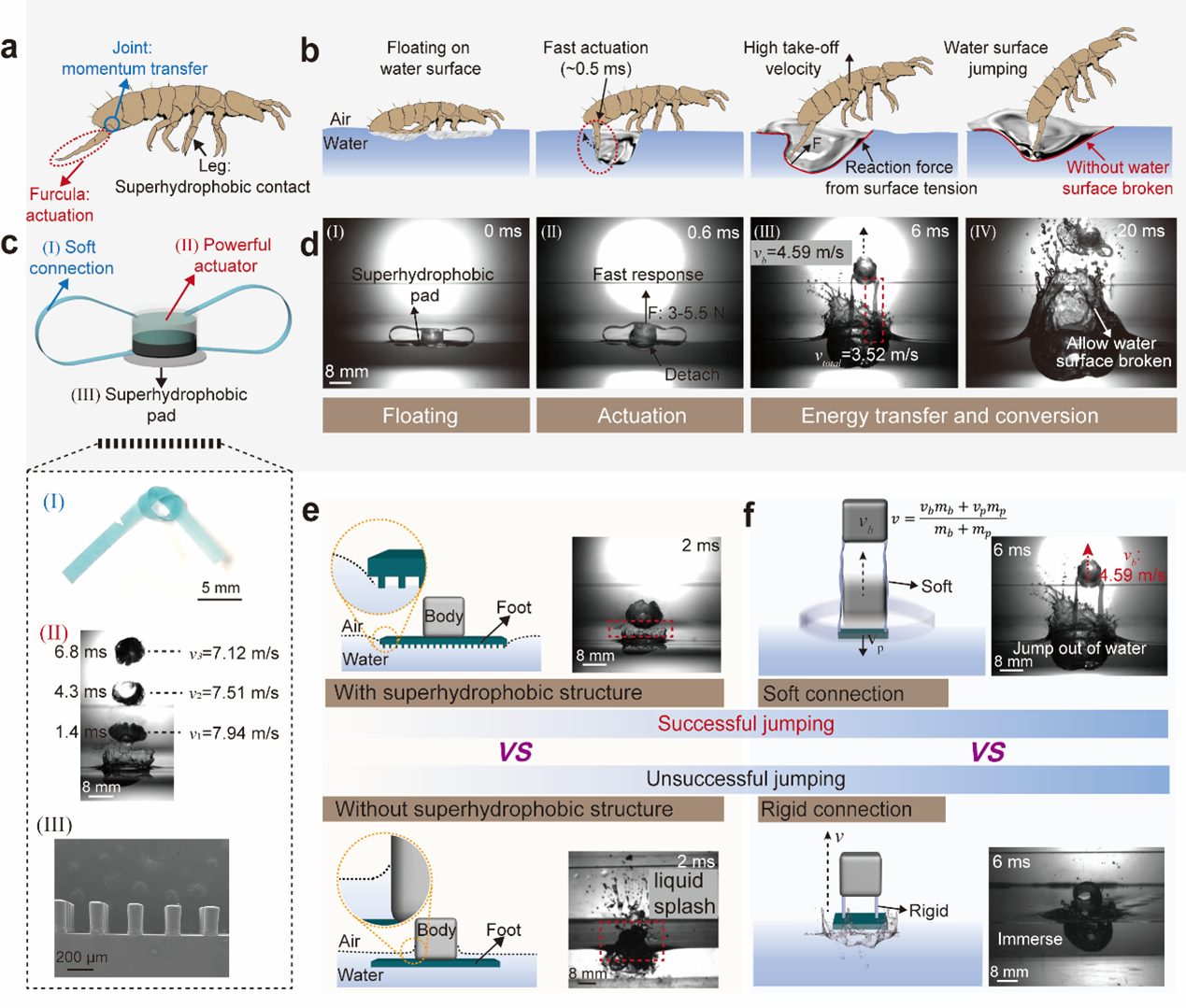

圖 1. 水面跳躍微型機器人的關鍵設計原理
半水生節肢動物的水面跳躍運動依賴于表面張力主導的跳躍機制，其中涉及幾個關鍵點：（1）表面張力利用：半水生節肢動物具有超疏水身體（例如水黽多毛的超疏水腿）和輕的自重，使它們能夠利用水的表面張力保持在水面上而不下沉。(2)驅動結構：通過特殊的身體結構（如水黽細長的腿和彈尾蟲的附肢）和快速的肌肉收縮，產生足夠的推進力以克服表面張力脫離水面。（3）能量學和運動學：通過超快的能量釋放、復雜的動量傳遞系統和對輸出力的精細調節，使輸出力保持在剛好低于突破水面所需閾值的水平，實現較高的動量傳遞效率。近年來，通過研究這些以表面張力為主導的跳躍機制的生物學行為，在設計昆蟲級水面跳躍機器人方面取得了重大進展。它們具有疏水性機身，能夠通過利用超疏水性材料和仿生結構設計實現水面跳躍行為。然而，這些工程機器人與半水生節肢動物相比，在跳躍高度和起飛速度方面仍然存在顯著差距（數量級的差距）。這種差距源于以撞擊水面獲取動力來源的跳躍機理的固有的物理限制以及長的驅動時間帶來的動量傳遞效率低下。因此，仍然有必要開發一種新的驅動和傳動機制，以突破昆蟲尺度水面跳躍機器人的性能極限，在跳躍高度和起飛速度等方面匹配甚至超越自然物種。
在本文中，作者通過借鑒基于表面張力主導的生物模型和進一步的發展，為昆蟲級機器人開發了一種新的水面跳躍機制，突破了表面張力主導的水面跳躍機理的物理限制，并設計了一個軟體機器人用于展示這種機制。該機器人通過結合與自然生物相似的三個關鍵設計原則，實現了與半水生節肢動物相當?shù)奶S性能：（1）超疏水身體：帶有超疏水微柱陣列的PDMS身體確保了機器人跳躍前可以在水面上穩定漂浮，以及減少過度的流體動力學相互作用將起飛過程中的能量損失降至最低。（2）具有大的輸出力與質量之比（F/m）的光驅動水凝膠驅動模塊：能夠在超短時間（0.6 ms）內提供足夠的推進力（～5.5 N），從而使機器人能夠在極短的時間窗口內完成動量獲取。（3）開創性的使用軟材料構建動量傳遞系統：采用軟連接的分體式設計確保了高效的動量傳遞。這種方法使得機器人的動力來源來自于固體的相互作用（即驅動器撞擊發射臺時的反彈力）而非傳統表面張力主導機理中的水面的反作用力，從而可以充分釋放驅動器的功率輸出以及允許水面被打破。（Supplementary movie 1）

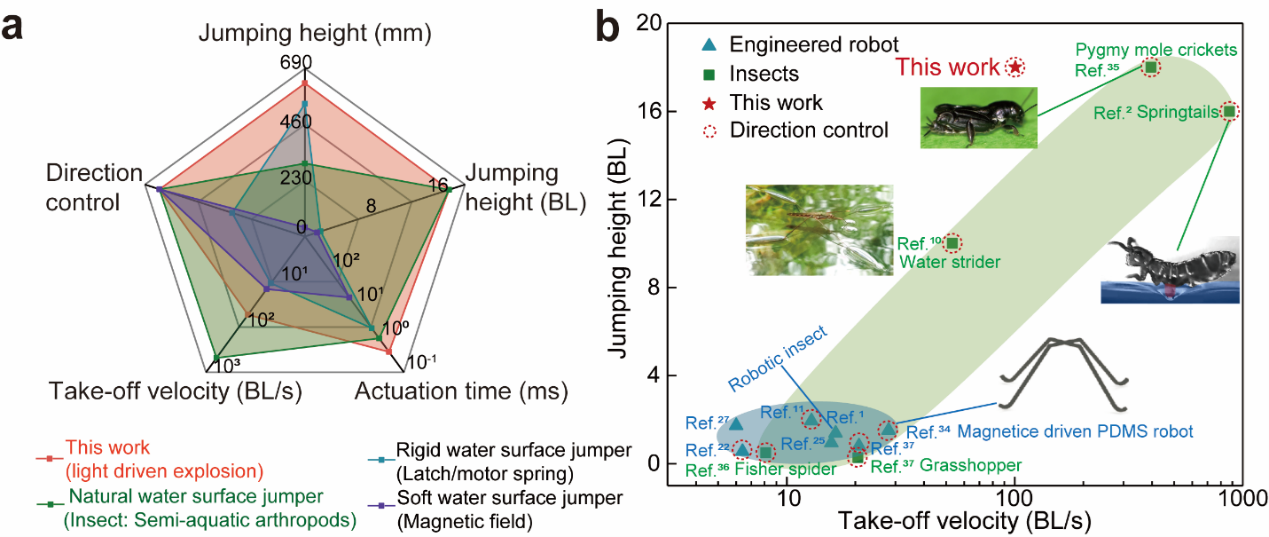

圖 2. 微型軟體機器人的水面跳躍性能
通過這些設計原則賦予了昆蟲尺度軟體機器人的高性能水面跳躍能力。作者將制備的軟機器人的性能與能夠進行水面跳躍運動的自然界中的昆蟲和其他機器人系統進行了比較，結果表明，開發的微型軟體機器人具有最快的起跳速度和最高的跳躍高度，分別為3.52 m/s（100.6 體長/秒）和63 cm（18 BL），這些性能可以和半水生節肢動物中具有最出色水面跳躍能力的侏儒螻蛄相媲美。

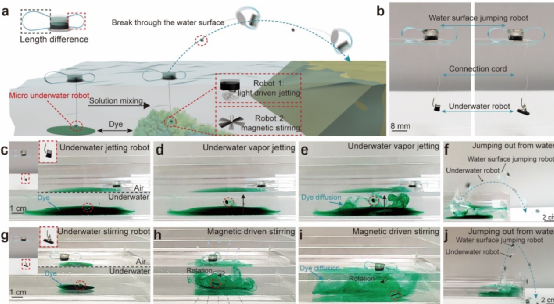

圖3. 水面跳躍軟體機器人助力水下微型機器人突破氣水界面進行回收。
軟體機器人還可以通過非對稱的結構設計實現定向跳躍運動，即將左右連接軟肌腱設計成不同的長度，從而改變初速度的方向?qū)崿F(xiàn)跳躍方向控制。此外，作者展示了水面跳躍機器人在微型水下機器人回收方面的應用潛力。微型機器人在水下等復雜環境中展現出廣闊的應用前景。由于體積小、重量輕，微型水下機器人在無線遠程控制導航和執行任務方面表現出優勢。然而，回收這些微型機器人的主要挑戰是在突破氣水界面時，小尺度下的巨大阻力和表面張力。基于開發的水面跳躍機器人的高效能量轉化和負載能力，作者開發了一種用于水下微型機器人回收的機器人系統。作為概念驗證，作者展示了用于水下溶液混合的微型機器人的回收，這些水下微型機器人與水面跳躍機器人相連，實現相互錨定的功能，以避免偏離目標區域，它們首先分別在光或旋轉磁場的控制下執行溶液混合任務，然后通過激活水面跳躍機器人實現回收。
總結來說，作者提出了一種超越表面張力主導機制的水面跳躍策略，該方法利用三個關鍵設計原則來突破當前跳躍機制的物理限制，包括用于漂浮在水面上的超疏水身體、可在超短時間內提供足夠推進力的輕量級強力驅動模塊，以獲取較大的初始動量，以及用于高效動能傳遞的軟動量傳輸系統。這種水面跳躍機制使所展示的軟機器人在跳躍高度和起飛速度方面具有顯著優勢，超過了以前工程系統和幾乎所有自然界中具有水面跳躍運動的昆蟲的性能。
香港中文大學機械與自動化系博士生王鑫，博士后夏能與浙江大學機械工程學院潘程楓研究員為論文共同第一作者，浙江大學機械工程學院潘程楓研究員和香港中文大學機械與自動化系張立教授為論文共同通訊作者。
