控制量子光源（例如單分子，量子點，微共振腔等）在發射角度、偏振模式以及頻譜分布等方面的輻射特性是提升光電系統能效的重要基礎之一，在固態發光器件、顯示技術以及單光子光源等技術領域都有非常巨大的實用價值。
近年來，基于貴金屬的超材料結構和微納天線系統被認為是控制光與物質相互作用最為有效的方法之一，但是其相對復雜的形貌加工以及不可徹底避免的光學損耗始終制約了這類技術的進一步延展。一些研究人員開始重新將目光投向傳統的介質材料結構，希望通過簡單的介質散射機制實現對量子光源輻射模式的低損耗控制。
近日，來自美國斯坦福大學Geballe先進材料實驗室的研究人員們通過一篇《Nature Photonics》對這一技術方向做出了積極的響應。他們不但在理論上證明了高介電常數的簡單介質結構可以有效調控其附近電偶極子的輻射模式；而且還在實驗中成功觀測到硅納米線對MoS2熒光（波長為680 nm左右）的調控結果，獲得了超過20倍的熒光前后散射比（forward-to-backward ratio）和約60 nm的遠場光譜頻移。
而他們?cè)谘芯恐写罅渴褂玫腇DTD全電磁場數值模擬在整個課題研究中扮演了檢驗理論模型，修正理論與實驗觀測偏差的重要角色，為整篇文章提供了強大的完備性支撐。下面我們一起來看一下。
說到介質結構對光場的散射，大家可能最先聯想到的便是著名的Mie散射理論。通過將球形介質中的激發場分解為一系列電場或磁場極化子共振模式的組合，Mie散射理論建立了入射激發場與散射場之間的關聯。由于激發出的電磁極化子的可能會具有特別的強度關系，導致散射場在某些方向上因相位的相消干涉而減弱，從而實現對遠場輻射的有向控制。著名的Kerker第一散射條件便是利用了強度相同的電偶極子與磁偶極子，最終消除了向后(backward)傳播的散射場，獲得了散射場的定向發射。
在這篇文章中，Geballe先進材料實驗室的研究人員通過將傳統Mie散射理論中的平面入射波改寫為偶極子的輻射場，獲得了用以刻畫量子光源的Mie散射框架，并構造出了偶極子激發情況下類似Kerker條件的場景，實現了對量子光源輻射方位和極化方向的控制。

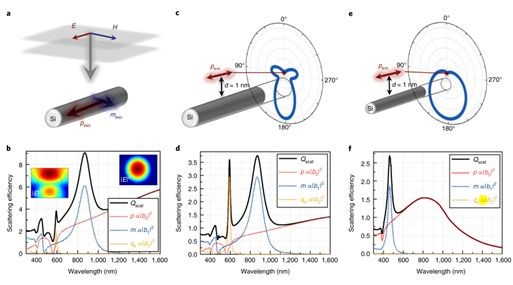

圖 1平面波和偶極子激發下硅納米線的散射行為。a，平面波激發下納米線的散射示意圖，圖中標示出了可能的電偶極子與磁偶極子的共振激發（E和H分別表示電場強度和磁場強度）。b，半徑R = 88 nm的納米線在平面波激發下，電偶極子p，磁偶極子m和電子四極子qe對散射的貢獻。插圖是納米線在電（右）和磁（左）偶極子共振波長處的電場強度分布。c-f，半徑示R = 88 nm（c）和R = 38nm（e）的硅納米線對電偶極子的散射情況，其中偶極子到納米線的間距d = 1 nm，激發波長λ= 675 nm，pem表示電偶極子。d，f對應各個極化子對散射效率的貢獻。
將這一理論模型應用于高介電常數的圓柱形硅納米線后，研究人員發現其附近的電偶極子的輻射性質(可見光波段)會隨著電偶極子與納米線的距離以及納米線的尺寸而發生顯著的變化。當電偶極子距離納米線較遠時（遠大于輻射波長），納米線對其輻射場的散射結果與對平面入射波的散射結果幾乎一致。然而，當電偶極子靠近到納米線時（遠小于波長），納米線內部各種共振極化子的響應強度開始發生明顯的變化，故而開始顯現出不同的散射頻率、偏振方向的響應以及有向的遠場輻射模式（圖1）。在這里，研究人員們使用了一個二維模型近似處理偶極子與納米線相互作用的遠場輻射結果，并且使用了一組FDTD全電磁場數值模擬作為這一近似處理的支撐性證據（圖2）。

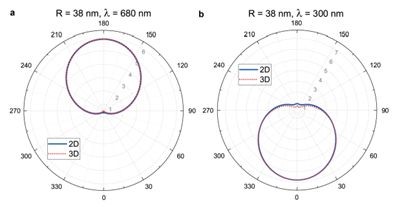

圖 2 2D和3D FDTD模擬的輻射模式比較。圖中顯示了在垂直于納米線（半徑為38 nm）的平面上波長為a, 680 nm 和 b, 300 nm兩種情況下關于輻射角度分布的二維與三維仿真對比，其中極化模式為TM。

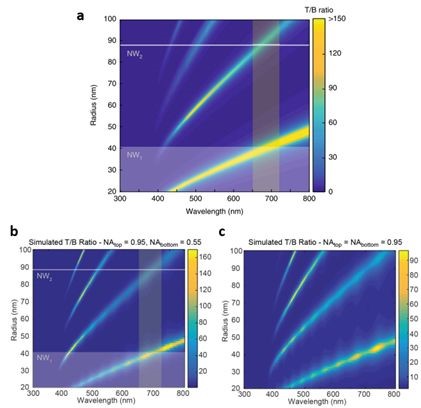

圖 3受硅納米線調控的偶極子前后散射比(T/B)。a, 根據修正后的偶極子Mie散射模型獲得的偶極子-納米線對的前后散射比，灰白水平條帶分別顯示的實驗中使用的半徑由20納米上升到40納米的納米線（NW1）以及半徑為88納米（NW2）兩種納米線的半徑范圍。垂直條帶顯示實驗中MoS2的熒光發射波段。b，c根據二維FDTD仿真獲得的前后散射比對比圖，其中b為實驗中使用的正面數值孔徑NA = 0.95，背面為NA = 0.55的收光配置，c為兩面都是NA = 0.95的收光配置。
研究人員還發現，偶極子散射場最終表現出的有向發射特性不僅是由于納米線中極化子共振模式的響應差異，同時也取決于散射場與偶極子輻射場的相互干涉。因此，相比使用平面波入射場的傳統Mie散射理論，這一偶極子散射框架更加注重激發場與散射場的相互作用。
為了檢驗這一理論模型的正確性，研究人員們使用了FDTD全電磁場數值模擬計算了不同半徑的硅納米線對其表面臨近偶極子散射情況的影響，并與推導的理論模型相對比，獲得了高度吻合的結果。計算結果顯示，使用半徑約為40到50納米的硅納米線，可以為偶極子獲得超過100倍的前后散射比（圖3）。

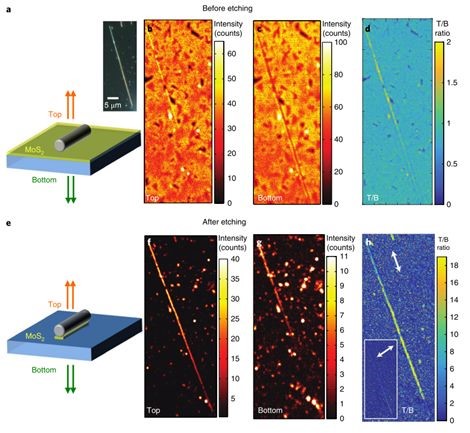

圖 4通過實驗獲得的硅納米線對MoS2熒光定向發射的證明。 a，未蝕刻的MoS2樣品示意圖及其暗場散射圖像。 b，c，未蝕刻的MoS2樣品來自樣品頂部（T）和底部（B）橫向磁（transverse magnetic）偏振的熒光圖像。 d，未蝕刻的MoS2樣品中歸一化的前后散射比分布，其中裸露的MoS2樣品前后散射比為0.8（實驗測定）。e-h，蝕刻掉納米線周圍的MoS2樣品后的對應的示意圖與實驗數據圖。插圖h表明橫向電（transverse electric）偏振的前后散射比(T/B)沒有顯示出明顯的增強。箭頭表示所收集的熒光的電場偏振方向。
為了進一步檢驗這一理論發現，研究人員使用一個單層的MoS2作為量子光源，一根半徑由20 nm逐漸增大到40 nm的硅納米線作為散射體，仔細研究了硅納米線對MoS2熒光的散射情況（圖4）。實驗發現當把MoS2置于硅納米線正下方時，硅納米線確實可以有效的抑制那些向朝向樣品背面的輻射，并最獲得了最高約25倍的前后散射比。之所以小于之前的理論預測，是由于實驗中的MoS2具有一定的寬度，從而增大了電偶極子與納米線的平均距離，故而導致平均前后散射比的降低。通過在FDTD全電磁場數值模擬中加入分布式的偶極子激發源，研究人員成功的還原了上述理論與實驗的差異，并獲得了與實驗觀測相近的結果，這再一次驗證了其理論模型的正確性（圖5）。事實上，樣品整體的散射比會隨著MoS2面積的增大而持續減小，這也與理論預測相一致（圖4）。

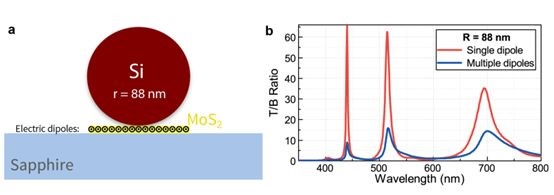

圖 5納米線下方偶極子激發源分布對前后散射比（T/B）的影響。 a，對應于蝕刻后納米線下方剩余的MoS2層中偶極子的示意圖。 b，在半徑為88納米的納米線中由a圖中的19個偶極子源獲得的T / B比，與單偶極情況下的T / B比的比較。其中頂部和底部收光數值孔徑NA與實驗相同，分別為0.95和0.55。
進一步的研究表明，硅納米線對MoS2熒光輻射方向的控制得益于多種不同的共振模式（圖6）。例如在半徑為38nm的硅納米線中，向后散射場的削弱主要是來自電偶極子模式與波長為660 nm的入射熒光發產生的相位相消；而在半徑為88nm的納米線中，則是由電偶極子、磁偶極子與電四極子的共同作用消除了的波長為675 nm熒光的向后散射。

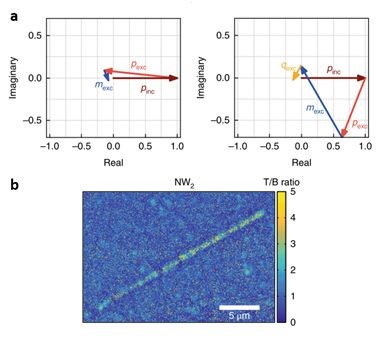

圖 6硅納米線中兩種不同的實現定向散射的機制。a，通過相量表示法（Phasor representation）表示的向后發射方向上來自不同極化子的貢獻。左圖中半徑為38nm（NW 1），波長λ= 660nm，主要貢獻由電偶極子pexc，少量貢獻來自磁偶極子mexc，右圖半徑為88nm（NW 2），波長λ= 675nm，電偶極子pexc，磁偶極子mexc與電四極子qexc均有一定的貢獻。b，實驗獲得的半徑為88nm半徑納米線中前后散射比（T/B）分布。
由于散射效率最佳的熒光波長會隨著納米線半徑的增大而紅移，因此遠場接受到的熒光峰值也就會隨著納米線半徑的增大而紅移。利用這一機制可以實現對遠場熒光輻射頻譜的調控（圖7）。實驗表明，當硅納米線的半徑從26 nm增大到38 nm時，遠場接受到的MoS2熒光輻射峰值紅移了約60 nm,在熒光光譜上產生了顯著的變化。而在這一過程中，MoS2材料本身并沒有發生任何改變。

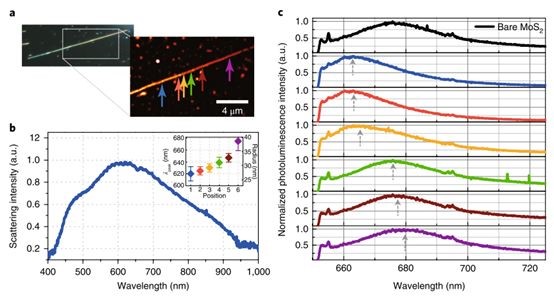

圖 7使用用納米線尺寸對發射光譜進行波長控制。 a，暗場散射圖像和硅納米線的頂部熒光圖，其半徑從20nm（左側）到40nm（右側）逐漸變粗。彩色箭頭表示沿著納米線進行熒光采集的不同位置。b，使用共焦系統從a圖中藍色箭頭處采集到的TM模式的熒光。插圖顯示了各個采集點出熒光峰值的波長變化。c，整個納米線系統的發射光譜。每條彩色曲線對應于a中用相同顏色線表示的位置。頂部黑色曲線是取自樣品上的裸露MoS2區域的參考發射光譜。
總結一下，這篇來自斯坦福大學Geballe先進材料實驗室研究的成果展示了利用硅納米線中的Mie散射模式實現對MoS2熒光的輻射控制。這一研究成果展現出了利用簡單高介電常數介質微粒實現對量子光源輻射模式控制的可行性，是對半導體光子晶體，平面光學天線以及漏波天線等低損耗輻射調控技術的重要補充。在這篇研究中，研究人員使用了FDTD全電磁場模式完成了基礎理論的假設檢驗，理論模型的核算，以及解釋實驗結果與理想理論模型的差異，使整篇論文無論是在理論的正確性還是在實驗數據解讀的準確性上都提升了一個檔次，充分顯現出這一仿真技術在光電研究領域的重要應用價值。
