研究背景
鈣鈦礦太陽能電池（PSCs）已經實現了功率轉換效率（PCE）> 26.5%，接近最新的晶體硅太陽能電池。有機空穴選擇性自組裝分子（SAM）有助于顯著提高倒置PSCs的性能。鈣鈦礦光致發光材料的進一步發展要求SAM表現出增強的空穴傳輸特性，穩定性和大面積溶液加工性。
關鍵問題
然而，SAM層的應用主要存在以下問題：
1、目前主流的SAM制造方法不利于大規模生產和應用
目前，自組裝膜設計通過π-擴展、共軛連接和稠環形成等手段提升導電性和穩定性，但常導致分子堆疊，限制大面積溶液處理中SAM層的均勻性。雖共組裝或溶劑工程可增強均勻性，卻增加制造復雜性，不利于大規模生產和應用。
2、缺少能夠精確評估自組裝膜的真實穩定性和分子密度的表征方法
目前，精確評估SAM穩定性和分子密度的表征方法不足，這給設計能在鈣鈦礦太陽能電池（PSC）中穩定運行的雙自由基SAM帶來困難。盡管雙自由基SAM在增強導電性和穩定性方面有潛力，但相關研究較少，其設計和開發仍是挑戰。
新思路
有鑒于此，中科院長春應化所秦川江、王利祥、周敏、張德重、隆基綠能李振國、何博等人通過供體-受體共平面共軛的策略設計了雙自由基SAMs，以促進空穴在SAMs上的傳輸。由于分子空間位阻設計，雙自由基SAMs表現出高的光熱和電化學穩定性，以及改善的組裝均勻性和大面積溶液加工性。采用先進的掃描電化學電池顯微鏡-薄層循環伏安技術準確測定SAMs的載流子轉移速率、穩定性和組裝性能。最終，PSCs的效率超過26.3 %，微型模塊(10.05 cm2 )達到23.6 %，鈣鈦礦-硅串聯器件(1 cm2)超過34.2 %。PSCs在45 °C下跟蹤2000小時后保持>97 %。
技術方案：
1、探索了一種共面D-A交叉共軛的設計策略
作者采用共面D-A交叉共軛策略設計雙自由基SAM，選用平面吩惡嗪和氰基膦酸作為給體和受體，插入π-間隔基保持平面性。RS-1和RS-2表現出高度共面結構，ESR信號證實穩定的雙自由基形成，且隨溫度升高信號增強。
2、采用SECCM-TLCV技術測量了SAM特性
作者采用SECCM-TLCV技術評估SAM的空穴傳輸和穩定性，發現雙自由基SAM在連續CV掃描和引入PbI?加速老化條件下表現出顯著優于MeO-2PACz的低衰減和高穩定性，且電導率更高，組裝密度和均勻性更優。
3、解析了雙自由基改善溶解性和加工性機制
研究發現，RS-1和RS-2因空間位阻降低分子堆積，改善溶解性和加工性。RS-1和RS-2形成共價錨定的SAM層，組裝密度和均勻性顯著提高。
4、制備并測試了具有雙自由基自組裝膜的PSC
作者基于RS-2的PSC實現26.3%的PCE，大面積組件達23.6%，穩定性優異。RS-2在寬帶隙PSC和鈣鈦礦-硅串聯器件中表現出色，認證PCE達34.2%。
技術優勢：
1、成功設計和合成了兩種開殼雙自由基自組裝分子
作者通過強D-A相互作用和共面共軛，成功設計出兩種開殼雙自由基自組裝分子，高效產生并穩定雙自由基，提升電子離域性和導電性。引入空間位阻后，分子穩定性增強，溶液加工性提升，解決了傳統SAM層均勻性不足的問題。
2、精確地確定了自組裝膜的空穴傳輸性質和穩定性
研究采用先進的掃描電化學電池顯微鏡薄層循環伏安法（SECCM-TLCV）測量技術，精確地確定了自組裝膜的空穴傳輸性質和穩定性，克服了傳統表征方法的不足，為自組裝膜的性能評估提供了可靠依據。
技術細節
雙自由基自組裝膜的開發和表征
作者探索了一種共面D-A交叉共軛的設計策略來產生雙自由基SAM。選用平面吩惡嗪作為強電子給體核，氰基膦酸作為強電子受體和錨，插入短π-間隔基保持平面性，強D-A效應和高度共軛促進雙自由基形成。通過芳環動力學阻斷增強雙自由基穩定性。開發的RS-1和RS-2表現出高度共面結構，吸收光譜和光致發光光譜證實了共軛結構和大π鍵的形成。電子自旋共振（ESR）方法顯示RS-1和RS-2有明顯高ESR信號，表明穩定的雙自由基形成，且隨溫度升高信號增強，證實其穩定的雙自由基特性。

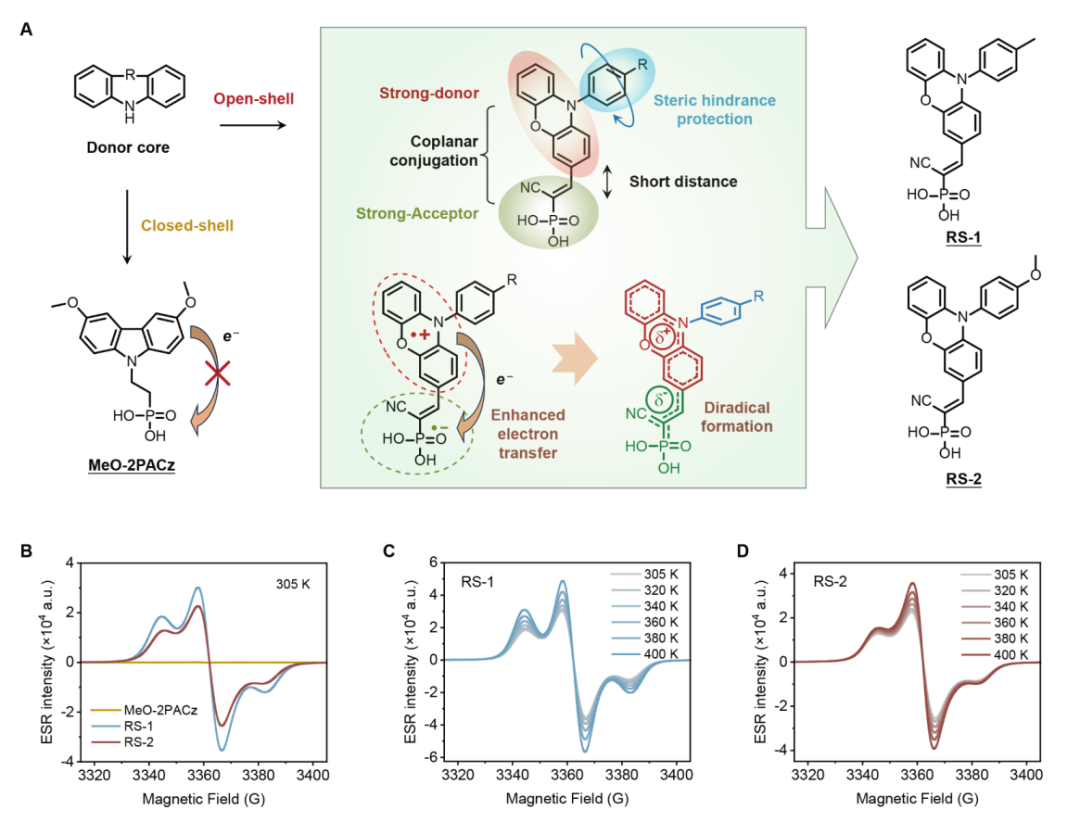

圖 雙自由基自組裝膜的設計
雙自由基自組裝膜的精確電化學表征
研究指出，SAM的空穴傳輸性質和穩定性與電化學性質密切相關。常規三電極CV雖用于研究SAM的氧化還原過程，但不能準確反映ITO/SAM的性質。采用SECCM-TLCV技術測量SAM特性，結果顯示，連續CV掃描中，氧化還原峰電流逐漸下降，電化學模擬表明這是由于氧化產物降解導致的表面劣化、載流子傳輸速率降低和有效工作面積減小。與MeO-2PACz的SAM相比，RS-1和RS-2的雙自由基SAM表現出更低的衰減，在連續25個循環的CV測量后，活性位點分別降低至67%和71%，遠優于MeO-2PACz的21%。在引入PbI?加速老化條件下，RS-1和RS-2的雙自由基SAM僅有輕微降解，而MeO-2PACz SAM顯著降解。SECCM-TLCV測量還表明，RS-1和RS-2的雙自由基SAM的電導率是MeO-2PACz的兩倍以上，且組裝密度和均勻性更優，顯示出更大的大面積溶液可加工性潛力。

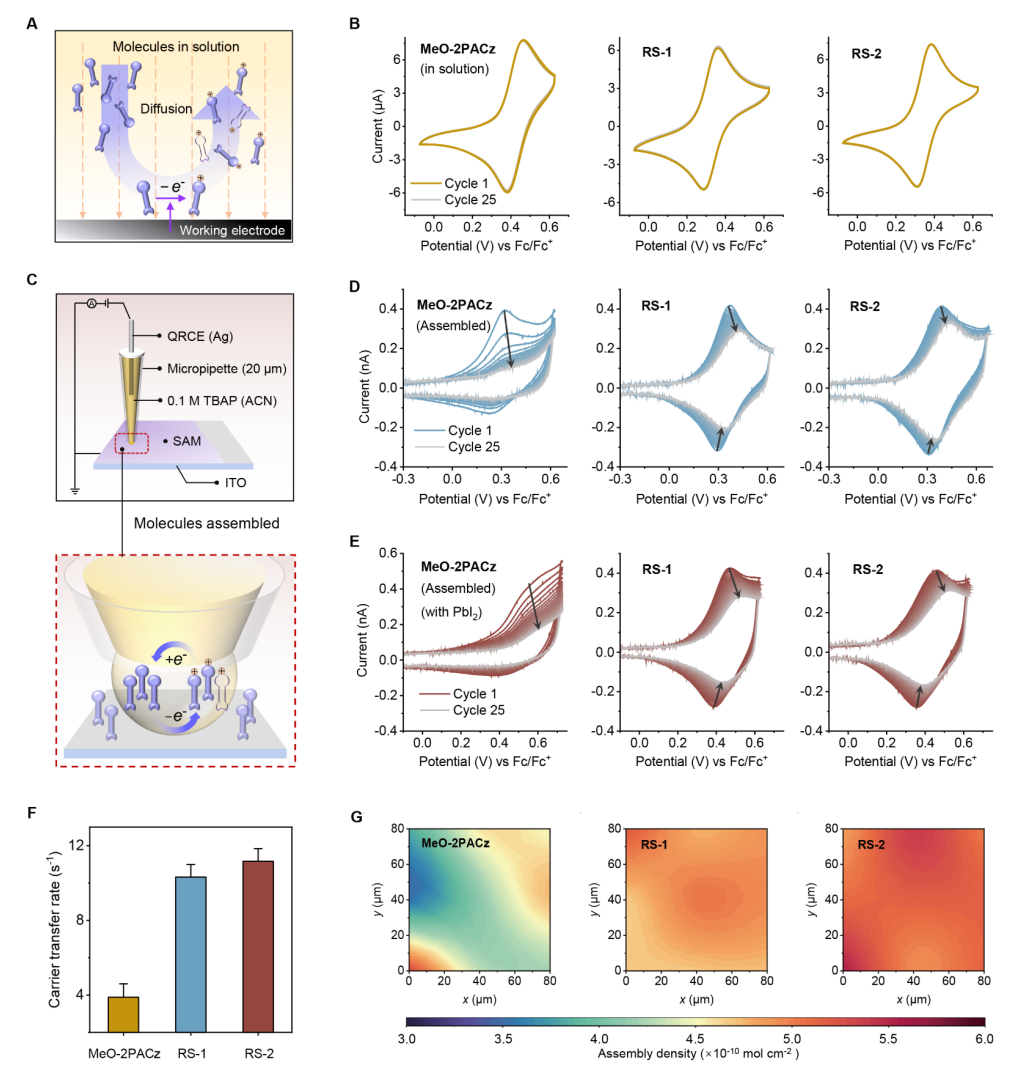

圖 用于評估自組裝膜的穩定性、載流子轉移速率、組裝密度和均勻性的電化學技術
鈣鈦礦雙自由基自組裝膜
作者通過理論計算和實驗分析，發現RS-1和RS-2中引入的空間位阻降低了分子間堆積，改善了SAM的溶解性和溶液加工性。XPS和接觸角測量表明，RS-1和RS-2形成了主要由共價錨定的SAM層，而MeO-2PACz形成了混合結構，導致RS-1和RS-2的組裝密度和均勻性顯著提高。RS-2通過甲氧基與鈣鈦礦相互作用，提高結合能，優化鈣鈦礦薄膜沉積。SEM圖像顯示，RS-2上的鈣鈦礦薄膜晶粒尺寸較大。PL發射強度和PLQY的變化表明，RS-2上的鈣鈦礦薄膜質量更高，減少了非輻射復合。時間分辨PL測量顯示，RS-2樣品具有更長的衰減時間，表明其空穴提取能力增強。此外，UPS分析證實RS-2的表面功函數更大，價帶能級更深，增強了空穴傳輸性能。
圖 自組裝膜對鈣鈦礦的影響
光伏性質
作者制備并測試了具有雙自由基自組裝膜的PSC。基于RS-2的PSC實現了26.3%的光電轉換效率（PCE），具有1.19 V的開路電壓（VOC）、25.8 mA cm?2的短路電流密度（JSC）和85.7%的填充因子（FF），優于基于MeO-2PACz和RS-1的PSC。光強度依賴的EIS顯示，RS-2器件具有更高的載流子復合電阻（Rrec），表明載流子復合受到抑制。瞬態光電壓（TPV）和瞬態光電流（TPC）測量進一步證實了載流子復合的減少和空穴轉移的增強。采用刮刀涂布法制備的大面積RS-2微型組件（10.04 cm2）表現出23.6%的PCE，顯著優于基于MeO-2PACz的組件（18.6%）。在長期穩定性測試中，RS-2器件在1000小時內表現出可忽略的降解，在45°C下連續操作2000小時后保持97%的初始PCE。此外，RS-2微型模塊在45°C下連續操作960小時后保持96%的初始PCE。RS-2的雙自由基SAM在寬帶隙PSC和鈣鈦礦-硅串聯器件中也表現出優異性能，實現了超過21.4%和34.2%的PCE，并在國家可再生能源實驗室（NREL）獲得34.2%的認證PCE。

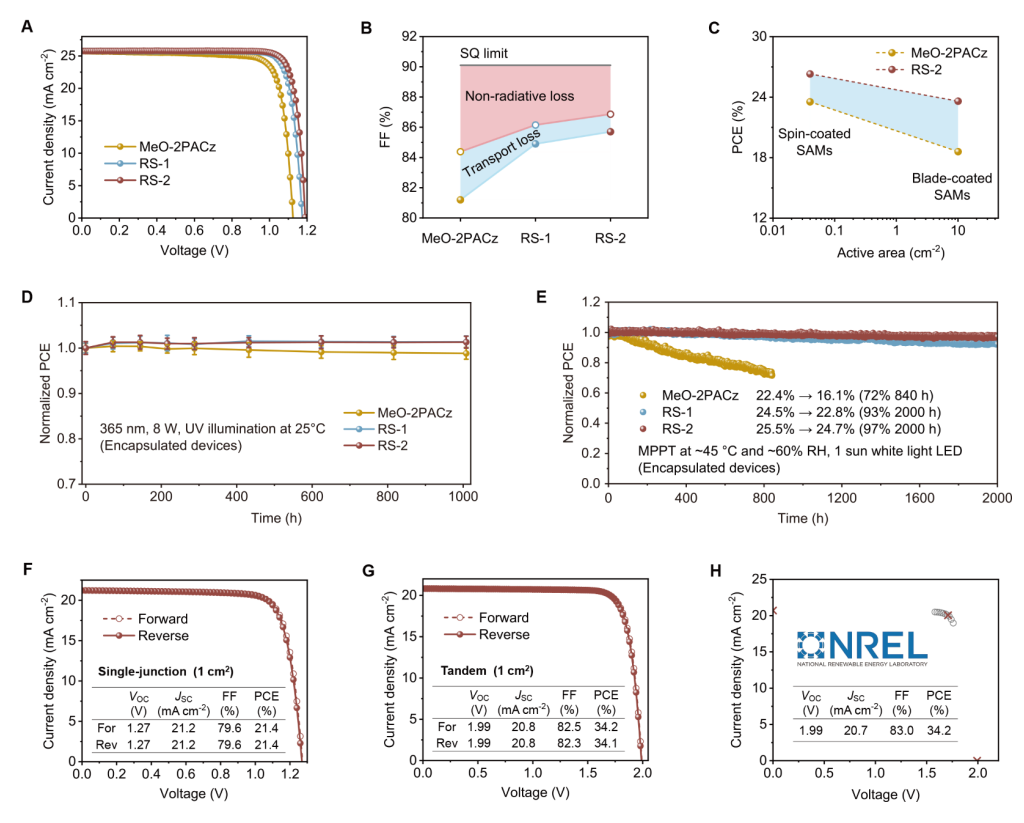

圖 PSC的光伏性能
展望
為了推進鈣鈦礦光致發光材料的發展，SAM必須具有增強的空穴導電性、化學穩定性和大面積溶液加工性。本文新開發的雙自由基SAM同時滿足所有這些要求。雙自由基特性減輕了載流子輸運的限制，而戰略性的分子位阻設計不僅穩定了雙自由基狀態，而且改善了SAM的均勻性和大面積溶液加工性。
參考文獻：

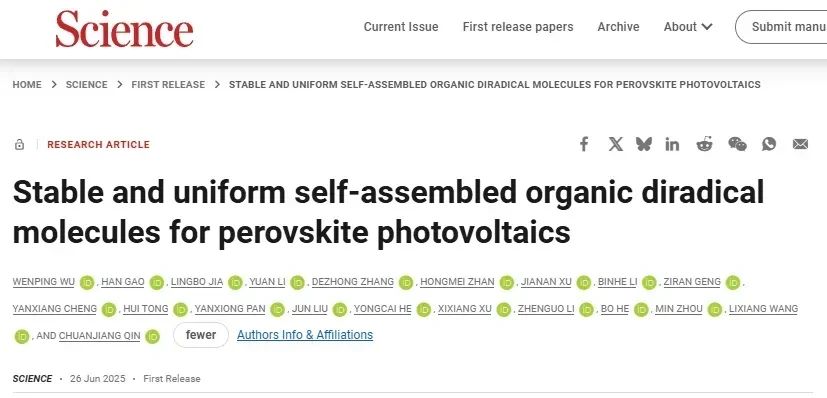

WENPING WU, et al. Stable and uniform self-assembled organic diradical molecules for perovskite photovoltaics. Science.
DOI: 10.1126/science.adv4551
https://www.science.org/doi/10.1126/science.adv4551
