在過(guò)去的十年中，有機(jī)-無(wú)機(jī)雜化鈣鈦礦在光伏、光電探測(cè)、發(fā)光等領(lǐng)域的研究獲得巨大進(jìn)展。然而，利用鈣鈦礦材料制備經(jīng)典的器件——場(chǎng)效應(yīng)晶體管（FET）仍然存在很大挑戰(zhàn)。主要原因在于晶體管中載流子在橫向和界面的傳輸特別容易受到鈣鈦礦多晶薄膜晶面狀態(tài)和晶粒中普遍存在的缺陷的影響。
有鑒于此，郭春雷中美聯(lián)合光子實(shí)驗(yàn)室副研究員于偉利、現(xiàn)澳大利亞悉尼大學(xué)博士李峰和瑞典查爾姆斯理工大學(xué)博士于立揚(yáng)等人采用了一種空間限域反溫度結(jié)晶的方法，合成了具有亞納米表面粗糙度和極低表面缺陷的甲基銨鹵化鉛鈣鈦礦MAPbX3 (X=Cl，Br，I)薄單晶，并采用這些薄單晶制備了高效FET，研究了其載流子傳輸性質(zhì)。

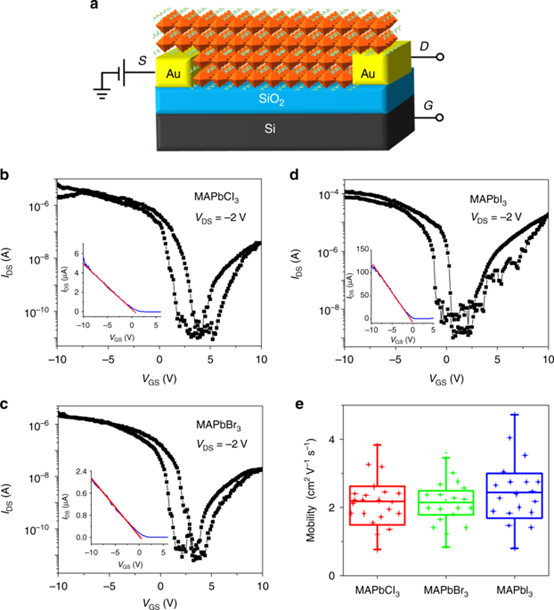

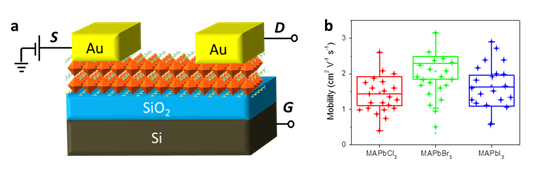

研究團(tuán)隊(duì)制備了基于MAPbX3(X=Cl，Br和I)雜化鈣鈦礦單晶的高性能FET器件，包括底柵頂接觸（BGTC）和底柵底接觸（BGBC）兩種器件構(gòu)型。在實(shí)驗(yàn)中發(fā)現(xiàn)：限制晶體生長(zhǎng)方向?qū)τ趯㈦s化鈣鈦礦單晶集成到FET器件中至關(guān)重要。

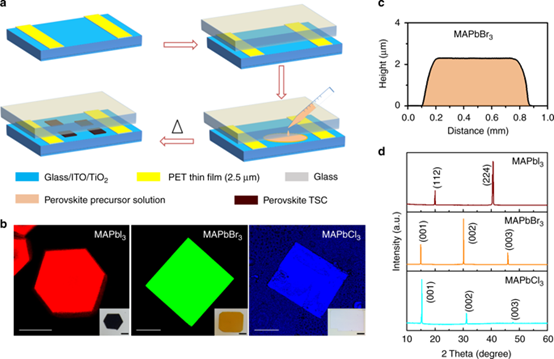

在反溫度結(jié)晶過(guò)程中的空間限域產(chǎn)生了超光滑的頂面和底面形貌，沒(méi)有明顯的晶粒界疇以及通常在自由生長(zhǎng)的晶體和多晶薄膜中觀察到的任何其他波紋，在雜化鈣鈦礦多晶薄膜常見(jiàn)的形態(tài)缺陷和表面經(jīng)常發(fā)現(xiàn)的化學(xué)雜質(zhì)也得到了明顯的控制。這種方法還消除了多晶薄膜中常見(jiàn)的晶界（已知晶界是隧道結(jié)形成引起的橫向傳輸阻力的來(lái)源）。通過(guò)垂直限制，晶體傾向橫向生長(zhǎng)，使它們達(dá)到毫米級(jí)或更大，并且易于橋接。半導(dǎo)體/電介質(zhì)界面具有強(qiáng)附著力和良好的電接觸。在室溫下容易實(shí)現(xiàn)103-105范圍的開(kāi)/關(guān)比。
此外，器件顯示出低的閾值電壓：在BGTC低于5V，在BGBC器件中低于2V?？偟膩?lái)說(shuō)，跨不同鹵化物和器件結(jié)構(gòu)的最大室溫空穴(電子)遷移率范圍為2.6至4.7 (0.26至2.2) cm2 V-1s-1，平均空穴(電子)遷移率在1.5至2.9 (0.19至1.3) cm2 V-1s-1范圍內(nèi)，顯著優(yōu)于迄今報(bào)道過(guò)的基于薄膜的MAPbI3 FET器件。
總的來(lái)說(shuō)，這項(xiàng)工作證明了通過(guò)垂直限域技術(shù)生長(zhǎng)鹵化物鈣鈦礦薄單晶并利用其制備FET器件的可行性，使得雜化鈣鈦礦成為一個(gè)可行的平臺(tái)印刷材料和透明電子材料。
該成果發(fā)表在《自然-通訊》雜志上（Nature Communications，2018, 9 (1), 5354），于偉利為第一作者，李峰和于立揚(yáng)為共同第一作者。該工作得到國(guó)家自然科學(xué)基金面上項(xiàng)目（61705227）的支持。
參考文獻(xiàn)：
Weili Yu, Feng Li, Liyang Yu et al. Single crystal hybrid perovskite field-effect transistors. Nature Communications 2018, 9, 5354.
https://www.nature.com/articles/s41467-018-07706-9
