第一作者：趙靜、何光偉
通訊作者：Kumar Varoon Agrawal
第一單位：瑞士洛桑聯邦理工學院
研究亮點：
1.報道了一種氧等離子體聯合臭氧的協同碳刻蝕策略，首次在單層石墨烯膜上實現了高密度、高精度亞納米孔的制備。
2.單原子層、納米多孔石墨烯膜表現出優異的H2/CH4篩分性能，H2滲透率超過6000 GPU, 為石墨烯膜的最高值。
開發高性能分子篩膜勢在必行
在化學工業過程中，物料分離的能耗一般約占總生產能耗的50%，占全球總能耗的10%-15%。因此，發展新型高效、節能的分離過程，是實現化學工業“節能減排”的一個主要方向。膜分離技術有望顯著降低分離過程的能耗：與主流的分離技術-精餾相比，膜技術能夠降低90%的能耗。目前，高分子膜由于廉價，易加工，在工業應用中占主導地位。但是，高分子膜性能受滲透性與選擇性之間的Tradeoff效應制約，性能無法滿足實際需求，無法解決分離工程面臨的諸多挑戰。因此，開發高性能分子篩膜勢在必行。
單層石墨烯膜的優勢
典型的分子篩膜以沸石膜，MOF膜為主。這些膜材料的分離性能遠優于高分子膜，氣體通量一般能達到3000 GPU。但是，由于受結晶過程限制，分子篩膜很難實現超薄化 (< 500nm), 從而限制了膜通量的進一步提高。單層石墨烯因其優異的物理化學穩定性，超強的機械強度，單原子厚度，可大面積制備等特征，被譽為構筑下一代分離膜最理想的膜材料。分子模擬證明在單層石墨烯中引入分子篩分孔，其氣體滲透通量可比傳統分子篩膜高3個數量級。
單層石墨烯膜亟待解決的關鍵問題
然而，單層石墨烯膜實現氣體分離，面臨著三個瓶頸難題：
1）大面積、無缺陷轉移；
2）在石墨烯晶格中引入高精度分子篩分孔；
3）提高分子篩分孔密度。
Kumar教授課題組黃詩琪博士發明了一種超薄納米多孔碳膜協助轉移的方法，首次實現了石墨烯膜無缺陷轉移，并發現本征石墨烯存在分子篩分孔，能夠?qū)崿F(xiàn)H2/CH4分離(H2通量為200 GPU，H2/CH4選擇性為25)。進一步臭氧處理，H2通量能夠提高到1000 GPU。然而，如何在石墨烯晶格中引入高密度、高精度亞納米孔，仍然是未解之謎。
成果簡介
有鑒于此，瑞士洛桑聯邦理工Kumar課題組報道了氧等離子聯合臭氧氧化的協同造孔技術，成功在石墨烯晶格中實現了高密度，1 ?精度的氣體篩分孔制備，實現了高效的H2/CH4分離。
TOC圖
要點1：?jiǎn)螌邮┓肿雍Y膜的制備工藝
本研究最重要的部分是單層石墨烯中亞納米孔刻蝕過程，如圖1A所示。我們發現石墨烯中的孔刻蝕過程與經典的結晶過程類似：晶體成核-晶體生長。借鑒制備單分散納米晶體的手段，獲得高密度、孔徑均勻的納米孔在于開發一種技術：在石墨烯上制備高密度缺陷位（成核），進一步可控地?cái)U(kuò)大這些缺陷位點，獲得合適的孔徑（孔生長）。
圖1 A）石墨烯晶格中的成孔過程示意圖，B) 石墨烯膜制備示意圖。
我們采用氧等離子體在石墨烯上快速制備高密度缺陷位點（小孔與sp3 碳），進一步采用臭氧氧化刻蝕法，將這些缺陷位擴大成合適的納米孔。采用這兩種刻蝕手段的原因在于：氧等離子體含有高密度的高能氧自由基，能夠快速（1 s）在石墨烯上引入大量缺陷位點，但是此過程過于迅速，可控性較差，難以用于擴孔過程。與之相比，臭氧刻蝕過程更加溫和、可控，其碳刻蝕動力學可通過反應溫度靈活調控。
單層石墨烯膜的制備過程如圖1 B所示：1）首先我們采用化學氣相沉積法（CVD）在銅箔上制備單層、多晶石墨烯。進一步對石墨烯進行氧等離子體處理1 s，形成缺陷位。2）在石墨烯表面旋涂聚苯乙烯-b-乙烯基吡啶嵌段共聚物溶液，經過500 °C，Ar氛圍下熱處理，即可在石墨烯表面制備80 nm厚度的納米多孔碳膜（NPC）。NPC能夠緊密附著在石墨烯表面，為其提供足夠的機械支撐，并且NPC超薄，孔密度高，不會增加石墨烯膜的氣體傳遞阻力。3）將NPC/Graphene/Cu懸浮于Na2S2O8溶液中，刻蝕掉Cu箔，浸洗后將NPC/Graphene轉移到多孔鎢支撐體上。4）在氣體滲透性能測試組件中原位進行臭氧氧化處理，通過臭氧處理溫度和時間調控孔生長過程。
要點2：不同工藝參數對分離性能的影響
通過拉曼光譜表征，我們發現經過1 s的氧等離子體處理，石墨烯的缺陷密度相比本征石墨烯提高20倍。但是等離子體處理的石墨烯的氫氣通量?jī)H僅增加6倍，達到700 GPU （圖2），這意味著氧等離子體處理的石墨烯大部分缺陷位點尺寸小于氫氣動力學直徑，不能透氫。對1s等離子體處理的石墨烯，進一步臭氧處理。經過60 °C臭氧處理（85 s）兩次，氫氣通量提高到2000 GPU，H2/CH4選擇性提高到18。進一步優化臭氧刻蝕反應動力學，將臭氧反應溫度提高到150 °C，刻蝕10 s后，發現氫氣通量顯著增加10倍，達到6045 GPU，H2/CH4選擇性提高到16。

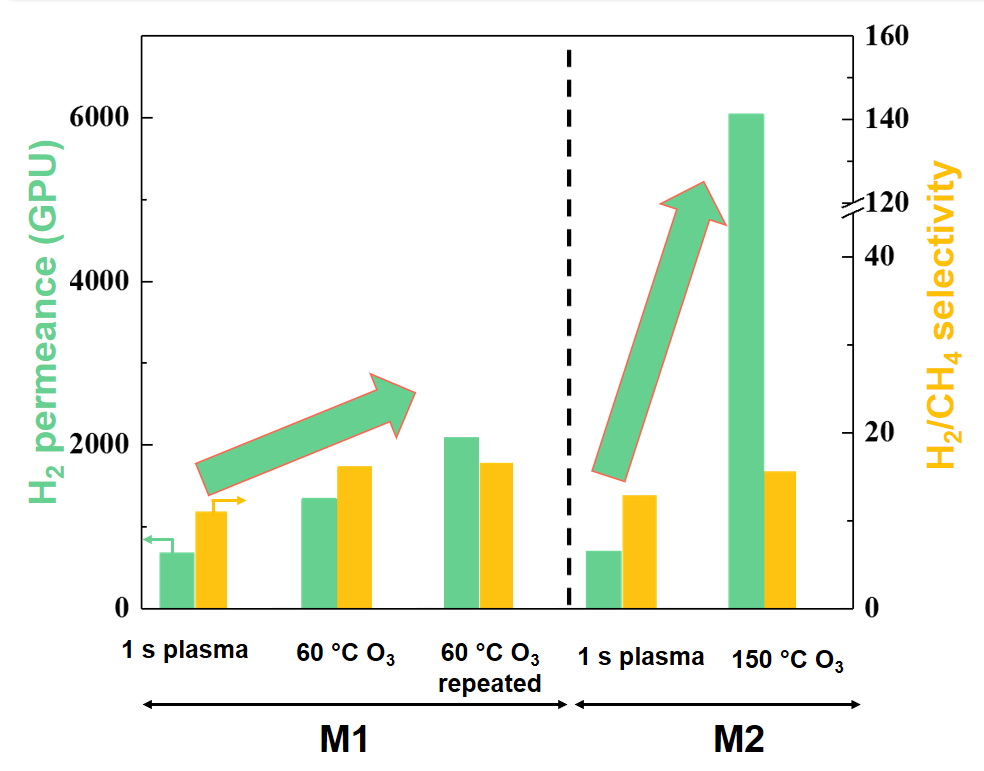

圖2 石墨烯膜的氣體分離性能與制孔條件的關系。M1和M2代表不同的石墨烯膜。
臭氧的主要作用在于擴孔，一個常規的設想是擴孔之后選擇性會下降，但是實驗現象卻相反。這主要是因?yàn)椋粞蹩涛g能夠?qū)⒃静荒芡笟涞男】谆蛘遱p3碳位點變成分子篩分孔，并且臭氧氧化過程能夠形成新的分子篩分孔（成核-擴孔），導致分子篩分孔的比例升高，從而同時提高選擇性和通量。
圖3 A總結了石墨烯分子篩分膜的分離性能與成孔條件的關聯。主要結論有：H2 (plasma + O3)> H2(plasma) + H2 (O3)，即對于H2的通量，氧等離子體+臭氧的效果優于單獨的氧等離子體，與單獨臭氧處理之和，這一現象證實了氧等離子體與臭氧氧化的協同效應。我們還發現，25 °C臭氧處理（成核：形成sp3缺陷位點）+150 °C臭氧處理，也能獲得很好的氣體分離性能，證明了本研究成孔技術的通用性（成核+擴孔）。
圖3 A）石墨烯分子篩分膜的分離性能與成孔條件的關系。B) 石墨烯分子篩分孔密度和大孔（尺寸大于甲烷動力學直徑）比例與成孔條件的關系。
圖3B總結了石墨烯分子篩分孔密度和大孔（尺寸大于甲烷動力學直徑）比例，與成孔條件的關系。除了氧等離子體處理的石墨烯，其他成孔條件一般都能將大孔的比例維持在20 ppm以下，不會顯著降低分離因子。氧等離子體加臭氧處理的石墨烯的孔密度最高，達到2 ×1012/cm2, 即每100 nm2有2個分子篩分孔。
要點3：與其他無機膜分離性能的比較
對比其它代表性無機膜材料，我們發現本研究開發的單層石墨烯分子篩膜表現出優異的氣體分離性能 （圖4）。這主要得益于石墨烯的超薄厚度（單原子厚），形成了超短的氣體傳遞路徑，以及本研究開發的高精度、高密度分子篩分孔造孔技術。

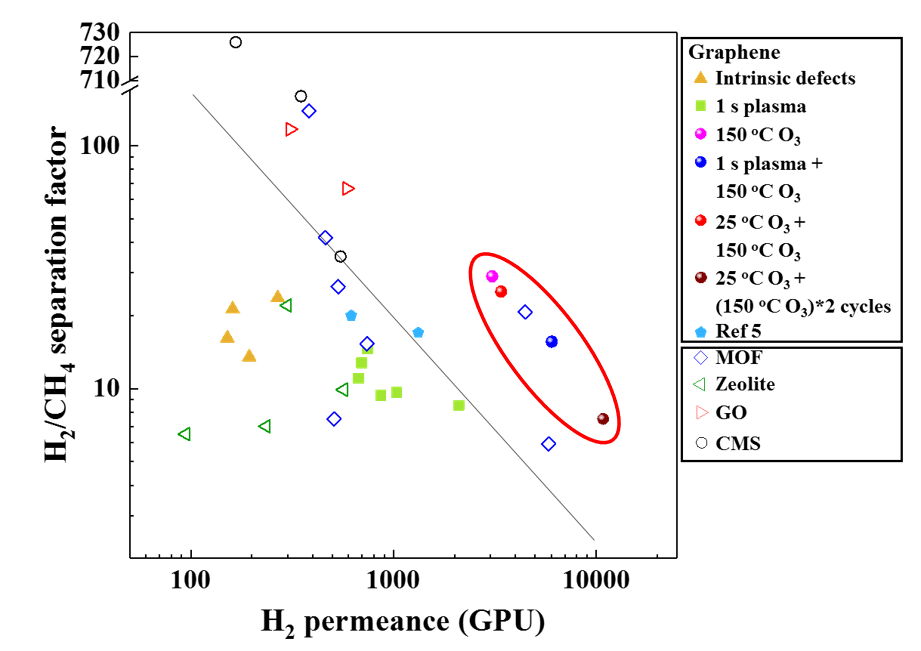

圖4 石墨烯分子篩分膜與其它代表性膜材料氣體分離性能對比。
小結
本研究發明了一種等離子體聯合臭氧刻蝕的協同成孔技術，首次實現了單層石墨烯膜上大面積、高密度、高精度分子篩分孔的制備，從而表現出優異的H2/CH4分離性能。本成孔技術簡單可控，可大規模化，可成為調控單原子層多孔膜的孔密度和孔尺寸的通用方法，因此，對于單原子層分子篩分膜的發展具有里程碑式的意義。
參考文獻：

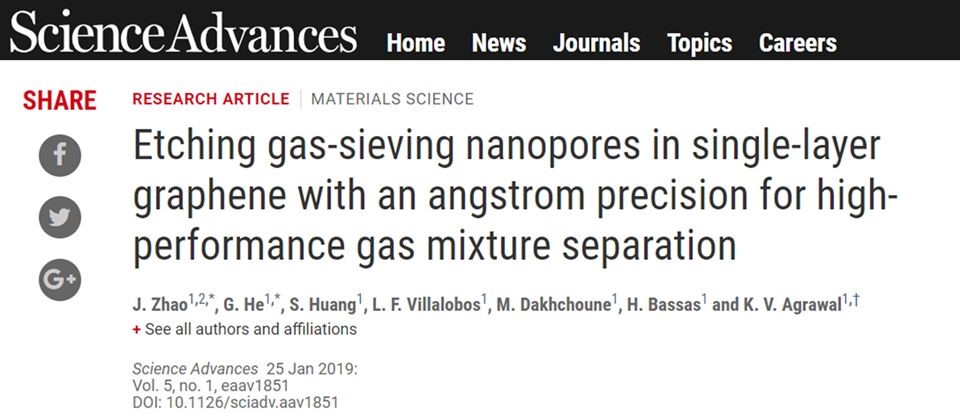

J. Zhao, G. He, K. V. Agrawal et al. Etching gas-sieving nanopores insingle-layer graphene with an angstrom precision for high-performance gasmixture separation. Science Advances 2018.
http://advances.sciencemag.org/content/5/1/eaav1851
作者簡介：
Kumar Varoon Agrawal，瑞士洛桑聯邦理工助理教授，2013年在明尼蘇達大學獲得博士學位，師從Michael Tsapatsis教授。2014-2016年在MIT Strano課題組從事博士后研究工作。2016年在EPFL建立先進分離課題組，從事二維多孔膜材料開發。在國際上首次開發了二維材料膜，研究工作在Science, Nat. Nanotech., Nat. Comm., AM, AFM等期刊上發表。
