使用基于計算機仿真的全電磁場數值模擬是研究光電器件的重要研究手段之一。特別是隨著光電器件構型向超小型化和片上集成化的快速發展，使用傳統的基于線性光學和薄膜光學的分析手段以及近似的理論建模已經無法為器件的工作特性提供全面的分析。在更為復雜的系統中，研究人員往往需要結合諸如材料光生載流子的激發與輸運、近遠場拓展計算以及發光材料的激發元物理特性等因素綜合分析器件的工作過程。此時，使用多物理場耦合的一站式器件模擬既可以大大減小研究人員的理論分析難度，又能為實驗觀測與理論模型提供更為全面的數據支撐，使我們的研究論文更加完備生動。
目前，主流的全電磁場仿真技術可以大致分為以COMSOL為代表的頻域有限元模擬以及以FDTD技術為代表的時域有限差分模擬。兩中技術手段均能處理各類復雜的微納器件仿真問題，并在某些特殊場景中表現出自己獨特的技術優勢。
在這篇文章中，我們?yōu)榇蠹艺矸治隽私陙硎褂萌姶艌鰯?shù)值模擬研究微納光電器件的一些經典案例，讓大家對這一研究手段有進一步的了解。
實現器件的結構設計和性能優化一直是使用器件模擬技術的重要應用場景之一，尤其是在光電轉換器件、光子晶體、微納天線等研究領域。這類器件設計問題往往涉及到多物理場耦合、參數空間巨大等問題，特別適合使用計算機輔助設計(CAD)來處理。
以微納構型的太陽能電池的設計為例，一般我們會采用直接求解麥克斯韋方程，獲得不規則、超薄尺寸或支持共振模式的器件結構中的準確電磁場分布，并結合半導體材料的能帶/能級特性計算出器件內部的光生載流子激發速率。之后，再將這些激發信息導入有限元分析求解器中計算載流子再指定工作電壓下的輸運場，并以此建立器件的電氣輸出特性。器件模擬可以幫助研究人員優化太陽能電池的光學吸收特性以及光生載流子的收集能力。
例如，加拿大多倫多大學Sargent教授課題組使用器件光學仿真技術為量子點薄膜太陽能電池精心設計表面結構，改善其對入射光的折射模式，提升薄膜的光學吸收能力(Nano Letters | 10.1021/acs.nanolett.6b05241)。
韓國西江大學的研究人員則利在器件光學模擬的輔助下，將光子晶體與器件電極相結合，同時鈣鈦礦電池的光學與電學性能(Nano Energy| 10.1016/j.nanoen.2018.11.050)。
經過精心設計的支持共振模式的器件形貌還可以將入射光有限的匯聚在器件內部，即便使單根納米線也可以獲得超越傳統理論極限的器件性能(Nature photonics| 10.1038/nphoton.2013.32)。

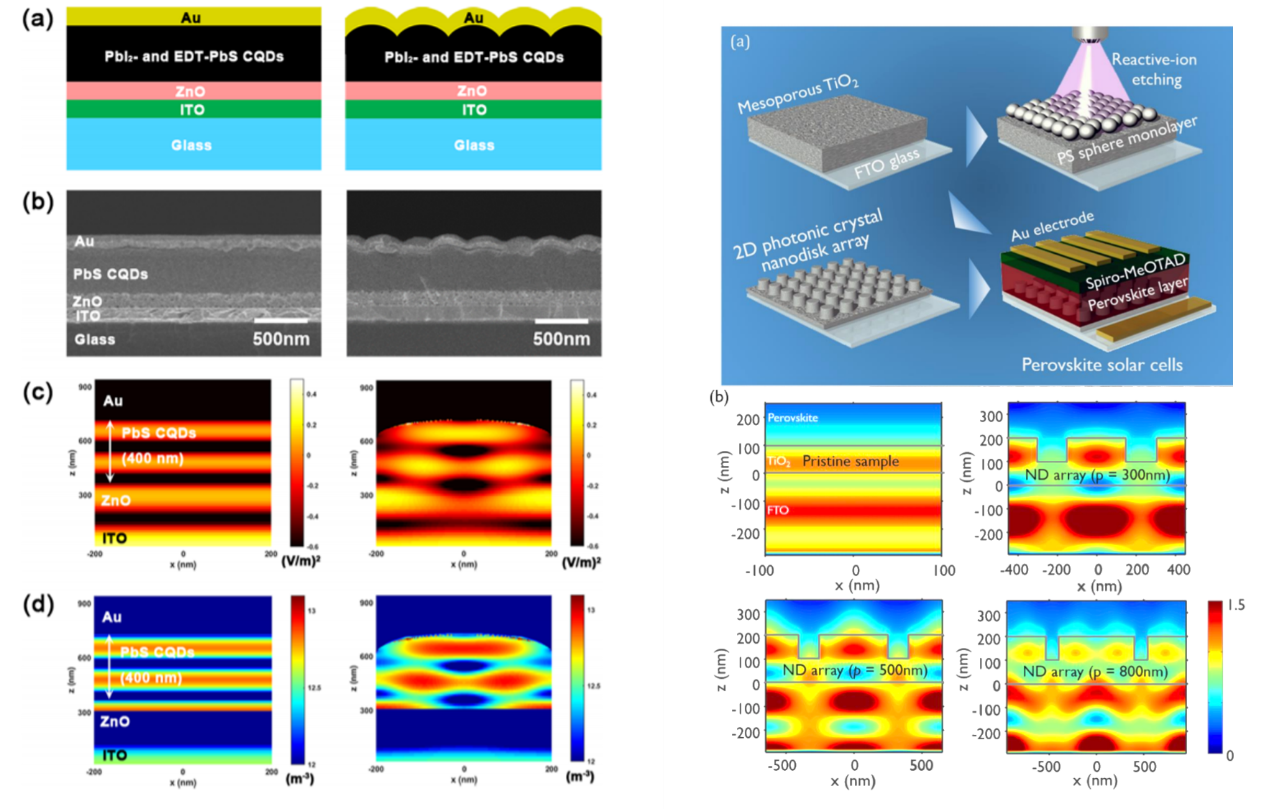

圖 1左：通過FDTD數值模擬為量子電薄膜電池設計表面光學結構(Nano Letters | 10.1021/acs.nanolett.6b05241)；右：通過全電磁場數值模擬為鈣鈦礦太陽能電池設計2D光子晶體電極層(Nano Energy|10.1016/j.nanoen.2018.11.050)。

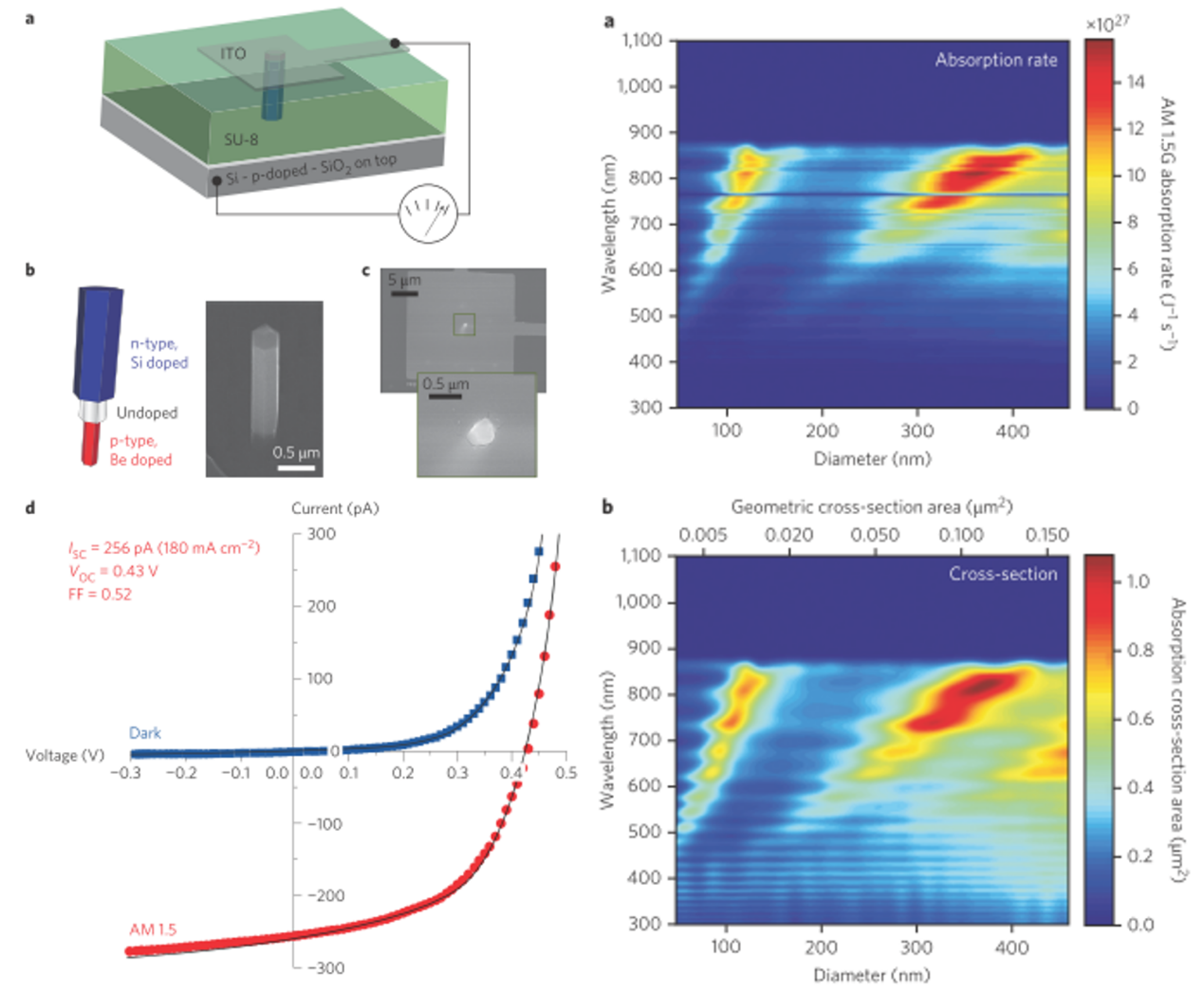

圖 2基于單納米線的GaAs太陽能電池。通過基于器件模擬的光學設計獲得了獲得超越Shockley–Queisser極限的器件轉換效率（Nature Photonics | 10.1038/NPHOTON.2013.32）
在傳統微納光學器件設計領域，由于采用了先進的全電磁場模擬技術，研究人員也可以更加從容的處理一些更為復雜、性能要求更嚴苛的光學系統，以提供各種特異性的光學性能。
例如復旦大學的研究人員使用以電磁場數值模擬為他們的等離子體超穎表面的設計提供了更為全面的細節分析(Nanoscale| 10.1039/C8NR02088D）。這種超穎表面可以有效的將高斯光速轉換為光渦，其理論轉換效率可以超過40%，并且具有良好的寬頻特性。
下面這篇來自澳大利亞悉尼科技大學的研究成果(Nature Communication | 10.1038/s41467-018-05117-4)也是采用以數值模擬技術輔助為主的器件設計方法，開發出可用于量子電動力學（QED）實驗的高性能六角氮化硼光子晶體共振腔，其共振品質因子可以超過2000，并表現出對加工工藝不敏感的特性。

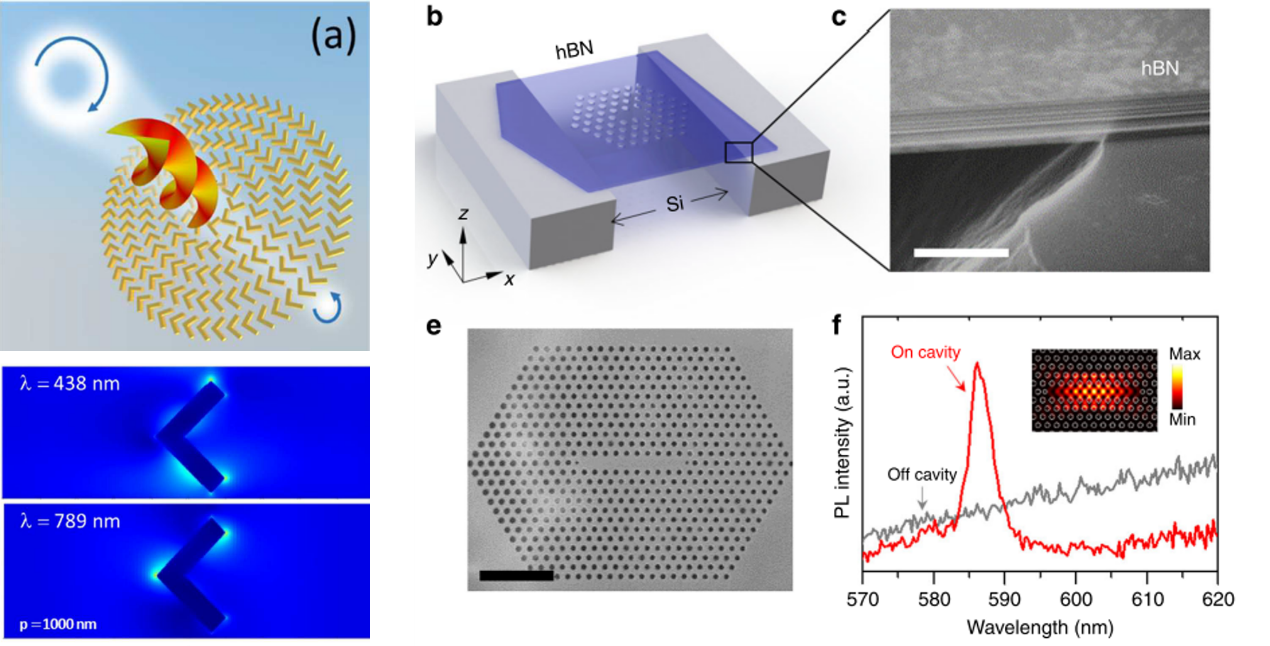

圖 3左：使用器件光學模擬設計超穎表面細節(Nanoscale| 10.1039/C8NR02088D)；右：使用器件光學模擬設計高性能六角氮化硼光子晶體共振腔(Nature Communication | 10.1038/s41467-018-05117-4)

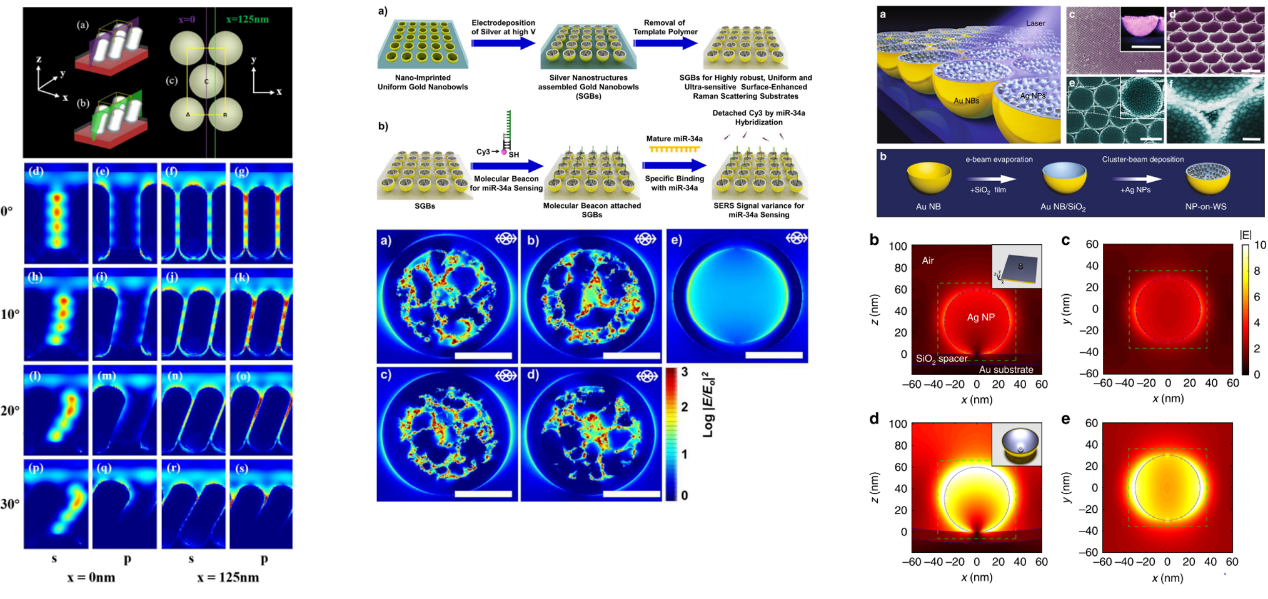

圖 4利用全電磁場數值模擬輔助設計金屬納米結構在SERS中的應用。左：Nanoscale |10.1039/C8NR01198，中：Nanoscale | 10.1039/C7NR08066B，右： Nature. Communication |10.1038/s41467-018-07869-5
在表面等離子體共振領域，設計高性能的表面增強拉曼散射(SERS)是近年來的熱門方向，是生物化學領域的重要探測技術。使用全電磁場模擬仿真可以準確的計算金屬納米顆粒附近的電磁場分布特性，并用以計算優化SERS效率。
來自吉林大學(Nanoscale |10.1039/C8NR01198B)、韓國延世大學(Nanoscale |10.1039/C7NR08066B)以及英國伯明翰大學(Nature.Communication | 10.1038/s41467-018-07869-5）的學者們都采用這種方法研究不同納米結構對SERS器件效率的影響。
除開器件設計，使用器件模擬的另一類重要的應用便是用來輔助解釋實驗現象、對比佐證理論分析。在研究GaN納米柱的發光特性和實驗光譜時，德國馬克斯普朗克光科學所的研究人員利用器件數值模擬來計算納米柱中的共振光學模式，用以解釋其表征光譜中多峰特性(Nano Letters| 10.1021/acs.nanolett.6b00484)。
此外，在研究超晶格納米線激光器時，日本東京大學（Nature Photonics| 10.1038/NPHOTON.2015.111）挪威科技大學(Nano Letters | 10.1021/acs.nanolett.7b05015)的研究人員也都選擇使用器件數值模擬技術來輔助測算器件的激光閾值、耦合系數以及遠場干涉紋樣等特性，獲得了與實驗觀測結果較好的吻合度。
在近場光學效應研究研究領域，合理使用電磁場數值模擬還可以幫助我們研究系統的基礎物理性質。利用近場效應匯聚電磁場加速激發元的自發輻射速率，即Purcell效應使一類極具代表性的近場光學效應。
來自美國萊斯大學的研究人員利用這一性質獲得了金納米棍的熱電子熒光信號(ACS Nano | 10.1021/acsnano.7b07402)，瑞典皇家理工的科研人員則利用這一物理現象增強了光譜上轉換的熒光效率400倍以上(Nanoscale | 10.1039/C8NR08653B，而美國科羅拉多州大學的學者則利用其成功增強了暗激子(dark exciton)的輻射效率(Nature Nanotechnology | 10.1038/s41565-017-0003-0）。
上述三項研究成果都離不開由器件光學模擬計算得出的Purcell因子理論數值，它是實驗設計與理論論證的重要參考。

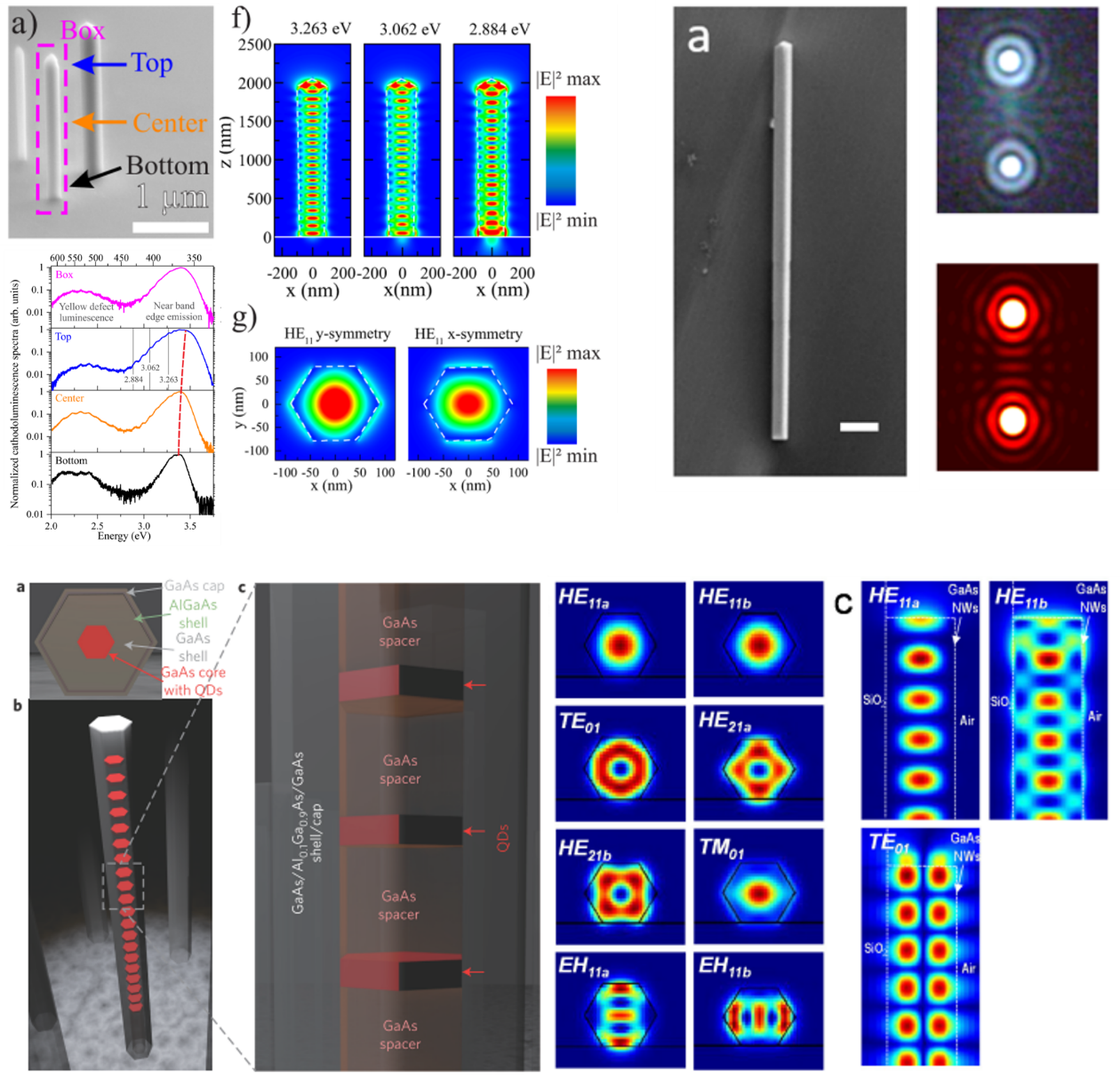

圖 5上左： GaN納米柱內部的光學共振導致其光譜的多峰特性(Nano Letters | 10.1021/acs.nanolett.6b00484)；上右：InGaAs超晶格納米線的遠場干涉紋樣 (Nano Letters | 10.1021/acs.nanolett.7b05015)；下：GaAs超晶格納米線的共振模式與激光激勵分析(Nature Photonics| 10.1038/NPHOTON.2015.111)
事實上，使用以FDTD為代表的時域數值模擬在計算系統Purcell因子與局部光子態密度方面有極其獨到的優勢。由于FDTD的時域全電磁場計算特性，它可以很自然的模擬輻射電磁場與輻射源之間的相互作用，因此我們可以在FDTD模擬環境中使用偶極子在器件結構中與在一般介質背景中的輻射能量的比值，直接獲得局部Purcell因子的數值解。
理論分析表明(Optics Letter | 10.1364/OL.37.002880)，即便在傳統經典理論模型難以準確處理的耗散體系中，如吸收材料、開放邊界等條件下，FDTD的模擬結果依然具有超高的自洽性和準確性，為理論與實驗研究提供可信度極高的參考數值。
從上面的例子我們可以看出，使用全電磁場數值模擬已經成為微納光電器件設計和研究的重要理論手段之一。對模擬仿真技術的充分利用能大大提高我們文章的理論水平和論證完備性，使研究質量和論文水準更上一個臺階

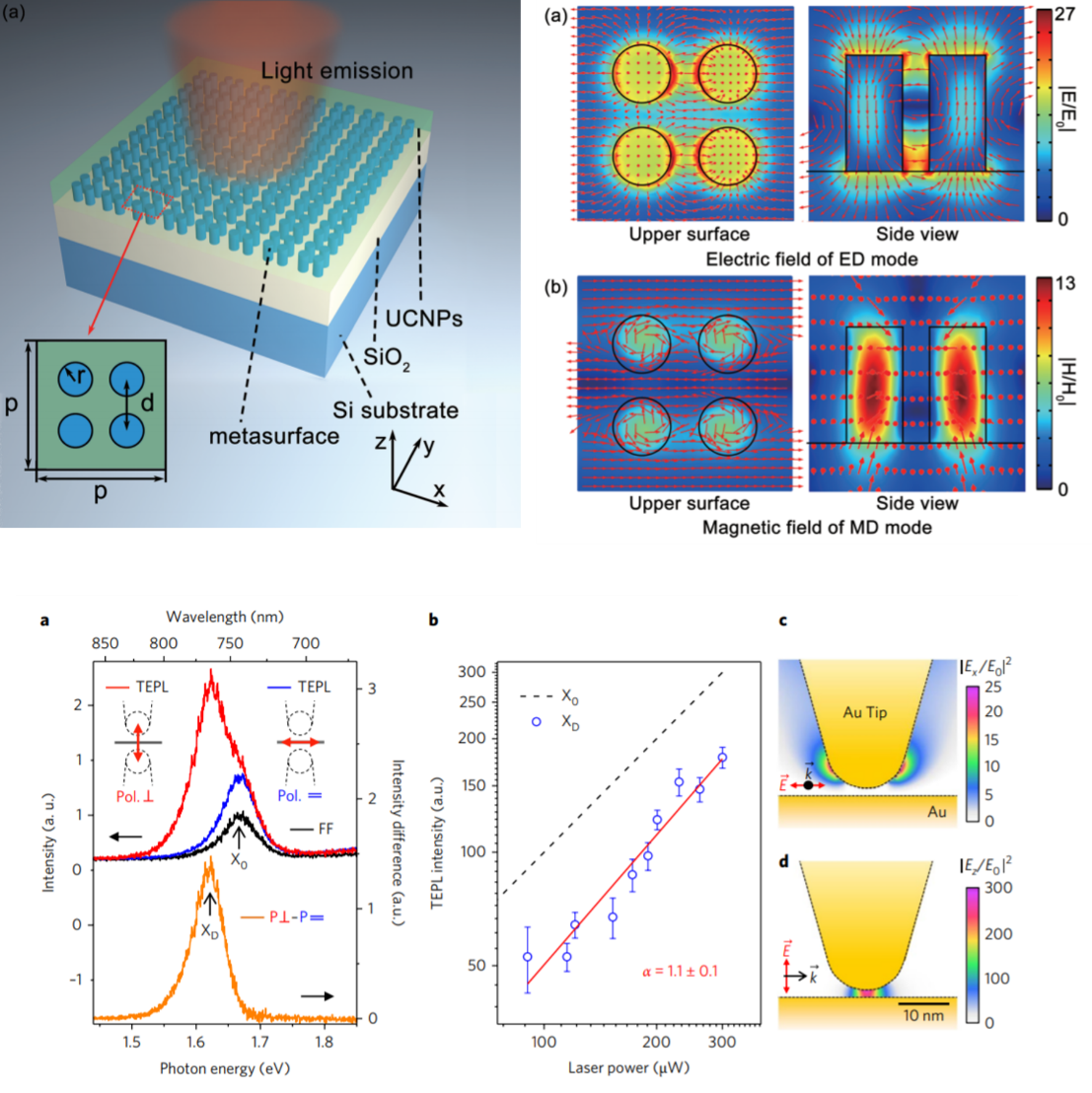

圖 6上：利用全介質的超穎表面獲得Purcell 效應增強光譜上轉換效率(Nanoscale| 10.1039/C8NR08653B)；下：利用金屬尖端的Purcell效應增強暗激子態輻射（Nature Nanotechnology | 10.1038/s41565-017-0003-0）
