1. 劍橋大學Science：印刷制備！高增益和超低功率的有機晶體管

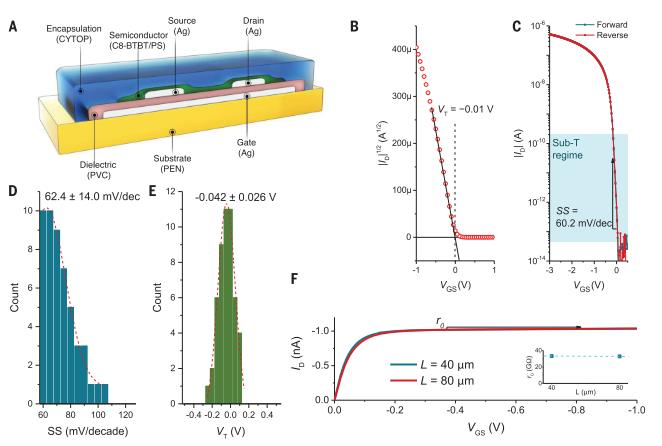

克服功耗，制造成本和信號放大之間的權衡一直是可穿戴電子產品的長期問題。劍橋大學的研究團隊報道了一種高增益，全噴墨印刷的肖特基勢壘有機薄膜晶體管放大器電路。晶體管信號放大效率為38.2 S/A，接近理論熱離子極限，以及超低功耗(<1納瓦)。這些晶體管表現出良好的可靠性，可忽略不計的閾值電壓偏移。并使用超低功率，高增益放大器來檢測電生理信號。
Jiang C, et al. Printed subthreshold organic transistors operating at high gain and ultralow power. Science, 2019.
DOI: 10.1126/science.aav7057
http://science.sciencemag.org/content/363/6428/719.abstract
2. Nature Photonics：重磅！高效率高亮度量子點發光二極管

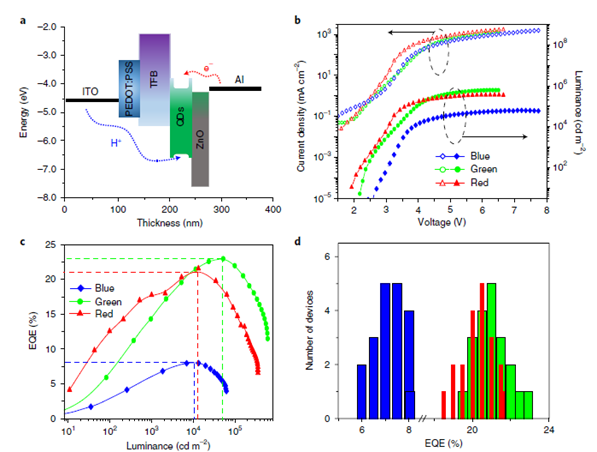

量子點發光二極管是一種很有潛力的平板顯示光源。然而，迄今為止，還沒有關于同時實現高亮度和高外量子效率（EQE）器件的報道。近日，河南大學Lin Song Li，Zuliang Du聯合中國科學技術大學Zhenyu Zhang報道了基于CdSe/ZnSe核/殼結構的高亮度、高效率量子點發光二極管。紅、綠、藍器件的最大EQE分別為21.6％、22.9％、8.05％，相對應的亮度分別為13,300 cd m-2、525,500 cd m-2、10,100 cd m-2。而其最高亮度分別達到356,000 cd m-2、614,000 cd m-2、62,600 cd m-2。這樣的高性能歸因于Se在整個核/殼區域中的使用以及在核/殼界面處存在合金橋連層。該研究同時表明，量子點發光二極管也將適用于照明應用。
Shen H, et al. Visible quantum dot light-emitting diodes with simultaneous high brightness and efficiency. Nature Photonics, 2019.
DOI: 10.1038/s41566-019-0364-z
https://www.nature.com/articles/s41566-019-0364-z
3. 廈門大學Nature Commun.：硫促進水活化提高CO2RR制甲酸活性，法拉第效率達93%！

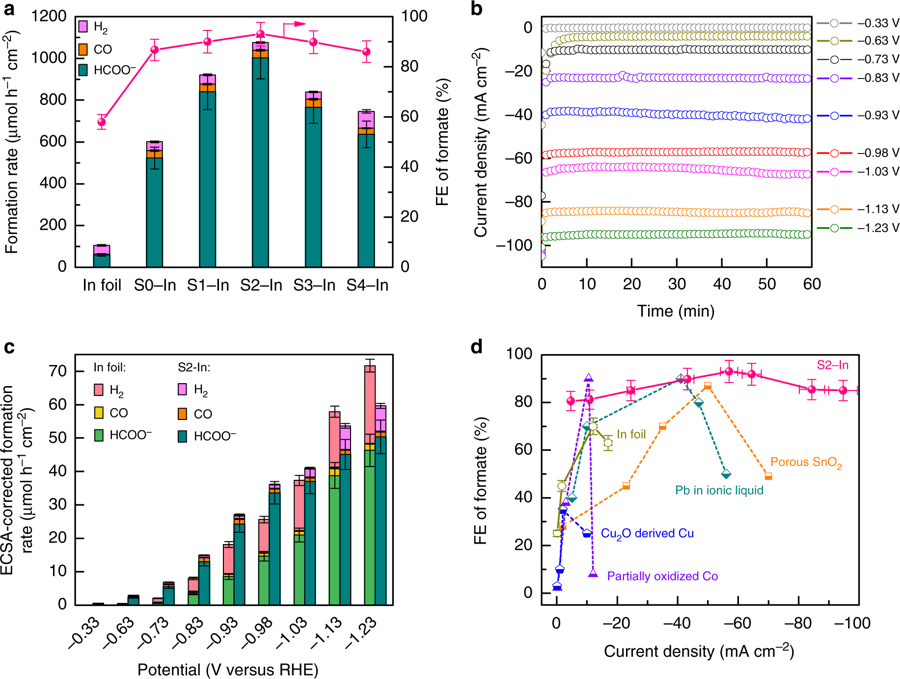

電化學CO2還原制燃料和化學品是把CO2利用起來的可能途徑之一，但是目前CO2RR催化劑普遍面臨著在高電流密度下法拉第效率低的問題。近日，廈門大學王野教授、吳德印教授、張慶紅教授課題組報道了一種具有高CO2RR性能的S摻雜的In催化劑。該催化劑在水媒介中，電流密度在25–100 mA cm?2范圍內，生成甲酸的法拉第效率均大于85%。生成甲酸的最高速率達1449 μ mol h?1cm?2，法拉第效率達93%，是目前已報道的最高值。機理研究表明，硫可以增強H2O的活化并生成易與CO2反應生成甲酸的H物種，從而使該催化劑具有高的性能。
Ma W, Zhang Q, Wu D-Y, et al. Promoting electrocatalytic CO2 reduction to formate via sulfur-boosting water activation on indium surfaces. Nature Communications, 2019.
DOI: 10.1038/s41467-019-08805-x
https://doi.org/10.1038/s41467-019-08805-x
4. 蘇州大學Nature Commun.：空氣中穩定的金屬鋰負極！
金屬鋰負極在空氣中的不穩定和枝晶問題，長期困擾用于存儲電力的大型鋰電池的發展。有鑒于此，John B. Goodenough和蘇州大學錢濤、晏成林團隊合作，發展了一種在空氣中穩定且在有機液體電解質中無枝晶生長的金屬鋰負極！

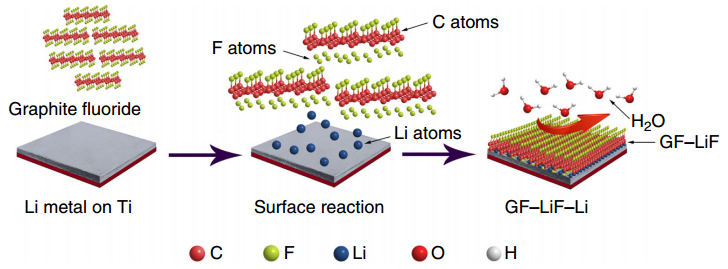

研究團隊利用LiF和氟化石墨（GF）疏水保護層對金屬鋰負極進行保護，得到的復合鋰負極（GF-LiF-Li）能夠在空氣中長期穩定。此外，GF-LiF層的疏水性可以防止新鮮的鋰金屬在循環過程中與有機電解液接觸，從而有效地穩定工作負極的界面。在Li剝離/電鍍實驗中，GF-LiF-Li負極在1-10 mA cm-2的電流密度下表現出安全且無枝晶的循環，從而具有長的循環壽命。將GF-LiF-Li復合材料暴露于RH為20-35％的潮濕氣氛中超過24 h后，仍可表現出與未暴露于空氣的新鮮鋰金屬負極相當的比容量和循環穩定性。
Shen X, Li Y, Qian T, et al. Lithium anode stable in air for low-cost fabrication of a dendrite-free lithium battery. Nature Communications, 2019.
DOI: 10.1038/s41467-019-08767-0
https://www.nature.com/articles/s41467-019-08767-0
5. AM綜述：n型全聚合物太陽能電池的最新進展
基于n型和p型聚合物的全聚合物太陽能電池（全PSC）由于其獨特的優勢，例如良好的化學和電子可調性，以及優異的熱和光化學穩定性，已成為富勒烯基太陽能電池的有前景的替代品之一。由各種電子受體單元組成的n型聚合物的開發已經取得了快速進展。到目前為止，已報道的n型聚合物受體超過了200種。Genene等人討論了所有PSC中使用的n型聚合物的設計標準，合成和結構-性質關系。此外，突出了最近在二元，三元和串聯全PSC的光伏性能增強方面取得的進展。最后，簡要考慮了所有PSC進一步發展的挑戰和前景。
Genene Z, Mammo W, Wang E, et al. Recent Advances in n-Type Polymers for All-Polymer Solar Cells. Advanced Materials, 2019.
DOI: 10.1002/adma.201807275
https://doi.org/10.1002/adma.201807275
6. AM：系統性地向中樞神經系統遞送單克隆抗體用于治療腦腫瘤

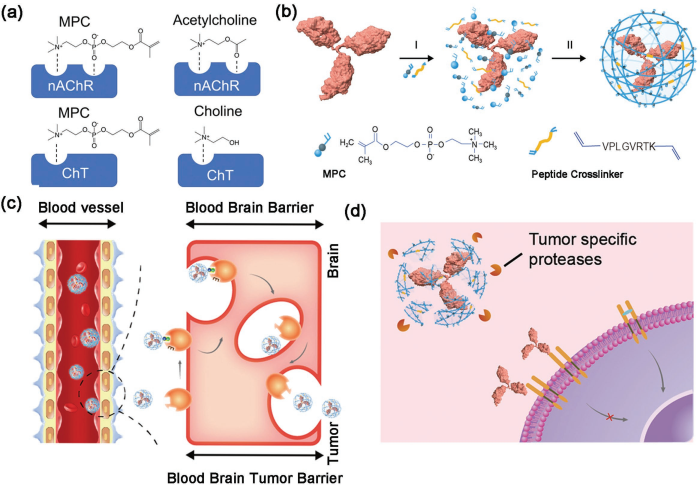

單克隆抗體(mAbs)作為免疫治療的重要組成部分，已經成為治療多種疾病的一種強有力的治療手段。然而，對于中樞神經系統疾病來說，由于mAbs不能有效進入中樞神經系統，因此其療效往往十分有限。Han報道了一種能夠有效地將單克隆抗體遞送到中樞神經系統進行腦腫瘤治療的技術。實驗通過將單克隆抗體封裝在含有膽堿和乙酰膽堿類似物的納米膠囊中，發現納米膠囊可以穿過腦血屏障并將mAbs遞送到腫瘤部位。這一技術可以有效改善mAbs對各種中樞神經系統疾病的治療作用。
Han L, Liu C Y, et al. Systemic Delivery of Monoclonal Antibodies to the Central Nervous System for Brain Tumor Therapy. Advanced Materials, 2019.
DOI: 10.1002/adma.201805697
https://doi.org/10.1002/adma.201805697
7. 劉亞軍ACS Nano綜述：細顆粒物暴露對關節及其周圍細胞微環境的負面影響
目前人們對暴露于細顆粒物之后的健康風險和不良影響的認識是以顆粒物與靶器官，尤其是肺之間的聯系為前提的。然而，細顆粒暴露也被發現會對遠端的密封腔如關節有負面影響。Zhang等人總結了目前關于細顆粒暴露對關節及周圍細胞和微環境造成有害影響的研究；闡述了這些粒子對關節產生負面影響的直接性分子機制和其他間接的機制。由于空氣微顆粒與工程納米材料具有相似性，文中也將空氣微顆粒與工程納米材料的毒性進行了比較討論，旨在引起人們對細顆粒物暴露造成關節炎癥等不利影響的廣泛關注。
Zhang S P, Ren Q Z, et al. Adverse Effects of Fine-Particles Exposure on Joints and their Surrounding Cells and Microenvironment. ACS Nano, 2019.
DOI: 10.1021/acsnano.8b08517
https://pubs.acs.org.ccindex.cn/doi/10.1021/acsnano.8b08517
8. AFM：機械激活的微型膠囊用于在肌肉骨骼組織中按需遞送藥物
如何實現以精確和可控的方式遞送生物因子仍然是一個不小的問題。對刺激響應的釋放系統可以在各種生理觸發機制(如pH、溫度)的影響下實現治療藥物的按需釋放。然而，迄今很少有系統可以利用微環境的機械刺激來啟動藥物釋放。

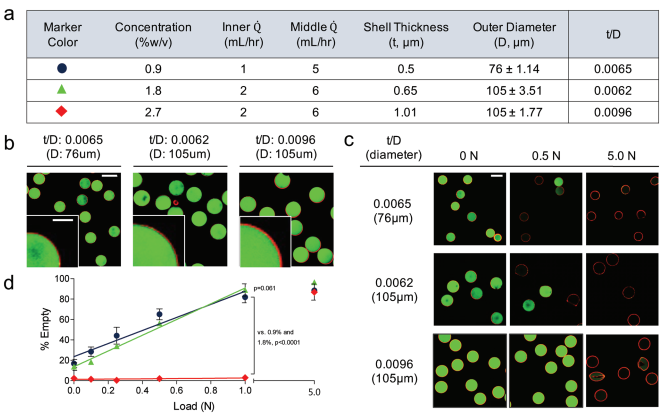

Mohanraj等人設計了一種機械激活的微型膠囊(MAMCs)，它可以對肌肉骨骼組織的微環境的機械刺激做出響應來提供治療藥物，并進一步實現組織修復。為了建立一套具有不同機械活化閾值的微型膠囊，實驗首先對MAMC的物理尺寸和組成進行了調控，并對其在二維壓縮和三維基質中模擬再生組織的細胞外基質性質和機械響應的情況進行了評價。結果證明了該微型膠囊是一種基于生理機械環境調節的釋放治療因子的新平臺，它也將在肌肉骨骼組織的修復和再生中得到廣泛的應用。
Mohanraj B, Duan G, et al. Mechanically Activated Microcapsules for “On-Demand” Drug Delivery in Dynamically Loaded Musculoskeletal Tissues. Advanced Functional Materials, 2019.
DOI: 10.1002/adfm.201807909
https://doi.org/10.1002/adfm.201807909
