第一作者：孫永明、王莉
通訊作者：崔屹
通訊單位：斯坦福大學
研究亮點：
1. 從理論上分析出紅磷是一種理想的鋰離子電池負極材料，能夠兼顧快速充電性能和高能量密度。
2. 在實驗上開發了一種紅磷/碳復合材料，實現了快速充電性能好、能量密度高和循環壽命長。
鋰電快充的挑戰與機遇
多年以來，電子產品尤其是電動汽車的發展，逐漸演變?yōu)殡姵丶夹g(shù)的競爭與挑戰。快速充電能力強、能量密度高的鋰離子電池是未來電池研究的最重要方向之一。自鋰離子電池發明直至今日，負極主要使用石墨材料。由于鋰離子嵌入和脫出石墨結構速率慢、快速充電下負極表面容易析出鋰枝晶，這些成為限制鋰離子電池快速充電能力的重要因素。
現有快速充電型商業鋰離子電池能夠達到40分鐘至1小時充電至80%，但是這依然不能滿足人們對電池快充性能的需求。如果將來能夠?qū)崿F(xiàn)商業鋰離子電池5分鐘至10分鐘充電至80%及以上，電動汽車將具有與燃油車相媲美的使用體驗，必將給人們的生活和工作帶來極大的便利。
擬解決的問題
設計高性能鋰離子電池負極材料以實現快速充電性能，同時兼顧高能量密度和高安全性，是領域亟待解決的關鍵問題。
成果簡介
有鑒于此，斯坦福大學崔屹教授、華中科技大學孫永明教授、清華大學王莉教授提出紅磷是一種理想的負極材料，可用于實現快速充電鋰離子電池，同時報道了一種紅磷/碳復合材料在充電電流密度為8 C、電極片面容量為1 mAh cm-2情況下容量保持率為84% (10分鐘充電至84%)。

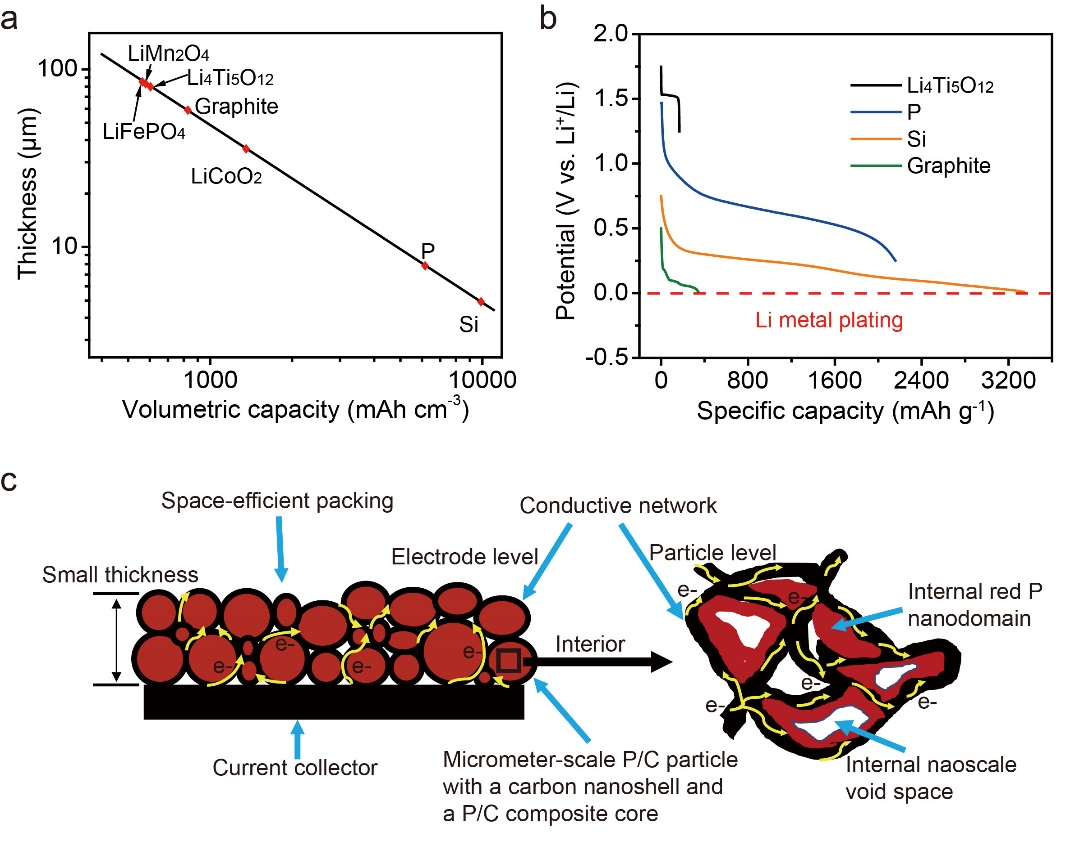

圖1. 快速充電用鋰離子電池負極材料的選擇和結構設計。
在0.2 C、3.0 mAhcm-2下，500次循環容量保持率為90%。在商業化單位面積容量載量（~3.5mAh cm-2）下，紅磷/碳負極的倍率性能和容量性能特征遠超傳統石墨和鈦酸鋰負極（基于電極整體體積/質量計算）。
要點1：高能量密度&高功率密度 電極材料的設計準則
如何實現鋰離子電池的高功率密度的同時兼顧高能量密度，除了提高材料電子導電和離子導電外，斯坦福大學崔屹教授、華中科技大學孫永明教授和清華大學王莉教授提出：從材料角度，電極材料必須具有高容量和合適的工作電壓這兩個重要參數；不僅如此，從電極角度，材料還應具有合理的粒度與結構，以實現高堆積密度、低吸液量。
對于給定單位面積容量、孔隙率和活性材料體積分?jǐn)?shù)的電極，材料的體積比容量越高，電極厚度越小，電極內部載流子遷移距離越短，電極倍率性能越好。同時，電極厚度和質量的降低，也有利于提高電池整體能量密度。
合適正負極電壓對于電池的快充性能非常重要。原則上說，負極電壓越低，則電池整體電壓越高，能量密度越大。然而，要實現快速充電，如果負極電位過低，其對鋰電位接近于0伏，快充過程中產生的過電位會終止負極的電化學鋰化，導致容量保持率低，同時也可能引起負極表面鋰枝晶的析出，引起安全隱患。因而對于快充用負極材料應該同時具有高容量、相對低且安全的鋰化或鋰離子嵌入電壓。
要點2：紅磷/碳復合材料的制備及優勢
2.1 紅磷作為負極的優勢
本研究提出，由于紅磷具有高容量（6,075mAh cm-3）和合理的鋰化電壓(~0.7 V vs. Li/Li+)，是一種理想的快充鋰離子電池負極材料。高的鋰離子容量可以降低電極厚度和載流子擴散距離，合理的鋰化電壓能夠使紅磷能夠在高電流密度充電下保持高容量，同時避免鋰枝晶在負極表面析出。
2.2 紅磷/碳復合材料的制備及結構特征
本研究制備了一種紅磷/碳復合材料，材料的主要特征如下：材料顆粒內部為紅磷/碳，外部為純碳結構，該特征使紅磷/碳負極在材料尺度和電極尺度保持良好的電子導電性；整體顆粒尺寸為微米級別，該特征保證了材料具有高的振實密度（~1.0 mg cm-3），保障了電極厚度小；內部孔結構中紅磷為不完全填充，該特征使在材料內部能緩沖紅磷鋰化過程引起的體積變化。所制備的電極基于整體電極體積和容量展現了極其優異的快充性能和高容量特征。
研究采用紅磷和微米尺度的生物質納米分級多孔碳為原料來制備紅磷/碳復合材料。將紅磷和多孔碳密封于密閉容器，通過加熱使紅磷升華，磷蒸汽進入多孔碳結構中。降溫過程中紅磷沉積到碳材料孔隙結構中。紅磷和碳復合后，顆粒外表面的磷通過清洗流程去除，從而獲得紅磷/碳復合材料。復合后，材料的比表面積和孔隙率大大降低，證明紅磷進入了多孔碳顆粒孔隙結構。
根據X射線衍射結果表明所獲得的材料為無定形結構。透射電子顯微鏡和掃描電鏡研究表明材料顆粒內部為紅磷和碳分布均勻的納米復合結構且碳內部孔隙結構為不完全填充態，材料顆粒表面為純碳結構。不完全填充孔隙結構使紅磷/碳復合材料能夠緩沖充放電過程中紅磷材料的體積變化，使紅磷/碳復合材料具有優異的電化學循環穩定性。顆粒表面純碳結構保證了電極中材料顆粒與顆粒之間的導電連接，有益于紅磷/碳復合材料的倍率性能。

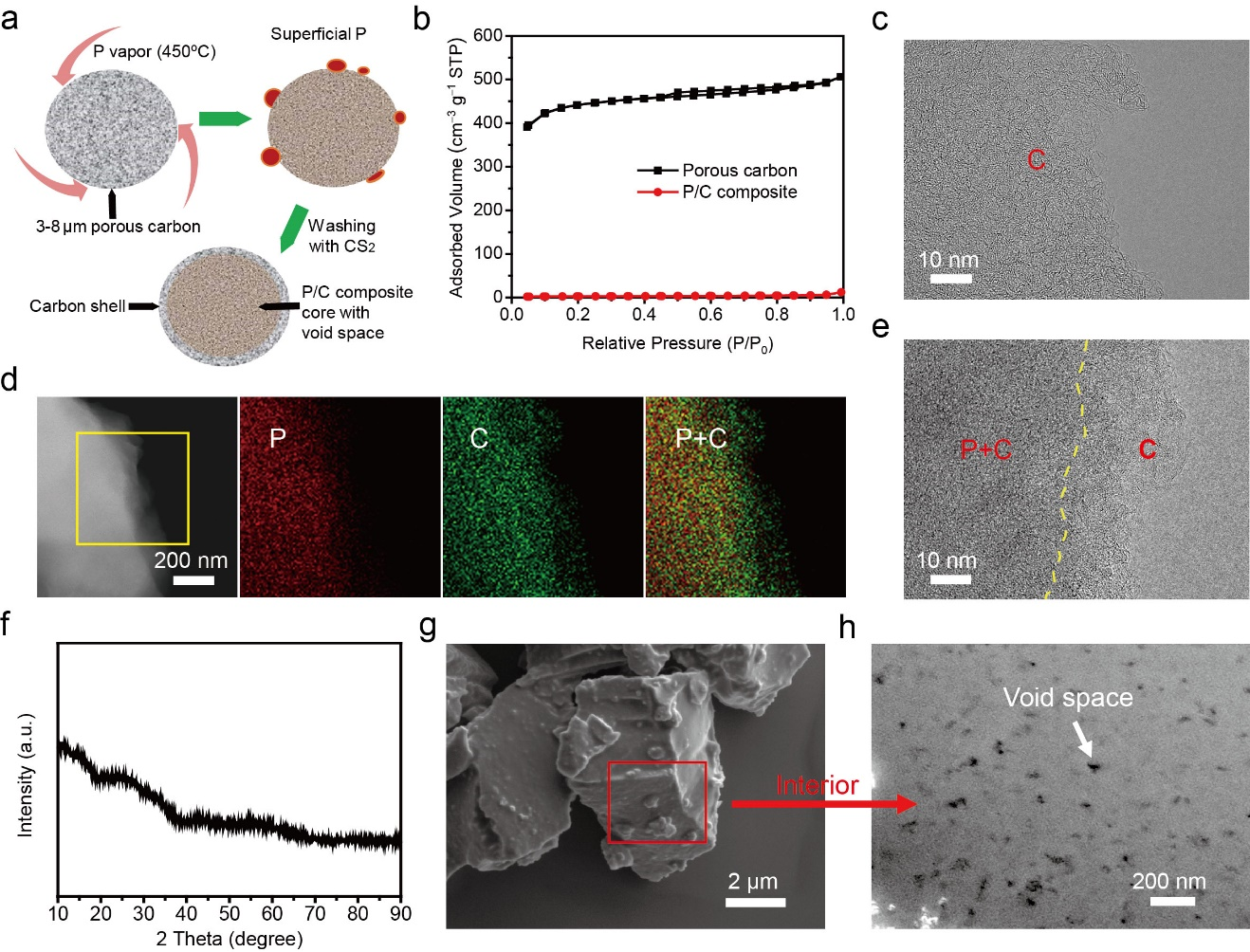

圖2. 紅磷/碳復合材料的合成和表征。
2.3 紅磷/碳負極與商業化鋰電負極的性能比較——理論分析
作者按照現有商業鋰離子電池面積容量需求，根據電極孔隙率、材料密度和活性物質載量等參數計算和比較了多種不同材料的電極厚度。高容量電極材料如紅磷和硅負極可以大大降低電極厚度，單位面積容量為3.5mAh cm-2的純紅磷的電極厚度為10微米以下，遠小于現有商業鈦酸鋰和石墨負極。
作者比較了商業化鈦酸鋰、石墨、硅和紅磷的充放電電壓曲線，石墨鋰化電壓接近0 V（~0.1 V, vs. Li+/Li）,不利于緩沖電池快速充電過程導致的過電位，存在負極表面析出金屬鋰隱患。硅負極的鋰化電位僅略高于石墨 (~0.2 V, vs. Li+/Li），從電壓安全角度考慮，亦不是理想的快速充電負極選擇。鈦酸鋰負極是商業使用快速充電用負極選擇，然后其高的工作電壓（~1.5 V vs. Li+/Li）雖然使其不存負極表面金屬鋰析出的隱患，卻大大降低了電池整體能量密度。
紅磷材料的鋰化電壓適度（~0.7 V vs. Li+/Li），既能保障負極有足夠的電壓區間緩沖快速充電過程導致的過電位，避免負極表面析出鋰枝晶問題，同時也能滿足電池整體能量密度需求。作者提出快速充電性能好紅磷負極材料的理想結構必須具有高電子導電性、好的振實密度和穩定性特征。
要點3：紅磷/碳負極的電化學性能
3.1 半電池性能
所獲得的紅磷/碳負極展現了極好的循環穩定性和高的庫倫效率。在單位面積容量為3.0 mAhcm-2（電流密度0.86 mA cm-2，0.2 C）時，紅磷/碳電極在500次充放電循環后面積容量為2.7 mAh cm-2（比容量為1625 mAhg-1），容量保持高達90%。充放電電壓曲線顯示，在長周期循環過程中，電極極化僅輕微增加。同時，充放電循環過程中負極展現了高的庫倫效率，首次效率為80.5%，從第5次到第500次循環過程中材料的庫倫效率為99.9—100.1%。因此，所獲得的紅磷/碳負極循環過程中庫倫效率可以媲美石墨材料。

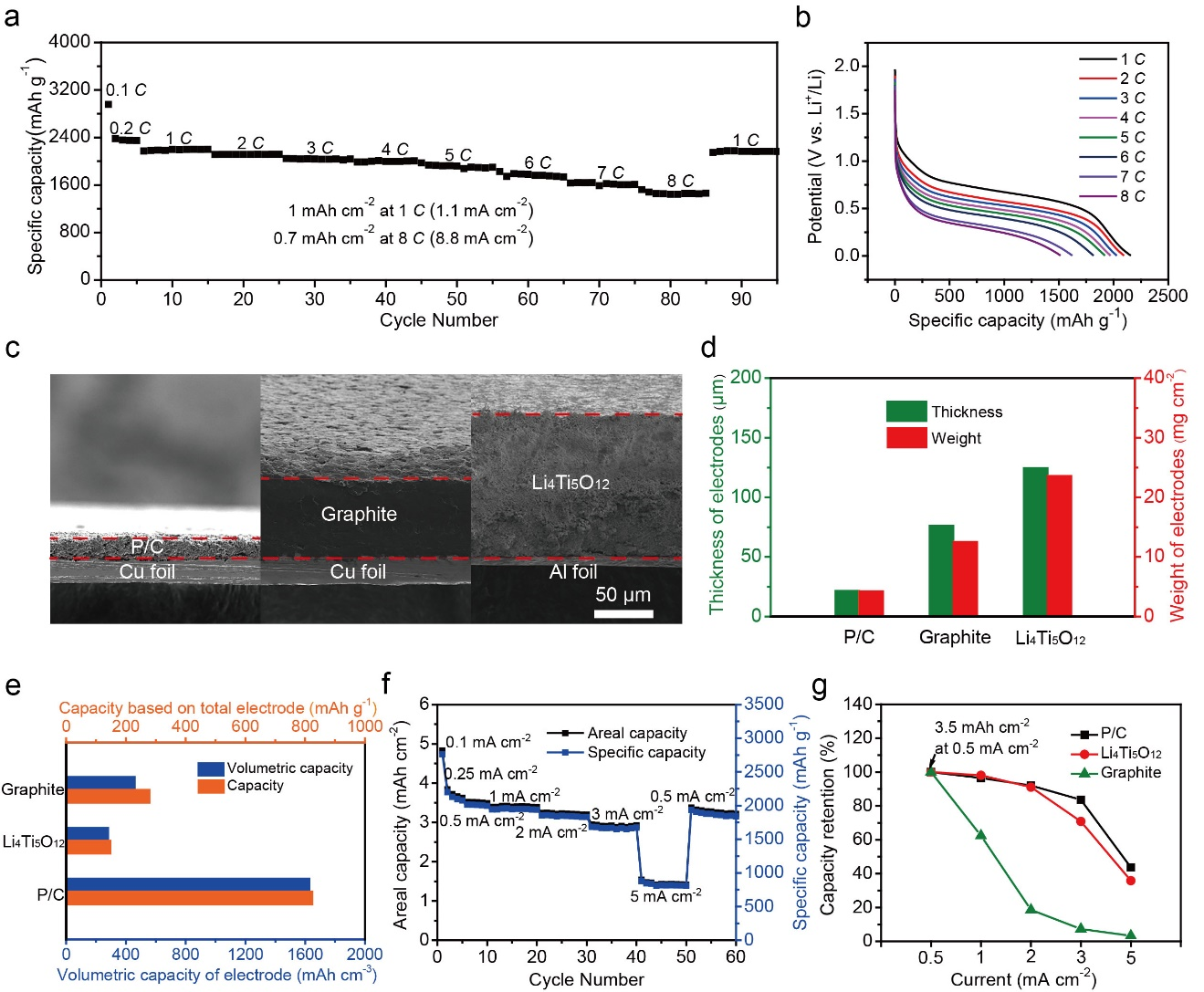

圖3. 紅磷/碳電極的倍率性能。

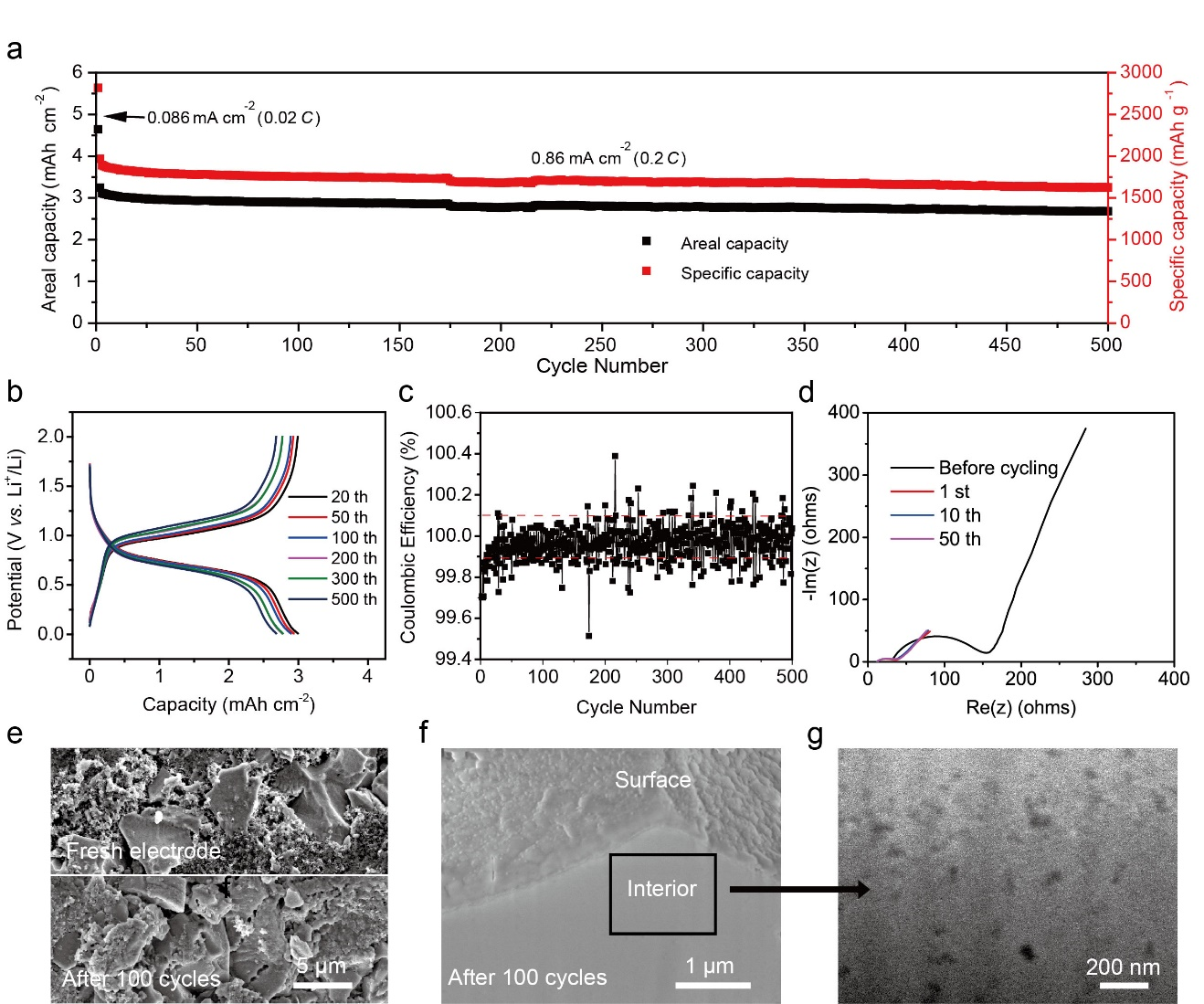

圖4. 紅磷/碳電極的循環穩定性。
循環過程中高的庫倫效率保證了電極充放電循環過程中不會持續發生活性鋰的損失。充放電循環過程中，電極阻抗小且穩定。長期充放電循環后，在電極尺度和材料尺度，紅磷/碳材料和電極始終保持結構穩定，未有任何粉化或從集流體上剝落的現象。此外，掃描電鏡結果顯示，長期充放電循環后的電極材料表面未生成厚的固態電解質界面膜。這些都是紅磷/碳復合材料能夠同時保持高容量和長壽命循環的重要原因。
所獲得的紅磷/碳負極展現了極好的快速充電性能：半電池實驗測試中，在單位面積載量為1.0 mAh cm-2，1 C下材料比容量為2173 mAh g-1，6 C下材料比容量為1829 mAhg-1，也就是說使用該紅磷/碳負極電池可具有10分鐘內可以充電至84%能力。即便在8 C下，紅磷/碳負極的平均鋰化電壓仍然高于鋰枝析出電壓0.2 V，從而保證了紅磷/碳負極在全電池應用中電極表面不會析出金屬鋰枝晶，因而使該材料在快速充電下具有好的安全性。
3.2 全電池性能
在磷酸鐵鋰正極和紅磷負極組成的全電池電化學性能測試中，全電池在4 C下容量保持率為86%。將將所制備的紅磷負極和商業化石墨負極及鈦酸鋰負極進行比較，在同等商業化電極標準面積載量下（ 0.5 mA cm-2,~3.5 mAh cm-2），紅磷/碳負極的厚度僅為石墨負極的1/3、鈦酸鋰負極的1/5，因而基于電極片整體計算的紅磷/碳負極的體積比容量遠高于石墨負極和鈦酸鋰負極；同時，基于電極片整體質量的紅磷/碳負極比容量分別824mAh g-1，遠高于石墨負極的 279 mAhg-1 和鈦酸鋰負極的148 mAh g-1。此外，測試結果表明紅磷/碳負極在不同電流密度下均比石墨和鈦酸鋰負極表現出好的容量特性。
小結
總之，該研究工作不僅從理論上分析了紅磷是一種理想的鋰離子電池負極材料，能夠兼顧快速充電性能和高能量密度，同時在實驗上開發了一種紅磷/碳復合材料，實現了快速充電性能好、能量密度高和循環壽命長。在與商業化石墨和鈦酸鋰負極材料進行比較時，同等條件下紅磷/碳負極在體積比容量和質量比容量及倍率性能上具有突出的優勢。
電池學術QQ群：116212839
參考文獻：

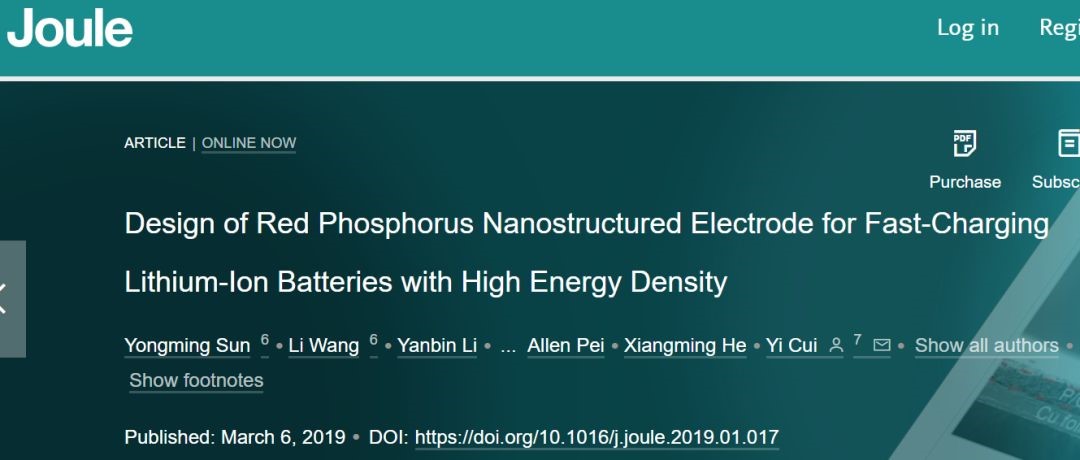

SunY, Wang L, Li Y, et al, Design of red phosphorus nanostructured electrode forfast-charging lithium-ion batteries with high energy density. Joule, 2019.
DOI: 10.1016/j.joule.2019.01.017
https://www.cell.com/joule/fulltext/S2542-4351(19)30046-7
