第一作者：Brett E. Kelly, Indrasen Bhattacharya, Hossein Heidari,
通訊作者：Hayden K. Taylor
通訊單位：加州大學伯克利分校
研究亮點：
1. 實現了真正意義上的3D打印，不需要逐層打印，直接一次性打印3D物體。
2. 可創建比傳統3D打印機更平滑，更靈活和更復雜的對象。
3. 原料幾乎100%可重復使用。
Hayden K. Taylor及其研究方向
溯源
3D打印又稱為增材制造。顧名思義，就是通過計算機軟件控制材料逐層增加以實現三維物體的打印成型，這是一種可以將聚合物，金屬，復合材料，生物材料甚至食品加工成復合物的過程。在過去的30多年來，3D打印從初級的原型樣品的創造性制作方法逐漸轉變?yōu)橐环N新興的高級制造技術。
1860年，來自法國的Fran?oisWillème巧妙地把24臺照相機擺成一個圓，把物體放在圓中心，首次發明了一種通過多角度成像來獲取物體的三維圖像的技術，這種技術被稱為照相雕塑（Photosculpture）。這一技術正式拉開了三維打印的序幕！
1981年，日本工程師HideoKodama創建世界上第一臺3D打印原型機，首次利用光固化聚合物增材制造獲得三維模型。1984年，美國工程師Charles W. Hull發明立體平板印刷術，利用光催化光敏樹脂成型，通過增材制造方法得到三維物體。2年后，Hull成立了如今鼎鼎大名的3DSystems公司。
此后，3D打印技術開始扶搖直上，LOM（Laminated Object Manufacturing）、FDM（Fused Deposition Modeling）、SLS（Selective
Laser Sintering）等3D打印技術先后涌現出來，使陶瓷3D打印、金屬3D打印、彩色3D打印、混合材料3D打印等成為現實。
披荊斬棘
3D打印曾經也被稱為快速成型制造，聽起來是不是覺得很low？不得不說，3D打印真正迅速發展起來，很大程度上也得益于“3D打印”這個術語的發明。近年來，3D打印頻出奇招，備受贊譽，如今對整個工業制造領域都產生了顛覆性的影響。從個性化定制的工業設計、人造器官、醫療器械、飛機零件，到衣服、鞋子，再到大型建筑、飛機、汽車的直接制造，3D打印似乎無所不在，無所不能。
時至今日，紅極一時的3D打印的商業化之路依然坎坷，商業模式單一，材料少，成本高，人才短缺等問題尤其突出。雖然如此，3D打印依然在不斷煥發新的生命力。
新篇章
有鑒于此，加州大學伯克利分校Hayden K. Taylor團隊及其合作者發展了一種全新的3D打印技術，無需逐層打印，直接在高粘度樹脂容器內通過光聚合一次形成整個3D物體。
要點1：計算軸向光刻技術CAL
目前常規的立體光刻3D打印機主要使用掃描點光源或投影儀來順序地逐層構建3D對象，這往往會導致邊緣的“階梯”效應，也難以生產柔性物體，因?yàn)榭蓮澢牟牧显诖蛴∵^程中會變形，并且打印某些特定形狀的物體時需要支撐物。
而Hayden K. Taylor團隊則創造性地采用了一種計算軸向光刻技術（computedaxial lithography, CAL），在圍繞垂直軸旋轉時，將預先計算的光圖案序列數字投影到樹脂容器中，旋轉時可以在樹脂中照射出上千個不同的投影。隨著時間的推移，累積的光暴露穿過聚合閾值的區域變?yōu)閷?shí)心，而不穿過該閾值的區域保持未固化，從而一次性印刷出所設計的三維物體。

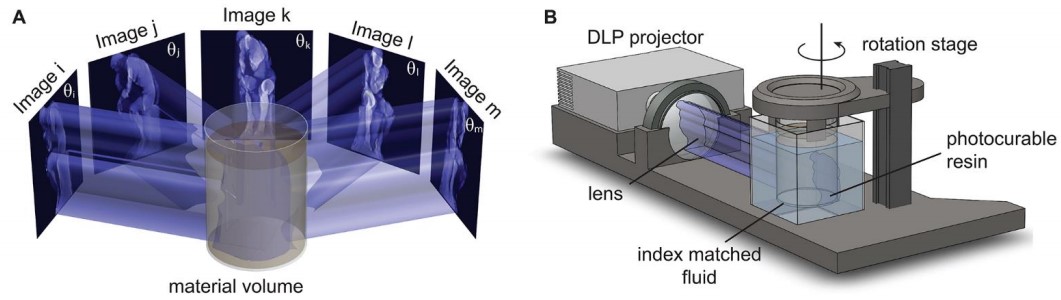

圖1. 打印原理和裝置
要點2：打印樹脂材料的配制
你不想固化的液體，肯定有光線穿過它，因此整個過程需要有一個從液體到固體過渡的光照閾值，打印樹脂材料的配置是這項技術的一個關鍵難點。研究人員所采用的的3D打印樹脂由混有光敏分子和溶解氧的液體聚合物組成。光激活光敏化合物來消耗氧，只有在所有氧氣用完的那些3D區域中，聚合物才形成“交聯”，將樹脂從液體轉變?yōu)楣腆w，而未使用的樹脂可以通過在氧氣氛中加熱來回收利用。這種氧氣抑制機制可以確保容器中心的物體在積聚足夠的光強度變成固體之前，最靠近光源的樹脂不會發生反應。
要點3：CAL新型3D打印的靈感來源
基于CAL的新型3D打印技術的靈感來自醫學領域的計算機斷層掃描（CT）掃描技術，常用于幫助醫生定位體內的腫瘤和骨折。CT掃描從各個角度將X射線或其他類型的電磁輻射投射到體內，通過分析傳輸能量的模式來揭示物體的幾何形狀。
研究人員將層析成像算法與光聚合物的理想閾值行為相結合，并使用迭代優化方法來提高目標幾何的精度。通過這種全新的3D打印技術，他們打印了幾種幾厘米大小的物體來進行驗證，包括羅丹的雕塑模型“思想者”（The Thinker），微型飛機模型，小格子和懸梁等等。

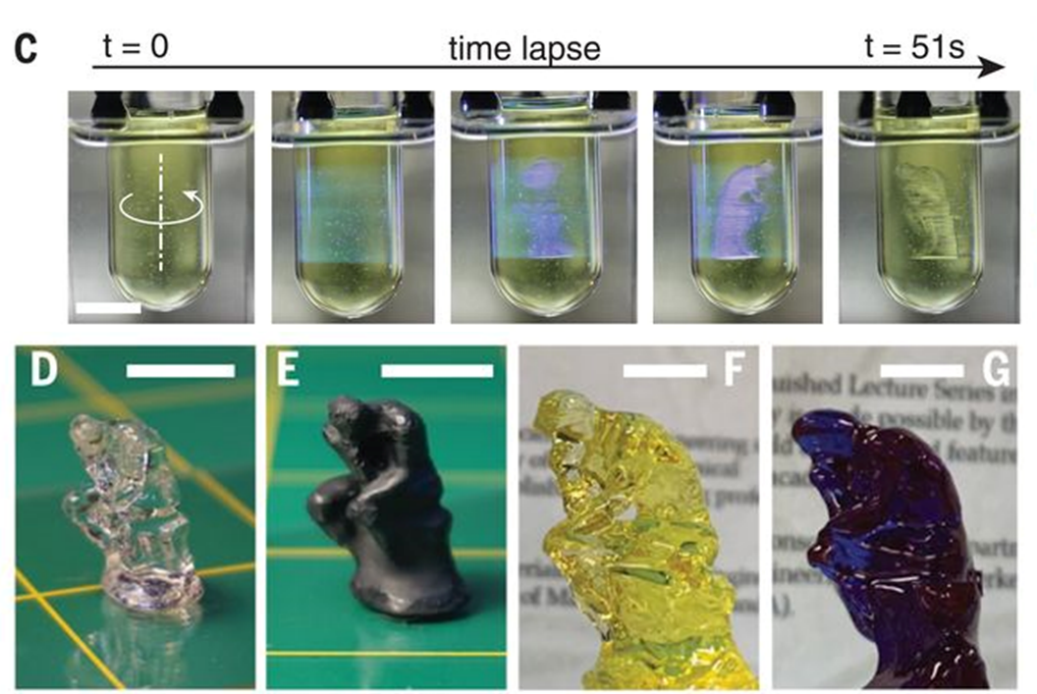

圖2. 73s，羅丹“思想者”雕像一氣呵成！

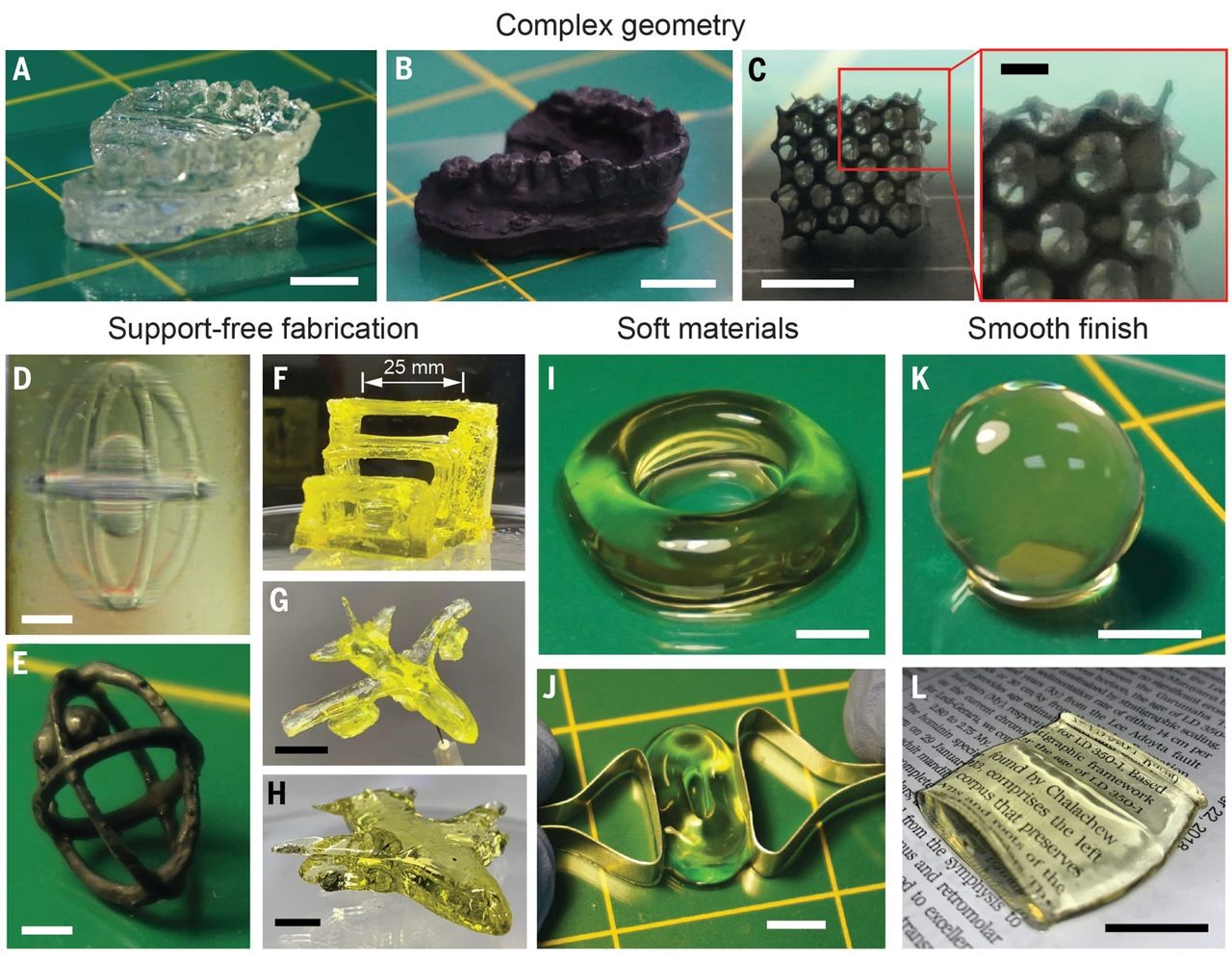

圖3. 打印零件實例
要點4：CAL新型3D打印的前景
由于現有的立體光刻技術已經很成熟，CAL很可能在現有方法不足的新興領域才能找到最大用途。譬如：
1）打印不能承受分層打印時施加的力的軟材料；
2）制作具有光滑曲面的透鏡；
3）封裝其他物體等方面。
作為原理驗證，研究人員在螺絲刀的金屬軸上封裝打印出三維手柄，這是不可能通過現有3D打印技術實現的，而且需要昂貴的注塑工具。
圖4. 在螺絲刀的金屬軸上封裝打印三維手柄
除此之外，由于未固化的樹脂材料可以回收，100％可重復使用，這種3D打印技術幾乎不產生任何材料浪費。而且，在某些情況下，CAL可能比目前的立體光刻法更快。
不過，速率，分辨率，對象大小和最終材料屬性之間的權衡都值得進一步考慮，聚合反應的動力學以及樹脂中的擴散和光散射也將最終限制CAL印刷的物體的保真度。
小結
總之，這項工作是3D打印從逐層打印方式過渡到一次性全三維打印方式，為3D打印開辟了全新的篇章，堪稱里程碑之作！
參考文獻：

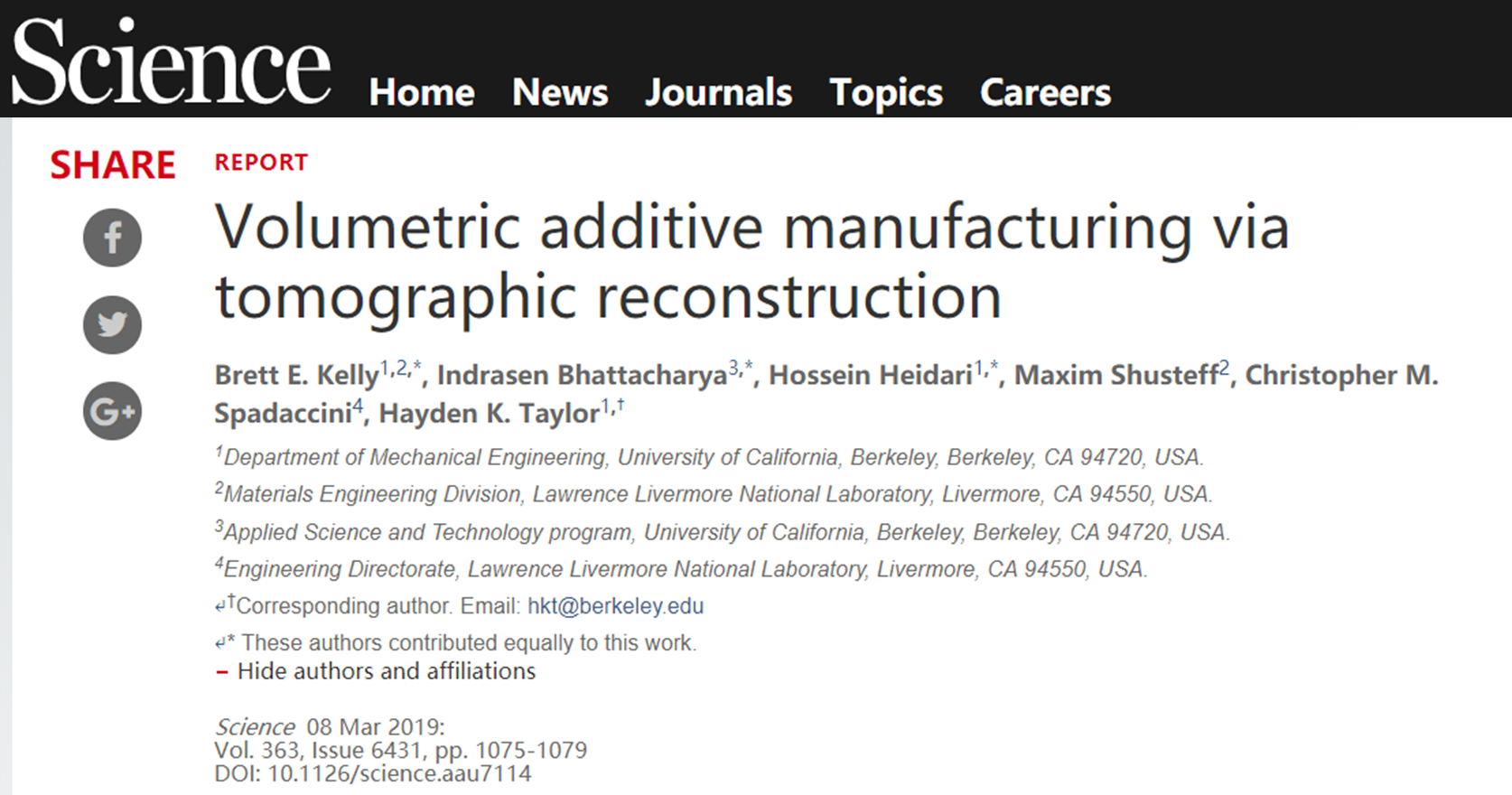

BrettE. Kelly, Indrasen Bhattacharya, Hossein Heidari, Hayden K. Taylor et al.Volumetric additive manufacturing via tomographic reconstruction. Science 2019,363, 1075-1079.
DOI: 10.1126/science.aau7114
http://science.sciencemag.org/content/363/6431/1075
