第一作者：王松燦

通訊作者：王連洲、劉崗

作者單位：昆士蘭大學、中科院金屬所

核心內容：

1. 詳細闡述了晶面調控的基本原理，以及晶面調控所得半導體具有的各向異性光電化學性能。

2. 系統歸納了晶面調控制備半導體光電極的方法，闡明了提高半導體光電極光電化學性能的晶面調控機制，并進一步探討了提高晶面調控所得半導體光電極光電化學性能的優化策略。

水裂解光電極晶面調控的意義

將太陽能轉化為化學燃料的半導體光電化學技術是實現綠色制氫的重要途徑之一。由于光電極半導體材料的光生載流子在轉移到電解液參與分解水反應的過程中，在半導體材料內部、基底/半導體材料界面、半導體材料/電解液界面存在嚴重的電子-空穴復合損失，最終導致其太陽能-氫氣轉換效率(STH)難以突破10%的商業化應用目標。因此，優化光電極，降低上述三種電子-空穴復合損失，是提高光電化學分解水制氫的關鍵。

通常，納米結構能夠降低電子-空穴在半導體材料內部的復合損失，而調控光電極的基底/半導體材料、半導體材料/電解液界面能有效降低電子-空穴在界面處的復合損失。晶面調控策略由于能有效調節半導體材料表面的電子結構、氧化還原活性位點、內置電場、分子吸附、光催化活性、抗光腐蝕能力以及導電性等，促進半導體光電極在光吸收、電荷分離和轉移、表面反應三個主要步驟中的效率，已成為提高半導體光電極光電化學性能的有效策略之一。

內容簡介

有鑒于此，澳大利亞昆士蘭大學博士后研究員王松燦（第一作者）、王連洲教授（通訊作者）及中國科學院金屬研究所劉崗教授（通訊作者）總結了晶面調控策略在光電化學分解水制氫領域的研究進展，歸納了晶面調控半導體材料具有的獨特性能，介紹了晶面調控制備光電極的基本原理，闡明了晶面調控光電極在光吸收、電荷分離和轉移，以及表面化學反應三個主要步驟中的優勢，并系統探討了進一步優化晶面調控光電極的方法，為實現高效光電化學分解水制氫的發展提供新思路。

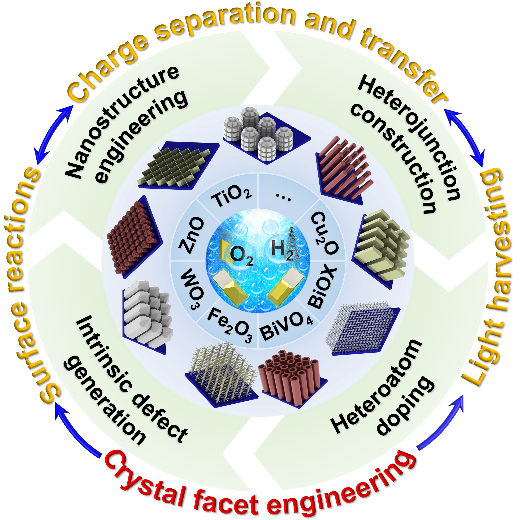

TOC

PART 1：晶面調控的基本原理

1. 自下而上調控策略(bottom-up route)

通常，半導體晶體所暴露的晶面可通過調控其成核和不同方向生長速度來控制，稱之為自下而上調控策略。由于晶體的生長趨向于降低其總的表面自由能，在自然狀態中生長的晶體一般都是由自由能低的低活性晶面組成，而高活性晶面由于生長速度過快最終只暴露非常小的面積，甚至完全消失。幸運的是，某些有機/無機添加劑能作為晶面引導劑，吸附在高能晶面上，降低其自由能，從而降低其生長速度，最終能夠有選擇性地獲得暴露面積大的高能晶面，稱之為晶面工程(Crystal Facet Engineering)。

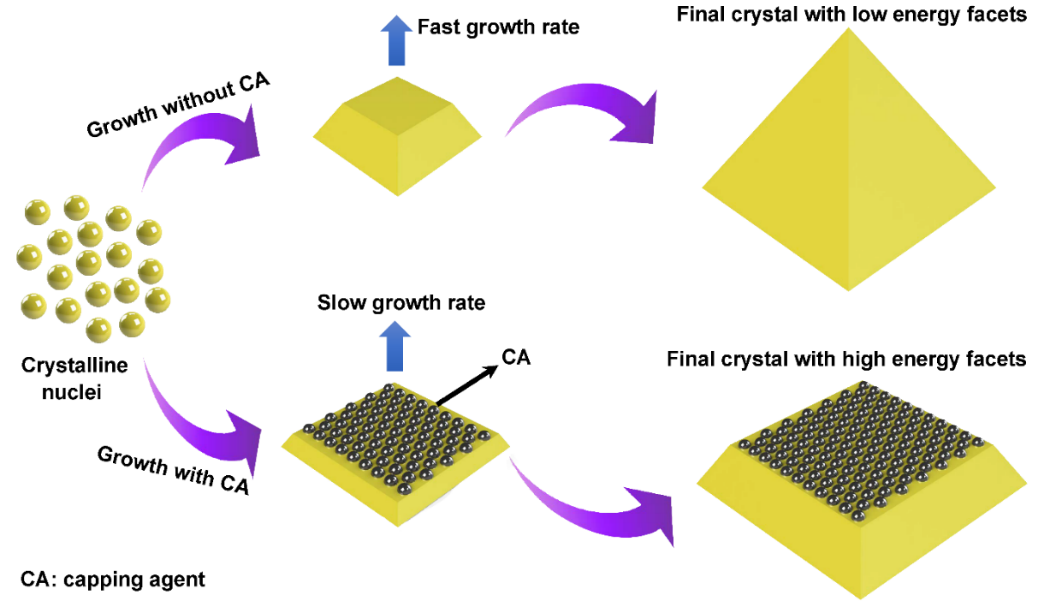

圖1. 自下而上晶面調控示意圖

2. 自上而下調控策略(top-down route)

另外，選擇性刻蝕掉半導體晶體中不需要的晶面是另一種有選擇性獲得半導體材料暴露晶面的方法，稱之為自上而下調控策略。自上而下調控策略的機理是選擇能夠吸附在特定晶面上的分子或者離子，保護所吸附的晶面不受腐蝕介質的侵蝕，最終不需要的晶面會被腐蝕介質溶解，僅保留所需的晶面。

圖2. 自上而下調控策略

PART 2：晶面的各向異性

半導體晶體的不同晶面由于原子的排列和配位不同，表現出獨特的晶面取向性能，如表面電子結構、表面氧化還原位點、表面內置電場、分子吸附、光反應活性、耐光腐蝕性和導電性等的各向異性。以上性能和半導體材料的光電化學性能密切相關。因此，可通過晶面工程調控半導體光電極的光電化學性能。

圖3. 晶體表面內置電場的各向異性

PART 3：半導體光電極的晶面調控

半導體光電極的晶面調控可通過兩個途徑實現：(1) 將具有特定晶面取向的半導體晶體固定在導電基體上，稱之為異位制備法(ex situpreparation)；(2) 在導電基底上直接生長具有特定晶面取向的半導體晶體，稱之為原位制備法(in situ preparation)。

1. 異位制備法

異位制備法的關鍵是首先制備出具有高活性晶面的半導體晶體，然后通過滴涂法(drop casting)、旋涂法(spin-coating)、電泳法(electrophoretic deposition)、刮涂法(doctorblade)、絲網印刷法(screen printing)、真空抽濾轉移法(vacuum filter-transfer)、顆粒轉移法(particletransfer)、手指摩擦法(finger rubbing) 等固定在導電基底上。異位制備法雖然能夠通過比較簡單的方法制備和調控光電極晶面，但難以控制光電極上半導體晶體的晶面取向性。另外，該方法難以保證半導體晶體與導電基底之間良好的界面接觸，影響光電極界面之間的電荷傳輸，因而難以獲得較高的光電流。

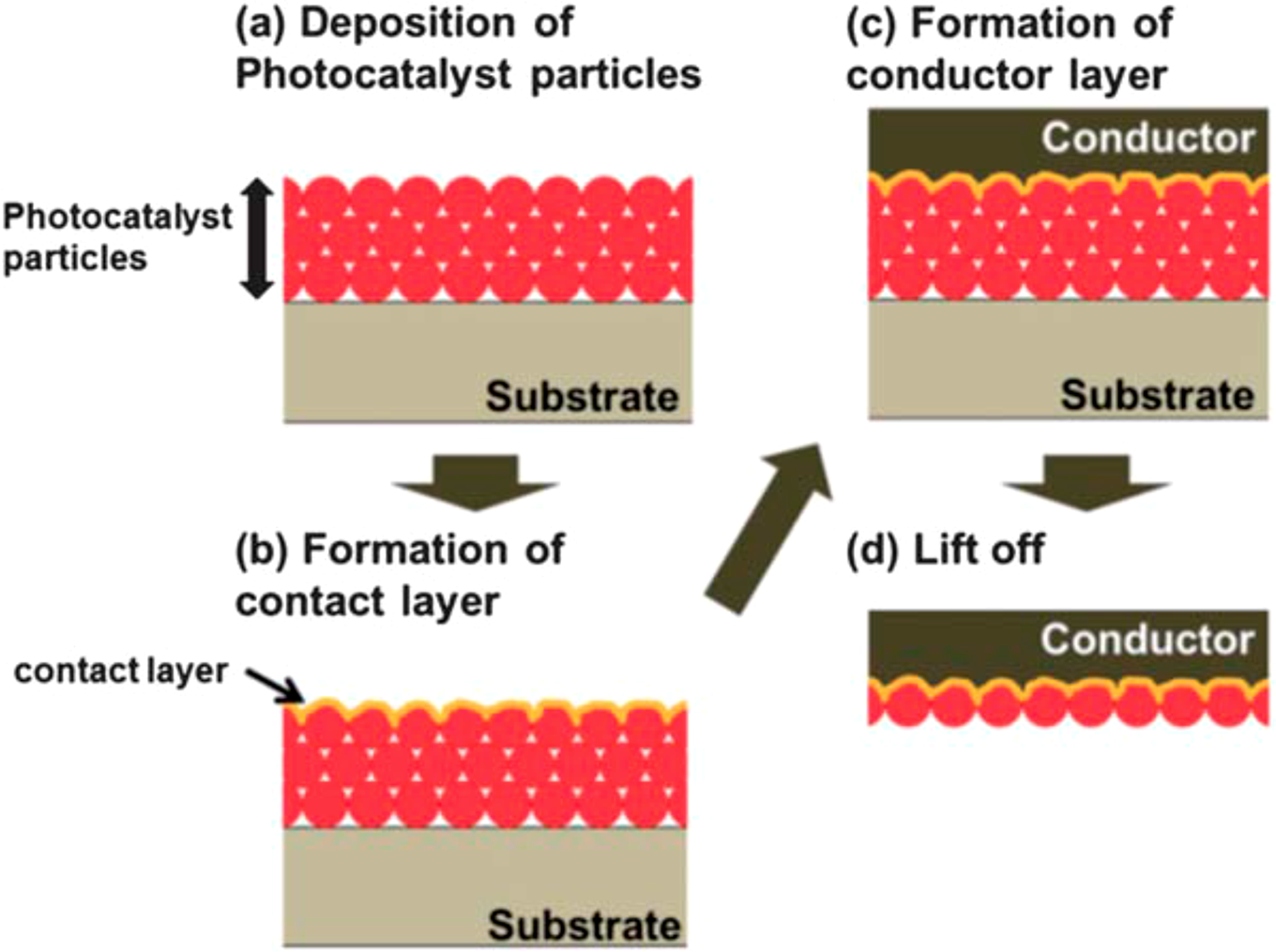

圖4. 顆粒轉移法制備光電極示意圖

2. 原位制備法

由于半導體晶體在導電基底上直接生成，原位制備法能更好地控制半導體晶體的晶面取向性，并獲得半導體晶體與導電基底間優異的界面接觸，從而保證光電極內部良好的界面電荷轉移通道。因此，原位制備法所得的光電極具有更好的光電化學性能。根據生長機理的不同，原位制備法可分為自下而上和自上而下法。

自下而上法是直接通過氣相生長半導體晶體，即氣相-固相沉積法(如蒸鍍法、化學氣相沉積法、激光消融法)；或者通過液相生長晶體，即濕化學法(如水熱/溶劑熱法、電化學沉積法)。雖然氣相-固相沉積法能夠獲得高結晶度的半導體光電極，但制備過程中所需的高真空度、高溫以及專用設備，極大地提高了其制備成本，不利于光電化學分解水制氫的規模化應用。

自上而下法是通過選擇性刻蝕并氧化金屬基底原位生成具有特定晶面取向的金屬氧化物光電極。但該方法不適用于制備電子傳導性能差的n-型半導體光電極和空穴傳導性能差的p-型半導體光電極。另外，不透光的金屬基底不能用于單光源照射的串聯光電化學體系中。作者著重介紹了TiO₂、ZnO、WO₃、α-Fe₂O₃、BiVO₄、BiOX (X = Cl, Br, I)、Cu₂O等晶面調控光電極的原位制備。

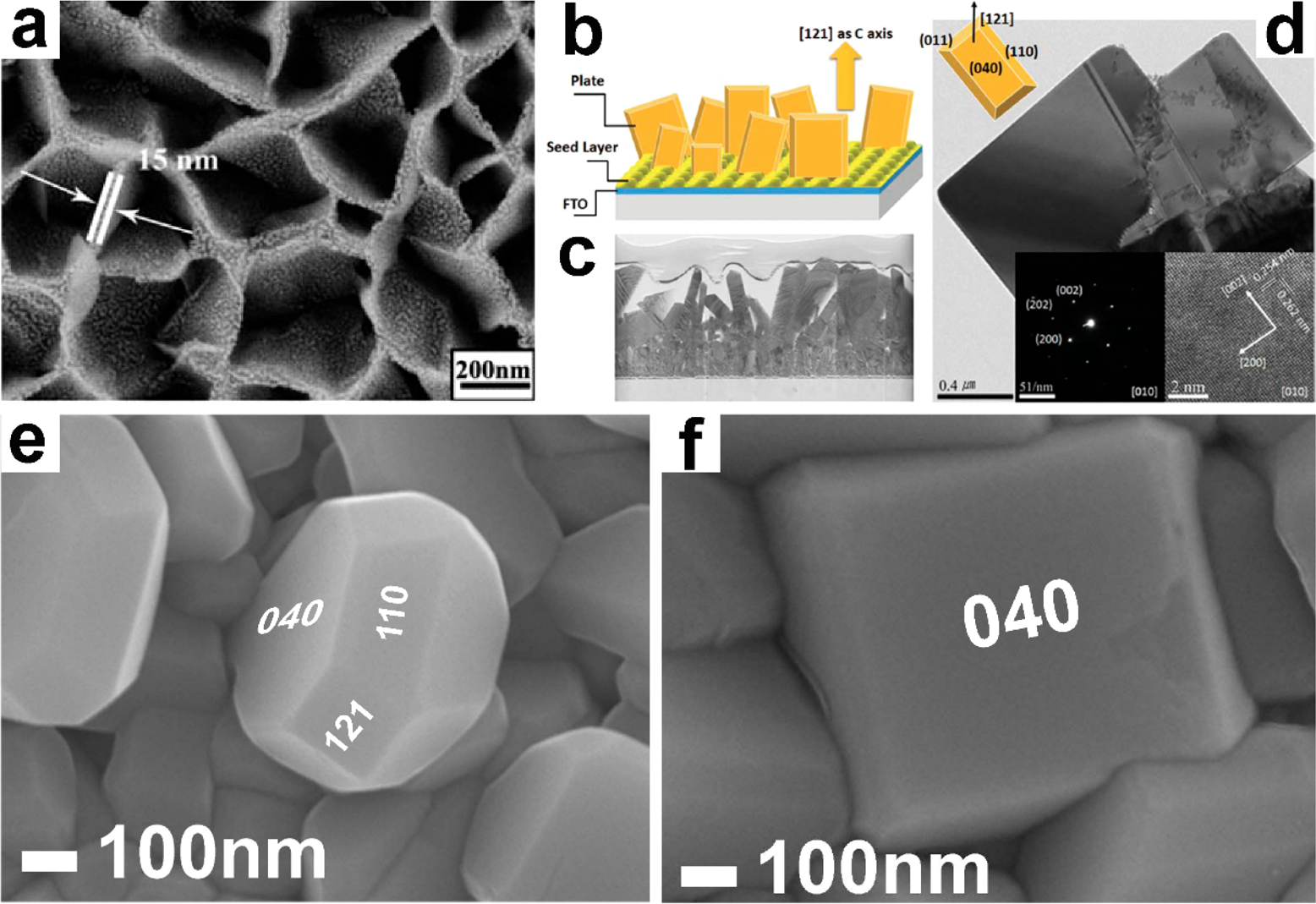

圖5. 不同晶面取向BiVO₄光電極的原位制備

PART 4：晶面調控半導體光電極的優勢

半導體光電極的光電化學性能主要由其光吸收率(η_abs)、電子-空穴分離率(η_sep)和表面電荷轉移率(η_inj)決定的。本節主要討論晶面調控半導體光電極在光電化學分解水過程中光吸收、電荷分離和轉移，以及表面反應三個主要過程中的優勢。

1. 光吸收

光吸收是半導體光電極光電化學反應的第一步。半導體材料對光的吸收能力決定其所能達到的最高光電轉換效率。晶面調控能夠調節半導體材料的電子結構，改變其禁帶寬度(E_g)，從而調節其光吸收效率。另外，晶面調控金屬及金屬@半導體核殼結構納米顆粒能夠調節其局部表面等離子共振(LSPR)效應，從而改變其吸光效率。

2. 電荷分離和轉移

半導體光電極在吸光后所激發出的電子-空穴對，需進行有效的分離并轉移到光電極表面參與下一步反應。光電極的電荷分離和轉移性能主要決定于其物化性能、表面性能、電解液以及所加載的電壓。晶面調控半導體光電極能夠調控其表面內置電場，從而為光電極電荷分離和轉移提供額外驅動力。另外，晶面調控半導體光電極能夠改變其光吸收系數、空間電荷區(space charge region, SCR)、載流子遷移率以及亥姆霍茲層的電壓降，從而調節其電荷分離和轉移性能。

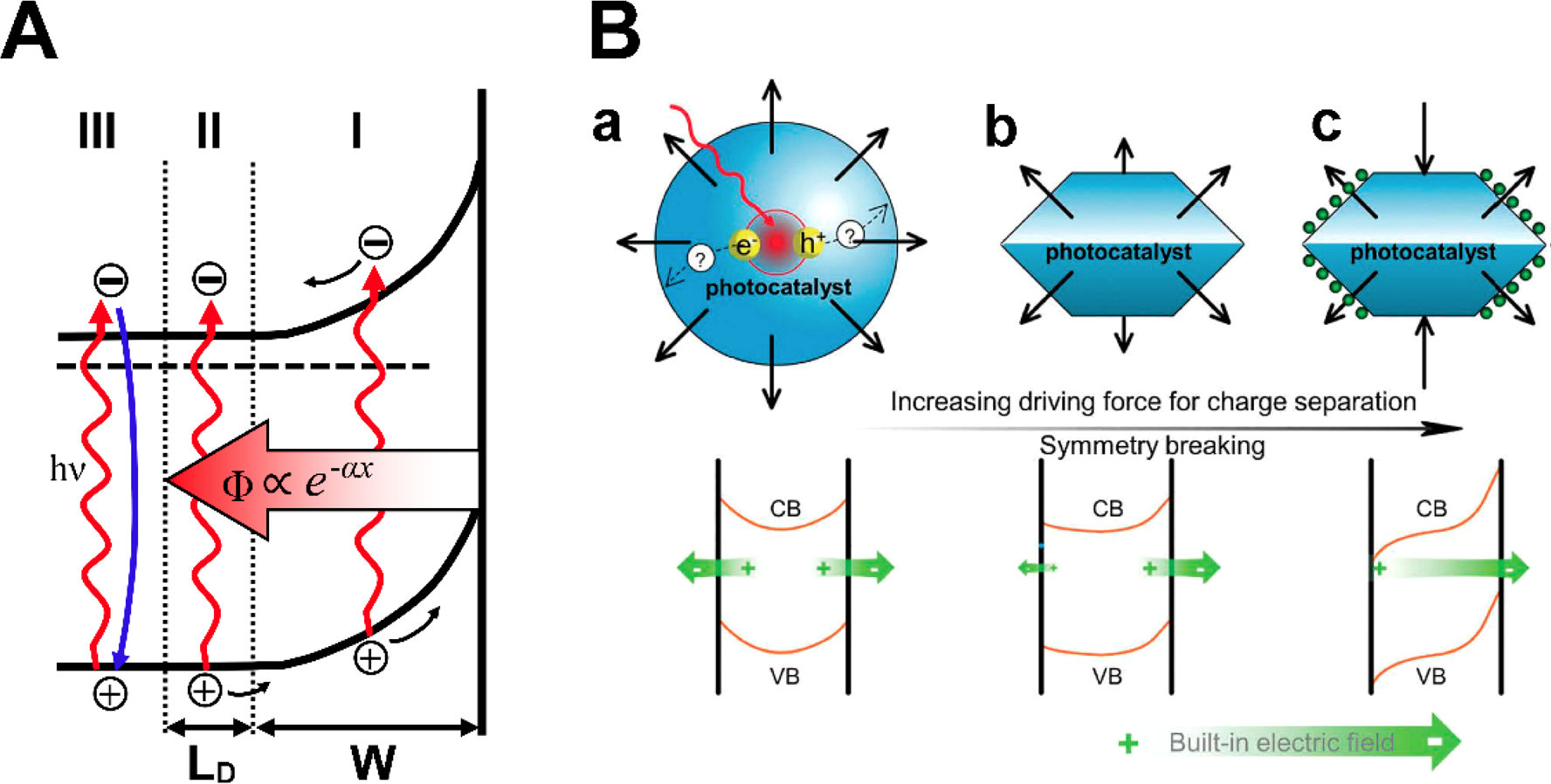

圖6. 晶面調控半導體光電極電荷分離與轉移示意圖

3. 表面反應

光生電子到達(光)陰極表面需注入電解液參與析氫反應(HER)，而光生空穴到達(光)陽極表面需注入電解液參與析氧反應(OER)。光電極的表面反應進行的難易程度與其熱力學和動力學密切相關。半導體晶體的晶面各向異性如氧化還原位點和分子吸收等能影響半導體材料的表面反應。因此，晶面調控半導體光電極也能調節其表面反應。

PART 5：進一步改善晶面調控半導體光電極獲得更高光電化學性能

雖然晶面調控能夠提高半導體光電極的光電化學性能，但大多數晶面調控光電極所獲得的光電流仍遠低于其理論值。因此，優化晶面調控所得的半導體光電極，極大降低其電子-空穴復合損失，是進一步提高其光電化學性能的關鍵。

1. 納米結構

納米結構能夠有效調節半導體光電極的光吸收、電荷傳輸、表面反應動力學等。因此，在晶面調控的光電極中構筑納米結構，能夠有效提高其光電化學性能。

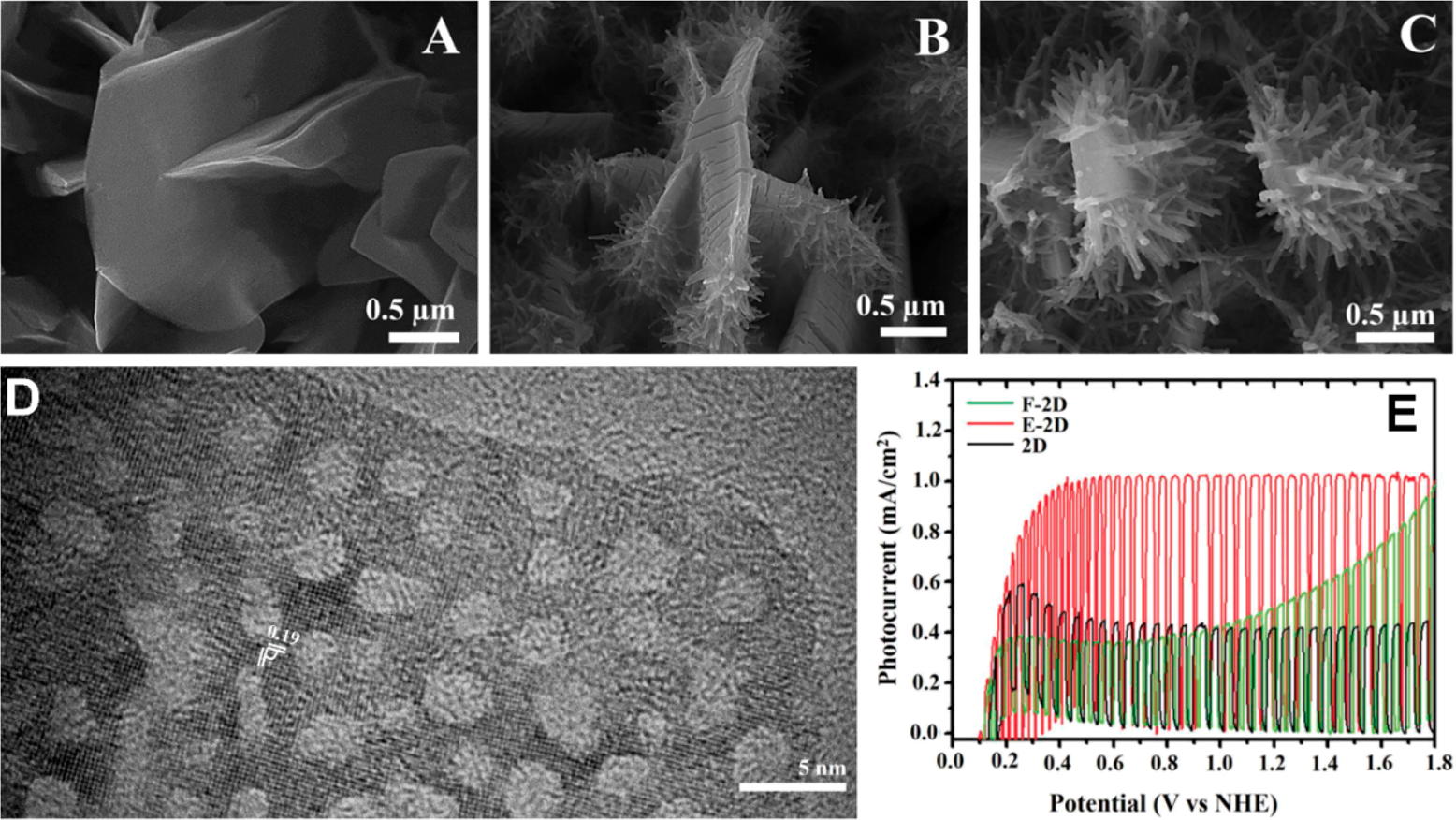

圖7. 晶面調控TiO₂光陽極的多維納米結構構筑及其光電化學性能

2. 異質結

將半導體材料與另一種材料結合，形成異質結，有利于電子-空穴的分離和轉移。因此，在晶面調控的半導體光電極中構筑異質結能進一步提高其光電化學性能。

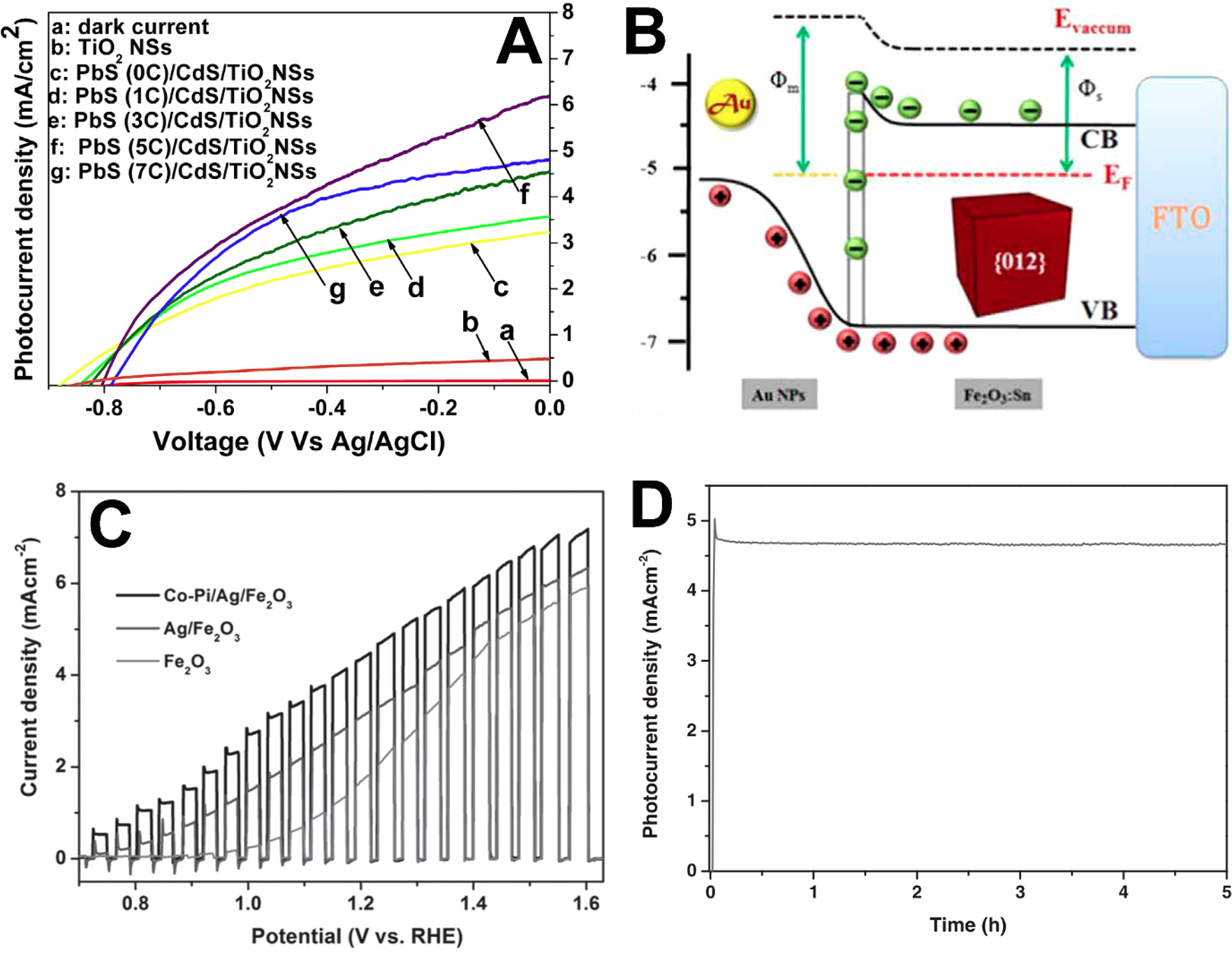

圖8. 晶面調控光電極中異質結的構筑及其光電化學性能

3. 雜原子摻雜

雜原子摻雜能夠有效調節半導體材料的電子結構，從而調節其光吸收和電荷分離率。因此，在晶面調控半導體光電極中引入雜原子摻雜能夠進一步提高其光電化學性能。但是，在半導體晶體的生長過程中引入雜原子會改變其生長環境，因而可能會影響最終獲得的光電極的晶面取向。如何在光電極中引入雜原子摻雜且不影響其晶面取向非常重要，但難度很大。

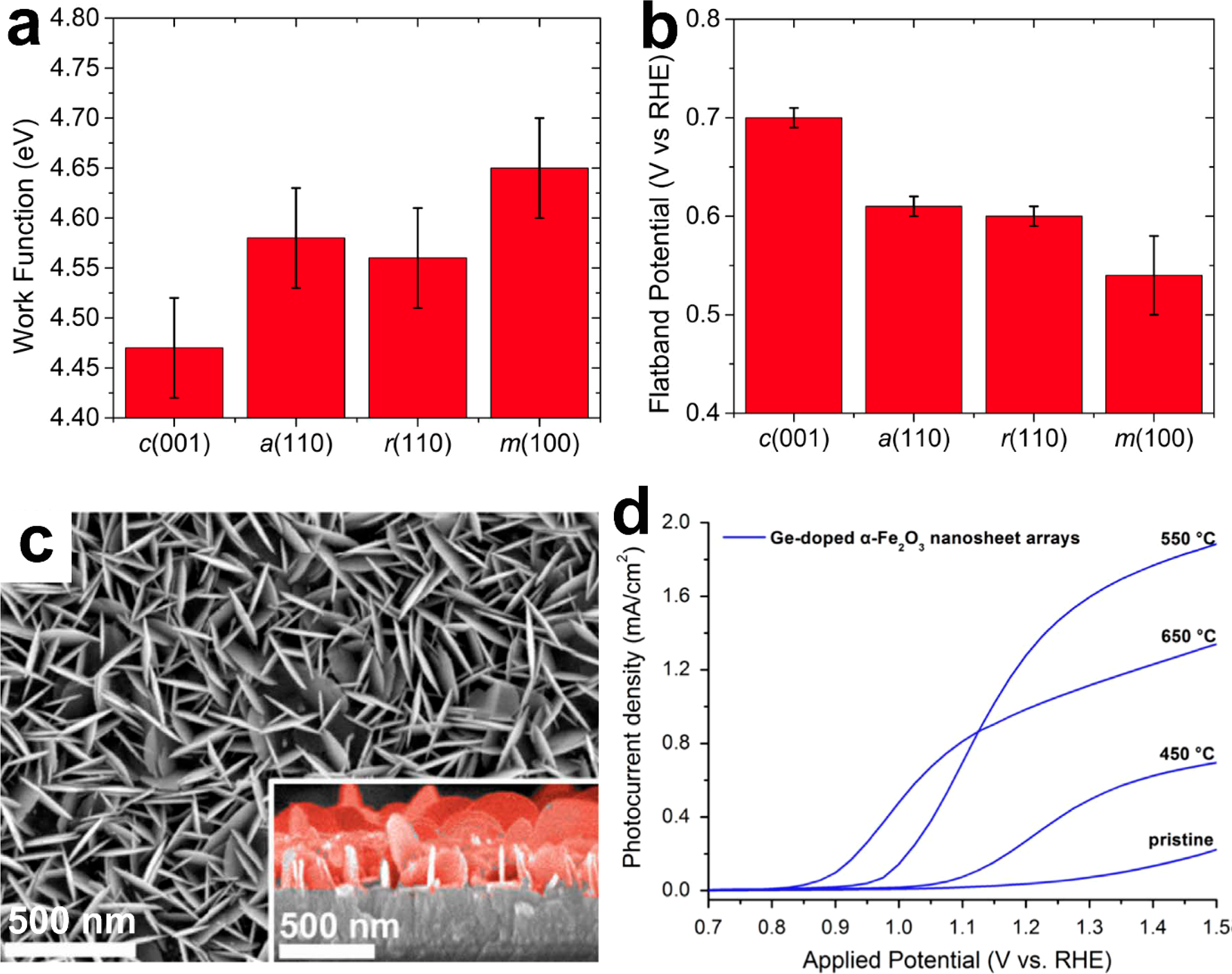

圖9. 晶面調控光電極中引入雜原子摻雜及其光電化學性能

4. 本征缺陷

在晶面調控半導體光電極中構建如氧空位等本征缺陷能夠調節其電子結構。氧空位缺陷作為淺能級施主能夠提高半導體材料的導電性能，從而提高半導體/基底和半導體/電解液界面的電荷轉移率。通常，將半導體光電極置于缺氧環境中處理，能夠獲得氧空位缺陷，且不改變其晶面取向。因此，構建本征缺陷是進一步提高晶面調控光電極光電化學性能的最有效方法之一。

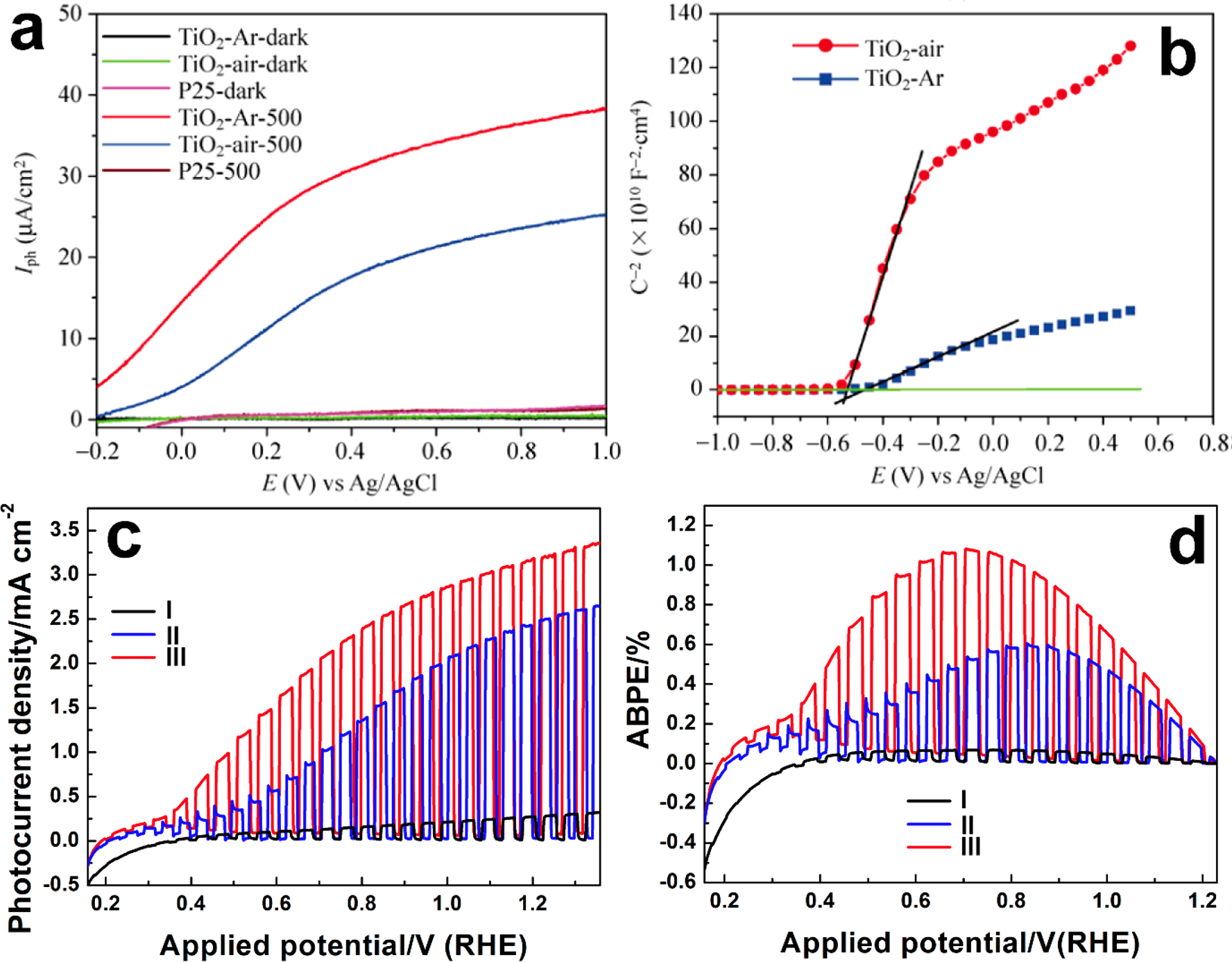

圖10. 晶面調控光電極中引入氧空位缺陷及其光電化學性能

PART 6：總結與展望

1. 盡管晶面調控能有效提高光電極的光電化學性能，但如何控制半導體材料在基底上晶面取向的一致性，并保持半導體晶體與基底良好的界面接觸還亟待深入研究；

2. 目前，大量的理論計算和實驗研究主要是針對TiO₂的晶面調控，對于其他可見光半導體材料的晶面調控尚缺乏系統性研究；

3. 將晶面調控與其他策略結合能更好地發揮光電極的光電化學性能，但如何保持晶面調控的優勢仍極具挑戰；

4. 仍需借助先進表征手段更深入研究光電化學反應在不同晶面的反應機制，但由于光電化學反應在晶面上發生的時間極短(10^-12~10⁰ s)，對設備的空間和時間分辨率要求極高；

5. 構筑無偏壓分解水制氫并實現10%的光-氫氣轉換效率目標仍需對整個體系進行精細設計；

6. 另外，交叉學科有望能推動光電化學分解水制氫領域的發展，例如，將光電化學與細菌、熱電以及磁學等相結合，可能獲得新的突破。

我們期待著能夠?qū)嶋H應用的高效、廉價光電化學分解水制氫體系早日問世。

參考文獻：

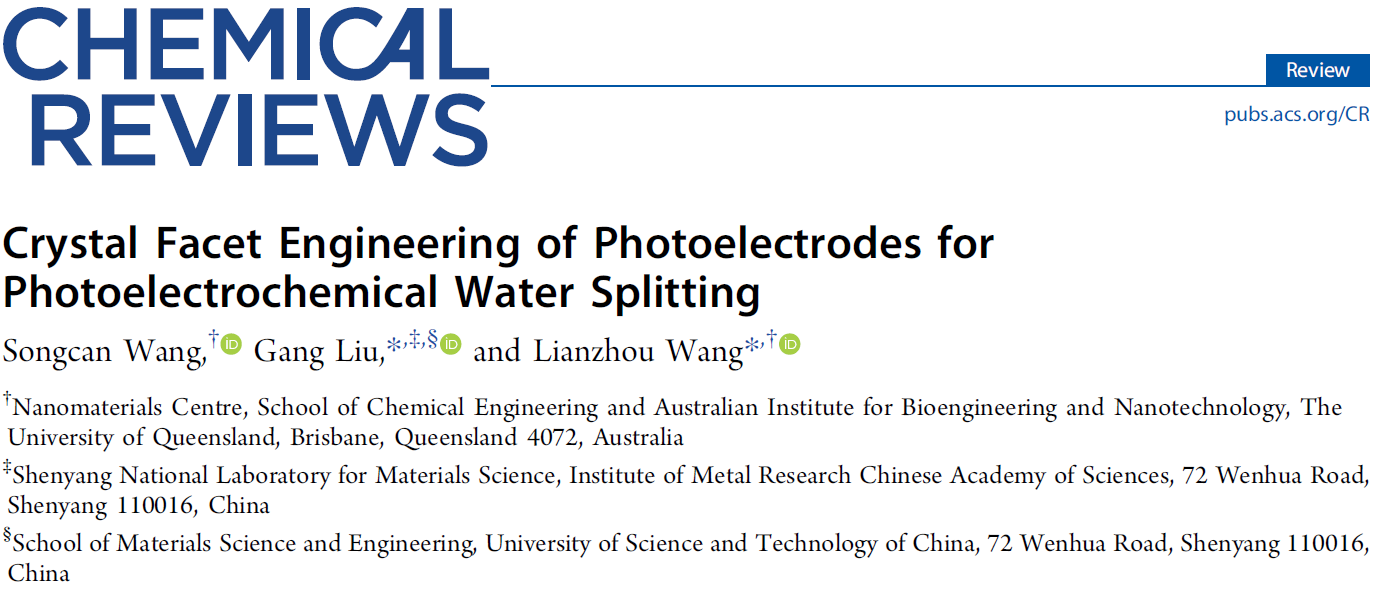

Songcan Wang, Gang Liu*, Lianzhou Wang*.Crystal Facet Engineering of Photoelectrodes for Photoelectrochemical WaterSplitting. Chemical Reviews, 2019.

DOI: 10.1021/acs.chemrev.8b00584

https://pubs.acs.org/doi/10.1021/acs.chemrev.8b00584
