傳感器技術是一門涉及電磁學、力學、材料學以及生物醫學等相關領域的多學科交叉技術。傳感器技術在信息探測、生物傳感、材料測量以及化工等領域得到了非常廣泛的應用，可以說目前幾乎所有的領域都可以見到傳感器技術的身影。傳感器在設計和研究過程中往往涉及到對多物理場的理解，而且由于大多數傳感器會把測量信號量準換成電磁信號進行測量和傳遞，因此在傳感器多物理場分析時，對電磁場與其他物理場相互作用的分析非常重要。理解這些物理場的相互作用時傳感器研究和設計的關鍵。另一方面由于傳感器在設計研究時往往是一個反復驗證和修改的過程，所以在實驗制作傳感器之前，先通過理論上建模仿真優化設計方案從而提高傳感器設計和制備效率時必要的途徑。另外在論文中添加理論的仿真計算也可以提高文章的邏輯性和表現力，從而使文章質量得到顯著提高。
在傳感器技術的發展中，電容傳感器件、壓電傳感器以及摩擦發電傳感器的研究獲得了越來越多的關注，研究人員在許多頂級期刊也發表了關于電容傳感器件、壓電傳感器以及摩擦發電傳感器的研究成果，而在這些研究成果中大多都應用了有限元的數值計算方法。使用有限元計算方法一方面使這些研究更有邏輯性和說服力，另一方面也使這些文章表現力更強，更容易獲得審稿人的青睞。因此，在這里帶大家一起回顧一下這些頂級研究成果中是如何運用仿真模擬提升文章檔次的。
1.電容傳感器

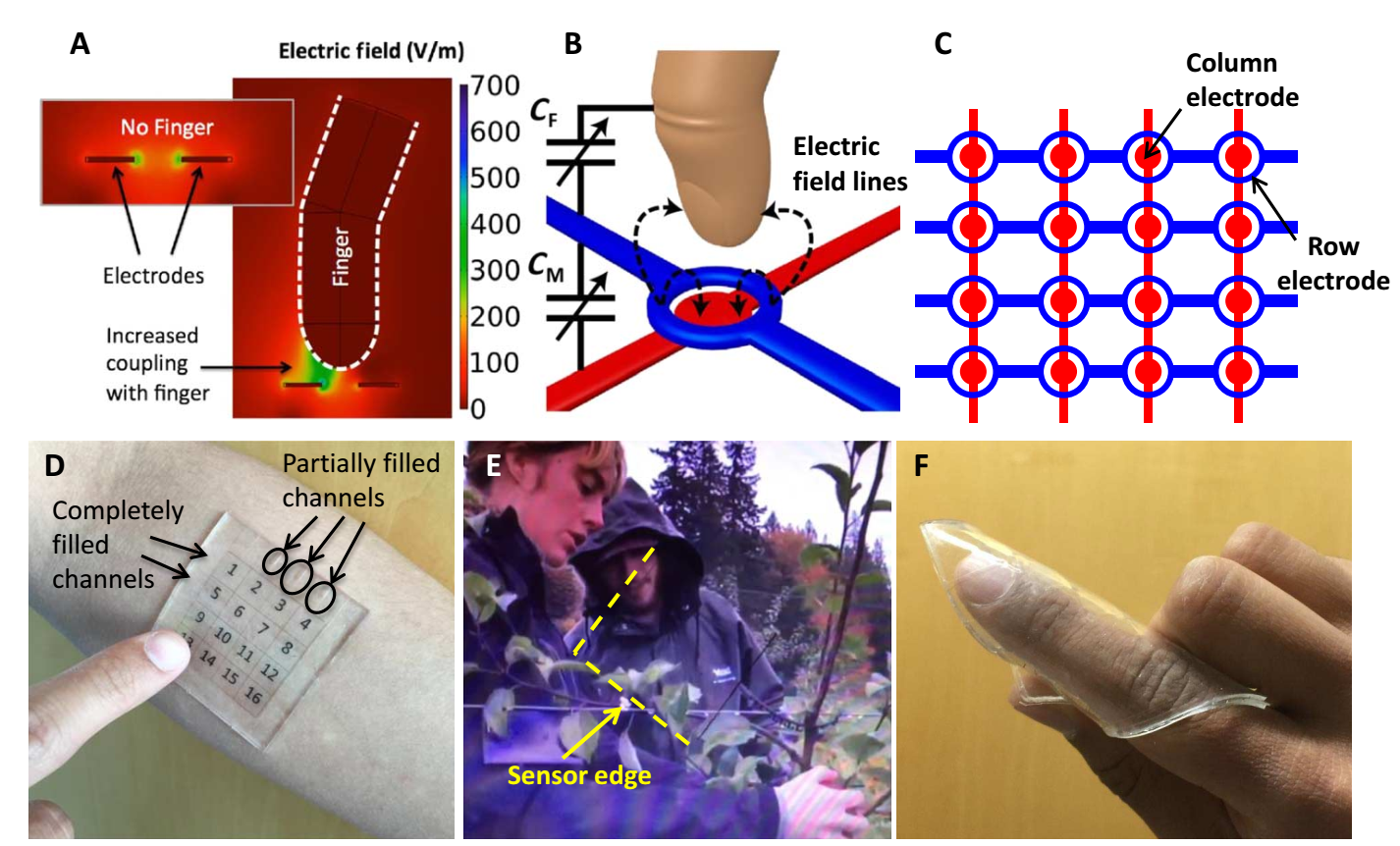

（圖片源于Science advances, 2017, 3(3): e1602200.）
如今，市面上的手機都帶有指紋解鎖、指紋支付功能。這一類指紋手機采用的是什么原理呢？手機的指紋識別目前主要有三種技術：電容式，光學式和超聲波式，目前市面上看到最成熟的指紋手機基本都是電容式的，其主要利用了電容傳感器的原理。
使用有限元數值計算方法研究電容傳感器的文章有很多，例如2017年在Science advances期刊上（如上圖所示），研究人員基于有限元模擬仿真和實驗研究出可以彎曲、拉伸的電容傳感器，通過觸摸即可實現信號的傳遞。電容式傳感器是以各種類型的電容器作為傳感元件，將被測物理量或機械量轉換成為電容量變化的一種轉換裝置，實際上就是一個具有可變參數的電容器，廣泛用于位移、角度、振動、速度、壓力、成分分析、介質特性等方面的測量。對電容的建模仿真對我們理解電容傳感器的原理起到非常大的幫助。典型的電容器由兩個導體加上它們之間的電介質構成。在這兩個導體之間施加電勢差會產生電場。這一電場不僅直接存在于導體之間，還會擴展一段距離，這種現象稱為邊緣場。為了準確預測電容器的電容量，用于模擬邊緣場的域必須足夠大，并使用適當?shù)倪吔鐥l件。
2.壓電傳感器

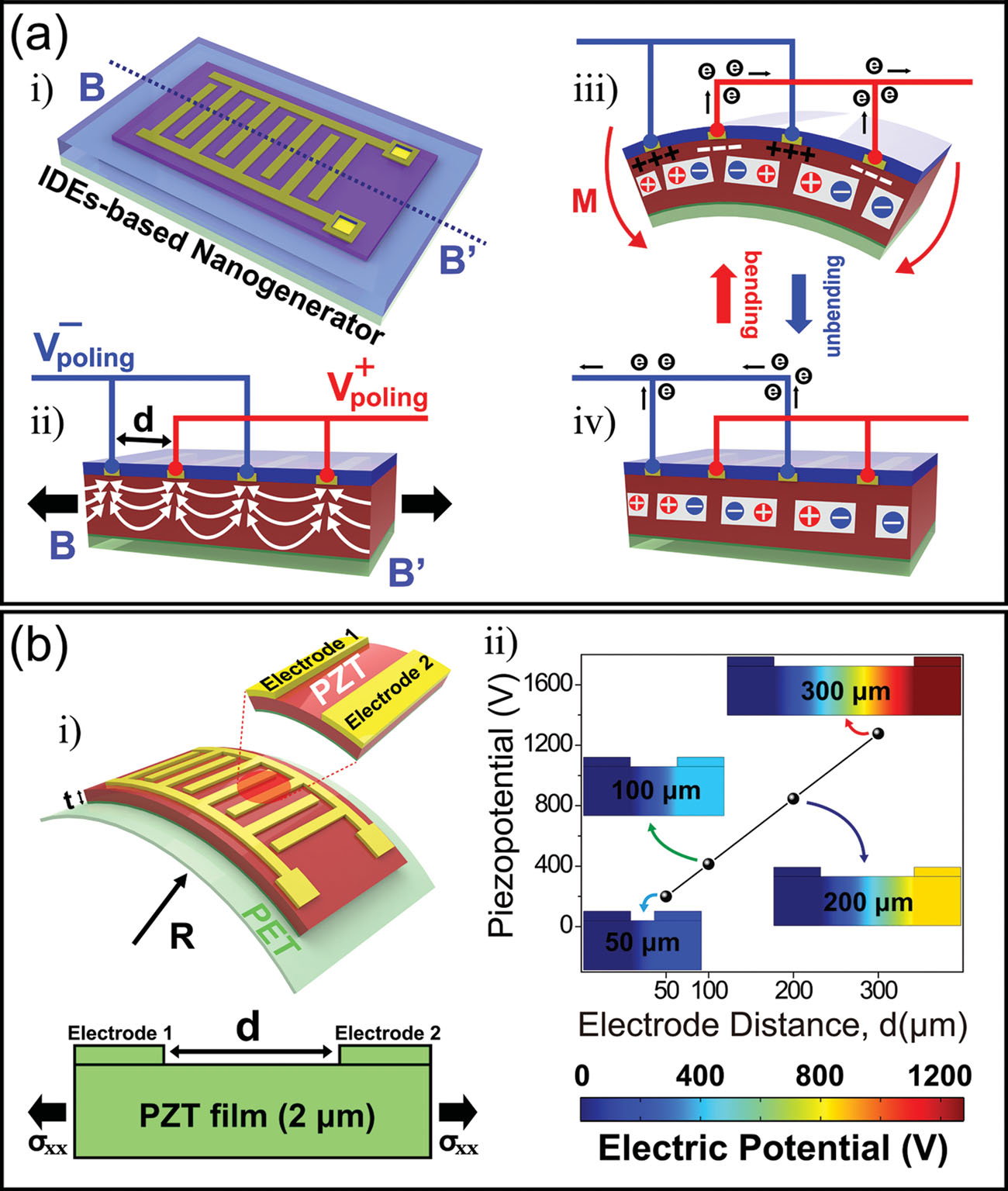

（圖片源于Adv. Mater. 2014, 26, 2514–2520.）
早在1880年居里兄弟發現了壓電效應。居里兄弟指出，當把一重物放在石英晶體上時，在晶體表面上出現了電荷，電荷量和重物的質量成正比。因此，壓電效應起到了電路與晶體機械特性之間的耦合作用。壓電效應的原理是，如果對壓電材料施加壓力，它便會產生電位差（稱之為正壓電效應），反之施加電壓，則產生機械應力（稱為逆壓電效應）。如果壓力是一種高頻震動，則產生的就是高頻電流。而高頻電信號加在壓電陶瓷上時，則產生高頻聲信號（機械震動），這就是我們平常所說的超聲波信號。也就是說，壓電陶瓷具有機械能與電能之間的轉換和逆轉換的功能。壓電材料已被用來制作智能結構，此類結構能將振動能源和機械能轉化為電能的能量采集器是實現孤立、可持續能源生產的非常有前途的工具。特別是由于靈活和輕量級的能量收集裝置在一個薄塑料襯底可以使及其微小的運動風,水流動,心跳,隔膜的活動或者呼吸運動變成電信號,這樣不僅可以實現一些電子系統的自我供電,但也為植入式生物醫學設備提供永久電源，例如起搏器和深部腦刺激器等等。
使用有限元數值計算方法研究壓電傳感器的文章也有很多，例如上面這篇發表在Advanced Materials上的工作通過激光發射工藝在柔性基板上基于有限元數值模擬演示了大面積PZT薄膜，實現了高效、輕便、靈活的壓電能量采集裝置。文章中還利用仿真模擬計算了輸出電壓與電極距離的關系。
3.摩擦發電傳感器

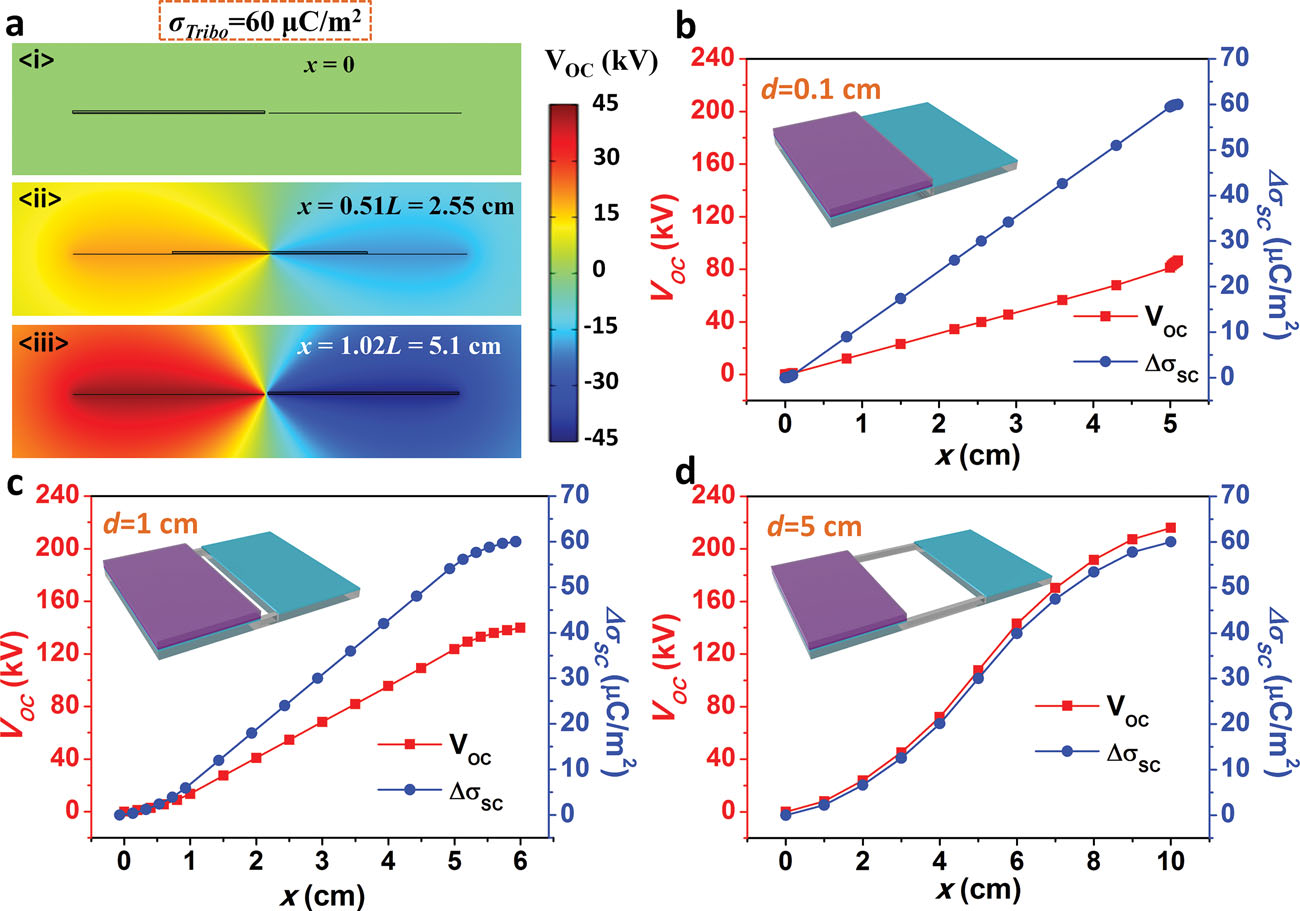

（圖片源于Adv.Mater.2014,26,2818-2824）

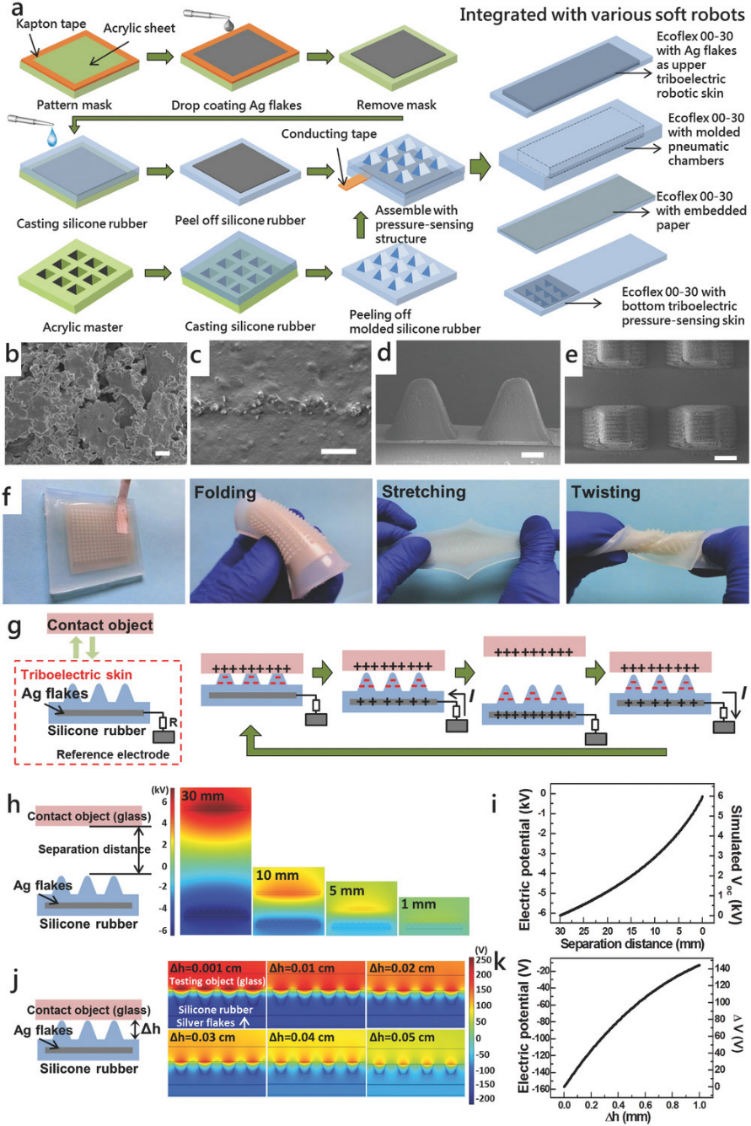

(圖片源于Advanced Materials,Jul,12,2018,180114)
在過去的幾十年中，我們從自然環境中獲取能源一直在吸引廣泛的研究努力，以滿足世界范圍內的能源需求。機械能如果能被有效地利用，不僅能對全球電力需求做出重大貢獻，而且還能作為移動電子設備的一種獨立和可持續的能源。摩擦起電是我們?nèi)粘Ｉ钪薪?jīng)常遇到的一種物理現象，無論是梳頭、穿衣還是走路、開車時都時常會遇到。但是，摩擦電很難被收集和利用，因此它的價值往往被人們所忽視。然而近年來，摩擦電納米發電機以其高效、低成本、魯棒性可靠、環境友好等優點被作為一種前所未有的技術而被看好。
使用有限元數值計算方法研究摩擦發電傳感器的文章有很多，例如2014年在Advanced Materials期刊上研究人員利用仿真論證了摩擦電納米發電機理論模型。摩擦電納米發電機的發電原理是在其內部電路中，由于摩擦起電效應，兩個摩擦電極性不同的材料薄層之間會發生電荷轉移，從而在二者之間形成電勢差。在其外部電路中，電子在電勢差驅動下，在分別粘貼在摩擦電材料層背面的兩個電極之間或者電極與地之間流動，從而來平衡這個電勢差。摩擦電納米發電機的需求非常廣泛，例如給主動感知的機器人供電。各種主動感知和響應的軟機器人都是通過自供電的主動摩擦電動機器人皮膚來實現的，這種皮膚在低壓環境下具有良好的拉伸性和靈敏度（如上面第二幅圖所示）。類似于以上兩篇文章中對于摩擦發電的仿真研究，可以利用COMSOL Multiphysics來實現。
4.結語
從上面的研究成果可以看出，運用有限元仿真模擬在電容傳感器件、壓電傳感器以及摩擦發電傳感器的研究中，一方面仿真模擬使文章更具有說服力和邏輯性，使傳感器中的多物理場原理更容易讓審稿人和讀者理解，另一方面仿真模擬圖一圖抵千言，增加了文章的表現力，讓審稿人和讀者更容易發現文章的意義和價值。因此，運用仿真模擬是可以顯著提升文章檔次的，大家可以在今后的傳感器技術研究中嘗試加入有限元仿真模擬，提升文章和研究檔次。
