第一作者：Ruoqian Lin
通訊作者：忻獲麟、楊曉青、禹習謙
通訊單位：布魯克海文國家實驗室、中科院物理所
研究亮點：
1. 對富鋰的3d-4d層狀氧化物L(fēng)i2Ru0.5Mn0.5O3(LRMO)進行了詳細表征，提出了該類材料表面相變以及性能衰減的機制，特別是Ru的表面偏析。
2. 從理論上分析了易發生表面偏析的體系，為改善富鋰正極的性能提供了新思路。
富鋰正極材料的優勢及挑戰
高性能鋰離子電池正極材料是限制下一代高能量密度鋰電池發展的瓶頸。因此開發高性能鋰離子電池正極材料成為目前研究的熱點之一。層狀的富鋰錳基正極材料具有諸多優點，例如高的比容量，成本低、環境友好等，但是這種材料也存在較為致命的缺陷，例如循環性能差，倍率性能差，導電性差以及嚴重的電壓降問題等，這極大的限制了富鋰材料的產業化。
許多研究工作通過對電極包覆，摻雜，形貌控制等方面提升正極材料的性能。然而，這些策略雖然能夠一定程度上抑制這些問題的發生，但是卻不能從根本上解決。要徹底解決這些問題，必須充分了解其背后的原因以及材料的相變機理。
成果簡介
有鑒于此，布魯克海文國家實驗室忻獲麟團隊、楊曉青團隊以及中科院物理所禹習謙團隊通過對富鋰的3d-4d層狀氧化物材料（LiRuMnO）循環過程中細致的結構表征，結合理論計算，提出了該類材料表面相變以及性能衰減的機制，并且從根本上提出了改善材料性能的新思路。

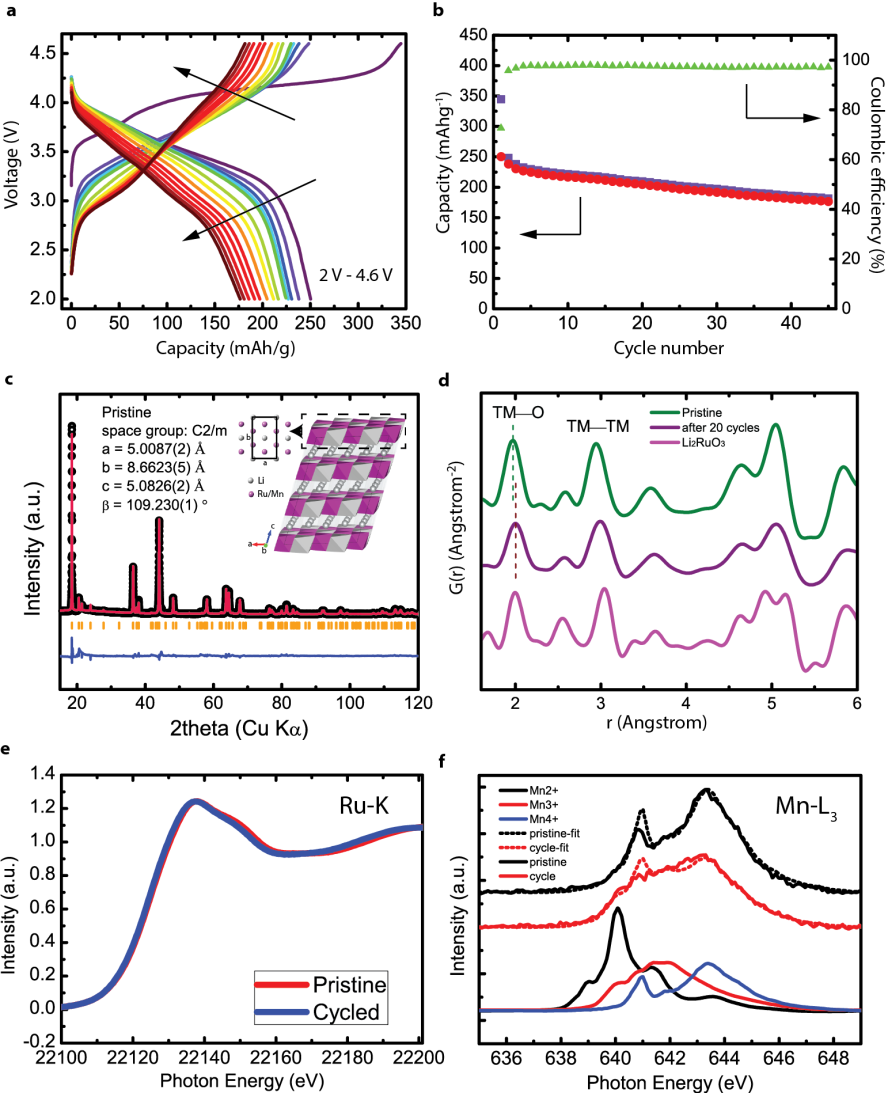

圖1. Li2Ru0.5Mn0.5O3(LRMO)的電化學測試，X射線雙體分布函數，以及X射線吸收譜分析。
要點1：循環過程中不可逆的失氧&過渡金屬還原
作者通過簡單的固相燒結得到了LRMO材料，循環多次之后，材料的長程有序度有明顯的下降，同時，金屬-氧對應峰位的偏移也說明材料中的出現了失氧以及過渡金屬還原的現象（圖1），這是富鋰材料普遍面臨的問題。XANES顯示了在材料中有很少量的Ru被還原，同時，作者通過軟線吸收譜也證實了Mn離子在循環過程中也發生了部分的還原，這也意味著材料中的氧發生不可逆的損失。
要點2：循環過程中的微觀結構&組分分析
為了更加直觀的分析LRMO循環過程中的結構變化，作者利用tomography技術對LRMO顆粒形貌以及元素分布進行了三維重構（圖2）。結果顯示，循環后的樣品不僅發生了明顯的化學偏析，其結構也變得疏松多孔。

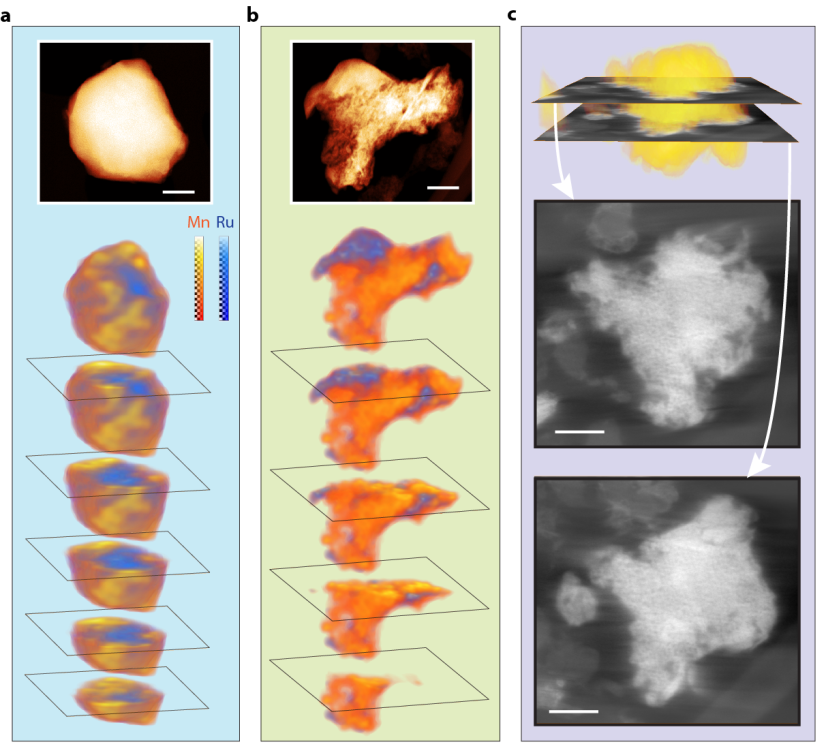

圖2. Li2Ru0.5Mn0.5O3(LRMO)循環前后的化學以及結構變化的三維可視化。
更進一步的，通過高分辨HAADF-STEM（圖3），作者研究了材料表面原子結構的變化：多次循環之后樣品表面出現了十分顯著的相變，表面層狀結構被1~2 nm的團簇取代。緊接著，通過STEM-EELS（圖4），作者發現這種表面析出的小顆粒是金屬態的Ru，這種現象是此前從未報道過的。結合XPS的分析也證實，3d金屬Mn的價態也在降低，并且隨著失氧的過程，表面由層狀結構逐漸變成巖鹽結構。
圖3. 原始顆粒近表結構的原子尺度成像。

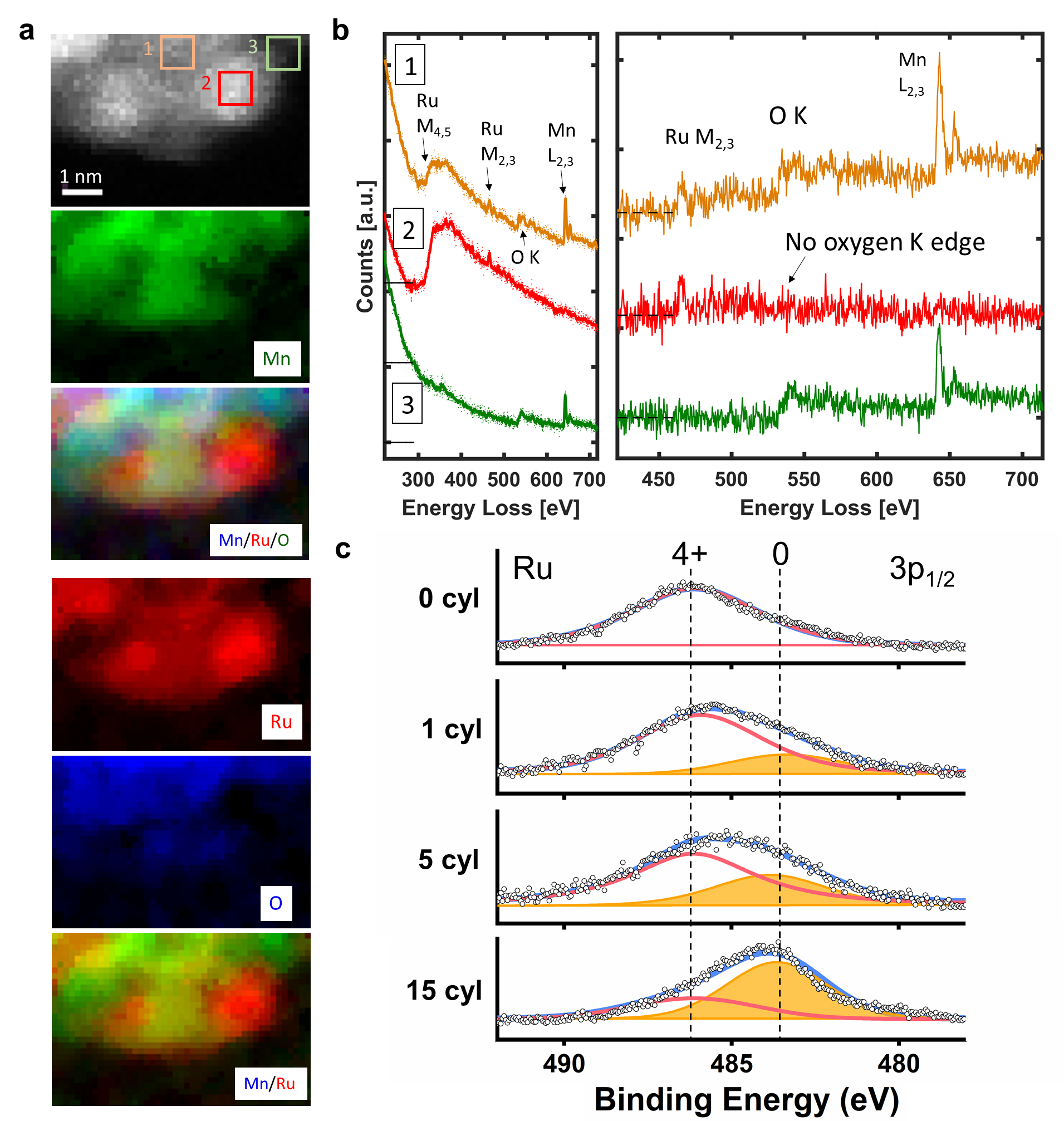

圖4. EELS和XPS表征。
要點3：富鋰材料中各類過渡金屬的穩定性分析
顯然，表面顆粒析出與性能衰減有著密不可分的關系--不僅導致表面結構發生改變，材料內部也變得疏松多孔。這種現象發生的原因是什么呢？通過Ru-Mn-O相圖作者發現，在該體系中，隨著失氧導致的Mn離子還原，原本可以固溶的Ru離子變得無法固溶，并且只能以更穩定的金屬態析出（圖5）。在LMR-NMC這一類材料中，盡管也存在表面相變現象，但是由于MnO，CoO，NiO等氧化物可以互溶，相變層往往是穩定的，但對于LRMO，表面重構層會快速的降解從而使得材料內部也會逐漸發生相變。

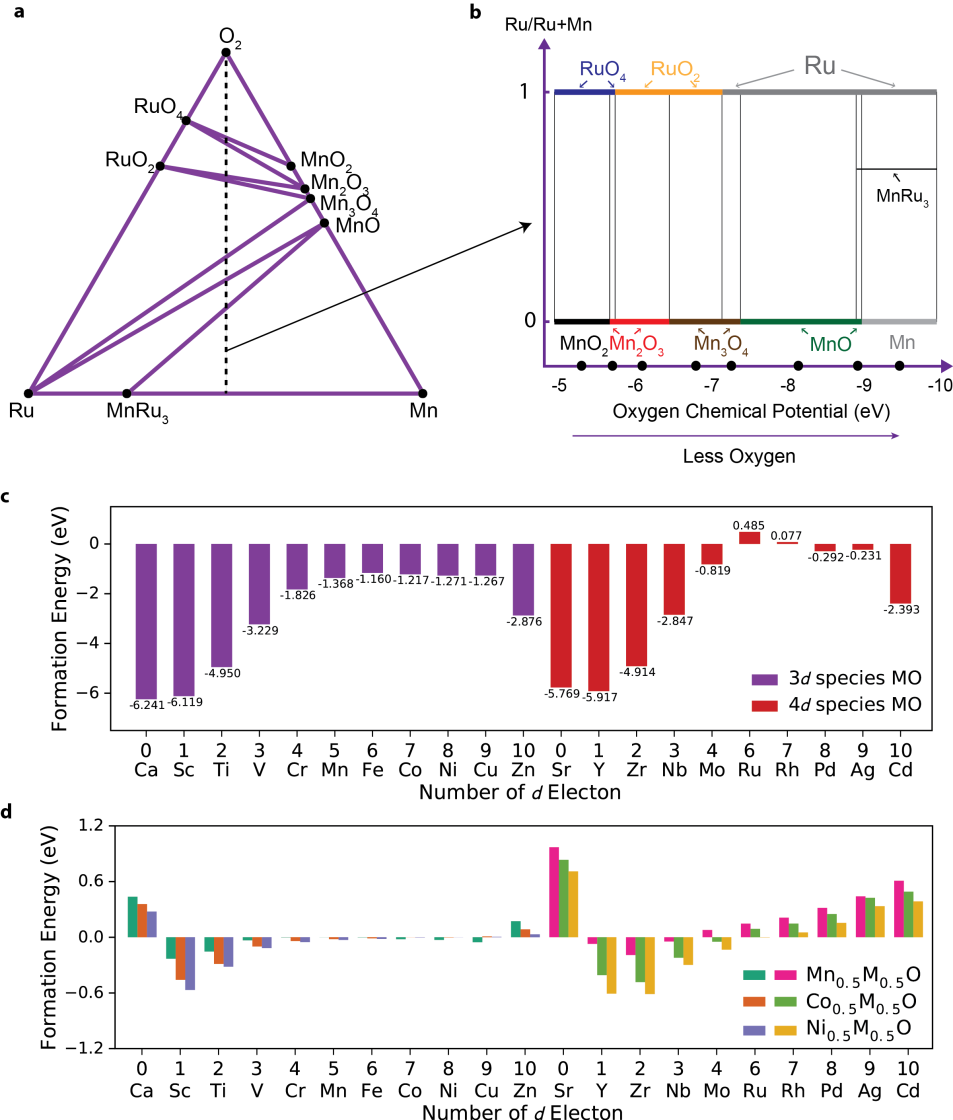

圖5. Ru相分離的從頭計算，以及對Mn/Co/Ni穩定表面的預測。
基于此，作者提出，當選擇過渡金屬氧化物時，不僅應該考慮pristine的穩定性，也應該考慮重構層的穩定性與互溶性。作者計算了不同的3d/4d金屬氧化物在MnO，CoO，NiO中的形成能與互溶性，發現Ru，Rh等金屬表現出正形成能，從而容易發生偏析。更進一步的，作者預測了多種可以穩定存在的過渡金屬氧化物。為了驗證這一猜測，作者根據理論預測合成了LiNiTiNb氧化物，在多次循環之后，發現并沒有表面偏析。
圖6. 富鋰LiNiTiNb氧化物近表面區域的原子分辨率Z襯度STEM成像。
小結
總的來說，作者通過深入的結構分析與理論預測，不僅揭示了LRMO這種富鋰材料性能衰減的重要原因，同時也從材料本身出發，提出了改善電極循環性，穩定性的新思路。
電池學術QQ群：116212839
參考文獻：

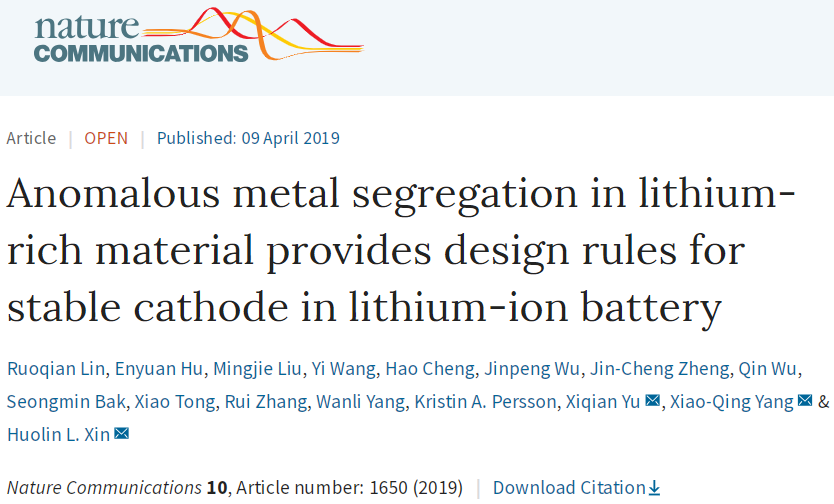

Ruoqian Lin, Enyuan Hu, Mingjie Liu, Yi Wang, Hao Cheng, Jinpeng Wu,Jin-Cheng Zheng, Qin Wu, Seongmin Bak, Xiao Tong, Rui Zhang, Wanli Yang,Kristin A. Persson, Xiqian Yu, Xiao-Qing Yang & Huolin L. Xin. Anomalous metal segregation in lithium-rich material provides design rules for stablecathode in lithium-ion battery. Nature Communications, 2019.
DOI: 10.1038/s41467-019-09248-0
https://www.nature.com/articles/s41467-019-09248-0#Abs1
