熱電材料是一種不需任何外力即可將“熱能”與“電能”相互轉換的“綠色”能源材料，可利用生活、生產中的廢熱發電，或在施加偏壓條件下實現熱量的精準傳輸，被廣泛應用于溫差電池供電、微系統芯片控溫制冷等領域。熱電材料塞貝克效應和帕爾帖效應發現距今已有100余年的歷史，無數的科學家已對其進行了深入而富有成效的研究和探索，取得了輝煌的成果。
目前熱電材料的研究集中在以下幾個方面：（1）利用傳統半導體能帶理論和現代量子理論，以求在更大范圍內尋找熱電優值ZT更高的新型熱電材料；（2）從理論和實驗上研究材料的顯微結構、制備工藝等對其熱電性能的影響，以進一步提高材料的熱電性能；（3）對己發現的高性能材料進行理論和實驗研究，使其達到穩定的高熱電性能；（4）加強器件的制備工藝研究，以實現熱電材料的產業化。今天，我們要分享的Sciecne /Nature /Cell系列關于熱電材料最新的7篇重要研究進展，希望對相關研究人員有所啟發。
1. 熱電新突破！解析原子尺度的隧道磁塞貝克效應丨Science
溫度梯度驅動下，自旋極化電子在磁隧道結中的遂穿是熱控制電子自旋運輸領域的基本過程。目前，這種磁-塞貝克隧道效應的傳輸測量通常僅顯示器件上的平均信號，無法獲取原子尺度精確的信號，不利于自旋電子器件熱電轉換的進一步發展。
有鑒于此，德國漢堡大學物理系Cody Friesen和Stefan Krause團隊在極低溫度下將磁性探針尖端靠近磁性樣品，以真空作為遂穿勢壘，研究了隧道磁塞貝克效應在原子尺度下的細節。在加熱尖端、測量磁隧道結熱電勢的同時對樣品的自旋紋理進行掃描可以獲得自旋分辨的塞貝克系數，后者可以在原子級橫向分辨率下成像。作者同時提出了一種純廢熱驅動的自旋探測器，利用隧道磁塞貝克效應將自旋信息轉換為可供數據處理的電壓。種讀取元件可以深深地嵌入三維集成電路，不需要使用電源，也不會產生廢熱。
Cody Friesen*,Hermann Osterhage, Johannes Friedlein, Anika Schlenhoff, Roland Wiesendanger,Stefan Krause*. Magneto-Seebeck tunneling on the atomic scale. Science, 2019.
DOI:10.1126/science.aat7234
http://science.sciencemag.org/content/363/6431/1065
2. 高性能柔性熱電材料！丨Nature Mater.

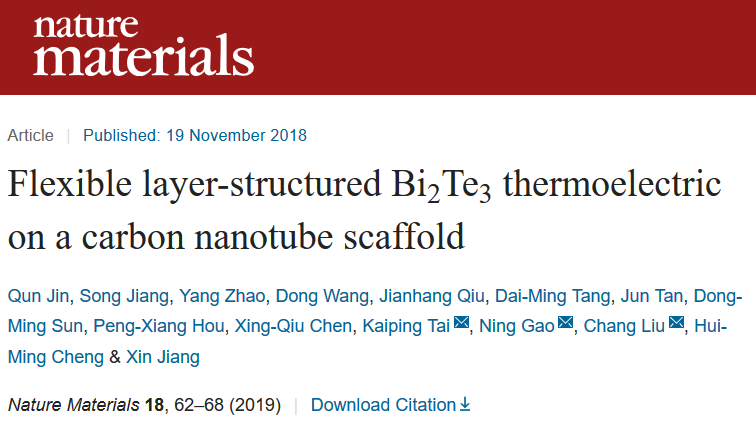

傳統熱電材料在實際應用中無法緊密貼合具有復雜曲率變化的熱源表面（如熱源管道、人體體表等），這種不良熱接觸導致熱量散失和較低的熱電轉化效率；同時也難以適應熱電器件在可穿戴電子產品領域日趨微型化和高度集成化發展的需要。有鑒于此，中科院金屬所邰凱平研究員課題組、劉暢研究員課題組與合作者首次制備出具有高度有序顯微特征的Bi2Te3-SWCNT復合自支撐熱電薄膜材料。
獨特的顯微結構賦予該復合材料RT至100攝氏度范圍內，沿（000l）面內方向的熱電優值（ZT）高達~0.9，與商用塊體脆性熱電材料ZT性能相當，同時具有非常優異的彎曲柔性力學性能。研究表明，由于該復合材料具有良好的彎曲柔性與自支撐結構，因此可使用離子束、飛秒激光等微納加工方法將其裁剪成任意幾何形狀和轉移至各種類型的基底上，有利于靈活方便地制備各種結構的熱電器件，甚至可以通過靜電力等非接觸式方法操控該復合熱電材料。同時，研究表明該復合材料的制備原理和技術可同樣適用于其他具有弱范德華力連接的層狀結構半導體材料體系，在柔性半導體材料和器件領域具有廣泛的應用前景。
Qun Jin, Song Jiang, Yang Zhao, Dong Wang, JianhangQiu, Dai-Ming Tang, Jun Tan, Dong-Ming Sun, Peng-Xiang Hou, Xing-Qiu Chen,Kaiping Tai, Ning Gao, Chang Liu, Hui-Ming Cheng & Xin Jiang. Flexible layer-structured Bi2Te3 thermoelectric on acarbonnanotube scaffold. Nature Materials. 2018.
DOI: 10.1038/s41563-018-0217-z
https://www.nature.com/articles/s41563-018-0217-z
3. 纖維素離子導體高效熱電轉換丨Nature Mater.

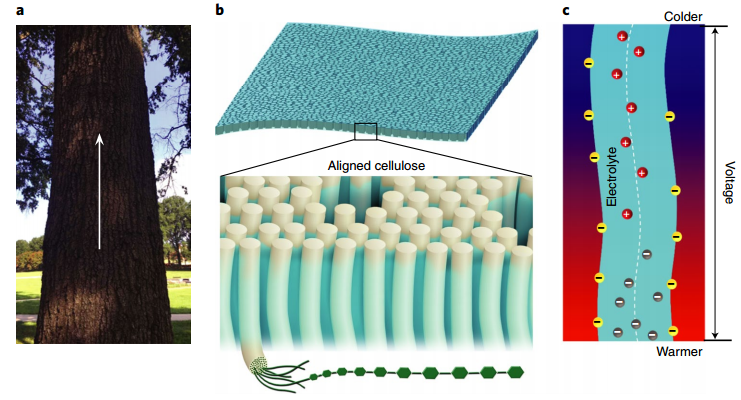

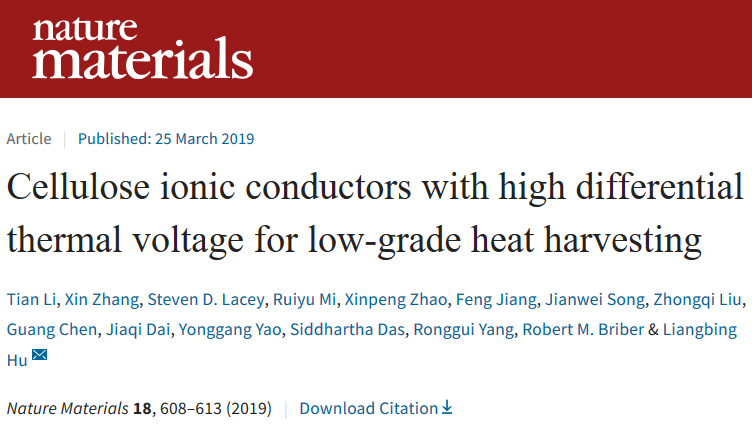

將低熱值熱量轉化為有用的電能需要高效、低成本的技術。近日，馬里蘭大學胡良兵等多團隊合作，對天然木材進行簡單的化學處理，使得離子遷移受到監禁，并依靠纖維素分子鏈陣列，制備出了熱梯度下具有高選擇性擴散能力的纖維素膜。即使在電解質濃度較高的情況下，也可實現高選擇性離子擴散。滲透電解質到該纖維素膜并施加軸向溫度梯度，該離子導體熱梯度比（類似于熱電學的塞貝克系數）達24mVK-1，超過目前報道最高值的兩倍。
作者將該材料高熱生電壓性能歸因于鈉離子高效的插入到纖維素膜的帶電分子鏈中；該材料與II型纖維素類似，且這一過程不會發生在天然木材或I型纖維素中。該工作表明了利用木質纖維素納米纖維進行低熱值熱量轉化的可行性，運用該材料有望實現熱電轉換裝置的規?；a(chǎn)。
Tian Li, Xin Zhang, Steven D. Lacey, Ruiyu Mi, Xinpeng Zhao, Feng Jiang, Jianwei Song, Zhongqi Liu, Guang Chen, Jiaqi Dai, Yonggang Yao, Siddhartha Das, Ronggui Yang, Robert M. Briber& Liangbing Hu*. Cellulose ionic conductors with high differential thermal voltage for low-grade heat harvesting. Nature Materials, 2019.
DOI:10.1038/s41563-019-0315-6
https://doi.org/10.1038/s41563-019-0315-6
4. 高性能熱電探測器！丨Nature Nanotech.
光電探測器件的工作性能可以使用納米光子學結構獲得極大的增強，例如表面等離子激元、光學晶體等。 然而，在使用表面等離子激元共振的同時往往會不可避免的引入寄生吸收損耗，從而對光電轉換效率造成負面影響。

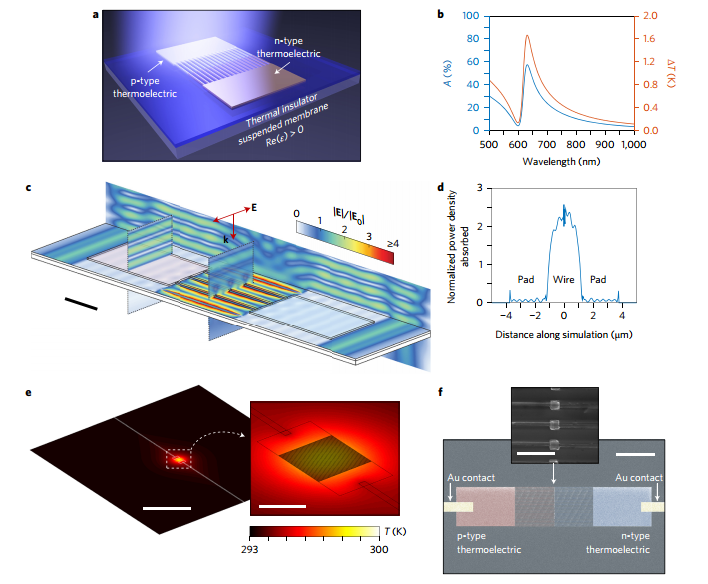

有鑒于此，美國加州理工大學Harry Atwater教授研究團隊在50到110微米的尺度上，通過利用納米共振結構對入射光場的選擇性匯聚來實現高性能的熱電探測。該器件利用光學共振結構有效的將光場匯聚在較小的空間范圍，因此可以在納米尺度上獲得較大的溫度梯度，并在均勻光照下顯示出帶有頻率選擇的熱電壓響應。由于其較小的器件體積，它擁有比傳統熱電探測器快100倍的響應速率。研究人員使用了FDTD全電磁場數值模擬研究了器件光學結構的特性并揭示了其頻率選擇的物理機理。模擬結果與實驗測試結果無論是在頻率分布還是強度上都表現出較高的吻合度。
KellyW. Mauser, Seyoon Kim, Slobodan Mitrovic, Dagny Fleischman, Ragip Pala, K. C.Schwab and Harry A. Atwater*. Resonant thermoelectric nanophotonics. Nature Nanotechnology,2017.
DOI:10.1038/nnano.2017.87
https://www.nature.com/articles/nnano.2017.87#article-info
5. 晶格應變調一調，熱電提升有奇效！丨Joule

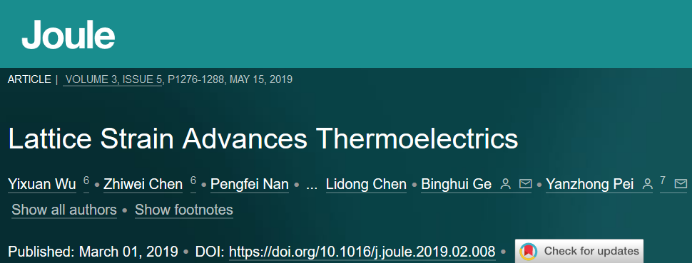

熱電能量轉換是清潔能源技術的典型代表，在廢熱利用方面應用廣泛，在我國中長期能源戰略中扮演重要角色。當前熱電材料性能不高，能量轉換效率較低是制約該技術發展的主要瓶頸。良好的熱電材料需同時具備低導熱性和高導電性。由于電學參量之間的強烈耦合，降低可獨立調控的參量——晶格熱導率，一直以來是提升材料熱電性能的重要方向。

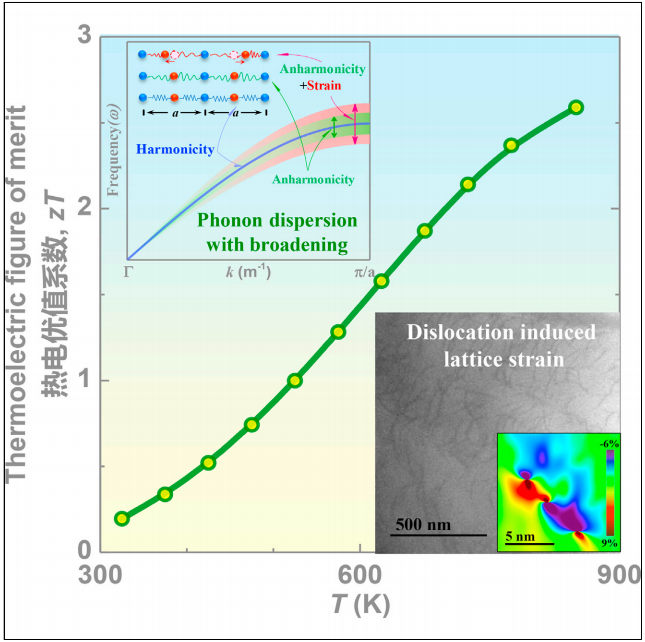

有鑒于此，同濟大學裴艷中教授與合作者安徽大學葛炳輝教授、香港大學陳粵教授、中國科學院上海硅酸鹽研究所陳立東研究員一起研究發現，在材料中通過制造缺陷，引入上述”靜態”的晶格應變，增強原子間力常數的擾動，引起聲子譜更大的寬化，可實現晶格熱導率的大幅降低。該思路在PbTe熱電材料中得到了很好的驗證，協同能帶優化、電輸運性能的提高，該材料的熱電性能獲得新突破。該研究闡明了晶格缺陷散射聲子的本質是缺陷誘導的聲子色散頻率寬化，而該寬化源自缺陷引入的額外晶格應變漲落，從而導致了原子間力常數的漲落。聲子色散的頻率寬化導致了聲子壽命的大幅縮短，晶格熱導率獲得顯著降低，有望為熱功能材料（如熱電材料）的研究和設計開發提供新思路。
YixuanWu, Zhiwei Chen, Pengfei Nan,Fen Xiong, Siqi Lin, Xinyue Zhang, Yue Chen,Lidong Chen, Binghui Ge* and Yanzhong Pei*. Lattice strain advancesthermoelectrics. Joule, 2019.
DOI:10.1016/j.joule.2019.02.008
https://www.cell.com/joule/fulltext/S2542-4351(19)30088-1

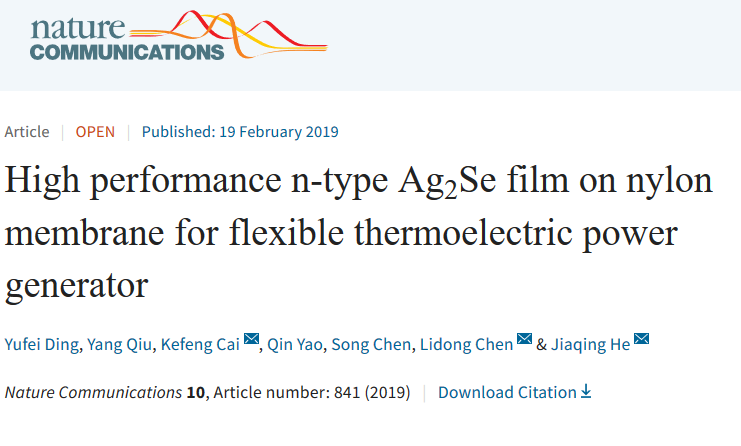

6. 柔性熱電材料丨Nature Commun.
導電聚合物和導電聚合物基復合材料是目前柔性熱電材料的研究的熱點，然而，獲得類似于無機物的高熱電性能依然是一個巨大的挑戰。有鑒于此，南方科技大學Jiaqing He、中科院上海硅酸鹽研究所Lidong Chen、同濟大學Kefeng Cai團隊合作，報道了一種具有高熱電性能的柔性熱電材料。
研究團隊在柔性尼龍膜上構建了一種n型Ag2Se薄膜，在300 K時具有高達~987.4±104.1μWm-1K-2的超高功率因數，并具有出色的柔韌性（在1000次彎曲循環后，原始電導率保持率約93％）。研究人員將其優異的柔性歸因于尼龍膜和Ag2Se薄膜的協同效應，Ag2Se薄膜與許多高縱橫比的Ag2Se晶粒交織在一起。 基于此復合膜設計的4個單壁組成的熱電原型器件在30 K的溫差下分別產生18 mV電壓和460nW的最大功率。
Yufei Ding, Yang Qiu, Kefeng Cai, Qin Yao, Song Chen, Lidong Chen& Jiaqing He .High performance n-type Ag2Se film on nylon membrane for flexiblethermoelectric power generator. Nature Communications, 2019.
DOI:10.1038/s41467-019-08835-5
https://www.nature.com/articles/s41467-019-08835-5#auth-1

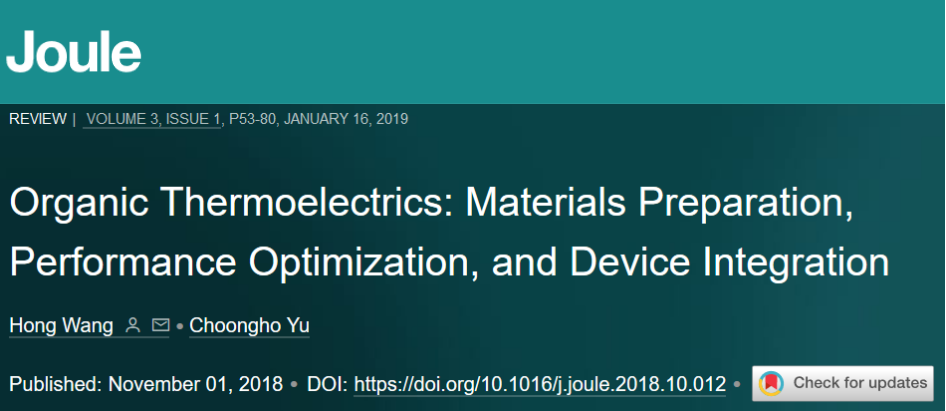

7. 有機熱電從材料制備、性能優化到器件集成！丨Joule
熱電技術可以直接將廢熱轉化為熱，是新興清潔能源中的杰出代表之一。據估計，2024年全球熱電發電機市場將達到近10億美元。近年來，無機熱電（TE）材料的迅速發展，激發了人們對低成本、柔性、輕量化、無毒的有機TE材料的探索熱情。在過去的十年里，科研人員在開發高熱電性能的有機材料方面取得了很大的進展。然而，由于電導率、塞貝克系數和導熱系數這三個熱電參數之間存在著很強的相互關系，因此獲得高熱電性能并且熱電優值ZT大于0.5的有機材料仍然是極具挑戰性的。

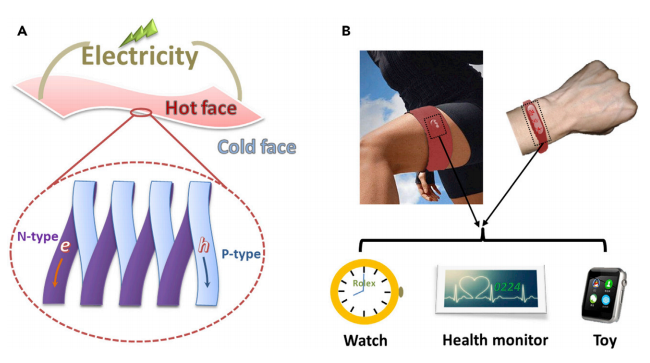

有鑒于此，西安交通大學Hong Wang等人從材料制備、性能優化到器件集成，分三個板塊系統綜述了有機熱電領域的歷史、現在和未來。在這篇綜述中，作者討論了目前的有機熱電材料的發展趨勢，分析了溶劑處理、電化學摻雜、納米結構形成等方法。并強調了有機熱電材料在支持可穿戴/便攜設備方面的獨特優勢。
HongWang, Choongho Yu et al. Organic Thermoelectrics: Materials Preparation, Performance Optimization, and Device Integration. Joule, 2018.
DOI:10.1016/j.joule.2018.10.012
https://www.cell.com/joule/fulltext/S2542-4351(18)30503-8
8. 高效熱電材料的設計丨AM

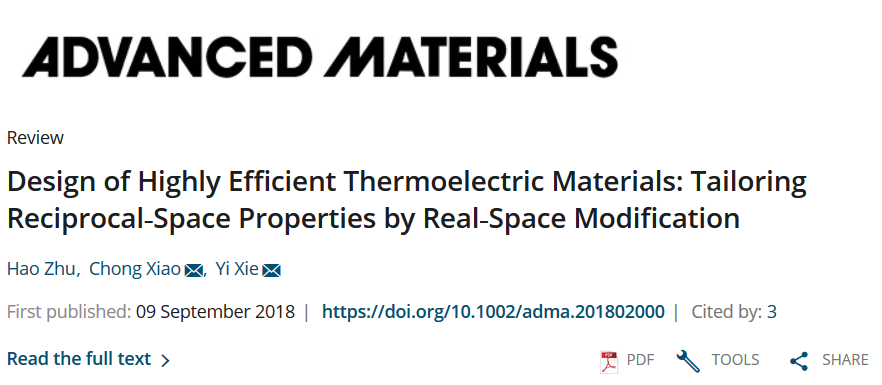

盡管受到性能較差的限制，用于發電設備和固態冷卻器的熱電材料仍然具有無限的生命力。理解熱電學中的電輸運和熱輸運機制，對調整各種熱電材料的性能具有重要作用。在現實空間中，電子和聲子的傳輸行為與化學成分和結構密切相關；在倒易空間中，傳輸特性也取決于能帶結構和聲子譜?，F(xiàn)實空間和倒易空間由傅里葉變換連接起來，現實空間和倒易空間特性的結合將為調節輸運特性提供更多的可能性。謝毅課題組簡要概述真實空間與倒易空間之間的內在聯系，以及基礎的物理和化學。然后，詳細闡述實和倒易空間的關系，如何管理電熱傳輸。最終能夠發現和優化熱電材料。最后，討論熱電材料的未來挑戰和可行方案。
Zhu, H., Xiao, C. & Xie,Y. Design of High-Efficient Thermoelectric Materials: Tailoring Reciprocal-Space Properties by Real-Space Modification. Advanced Materials,2018.
DOI: 10.1002/adma.201802000
https://doi.org/10.1002/adma.201802000
