研究背景：
高效可再生能源系統中，一個充滿潛力的關鍵儲能手段就是將電能轉化為以燃料形式儲存的化學能。這一過程中最重要及最簡單的步驟就是分解水產氫。這一反應可以在兩種模式下進行：短期來看，需要利用電能驅動電解槽；從更長遠的角度來說，電解池可以與光電化學（PEC）器件中的光伏（PVs）元件直接相連，構成高度集成的光電催化產氫體系。無論采取哪種方式，分解水的效率都依賴于產氫（HER）和產氧（OER）兩個半反應的催化劑。分解水可以在酸性或堿性的環境中進行。在酸性條件下，HER和OER分別依賴于傳統的鉑基和銥基催化劑?？紤]到貴金屬在實際中應用的缺陷，人們?cè)趯ふ业厍蛏虾控S富的元素用以替代貴金屬催化劑方面做出了巨大努力。然而在進行這些研究前，應仔細考慮如何評估其綜合性能并進行全面對比。
內容簡介：
近日，來自丹麥技術大學的Jakob Kibsgaard和Ib Chorkendorff對催化分解水研究領域的相關問題進行了討論，指出在酸性和堿性電解槽中人們已經發現了大量能夠促進催化反應進行的催化劑。但是，人們更應該聚焦于如何提高催化劑的本征催化活性，開發更穩定的水氧化催化劑，這不僅需要增加其單位面積活性，更需要注意記錄數據時的準確性。
圖文導讀：
1. 金屬的稀缺性
圖1為產氫催化劑分別在堿性和酸性條件下的本征活性與過電位的對比圖。該圖表明，文獻報道的鉑催化劑的活性幾乎總是被限制，因此很可能導致對其催化能力的過低估計，這在催化劑負載量很高時或者對于平面鉑電極來說往往如此。
圖1 產氫催化劑的活性與過電位的比較
HER只涉及2個單電子轉移步驟，是最簡單的電化學反應之一。鉑是一種典型的貴金屬催化劑，其元素含量極度缺乏。在地質作用下，鉑元素主要富集在全世界的三處產鉑地。超常的HER活性意味著只要在陰極上負載極少的鉑，就可以在太瓦（TW）級的規模上促進HER進行。（2016年的全球能源需求為18 TW。）如果在PEC器件中，達到10 mA cm–2的電流密度需要50 mV的過電位，那么將鉑的年產量的30%用于電解水析氫，就能產出含1 TW能量的氫氣。雖然將鉑分散為單原子或者小團簇可以降低鉑負載量，但高度分散的鉑催化劑在實際電解槽中的應用也存在很多問題。
基于高分子交換膜（PEM）的電解槽在酸性條件下能達到比在堿性環境中高出3-4個數量級的電流密度，并且在負載循環和停機時更穩定。研究表明，PEM電解槽能在鉑負載量較低的情況下正常運行。對于PEC和PEM電解槽來說，它們都有潛力把鉑陰極的應用擴大至TW級的大規模。
在酸性條件下，綜合考慮OER催化劑的活性和穩定性，目前最佳的催化劑仍為IrO2。盡管RuO2活性更高，并且經常和IrO2同時使用，也具有較好的穩定性。然而，即使是IrO2在OER中的穩定性也并不理想。此外，銥的價格比鉑更昂貴，但其產量更少，并與鉑族金屬共生，開采及分離困難。與鉑相比，銥基OER催化劑才是實現TW級產氫的真正瓶頸。
2. HER和OER的候選催化劑
圖2為OER催化劑的本征催化活性與過電位的對比圖。對于Ru或Ir基催化劑來說，穩定性是評價其催化能力的基礎?？v觀所有評價指標，可以發現OER催化劑的活性不如HER催化劑，這在圖1中也有所體現。

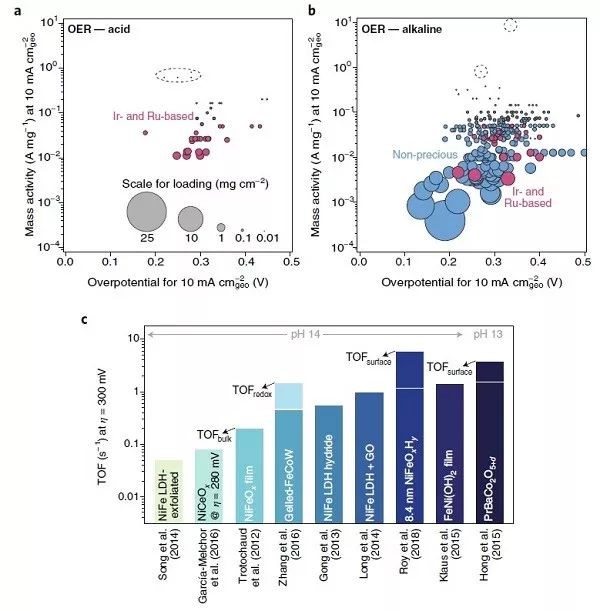

圖2 產氧催化劑的催化活性與過電位比較
雖然利用鉑陰極有望達到TW級別的產氫量，但如果能用地球上元素含量更豐富的催化劑取代鉑，那將十分振奮人心。過去十年間，從開始的硫化物到后來的磷化物，已經被證明是HER活性較高的催化劑，并且其性能已經非常接近金屬鉑。然而，這些結果都是通過增加催化劑用量或者增大表面積來掩蓋其本身并不出眾的本征催化活性而得到的表面現象。而且，加大催化劑的用量會使其成本與使用鉑催化劑相當。所以從成本上看，這并不是一個可行的方法。因此，僅僅考察催化劑的單位面積活性，并不能對催化劑做出全面的評估。要比較催化劑的活性并評估催化劑大規模應用的潛力，更具指導意義的是單位質量活性或者轉換頻率（TOF），即在特定過電位下，單位數量的反應位點在特定時間內催化分子發生反應的數量。
相比于HER，OER即便使用貴金屬催化劑，也需要更高的過電位。因此，尋找更好的OER催化劑就成為突破分解水瓶頸的當務之急。盡管PEM電解槽存在一些缺陷，但堿性電解槽的最大優勢在于：在堿性條件下，利用元素儲量豐富的鐵基或鎳基催化劑能更好地催化OER。與HER類似，很多研究者都通過增加催化劑的負載量來提高其幾何表面活性，但基于這種研究方式得到的結果進行催化劑對比時會產生一系列誤區。
3. 錯誤數據的誤區
在分解水領域，研究人員爭先恐后的尋找活性更高的HER和OER催化劑，并在該過程中過分強調了催化劑的活性指標。因此，在發布相關數據時應避免下列誤區。
3.1 電位校正
盡管這一實驗操作看起來無足輕重，但是在研究中必須首先利用鉑電極進行相對于可逆氫電極（RHE）的電位校正。需要在確保電解液被氫氣飽和的情況下，測量特定裝置中的可逆電位。需要注意的是，應保證電解液和電解池的清潔程度，以避免雜質對鉑電極及測量結果的影響。
3.2 對電極的選擇
在HER測試中，不應使用鉑作為對電極。因?yàn)殂K作為陽極時能發生電化學氧化并溶解，隨后在陰極上發生電化學還原并沉積。即使痕量的鉑沉積在工作電極上，也能顯著增強其表面活性，影響實驗數據的準確性。
3.3 產物的檢測
在記錄催化電流時，應同時測量實際的氣體產量，這對于OER來說至關重要。當催化劑具有較大的比表面積或基底具有特殊形貌時，容易造成額外的反應電流。此外，有些組分極易被氧化，例如碳、硫和磷等。當這些物質發生氧化反應時，就會產生一些錯誤的電流數據，而這些物質實際上并沒有參與OER。事實上，這些額外的氧化電流被用于改變催化劑的氧化態。因此，在記錄產氧量的同時應測量相關電位，這樣得到的結果更具說服力。
3.4 對比對象的選取
研究所得的催化劑活性應與目前的最佳結果對比。目前，研究者們大多將催化劑的活性數據與自制的鉑電極性能進行對比。但由于鉑電極的制備過程及表面狀態存在差異，自制鉑電極的性能一般低于標準鉑電極。對OER而言，當前活性最高的催化劑并不是Pt、Ru、Ir。（圖2b）因此將OER催化劑的活性與上述貴金屬基催化劑對比并沒有太大意義。
3.5 穩定性
在HER和OER的研究中，研究者們通常采用只有幾個小時的恒電流測試評估負載了大量催化劑的電極是否穩定。如果在此期間電勢沒有發生明顯的變化，就認為電極是穩定的。但是，這種方法只能作為初步的穩定性測試，實際的穩定性需要進行更嚴謹?shù)尿?yàn)證。例如，如果較厚的催化劑膜層在電化學條件下容易被腐蝕，則在穩定性測試條件下測出來的活性先上升后下降，即初期催化劑的腐蝕使比表面積增大，導致催化電流增大；而后期隨著催化劑的溶解和脫落，催化電流減小，并最終趨于消失。因此，更嚴謹?shù)姆€(wěn)定性測試需要在低的催化劑負載量（例如亞單層）條件下進行，并通過ICP-MS手段確定電解液中是否有腐蝕產物。催化劑在電化學條件下的腐蝕測試甚至需要長達數年的時間。
3.6 轉換頻率
如果能得到更精確的TOF，那么將能對催化劑的本征活性進行更明確的評估。但精確測定活性位點的數目仍是一個巨大挑戰。
總結與展望：
在催化性能的綜合評估中，最重要的就是呈現良好、可信的數據，這對于OER來說尤為重要。利用DFT模擬不僅能明確活性位點的種類及其在催化劑表面的分布狀況，還能預測達到一定的催化電流密度所需的過電位，并對各電位下的TOF進行理論預測。因此，如果單位面積內的活性位點數量增加，那么過電位就會大幅降低，而材料的本征活性卻并未改變。而這些結果都必須來自科學的觀點并通過詳細的結構表征和數學結果確認。
在催化劑的發展中，在較高過電位條件下追求OER反應速率的觀點仍然十分盛行，但是在酸性條件下如何擴大其規模才是需要面臨的首要問題。因此，在酸性介質中開發新型OER催化劑，從而降低過電位并達到TW數量級，并保持較高的穩定性，仍是現今亟待解決的問題。
