第一作者：Yuhang Liu、Seckin Akin
通訊作者：Michael Gr?tzel、M. Ibrahim Dar
通訊單位：瑞士洛桑聯邦理工學院
研究亮點：
1. 通過碘化五氟苯乙基銨在3D鈣鈦礦頂部制備2D鈣鈦礦，增強了3D鈣鈦礦的抗?jié)裥浴?/span>
2. 全氟苯的電子芳香核的性質，促進空穴的提取和抑制層間離子遷移。
3. 3D/2D鈣鈦礦太陽能電池的效率可達22.2%，耐濕、耐熱的工作穩定性大幅度提高。
PSC亟待解決的關鍵問題
鈣鈦礦太陽能電池（PSC）因其獨特的性能，包括高效率（PCE），可調諧帶隙，低成本和大規模加工性而引起了廣泛關注。在過去十年中，PSC領域的PCE突飛猛進，從3.8％增加到24.2％。然而，對于大規模的實際應用，需要在室外條件下實現PSC的長期運行穩定性。
3D/2D鈣鈦礦的高效率&穩定性
二維（2D）鈣鈦礦受到越來越多的關注。與3D鈣鈦礦受相比，其表現出更強的耐濕性。但是，由于薄膜的各向異性電荷傳輸屬性，純2DPSC的PCE仍低于14％。將2D鈣鈦礦的穩定性與3D PSC的優異的吸光特性如何完美結合，這是一個挑戰。精確控制2D層在3D鈣鈦礦薄膜頂部均勻致密的生長，對器件的性能是至關重要的。
成果簡介
有鑒于此，瑞士洛桑聯邦理工學院Michael Gr?tzel和M. Ibrahim Dar等人引入二維（2D）A2PbI4鈣鈦礦層，其使用五氟苯基乙基銨（FEA）作為氟代芳烴陽離子插入3D鈣鈦礦薄膜和空穴傳輸材料（HTM）之間。全氟化苯基團使得2D層具有超疏水特性，保護鈣鈦礦層免受環境濕氣的影響，同時減輕器件中的離子擴散。未密封的3D/2D 鈣鈦礦太陽能電池在標準太陽光下，保持90％的效率超過1000小時。而且，2D層還增強了界面空穴提取，抑制了非輻射載流子復合，并使其效率高達 22.2％，這是目前3D/2D鈣鈦礦太陽能電池的記錄值。

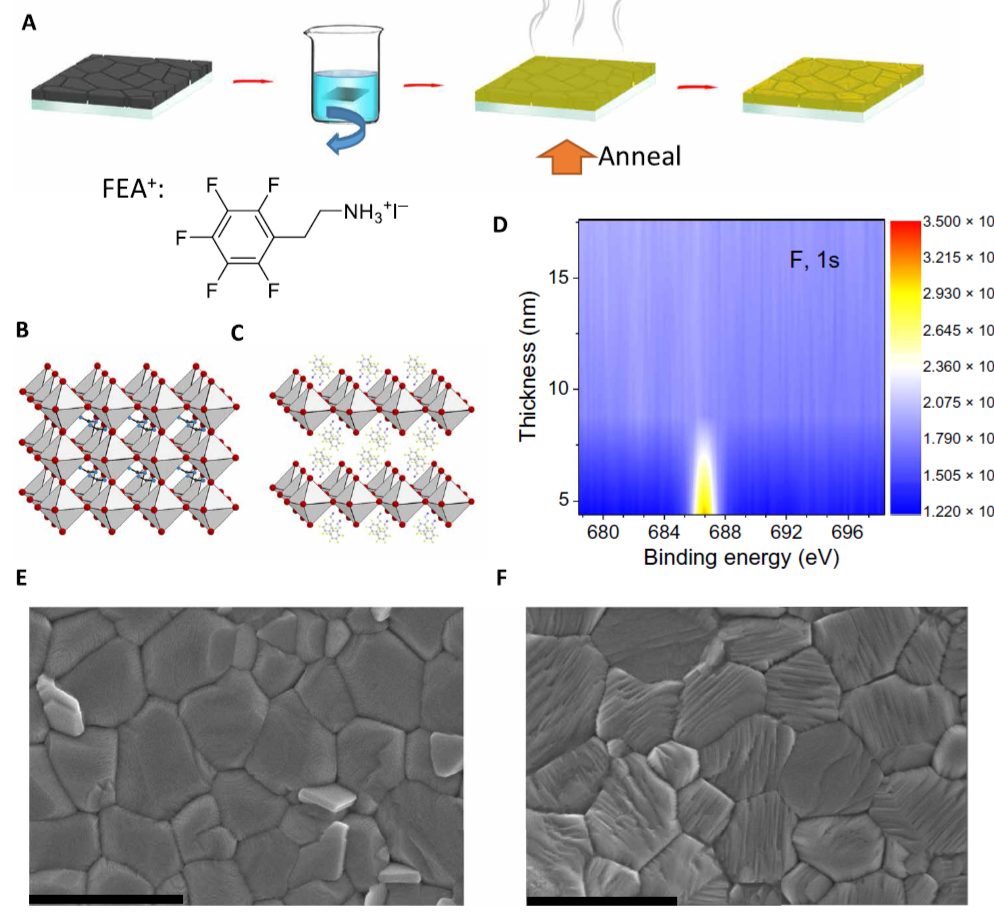

圖1. 2D/3D鈣鈦礦雙層的實驗策略、形貌表征和元素分析。（A）3D鈣鈦礦的2D處理的示意圖形成具有FEA+陽離子結構表示的3D/2D雙層鈣鈦礦。 (B)和(C）分別為純3D鈣鈦礦和純2D鈣鈦礦的結構。(D）氟XPS深入剖析3D/2D雙層鈣鈦礦。(E)和(F）分別是純3D和FEAI處理的3D/2D鈣鈦礦膜的SEM圖像。
要點1：3D/2D鈣鈦礦雙層的形貌表征和元素分析
首先，研究人員通過將3D鈣鈦礦浸沒在（FEAI）溶液中，然后退火數分鐘。UV-vis和SEM表征顯示，處理前后薄膜未發生明顯變化。然而，被處理FEAI的3D鈣鈦礦層的表面紋理看起來不同，可能形成覆蓋層。FEAI可以通過替換3D鈣鈦礦薄膜的表面和晶界陽離子或插入陽離子空位。XPS的氟（F）的分析確定了頂部存在約9nm的FEA+薄層，而EDS分析證實了FEA+均勻分布在三維鈣鈦礦層上。XPS分析還顯示了相應信號的逐漸增加到Pb和I，確認了下面層3D鈣鈦礦的存在。
要點2：3D/2D鈣鈦礦雙層的結構分析
圖2. 3D/2D鈣鈦礦雙層的結構和光譜表征。 鈣鈦礦薄膜的結構表征。（A）純2D，3D和3D/2D鈣鈦礦薄膜的XRR測試。B）純2D，3D和3D/2D鈣鈦礦薄膜的GIXD數據。（C至E）3D，3D/2D和純2D鈣鈦礦膜的GIWAXS數據（F）兩種不同入射角下GIWAXS數據的徑向積分強度，以在體積（0.2°）和表面之間變化（0.1°）靈敏度。（G）3D和3D/2D鈣鈦礦膜的瞬態吸收光譜。
進一步，研究人員研究在3D鈣鈦礦薄膜上FEA+薄層結構。收集了X射線反射率（XRR;我們指的是鏡面反射數據，即平面外結構）和掠入射X射線衍射（GIXD;即面內結構）來自純和FEAI處理的3D鈣鈦礦薄膜的圖案。作為參考，純2D鈣鈦礦膜與組成（FEA）2PbI4的特征。研究表明，2D結構展示了最多強烈的布拉格反射，比其他兩個結構的XRR值都高。純3D鈣鈦礦的XRR和GIXD表現出對應于立方3D鈣鈦礦的反射相。FEAI處理的3D鈣鈦礦膜的XRR圖案是對應于純2D和3D的反射的疊加鈣鈦礦系統。這就證實了3D/2D的成功形成建筑。
要點3：高效穩定的鈣鈦礦太陽能電池
此外，研究人員研究了二維鈣鈦礦層的影響關于使用氟摻雜的PSC制造光伏性能，并采用FTO/c-TiO2/m-TiO2 /鈣鈦礦/spiro-OMeTAD/ Au結構。在標準AM 1.5G測試條件下，基于3D/2D雙層的PSC，獲得的效率高達22.2％，開路電壓（VOC）為1.096 V，填充因子）為78.4％，短路電流（JSC）為25.8 mA cm-2。器件的重復性高。這是迄今為止采用2D鈣鈦礦層的PSC報告的最高值。然而，空白器件的PCE只有20.6％。穩態輸出效率和IPCE測試都驗證了該數據的可靠性。
圖3. 3D/2D雙層PSC的器件架構，光伏性能和操作穩定性。 （A）3D/2DPSC的截面SEM。（B）3D PSC和3D/2D PSC的I-V曲線。（C）3D PSC和3D/2D PSC的IPCE曲線。（D）接觸電阻與電壓的關系圖。（E）3D PSC和3D/2D PSC穩定性測試曲線，插圖中顯示相對濕度。（F）和(G）在不同時間下3D/2D和3D鈣鈦礦薄膜表面的水接觸角測試。
最后，研究人員評估了未封裝的器件工作穩定性。在環境濕度為40％，標準太陽光照射下，老化測試1000小時后，3D/2D PSC保留了其初始效率的90％，而3D PSC的效率下降到43％。同時，也證明了3D/2D PSC具有出色的儲存穩定性。通過水接觸角測量，3D/2D雙層PSC具有出色的耐濕性能歸因于全氟化物的超疏水特性。隨后，研究人員計算出3D/2D鈣鈦礦層的表面自由能為24.3 mJ/m2，低于原始的3D鈣鈦礦層（54.7 mJ/m2）。值得注意的是，全氟化物能夠抑制3D/2D PSC中的離子遷移，這有利于器件的熱穩定性。
小結
綜上所述，作者開發了一種有效的鈍化策略，采用氟代芳烴陽離子來構筑二維（2D）A2PbI4鈣鈦礦層。全氟化苯基團使得2D層具有超疏水特性，提高3D鈣鈦礦層的濕熱穩定性，并2D層增強了界面空穴提取，抑制了非輻射載流子復合。組裝的器件效率高達 22.2％，這是目前3D/2D鈣鈦礦太陽能電池的記錄值。在環境濕度40%和標準太陽光照射超過1000小時后，未封裝的3D/2D 鈣鈦礦太陽能電池仍保持90％的效率。
參考文獻：
Yuhang Liu, Seckin Akin, Linfeng Pan, Ryusuke Uchida, Neha Arora, Jovana V. Mili?, Alexander Hinderhofer, Frank Schreiber,Alexander R. Uhl, Shaik M. Zakeeruddin, Anders Hagfeldt, M. Ibrahim Dar andMichael Gr?tzel. Ultrahydrophobic 3D/2D fluoroarene bilayer-basedwater-resistant perovskite solar cells with efficiencies exceeding 22%. Science Advances, 2019.
DOI: 10.1126/sciadv.aaw2543
