二維（2D）多層鹵化物鈣鈦礦已成為理解有機-無機相互作用、調節量子約束效應和實現高效耐用光電器件的平臺。然而，使用現有的晶體生長方法合成鈣鈦礦層厚度（量子阱厚度，n值）>2的2D鈣鈦礦晶體仍極具挑戰性。在這里，萊斯大學Aditya D. Mohite展示了一種稱為動力學控制空間約束的合成方法，用于生長相純Ruddlesden–Popper和Dion–Jacobson 2D鈣鈦礦。
本文要點：

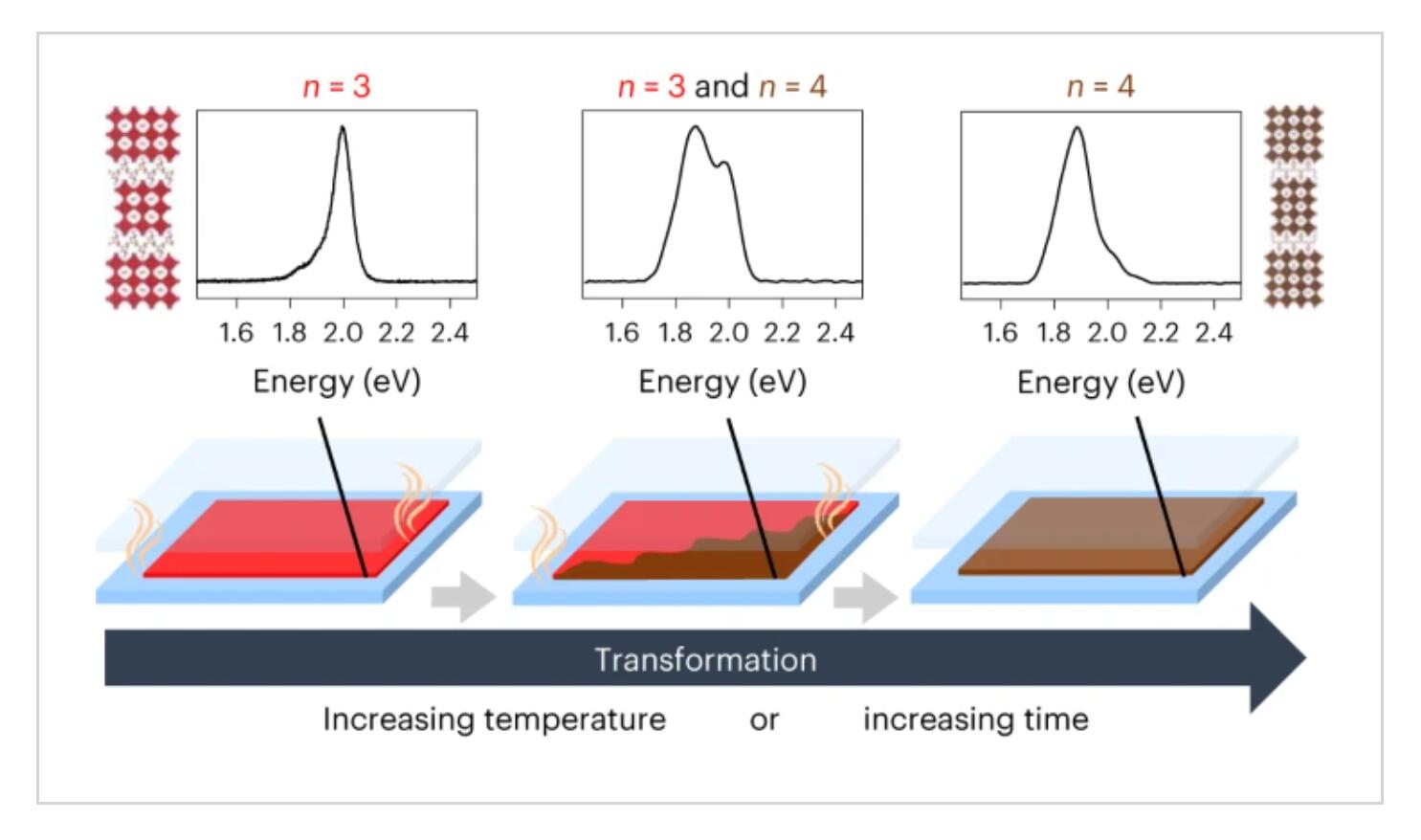

1) 通過逐漸增加溫度（在固定時間內）或結晶時間（在固定溫度下）來實現純相生長，這允許控制結晶動力學。原位光致發光光譜和成像表明，n值的可控增加是由過量的前體離子嵌入引發的。
2) 基于250個實驗數據集，戰爭構建了Ruddlesden–Popper和Dion–Jacobson鈣鈦礦的相圖，以預測具有特定n值的2D相的生長，從而促進了具有所需層厚度2D鈣鈦礦晶體的合成。
Jin Hou et.al Synthesis of 2D perovskite crystals via progressive transformation of quantum well thickness Nature Synthesis 2023
DOI: 10.1038/s44160-023-00422-3
https://doi.org/10.1038/s44160-023-00422-3
