由于鋰負極處的鋰枝晶生長和正極處的高界面電阻,高能全固態(tài)鋰金屬電池在低堆壓下的運行具有挑戰(zhàn)性。
在這里,馬里蘭大學王春生教授在Li/Li6PS5Cl界面成功設(shè)計了一個Mg16Bi84中間層來抑制鋰枝晶的生長,并在LiNi0.8Mn0.1Co0.1O2(NMC811)正極上設(shè)計了一個富氟中間層來降低界面電阻。
文章要點

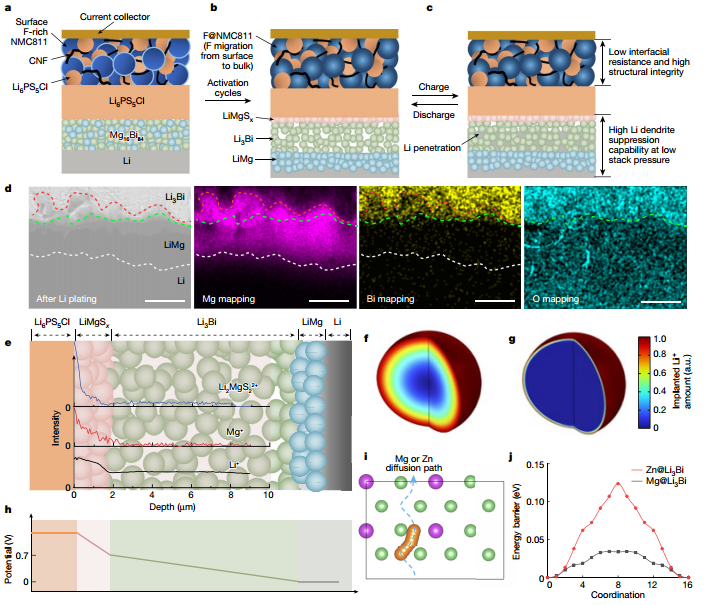

1)在鍍鋰-剝離循環(huán)期間,鎂從Mg16Bi84中間層遷移到鋰負極,將Mg16Bi84轉(zhuǎn)化為多功能LiMgSx-Li3Bi-LiMg結(jié)構(gòu),其中各層分別充當固體電解質(zhì)中間相、多孔Li3Bi子層和固體粘合劑(焊接多孔Li3Bi到鋰負極)。
2)Li3Bi亞層具有高離子/電子電導率,使得Li僅沉積在鋰負極表面并生長成多孔Li3Bi亞層,從而改善壓力(應力)變化。由于F正離子在4.3V高電位下電化學遷移到NMC811中,穩(wěn)定了正極,因此具有富F中間層的NMC811轉(zhuǎn)化為F摻雜NMC811正極。
3)負極和正極中間層設(shè)計使NMC811/Li6PS5Cl/Li電池在2.55 mA?cm?2時實現(xiàn)7.2?mAh?cm?2的容量,而LiNiO2/Li6PS5Cl/Li電池在2.55 mA?cm?2時實現(xiàn)11.1?mAh?cm?2的容量。在2.5MPa的低電堆壓力下,電池級能量密度為310 Wh?kg?1。
Mg16Bi84負極中間層和富氟正極中間層為全固態(tài)鋰金屬電池在低堆壓下實現(xiàn)高能量和快充提供了通用解決方案。
參考文獻
Wan, H., Wang, Z., Zhang, W. et al. Interface design for all-solid-state lithium batteries. Nature (2023).
DOI:10.1038/s41586-023-06653-w
https://doi.org/10.1038/s41586-023-06653-w
