執行模擬圖像處理（例如空間微分和邊緣檢測）的光學超表面有可能減少處理時間和功耗，同時避免使用笨重的 4 F 透鏡系統。然而，當前的設計一直在空間分辨率、吞吐量、偏振不對稱性、工作帶寬和各向同性之間進行權衡。
在這里，紐約城市大學Andrea Alù，Michele Cotrufo展示了色散工程提供了一種設計超表面的優雅方法，其中所有這些關鍵指標都得到同時優化。
文章要點
1）研究人員通過實驗證明了硅超表面能夠執行各向同性和雙偏振邊緣檢測，其數值孔徑高于 0.35，光譜帶寬在 1500 nm 左右為 35 nm。
2）此外，引入了定量指標來評估這些設備的效率。由于低損耗特性和雙偏振響應，超表面具有很高的吞吐量效率，接近給定 NA 的理論最大值。
3）研究結果為利用自由空間超表面進行低損耗、高效和寬帶光學計算和圖像處理鋪平了道路。
參考文獻

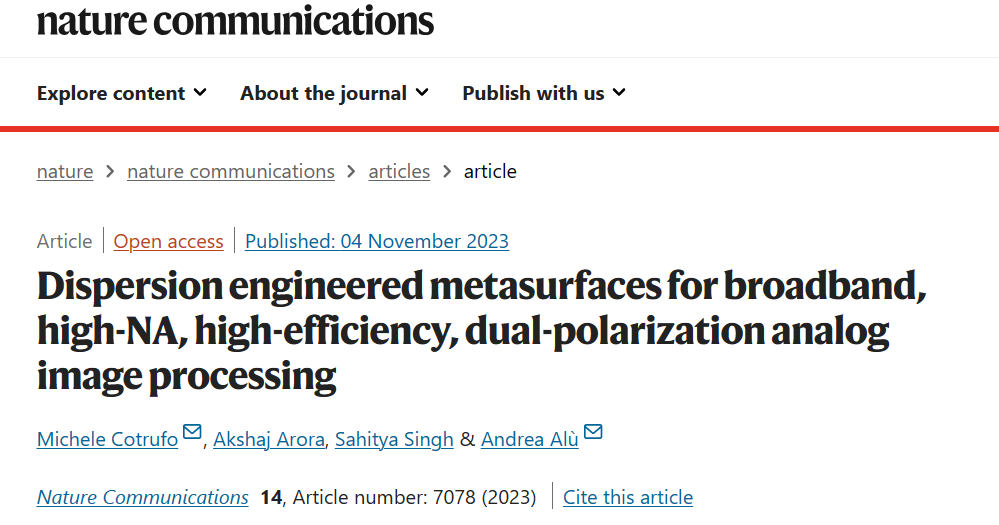

Cotrufo, M., Arora, A., Singh, S. et al. Dispersion engineered metasurfaces for broadband, high-NA, high-efficiency, dual-polarization analog image processing. Nat Commun 14, 7078 (2023).
https://doi.org/10.1038/s41467-023-42921-z
