一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

由于其高安全性、高容量、環境友好性和低廉的價格，水性鋅金屬電池在促進未來全球電氣化方面極具應用前景。然而，鋅（Zn）在水性電解質中的高反應性導致枝晶生長，進而導致鋅的穩定性差和可逆性差，極大地限制了AZMBs的實際應用。近日，中南大學Chang Zhi、Pan Anqiang、南京大學Zhou Haoshen通過選擇性蝕刻掉普通鋅箔中的反應性（002）Zn面，可以有效鈍化鋅金屬，從而抑制樹枝狀Zn和水誘導副產物的形成，最終顯著提高鋅金屬的穩定性和可逆性。

本文要點：

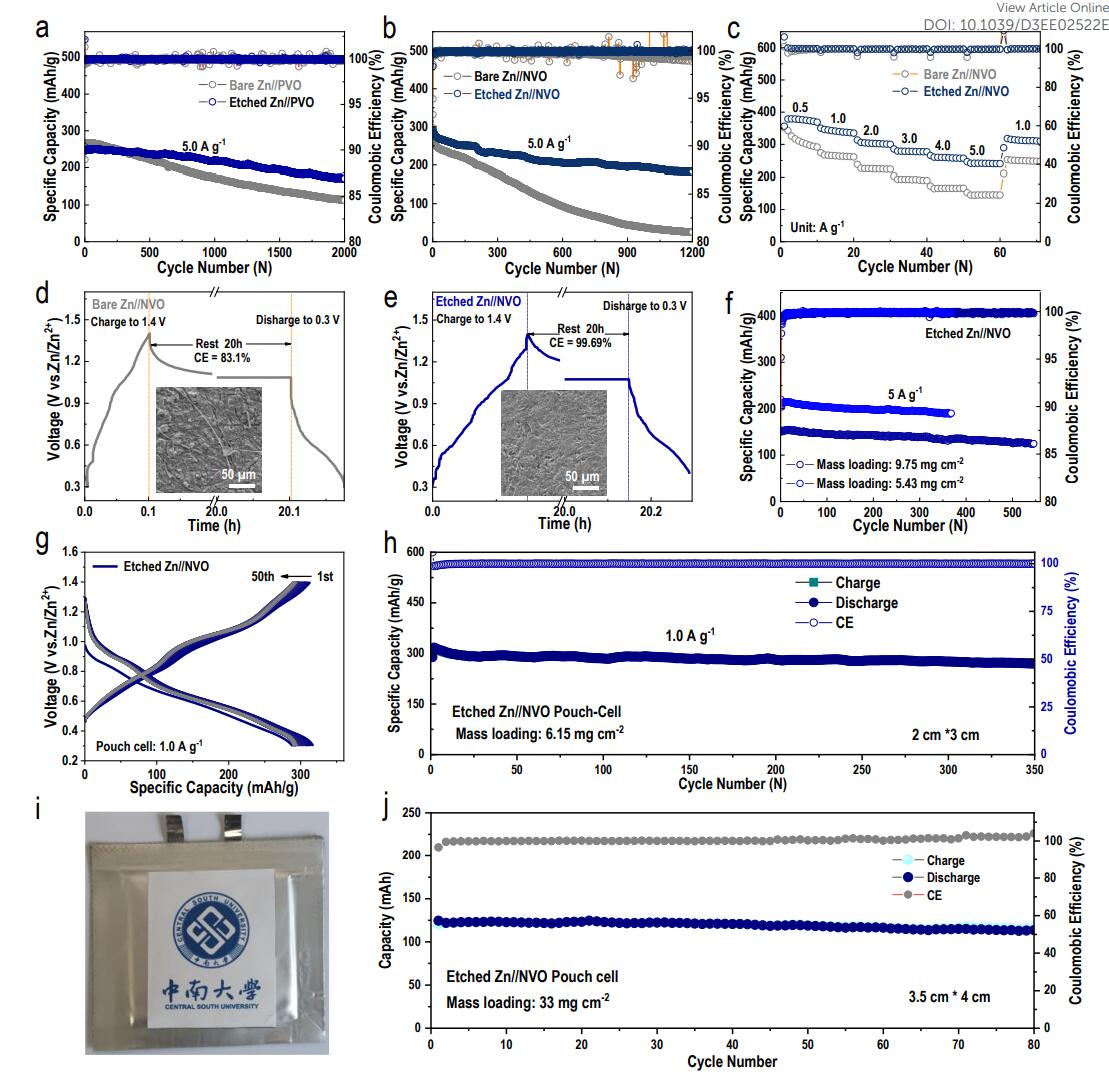

1) 在4500次循環期間，即使在10mA cm^-2的侵蝕條件下，蝕刻Zn的平均庫侖效率（CE）也提高到99.94%的水平。基于蝕刻Zn的NH₄V₄O₁₀//Zn軟包電池具有317.3mAh g^-1的高比容量，即使在350次循環后仍保持85.2%的容量。

2) 作者還實現了更實用的0.124 Ah NH₄V₄O₁₀//Zn軟包電池，其在80次循環后具有高91.23%的容量保持率。該工作為提高鋅金屬的穩定性和可逆性帶來新的見解，并加速AZMB的商業化。

參考文獻：

Dongming Xu et.al Selectively Etching-off Highly Reactive (002) Zn Facet Enable

Highly Efficient Aqueous Zinc-metal Batteries EES 2023

DOI: 10.1039/D3EE02522E

https://doi.org/10.1039/D3EE02522E
