降低硅基晶體管的尺寸能夠降低功耗,提高處理速度,提高計算容量,但是通常降低硅基晶體管產生短溝道效應(short-channel effects)。由于二維半導體具有超薄和高介電常數的優點,因此有助于解決短溝道效應。但是,因?yàn)槿鄙倬哂性庸饣谋砻娌⑶覜](méi)有懸空鍵的高介電常數二維材料,阻礙二維電子學器件的發展。

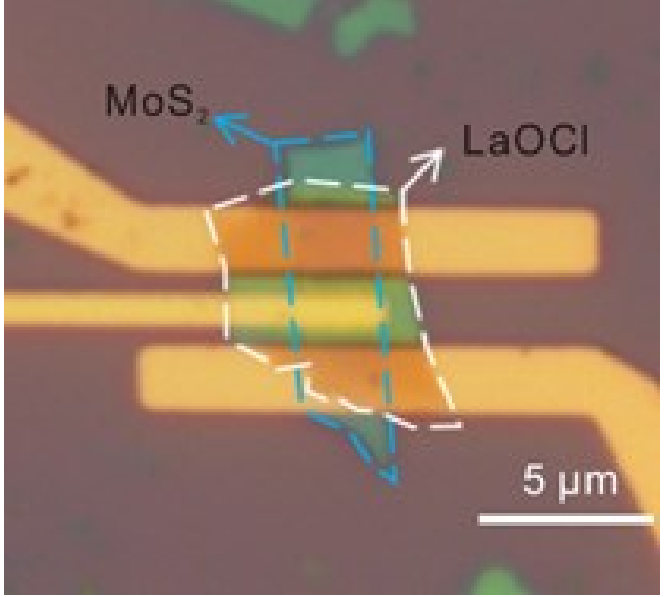

有鑒于此,武漢大學付磊、曾夢琪、南京大學繆峰等通過精確控制生長動力學,合成厚度超薄的LaOCl vdW材料,表現高達10.8的優異介電常數,而且擊穿電場的強度達到10 MV/cm。
參考文獻
Linyang Li, Weiqi Dang, Xiaofei Zhu, Haihui Lan, Yiran Ding, Zhu-An Li, Luyang Wang, Yuekun Yang, Lei Fu, Feng Miao, Mengqi Zeng, Ultrathin Van Der Waals Lanthanum Oxychloride Dielectric for Two-Dimensional Field-Effect Transistors, Adv. Mater. 2023
DOI: 10.1002/adma.202309296
https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202309296
