一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

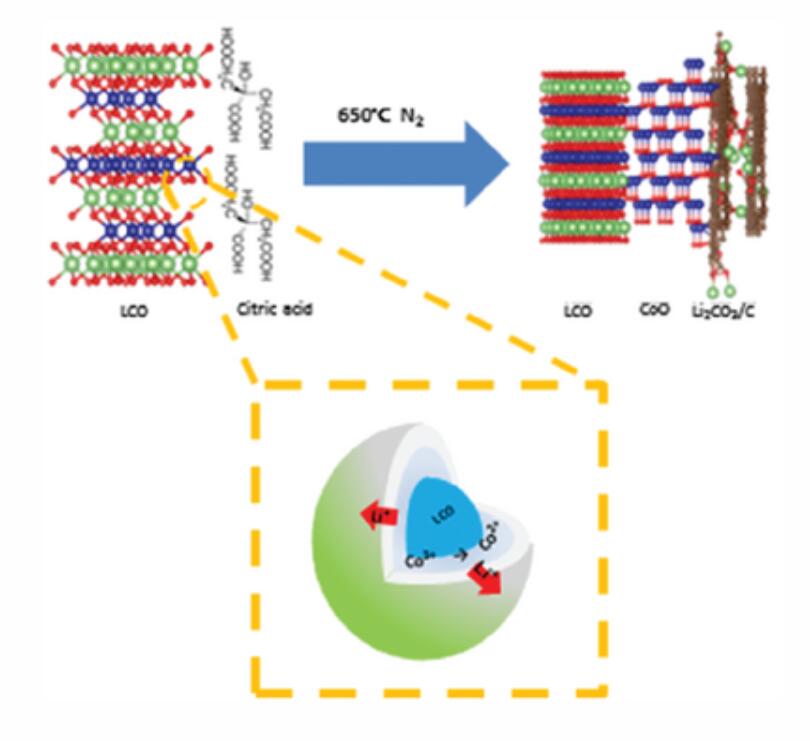

基于硫化物固態電解質（S-SSEs）的全固態鋰離子電池（ASSLIBs）是解決傳統鋰離子電池安全隱患的有效途徑之一。然而，高壓陰極，如具有高價Co（+3）的LiCoO₂（LCO），傾向于自發氧化S-SSE，導致極化增加和快速降解。在此，廣東工業大學Liu Chenyu通過碳誘導的LCO熱還原，在LCO表面構建了由CoO/Li₂CO₃/C組成的自犧牲還原中間相。

本文要點：

1) 通過該設計，LCO表面的Co價降低到+2，并降低了LCO的氧化性質，以避免其與S-SSE反應。因此，使用Li₁₀GeP₂S₁₂（LGPS）S-SSE的ASSLIBs在0.2 C實現了144.9 mAh g^-1的高初始容量，并在100次循環后保持了93.1%的初始容量。

2) 此外，該電池在1.0 C下也具有109.2 mAh g^-1的容量，并且經過200次循環后的容量保持率為81.5%。該研究中提出的自犧牲還原中間相為穩定陰極/SSSEs界面鋪平了道路，并為設計高性能硫化物基ASSLIBs提供了一種新途徑。

參考文獻：

Minghao Zhang et.al Self-Sacrificing Reductive Interphase for Robust and High-Performance Sulfide-Based All-Solid-State Lithium Batteries Adv. Energy Mater. 2023

DOI: 10.1002/aenm.202303647

https://doi.org/10.1002/aenm.202303647
