體心立方難熔金屬材料表現出優異的高溫強度，但由于再結晶引起的微量元素在晶界（GB）處富集，常常會發生脆性沿晶斷裂。

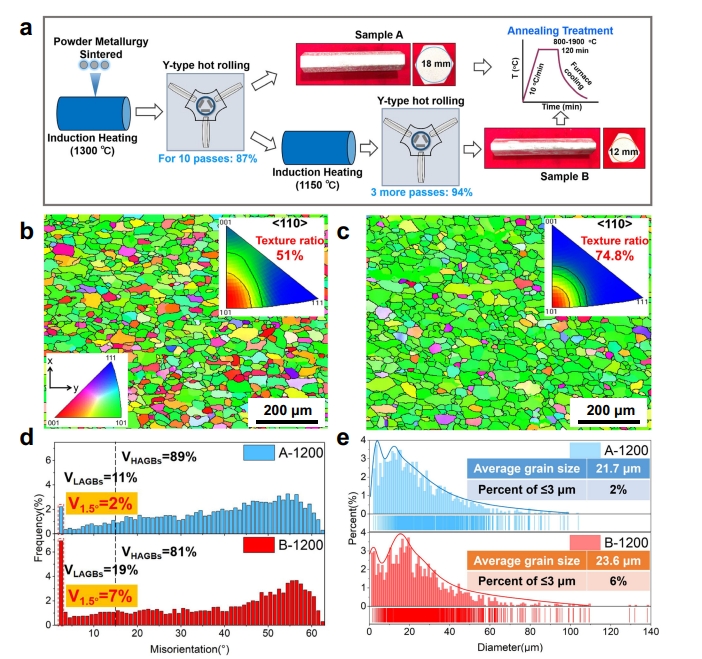

在這里，有研集團Zenglin Zhou，浙江大學Jiangwei Wang，南京理工大學Gang Sha報道了一種完全再結晶的具有室溫超塑性的純鉬(Mo)材料，它是通過粉末冶金、Y型熱軋和退火法制備的。
文章要點
1）通過在晶界上設計超低的氧濃度，可以在很大程度上消除鉬固有的晶界脆性，這與高比例的軟織構和低角度晶界相結合，使得有序位錯網絡的顯著發展和位錯在低角晶界上的有效傳輸。
2）這些因素的協同作用極大地抑制了Mo的脆性沿晶斷裂，使其在RT時的變形能力提高了108.7%。
因此，這些發現應該對制造更多種類的難熔金屬和合金以適應苛刻的應用具有普遍意義。
參考文獻
Chen, W., Li, X., Jin, S. et al. Revealing the room temperature superplasticity in bulk recrystallized molybdenum. Nat Commun 14, 8336 (2023).
DOI：10.1038/s41467-023-44056-7
https://doi.org/10.1038/s41467-023-44056-7
