一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

調節(jié)離子傳輸是抑制鋰枝晶生長的普遍策略，其中離子調節(jié)位點的分布起著重要作用。

近日，寧波諾丁漢大學Hainam Do，武漢大學Chuang Peng報道了一種超支化聚酰胺胺（HBPA）接枝聚乙烯（PE）復合隔膜（HBPA-g-PE）。

文章要點

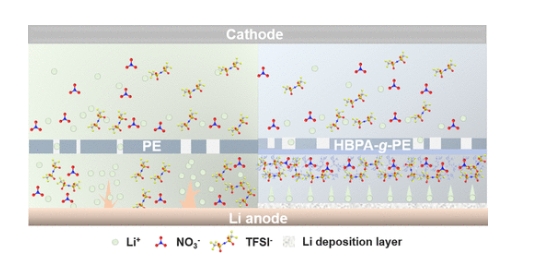

1）密集且均勻分布的正-NH₂和負-CHNO-基團有效地限制了陰離子遷移并促進鋰金屬負極表面的Li⁺傳輸。

2）所獲得的鋰箔對稱電池在20 mA cm^?2的超高電流密度和5 mAh cm^?2的實際面積容量下具有穩(wěn)定的循環(huán)性能，130mV的低電壓滯后超過1500小時（3000次循環(huán)）。此外，HBPA-g-PE隔膜使實用的鋰硫電池能夠在4 mg cm^?2的高硫負載量下實現超過200次循環(huán)的穩(wěn)定性能，初始容量和保留容量分別為700和455mAhg^?1，電解質含量/硫負載比低至8 μL mg^?1。

參考文獻

Shizhen Li, et al, Molecular-Level Anion and Li+ Co-Regulation by Amphoteric Polymer Separator for High-Rate Stable Lithium Metal Anode, Nano Lett., 2023

DOI: 10.1021/acs.nanolett.3c04333

https://doi.org/10.1021/acs.nanolett.3c04333
