一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

閃速焦耳加熱(flash Joule heating)方法將塊狀多孔石墨烯氧化物氣凝膠快速加熱到超高溫度制備功能氣凝膠材料符合低碳要求。

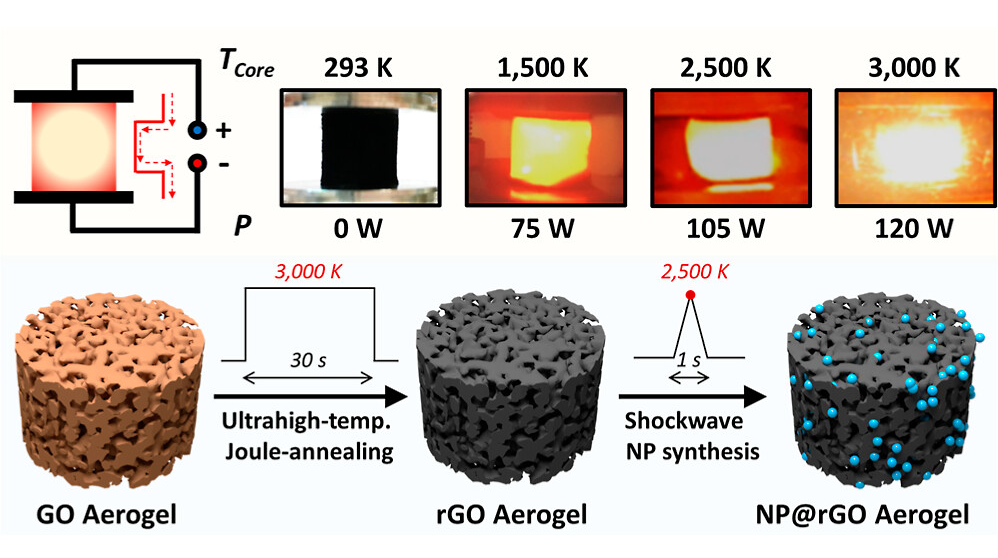

有鑒于此，利茲大學Robert Menzel等首次通過300 K min^-1升溫速度閃速焦耳加熱方法將氣凝膠加熱到3000 K，通過這種方法能夠快速并且節能的加熱處理。

本文要點：

（1）

通過使用超高溫Joule加熱技術用于對水熱合成的石墨烯氧化物氣凝膠快速（30-300 s）石墨化能夠顯著降低能源的消耗。進一步的通過這種閃速氣凝膠加熱處理方法應用于原位合成多種修飾超小尺寸納米粒子（Pt, Cu, MoO₂）的氣凝膠復合物。

（2）

這種沖擊加熱方法能夠快速合成尺寸均一的納米粒子，而且通過改變焦耳熱的時間（1-10 s）能夠控制納米粒子的尺寸。這種超高溫度焦耳熱合成方法對于石墨烯氣凝膠材料的合成以及應用非常重要，能夠用于3D熱電材料、極端溫度傳感器、流動相電化學催化劑。

參考文獻

Dong Xia, Jamie Mannering, Peng Huang, Yifei Xu, Qun Li, Heng Li, Yi Qin, Alexander N. Kulak, and Robert Menzel*, Electrothermal Transformations within Graphene-Based Aerogels through High-Temperature Flash Joule Heating, J. Am. Chem. Soc. 2023

DOI: 10.1021/jacs.3c06349

https://pubs.acs.org/doi/10.1021/jacs.3c06349
