一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

全固態電池具有高界面電阻和鋰枝晶生長，導致低的Li電鍍/剝離庫侖效率(CE )< 90 %，以及高容量下的低臨界電流密度。

馬里蘭大學王春生教授等通過在Li₆PS₅Cl電解質和Li陽極之間插入混合離子-電子導電(MIEC)和疏鋰LiF-C-Li₃N-Bi納米復合中間層，同時解決了這兩個挑戰。

本文要點：

（1）

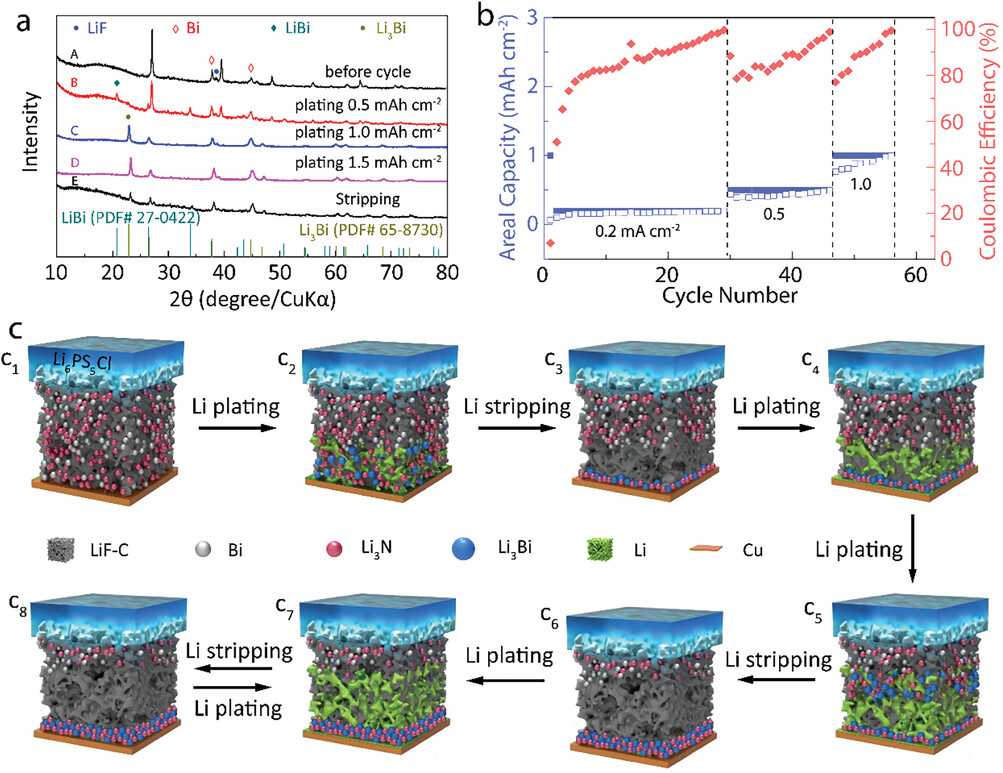

在0.2mA cm^-2/0.2 mAh cm^-2和> 3.0mA cm^-2/3.0 mAh cm^-2的臨界電流密度(CCD)下，Li電鍍/剝離CE顯著增加到99.6%。具有高離子電導率(10^-5S cm^-1)和低電子電導率(3.4×10^-7S cm^-1)的高度疏鋰的LiF-C-Li₃N-Bi中間層使Li能夠鍍在集流體(CC)表面上，而不是Li₆PS₅Cl表面上，從而避免Li₆PS₅Cl電解質還原。在CC上初始鍍鋰期間，鋰滲入多孔LiF-C-Li₃N-Bi中間層，鋰化Bi納米粒子進入Li₃Bi。LiF-C-Li₃N-Li₃Bi子中間層中的親鋰Li₃Bi和Li₃N納米粒子將與鍍覆的Li一起移動到CC，在隨后的Li剝離期間形成LiF-C/Li₃N-Li₃Bi親鋰/親鋰子層。

（2）

這種中間層使得面積容量為1.4 mAh cm^-2的Co_0.1Fe_0.9S₂/Li₆PS₅Cl/Li電池在150mA g^-1下的循環壽命超過850次。疏鋰/親鋰中間層使得固態金屬電池能夠同時實現高能量和長循環壽命。

參考文獻:

H. Wan, B. Zhang, S. Liu, Z. Wang, J. Xu, C. Wang, Interface Design for High-Performance All-Solid-State Lithium Batteries. Adv. Energy Mater. 2023, 2303046.

DOI: 10.1002/aenm.202303046

https://doi.org/10.1002/aenm.202303046
