一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

巖鹽（RS）相被用來提高LiCoO₂（LCO）的表面穩定性，然而，優化機制仍然不明確。在此，北京大學Pan Feng、Zhao Qinghe通過構建堅韌的表面RS層（≈5nm），即RS-LCO，成功增強了LCO的結構穩定性。

本文要點：

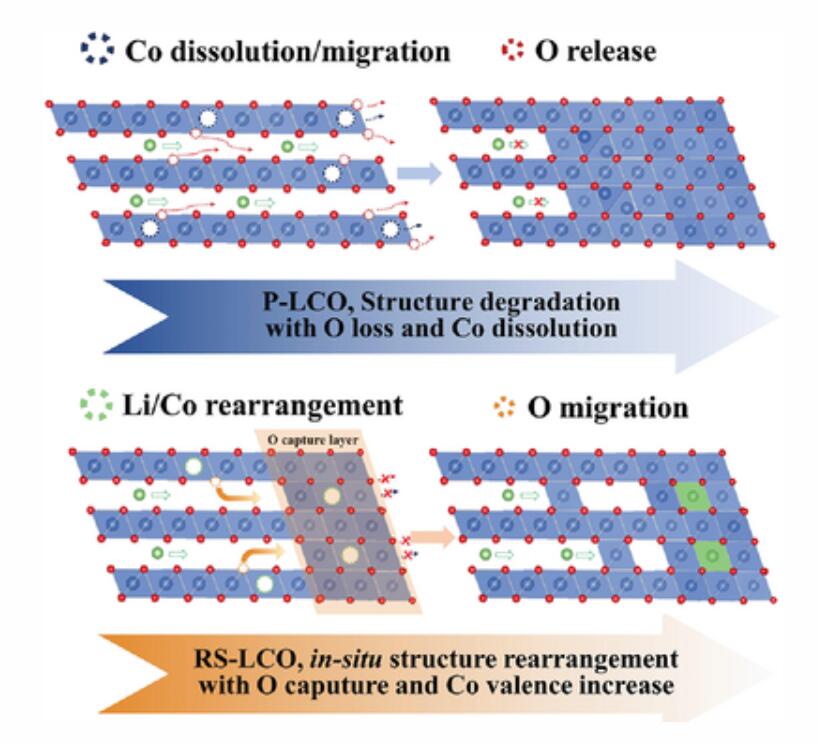

1) 該表面RS層在充電時捕獲遷移的晶格O離子方面發揮著重要作用，導致表面從惰性RS相向離子導電尖晶石相轉變。因此，其不僅大大減少了氧氧化還原誘導的副反應，還顯著促進了Li⁺-離子的傳輸。

2) RS-LCO/Li電池具有顯著的循環穩定性，在電流為1 C（1 C=200 mA g^?1）的情況下，在3–4.6 V的1000次循環后容量保持率為89.7%，在1 C的情況下在3–4.65 V的400次循環后電容保持率為81.2%。此外，RS-LCO/石墨電池在1 C下3–4.55 V的600次循環中幾乎沒有容量衰減。

參考文獻：

Wangyang Ding et.al Tuning Surface Rock-Salt Layer as Effective O Capture for Enhanced Structure Durability of LiCoO₂ at 4.65 V Adv. Energy Mater. 2024

DOI: 10.1002/aenm.202303926

https://doi.org/10.1002/aenm.202303926
