NiFe基含氧氫氧化物對析氧反應(yīng)具有高催化活性，但其需要復(fù)雜的合成過程，并且當(dāng)其沉積在外來載體上時耐久性較差。在此，格勒諾布爾-阿爾卑斯大學(xué)Marian Chatenet將Fe–Ni基合金作為高活性、低成本的堿性析氧反應(yīng)催化劑。
本文要點：

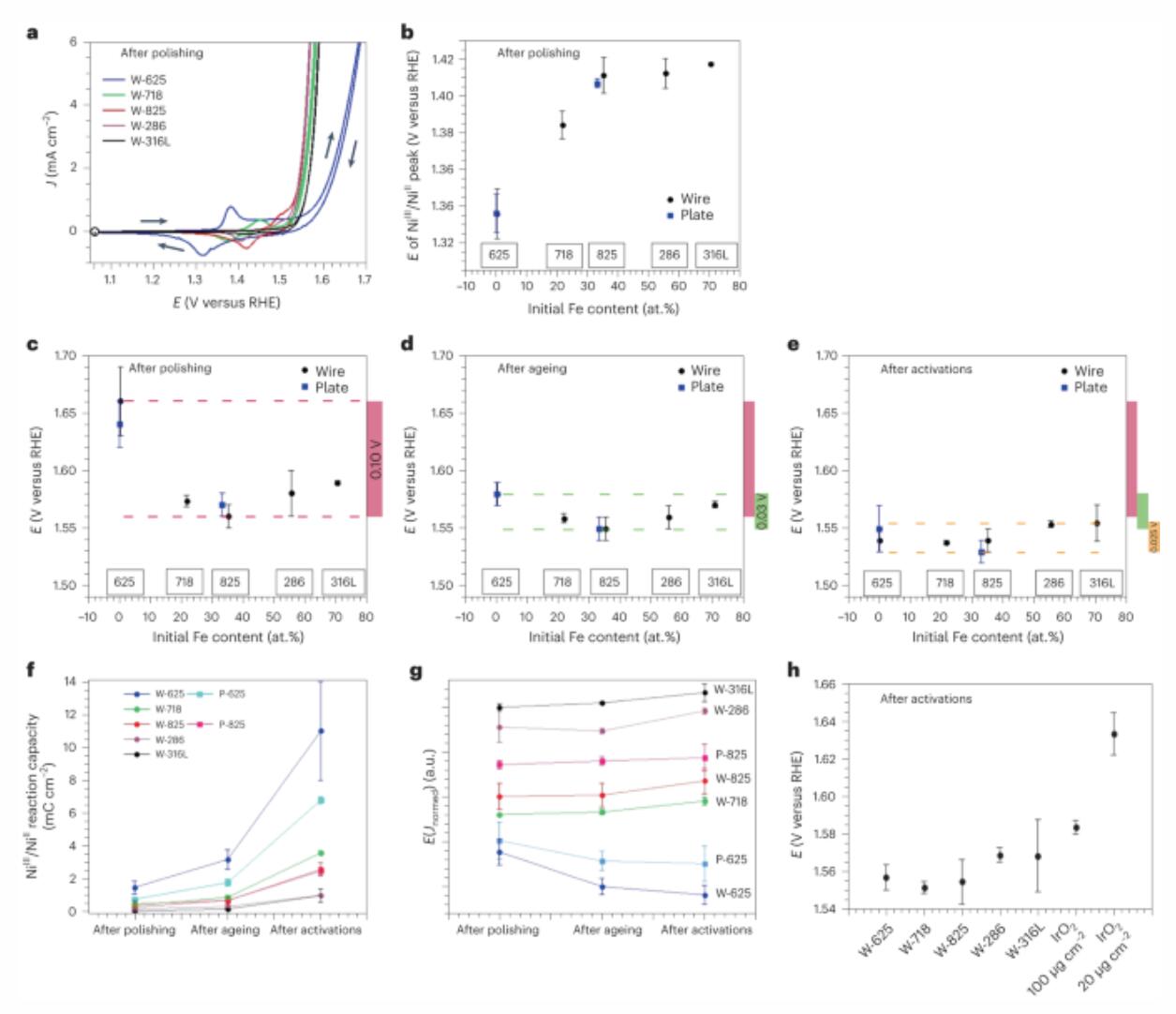

1) 易于加工且廉價的Fe–Ni合金會自發(fā)形成高度活性的NiFe氧代氫氧化物表面。雖然合金的制造工藝和初始表面狀態(tài)不影響析氧反應(yīng)性能，但NiFe氧氫氧化物表面層的生長/組成取決于合金元素和初始Fe/Ni原子比，從而驅(qū)動析氧反應(yīng)活性。
2) 當(dāng)表面Fe/Ni比例在0.2和0.4之間時，其具有最佳的析氧反應(yīng)性能和耐久性，并具有許多活性位點和高催化效率。該工作為堿性水電解槽的高活性和高耐用的Fe–Ni合金析氧電極鋪平了道路。
Lucile Magnier et.al Fe–Ni-based alloys as highly active and low-cost oxygen evolution reaction catalyst in alkaline media Nature Materials 2024
DOI: 10.1038/s41563-023-01744-5
https://doi.org/10.1038/s41563-023-01744-5
