減少富溴寬禁帶鈣鈦礦(WBG)中的體陷阱缺陷對于提高高性能室內(nèi)光伏(IPV)的開路電壓(VOC)和填充因子(FF)至關(guān)重要。
在這里，暨南大學(xué)Yaohua Mai，Yousheng Wang報道了通過在三氯甲烷中加入油基碘化銨溶液作為雙重添加劑一步法合成基于WBG的鈣鈦礦加合物。
文章要點(diǎn)

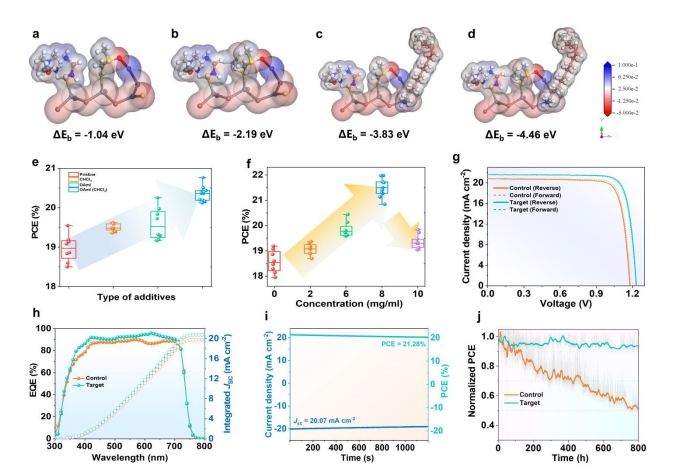

1）微量雙添加劑的加入使WBG鈣鈦礦薄膜具有高質(zhì)量和較少缺陷，并緩解了鹵化物偏析，從而抑制了體陷阱引起的非輻射復(fù)合損失。
2）基于NiOX的倒置冠軍電池在單日照下產(chǎn)生了創(chuàng)紀(jì)錄的功率轉(zhuǎn)換效率(PCE)21.97%，對于1.71電子伏特的WBG鈣鈦礦，功率轉(zhuǎn)換效率(PCE)達(dá)到了令人印象深刻的83.4%，JSC為21.56 mA cm-2，VOC為1.25 V。在T95壽命測量期間，此類設(shè)備還顯示出在800小時內(nèi)的高運(yùn)行穩(wěn)定性。
3）電池在1000 Lux(338.2 μW cm-2)的U30光下，可以獲得44.72%的認(rèn)證記錄的PCE，高的VOC為1.069 V，F(xiàn)F為82.3%。這是鈣鈦礦基IPV最好的認(rèn)證性能。
參考文獻(xiàn)
Qiaoyan Ma, et al, One-step dual-additive passivated wide-bandgap perovskites to realize 44.72%-efficient indoor photovoltaics, Energy Environ. Sci., 2024
DOI: 10.1039/D3EE04022D
