導電彈性體因其獨特的機械和電學性能而在許多領域有廣泛的應用前景，了解這類材料在變形下的導電機理至關重要。然而，揭示導電彈性體的微觀導電機理是一個挑戰。
東京工業大學Xiaobin Liang和Ken Nakajima等開發了一種結合原位變形納米機械原子力顯微鏡（AFM）和導電AFM的方法，成功地同時表征了納米填料復合導電彈性體的微觀變形和微觀電導率。
本文要點：
（1）
通過這種方法，作者在納米尺度上可視化了炭黑和碳納米管復合導電彈性體的導電網絡結構，跟蹤了它們在不同壓縮應變下的微觀響應，并揭示了微觀和宏觀電學性質之間的相關性。
（2）
該技術對于理解導電彈性體的導電機理和改進導電彈性體的設計具有重要意義。
參考文獻:

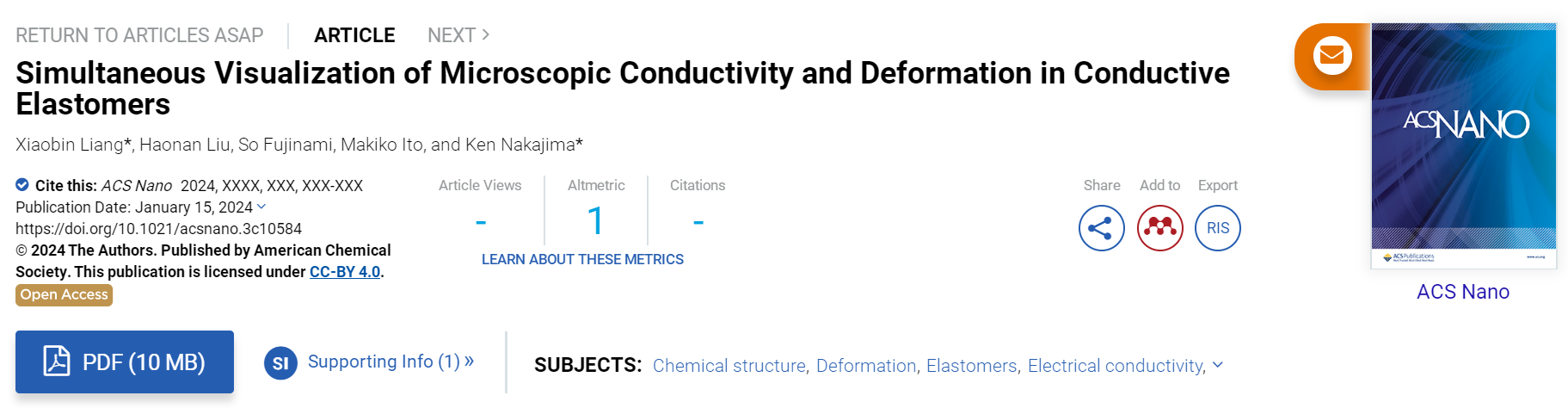

Simultaneous Visualization of Microscopic Conductivity and Deformation in Conductive Elastomers. ACS Nano 2024, XXXX, XXX, XXX-XXX
DOI: 10.1021/acsnano.3c10584
https://doi.org/10.1021/acsnano.3c10584
