有機(jī)金屬鹵化物鈣鈦礦在高性能柔性鈣鈦礦太陽(yáng)能電池（f-PSC）中極具應(yīng)用前景。然而，f-PSC在形成具有機(jī)械穩(wěn)健性的均勻且高度結(jié)晶的膜方面仍然面臨重大挑戰(zhàn)。在此，中國(guó)科學(xué)院Ge Ziyi、Liu Chang將兩性離子彈性體（SBMA）引入鈣鈦礦膜中。
本文要點(diǎn)：

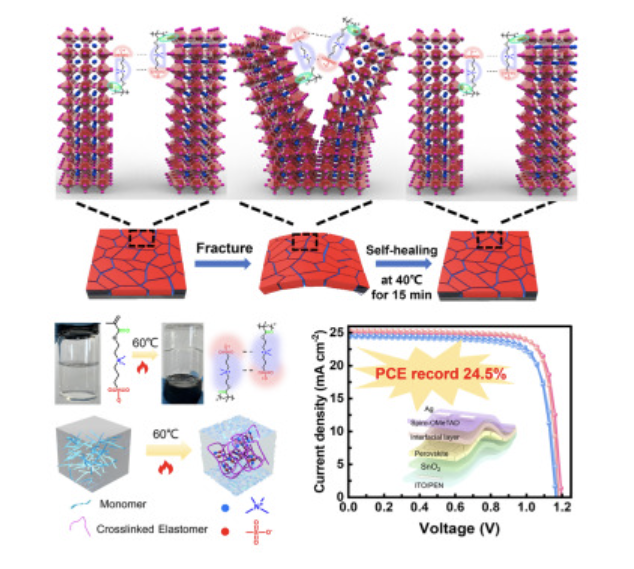

1) SBMA通過形成中間SBMA-PbI2加合物來調(diào)節(jié)鈣鈦礦的成核和結(jié)晶。此外，SBMA上的極性磺基端基為鈣鈦礦空位提供了化學(xué)鈍化，并創(chuàng)造了一個(gè)大的介電環(huán)境，屏蔽了載流子捕獲過程并抑制了非輻射復(fù)合。
2) 交聯(lián)彈性體中的兩性離子融合位于晶界上，賦予柔性鈣鈦礦膜在溫和處理?xiàng)l件下（40°C，15分鐘）的瞬時(shí)自固化能力。所得到的裝置具有24.51%的功率轉(zhuǎn)換效率（PCE），并具有優(yōu)異的機(jī)械可持續(xù)性和耐用性，以及在10000次彎曲循環(huán)后仍保持了90%以上的初始PCE。
Yaohua Wang et.al Utilizing electrostatic dynamic bonds in zwitterion elastomer for self-curing of flexible perovskite solar cells Joule 2024
DOI: 10.1016/j.joule.2024.01.021
https://doi.org/10.1016/j.joule.2024.01.021
